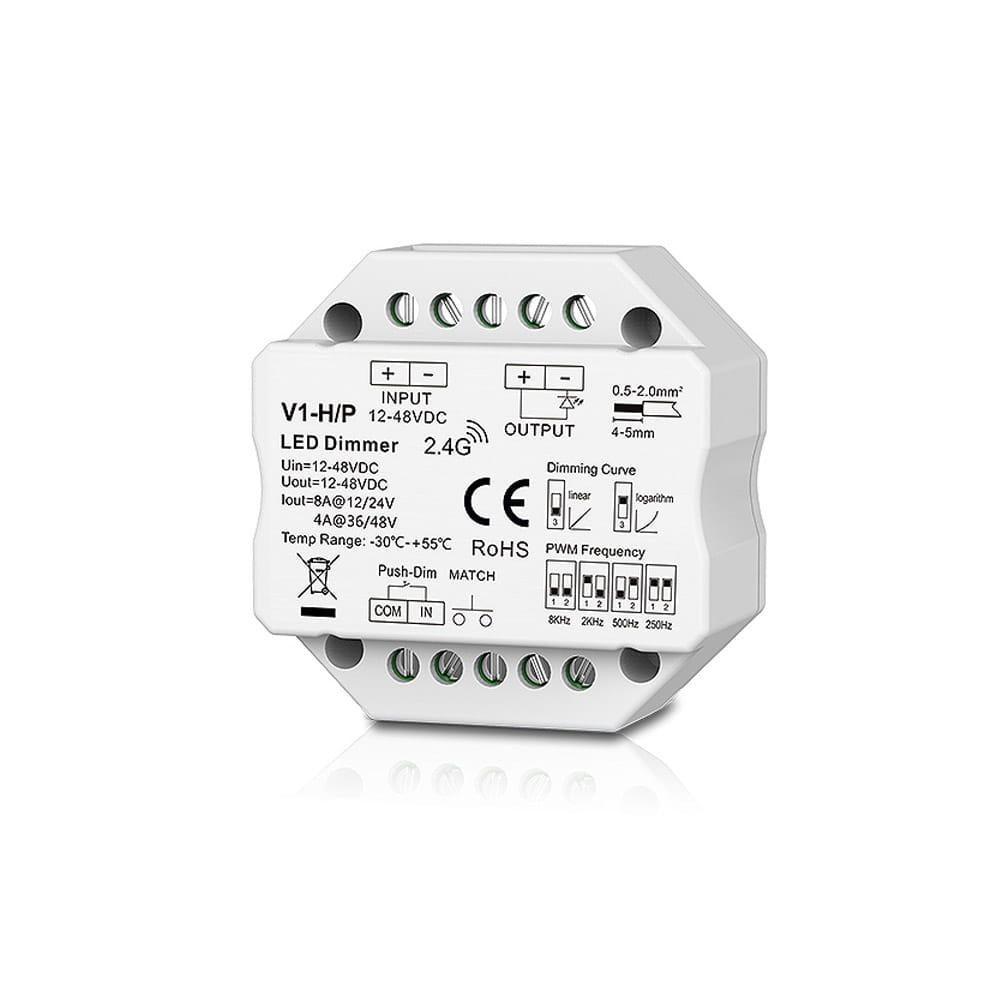

Odbiornik LED - Mono - 12-48V DC 1x8A - V1-H/P
Opis
To urządzenie odbiorcze przeznaczone do standardowej puszki fi60, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED (np. taśma LED mono). Odbiornik V1-H/P umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V1-H/P jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led czy panelem naściennym led bądź bramką WiFi.
Odbiornik led został wzbogacony o dodatkowe niezależne wejście bezpotencjałowe umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik V1-H/P wyróżnia się szerokim zakresem napięcia wejściowego rzędu 12-48V oraz płynną pracą ściemniania PWM która może być regulowana w zakresie 250Hz-8kHz, co jest niezmiernie ważne dla naszego wzroku. Odbiornik posiada również możliwość ustalenia krzywej ściemniania pomiędzy wartością liniową a logarytmiczną. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- MONO jednokolorowych
Cechy odbiornika V1-H/P
- Dedykowany dla monochromatycznego oświetlenia LED
- Jeden kanał do wykorzystania
- Szeroki zakres napięcia wejściowego/wyjściowego 12-48V
- Dopuszczalny maksymalny prąd o wartości 8A
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED, bramki Wi-Fi)
- Komunikacja wykorzystująca drogę radiową 2,4Ghz
- Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
- Współpraca poprzez sieć Wi-Fi (wymagany dodatkowy moduł)
- Możliwość ustalenia częstotliwości PWM dla sterownika LED - 250Hz/500Hz/2kHz/8kHz
- Dodatkowe zabezpieczenia - odwrócona polaryzacja / zwarciowe
- Wykres ściemniania - logarytmiczny bądź liniowy
- Obudowa przystosowana na montaż do standardowej puszki fi60
- Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - odbiorniki LED dopuszkowe
Odbiorniki LED w formie dopuszkowych urządzeń, nie różnią się technicznymi aspektami względem klasycznej serii. Posiadają one odpowiednią moc wyjściową pozwalającą na osiągniecie optymalnych instalacji LED stworzonych np. z taśmy LED jednokolorowej oraz wysoką jakość wykonania. Istotną zmianą natomiast jest ich obudowa, bowiem są one przeznaczone do standardowej puszki fi60.
Bezprzewodowa forma komunikacji – eliminacja kluczowych wad
Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.
Krzywa ściemniania - charakterystyka pracy
Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach 50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED. Jeśli ściemnianie led miało by być perfekcyjnie wykonane, na pewno realizowane by było przez sterowniki led wykorzystujące ściemniane liniowe. Ten typ ściemniania pozwala na idealne odwzorowanie wartości żądanej - jeden do jeden. Oznacza to iż każdy % natężenia jasności ustalony na urządzeniu nadawczym, będzie widoczny na podłączonym oświetleniu LED.
Odkryj unikalne funkcje sterowników LED
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | odbiornik radiowy |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | PWM |
Sposób sterowania oświetleniem | radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj - 12-48V DC |
Maksymalny prąd wyjściowy | 8A |
Ilość wyjść sterownika | 1 wyjście |
Typ komunikacji | jednokierunkowa |
Częstotliwość PWM | 250Hz / 500Hz / 2kHZ / 8kHz (możliwość wyboru) |
Poziom ściemniania | 4096 poziomów (płynne) |
Krzywa ściemniania | liniowa / logarytmiczna (możliwość wyboru) |
Zasięg komunikacji | do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | podtynkowo (standardowa puszka fi60) |
Dodatkowa funkcjonalność/cecha | dodatkowe wejście bezpotencjałowe "push switch" |
Zabezpieczenia | odwrócona polaryzacja / zwarciowe |
Wymiary | fi52 mm*26 mm |
Deklaracje i normy bezpieczeństwa | CE,EMC,LVD,RED / ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4 / EN 62368-1:2020+A11:2020 / ETSI EN 300 328 V2.2.2 |
Gwarancja producenta | 60 miesięcy |
