Pilot LED do puszkowy - MONO - 3 strefowy - do przycisków dzwonkowych - 230VAC - PUSH1-3

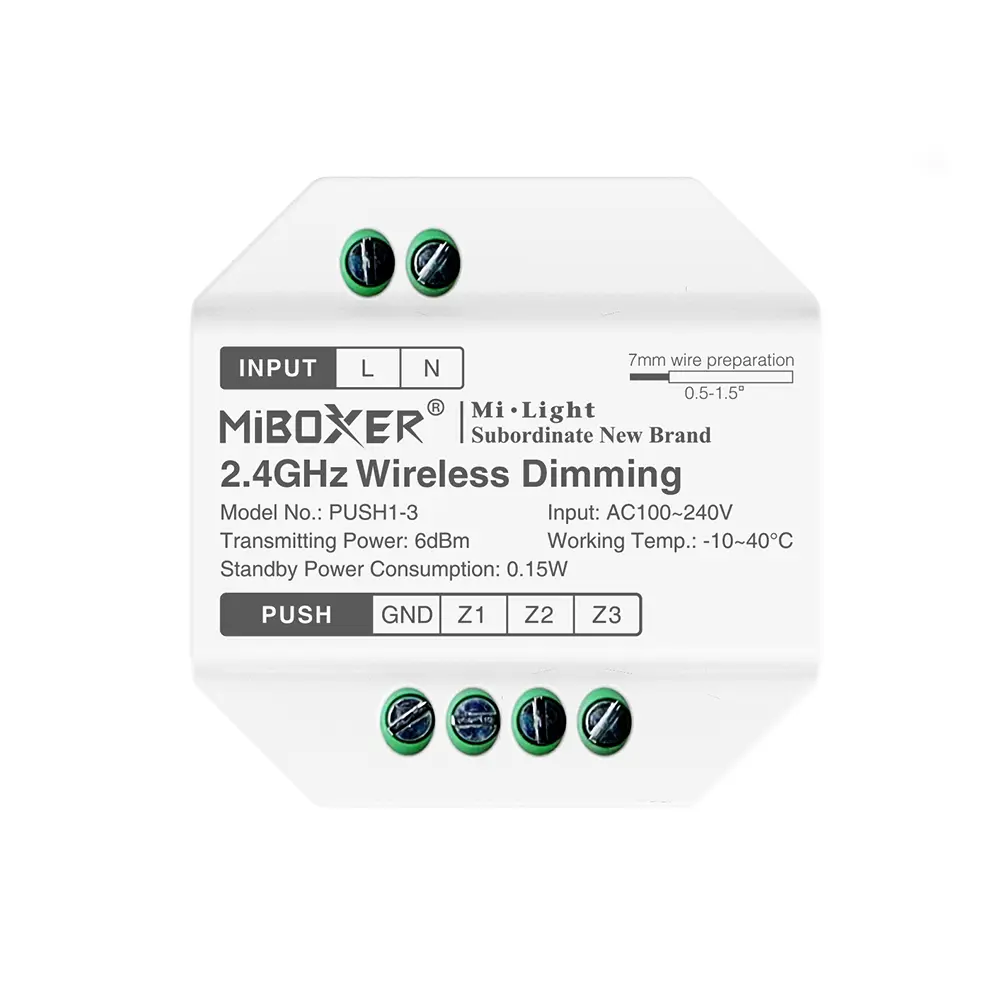

Pilot do puszkowy LED PUSH1-3 z serii Mi-Boxer, to nadajnik umożliwiający sterowanie instalacją LED składającą się maksymalnie z trzech stref jednokolorowego oświetlenia LED (np. taśmy LED MONO) przy wykorzystaniu odbiorników radiowych miBoxer. Ściemniacz do puszkowy LED PUSH1-3 posiada trzy wyjścia bezpotencjałowe, które możemy podłączyć do trzy klawiszowego przycisku dzwonkowego, aby mieć możliwość regulacji natężenia jasności dla maksymalnie trzech stref oświetlenia LED. Sygnał otrzymany z przycisku dzwonkowego jest przekazywany przewodowo do ściemniacza PUSH1-3, który przekazuje go bezprzewodowo do odbiornika radiowego — wykorzystując drogę radiową o częstotliwości 2,4GHz. Zasięg takiej komunikacji wynosi 30 metrów z możliwością przedłużenia tego sygnału poprzez stosowanie dodatkowego odbiornika. Montowany jest bezpośrednio w puszce fi60 wraz z przyciskiem dzwonkowym a zasilany jest bezpośrednio z sieci 230VAC.

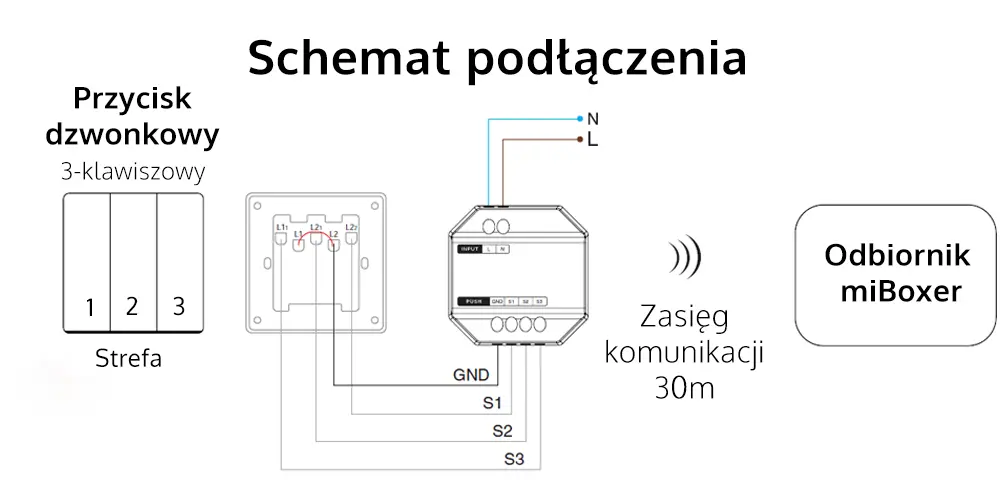

Aby móc wykorzystać pełny potencjał ściemniacza do przycisków dzwonkowych PUSH1-3 i włączać/wyłączać oraz regulować natężenie jasności jednokolorowego oświetlenia LED dla wszystkich trzech stref należy użyć jednego przycisku dzwonkowego, który posiada trzy klawisze. Alternatywą jest użycie trzech pojedynczych przycisków dzwonkowych — tak by każdy z nich odpowiadał danej strefie.

1. MONO - jednokolorowa

1. Włączenie oraz wyłączenie poszczególnej strefy oświetlenia LED (od 1 do 3)
2. Ściemnianie oraz rozjaśnianie poszczeólnej strefy oświetlenia LED (od 1 od 3)

1. Przeznaczony do przycisków dzwonkowych
2. Trzy wyjścia bezpotencjałowe o różnym działaniu (stefa 1/2/3)
3. Zastosowanie do instalacji jednokolorowych LED
4. Obsługa do trzech stref
5. Zasilany bezpośrednio z sieci 230VAC
6. Komunikacja radiowa z odbiornikami (2,4GHz)
7. Zasięg radiowy wynoszący 30 metrów
8. Płynna zmiana natężenia jasności (4096 poziomów)
9. Zakres regulacji jasności od 0,1% do 100%
10. Pobór mocy w trybie czuwania 0.15W

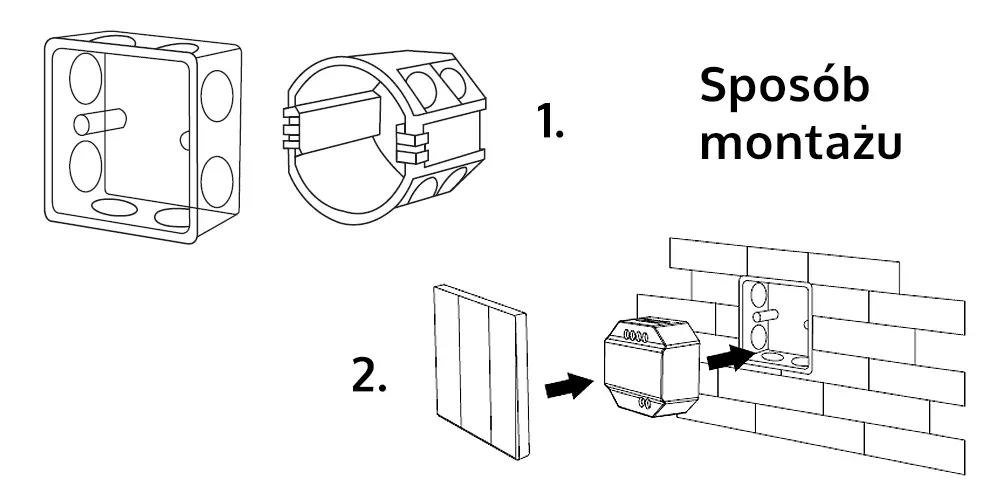

11. Montowany do puszki fi60

Forma komunikacji jaką łączy się nadajnik z odbiornikiem odbywa się poprzez drogę radiową. Sygnał oparty na częstotliwości rzędu 2,4Ghz, pozwala na bezprzewodową pracę instalacji LED na poziomie 30 metrów w otwartym terenie. Przy zastosowaniu większej ilości urządzeń, możemy stworzyć instalacje LED opartą na nieograniczonym zasięgu, dzięki technologii retransmisji sygnału. Warunkiem takiej pracy jest ulokowanie kolejnego urządzenia odbiorczego w obrębie 30 metrów.

Bezprzewodowe sterowanie - retransmisja oraz auto synchronizacja sygnału radiowego

Sygnał radiowy oparty jest o częstotliwość rzędu 2.4GHz, którego zasięg wynosi 30 metrów w otwartym terenie, lecz przy użyciu większej ilości opraw, sygnał ten ulega wydłużeniu dzięki technologii retransmisji sygnału. Warunkiem takiej pracy jest ulokowanie kolejnego urządzenia odbiorczego (oprawy LED) w obrębie 30 metrów. Wartym zaznaczenia jest również wspólna synchronizacja urządzeń, nie powodująca przy tym opóźnień wynikających z braku stosowania przewodów podczas instalacji. Gdy w instalacji znajduję się większa ilość odbiorników kontrolowana przez jedno urządzenie nadawcze, wówczas instalacja wspólnie synchronizuje się podczas pracy, nie powodując przy tym opóźnień w czasie działania urządzeń.
