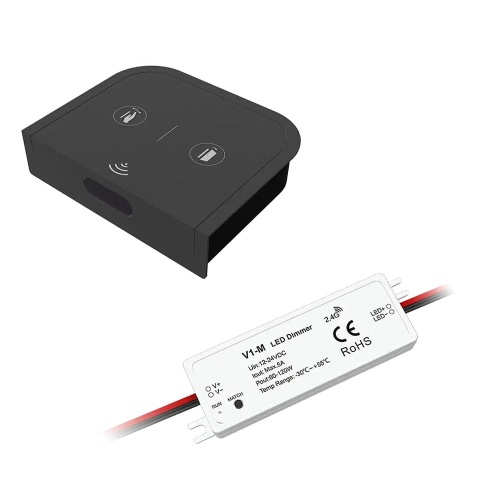

Bezprzewodowy włącznik bezdotykowy ze ściemniaczem LED do szaf - CR2450 12-24V 5A - Zestaw

Zestaw bezprzewodowego włącznika do szaf LED Skydance, to gotowy asortyment, składający się z bezprzewodowego wyłącznika LED do szaf oraz radiowego ściemniacza LED V1-M, który umożliwia podłączenie dowolnej taśmy jednokolorowej LED (np. taśma LED COB MONO). Sumaryczna moc podłączonej taśmy LED nie może przekraczać 5A i musi być przeznaczona na napięcie znamionowe o wartości 12-24VDC. Z kolei wyłącznik bezdotykowy EF-B jest zasilany baterią 3V o oznaczeniu CR2450. Zestaw ten, umożliwia wykrycie ruchu w technologii PIR i przekazanie sygnału zdalnie do odbiornika LED V1-M. Komunikacja z odbiornikiem jest w pełni bezprzewodowa, ponieważ wykorzystuje sygnał radiowy na poziomie 2,4GHz. Montaż wyłącznika radiowego EF-B odbywa się wpustowo lub nawierzchniowo. Posiada w zestawie dedykowany uchwyt do montażu.

1. Załączenie oraz wyłączenie instalacji oświetlenia LED (tryb monostabilny)
2. Załączenie oraz wyłączenie instalacji oświetlenia LED (tryb bistabilny)
3. Regulacja natężenia jasności oświetlenia LED (tryb bistabilny)

1. Dedykowany dla taśm LED MONO jednokolorowych
2. Zastosowanie do załączania/wyłączania oświetlenia LED w szafach
3. Wyłącznik do szaf zasilany baterią CR2450
4. Może pracować w trybie monostabilnym lub bistabilnym
5. Możliwość regulacji jasności dla taśmy LED
6. Napięcie zasilania ściemniacza LED 12-24VDC
7. Maksymalny dopuszczalny prąd wyjścia 5A
8. Jedno wyjście do wykorzystania
9. Komunikacja wykorzystująca drogę radiową 2,4Ghz
10. Zasięg komunikacji do 10 metrów w terenie otwartym
11. Sensor do wykrycia ruchu wykorzystuje technologie podczerwieni IR
12. Działa na zasadzie ruchu ręką w pobliżu sensora
13. Zasięg detekcji sensora od 30-40mm
14. Pobór prądu w trybie stand-by na poziomie poniżej 20uA.
15. Temperatura pracy urządzeń -30 do 50 stopni
16. Wbudowana dioda sygnalizacyjna ukazująca prawidłową pracę
17. Uchwyt montażowy w zestawie
18. Dwa sposoby montażu - wpustowo lub nawierzchniowo
19. Szerokie spektrum zastosowań (szafki, szuflady, garderoby itp.)
20. Wysoka jakość zastosowanych komponentów
21. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
22. 5 letni okres gwarancyjny

Poznaj serie produktu - zestawy Skydance

Uwzględniony powyżej produkt, to gotowy zestaw umożliwiający pełną kontrolę nad instalacją bazującą na oświetleniu LED. Tak skonstruowany zestaw cechuje się odpowiednim doborem komponentów, zapewniających tym samym poprawność działania i komunikacji przez co nasz radiowy sterownik led bądź też ściemniacz led będzie odpowiednio dobrany. Wspomniany wariant produktu można indywidualnie konfigurować poprzez dobór urządzeń odbiorczych, co znacznie ułatwia posługiwanie się po karcie produktu.

Włącznik bezdotykowy LED do szaf wraz ze ściemniaczem LED pełni kilka funkcji. Pomijając jego walory komunikacyjne, może on pracować w kilku trybach pracy, przez co możemy go wykorzystać w różnych miejscach w naszym domu. Pierwszym z trybów jest ściemniacz LED. Przytrzymanie ręki w zasięgu sensora pozwoli na skuteczną regulację jasności oświetlenia LED od 0 do 100% (np. taśmy LED podłączonej do odbiornika radiowego) To dobre rozwiązanie, by zastosować go np. pod biurkiem, na którym odrabiane są lekcje wieczorem, by móc regulować natężenie światła. Drugim z trybów jest praca jako włącznik LED bistabilny, który posiada dwa stany pracy — Włączenie oświetlenia LED poprzez ruch ręką na stałe oraz wyłączenie przy kolejnym ruchu. Ostatnim z trybów jest tryb włącznika monostabilnego, który przy zbliżeniu przeszkody do sensora spowoduje wyłączenie źródła światła. To idealne rozwiązanie do szaf z drzwiami przesuwnymi czy szuflad.

Czujnik ruchu do szaf EF-B jest również uniwersalny pod kątem montażu. Dlaczego? Bowiem posada w swoim zestawie specjalny uchwyt, który możemy przytwierdzić do powierzchni np. płyty meblowej i zamocować tam włącznik bezdotykowy LED. Jeśli z kolei nie chcecie by włącznik był widoczny i rzucał się w oczy przy otwarciu np. szafy z ciuchami — możecie wykonać otwór w płycie i zamocować tam czujnik EF-B. Powinien on zlicować się ze ścianą i krawędzią szafy.

1. Tryb monostabilny — zbliżenie przeszkody do sensora powoduje wyłącznie oświetlenia LED, oddalenie przeszkody od sensora powoduje załączenie oświetlenia LED ( szczególnie do sterowania instalacji LED w meblach z drzwiami klasycznymi i przesuwnymi, a także szufladach)
2. Tryb bistabilny - pierwsze naruszenie ręką wiązki IR, w odległości do 5cm od sensora powoduje załączenie oświetlenia LED, kolejne naruszenie wyłącza instalację oświetleniową (przeznaczony do ogólnego zastosowania)
3. Tryb ściemniacza led - gdy naruszymy wiązkę IR (przytrzymanie dłoni) w odległości do 5 cm od sensora, wtedy oświetlenie LED zostanie rozjaśnione bądź ściemnione. Ważną informacją jest, że działa tylko w trybie bistabilnym.

Zasilanie bateryjne pozwala na umiejscowienie włącznika LED do szaf EF-B w wielu miejscach, ponieważ nie musimy prowadzić do niego przewodów zasilających. Wyręczy nas w tym bateria CR2450, która zapewnia stały dopływ energii przez kilka lat. Z kolei jeśli będzie potrzeba wymiany, to przy skorzystaniu z uchwytu montażowego, możemy łatwo wysunąć włącznik LED i wymienić taką baterię.

Schemat podłączenia wyłącznika do szaf - EF-B oraz V1-M

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową rolę w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.
