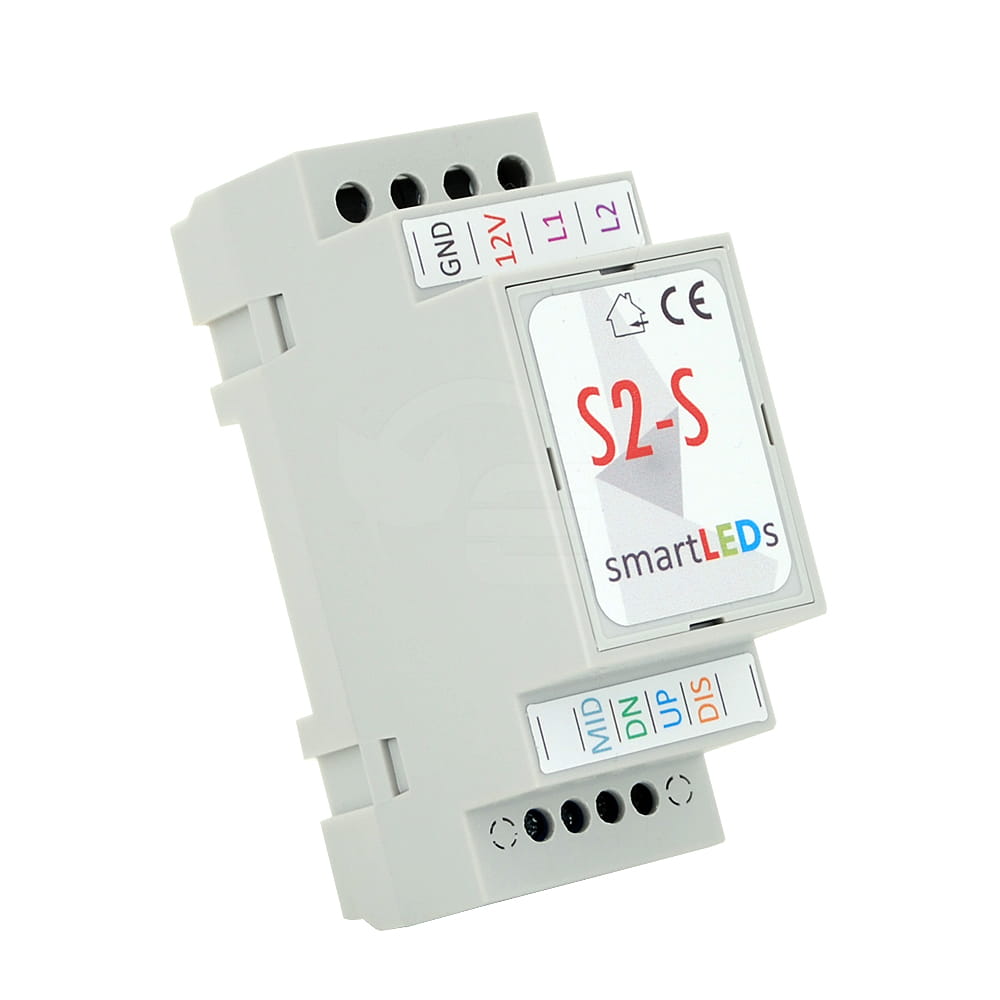

Inteligentny sterownik schodowy LED S2-S (Standard)
Opis
Mikroprocesorowy sterownik schodowy S2-S (Standard) - przeznaczony do instalacji oświetlenia LED schodów i ciągów komunikacyjnych z równoległym podłączeniem lamp LED, który pełni rolę inteligentnego włącznika oświetlenia. Oświetlenie wszystkich lamp LED jest włączane równocześnie, a po ustalonym czasie jest automatycznie gaszone. W przypadku lamp ściemnialnych włącznie i gaszenie oświetlenia LED odbywa się stopniowo, płynnie, a w przypadku lamp nieściemnialnych - skokowo.
- Dwa podstawowe parametry konfiguracyjne (ściemnialność lamp / czas świecenia)
- Równoczesne (płynne lub skokowe) włączanie oświetlenia na określony czas (z
funkcją przedłużenia świecenia) - Duża obciążalność prądowa wyjścia L1 - 8A
- Uniwersalne napięcie zasilające do lamp LED do 24V DC
- Płynne załączanie/wyłączanie oświetlenia LED (w przypadku lamp ściemnialnych)
- Możliwość delikatnego podświetlenia lamp (2%) w stanie czuwania (dotyczy lamp ściemnialnych)
- Dedykowane wejście "DIS" do czujnika zmierzchowego lub zegara astronomicznego
- Trzy wejścia do podłączenia czujników ruchu, włączników bezpotencjałowych itp.
- Prosta konfiguracja dwóch parametrów
- Możliwość podłączenia dodatkowej lampy "MASTER" (np. podświetlenia poręczy)
- Produkt polski - zaprojektowany i wykonany w Polsce
- Profesjonalne wykonanie - gwarancja 24 miesiące - serwis u producenta
- Zastosowanie wbudowanego ściemniacza, który umożliwia ustawienie jasności i podświetlenia, bez potrzeby zakupu osobnego urządzenia (dotyczy lamp ściemnialnych)
- Sterownik schodowy aktywowany manualnie za pomocą łącznika bezpotencjałowego lub automatycznie (czujnik ruchu, fotokomórka itp.)
- Prosty w obsłudze wbudowany konfigurator
- Prosty i wygodny montaż na szynę DIN (TS-35)
- Staranie dopracowany algorytm, zapewniający poprawność działania sterownika
Model sterownika schodowego S2-S (Standard) posiada prosty konfigurator umożliwiający ustawienie dwóch parametrów konfiguracyjnych (ściemnialności lamp oraz czasu świecenia).
- Ściemnialność lamp - określenie czy podłączone lampy LED są ściemnialne
- Czas świecenia - określenia czasu świecenia w przedziale od 0s - 240 s
UWAGA! Pozostałe parametry modelu S2-S odpowiadają stałym wartościom i nie mają możliwości zmiany. Aby sprawdzić te wartości należy pobrać instrukcje użytkownika (patrz. "Pliki do pobrania")
Sterownik schodowy S2-S ma trzy wejścia sterujące "UP" (ruch w górę), "MID" (ruch z półpiętra), "DOWN" (ruch w dół), oraz jedno wejście blokujące działanie sterownika "DIS" (do podłączenia czujnika zmierzchowego lub zewnętrznego zegara).
Model sterownika S2-S posiada dwa wyjścia do równoległego podłączenia lamp LED - wyjście L1 (obciążalność 8A), wyjście L2 - (obciążalność 2A). Dodatkowe wyjście L2 jest zaplanowane jako lampa "MASTER" (np. lampa ogólna, podświetlenie poręczy itp.), która jest zapalana jako pierwsza i gaszona jako ostatnia.
Normalnym stanem sterownika schodowego jest stan spoczynku, w którym żadne wejście nie jest aktywne. W stanie spoczynku lampy ściemnialne mogą być podświetlone lub wygaszone, natomiast lampy nieściamnialne są wygaszone. W stanie spoczynku sterownik oczekuje na pojawienie się sygnału na jednym z wejść sterujących, co powoduje rozpoczęcie świecenia.
- Zapalanie - Faza zapalania lamp LED polega na równoczesnym rozjaśnieniu obu grup lamp. W przypadku lamp ściemnialnych zapalanie odbywa się stopniowo.
- Świecenie - W fazie świecenia wszystkie lampy LED są zapalone przez ustalony czas. Faza świecenia zostanie przedłużona jeżeli w trakcie świecenia pojawi się sygnał na jednym z wejść sterujących.
- Gaszenie - faza gaszenia lamp LED polega na kolejnym gaszeniu lamp L1 i L2 - płynnym lub skokowym - w zależności od ustalonego parametru.
Ten inteligentny sterownik schodowy LED znajduję swoje zastosowanie do oświetlenia różnego rodzaju ciągów komunikacyjnych ( w szczególności polecany jest do schodów, stopnic, korytarzy itp.) bądź do oświetlenia sufitów. Jego szeroki zakres współpracy z urządzeniami zewnętrznymi, umożliwia zastosowane czujników ruchu, fotokomórek, mat naciskowych, czujników zmierzchowych, standardowych wyłączników bezpotencjałowych czy też podłączenia do systemów inteligentnego budynku (np. centrali alarmowej).
Na Państwa życzenie po zakupie możemy dowolnie skonfigurować sterownik według dyspozycji. Oferujemy i przygotowujemy również gotowe zestawy oświetlenia schodowego.
Na indywidualne zamówienia i inwestycje dokonujemy również zmiany korekty algorytmu pracy sterownika według Państwa potrzeb.
Parametry techniczne
Napięcie zasilania sterownika | 8-24V DC |
Pobór mocy sterownika (typowy) | 60 mW |
Napięcie pracy wyjść (max) | 24 V DC |
Obciążenie prądowe wyjść (max) | 8A (wyjście L1), 2A (wyjście L2) |
Liczba kanałów ( ilość wyjść ) | 2 |
Wejście do schodów na półpiętro | Tak ( MID ) |
Zapalanie lamp led | automatycznie ( za pomocą czujników, fotokomórek ) lub manualnie ( za pomocą przyciski, włączniki bezpotencjałowe) |
Ilość wejść sterownika | 4 ( trzy sterujące UP/MID/DN, jedno blokujące DIS ) |
Liczba sterowanych lamp | 1-2 |
Stopień ochronności | IP20 |
Konfiguracja | za pomocą wbudowanego konfiguratora |
Komunikacja sterownika | protokół komunikacji oparty na technologii Bluetooth LE 4.0 wraz z aplikacją na system Android 5.0 lub nowszy |
Liczba parametrów konfiguracyjnych | 2 |
Lampa master | tak |
Ściemniacz | wbudowany |
Rodzaj obciążenia | diody LED |
Rodzaj pracy | ciągła ( wewnątrz pomieczeń) |
Temperatura pracy | -10°C - +45°C |

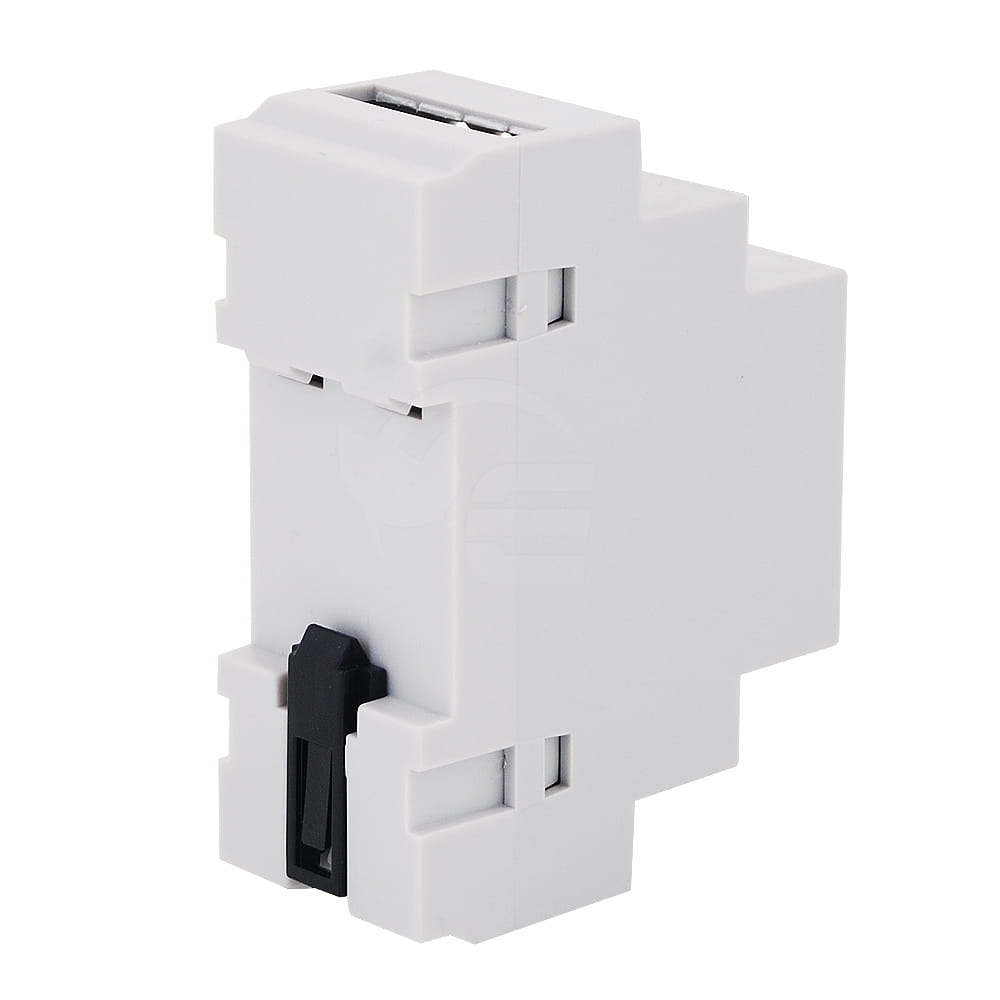

Montaż | Szyna DIN (th-35) |
Wymiary sterownika | 35mm x 90mm x 65mm (2 moduły) |
Gwarancja | 24 miesiące |
