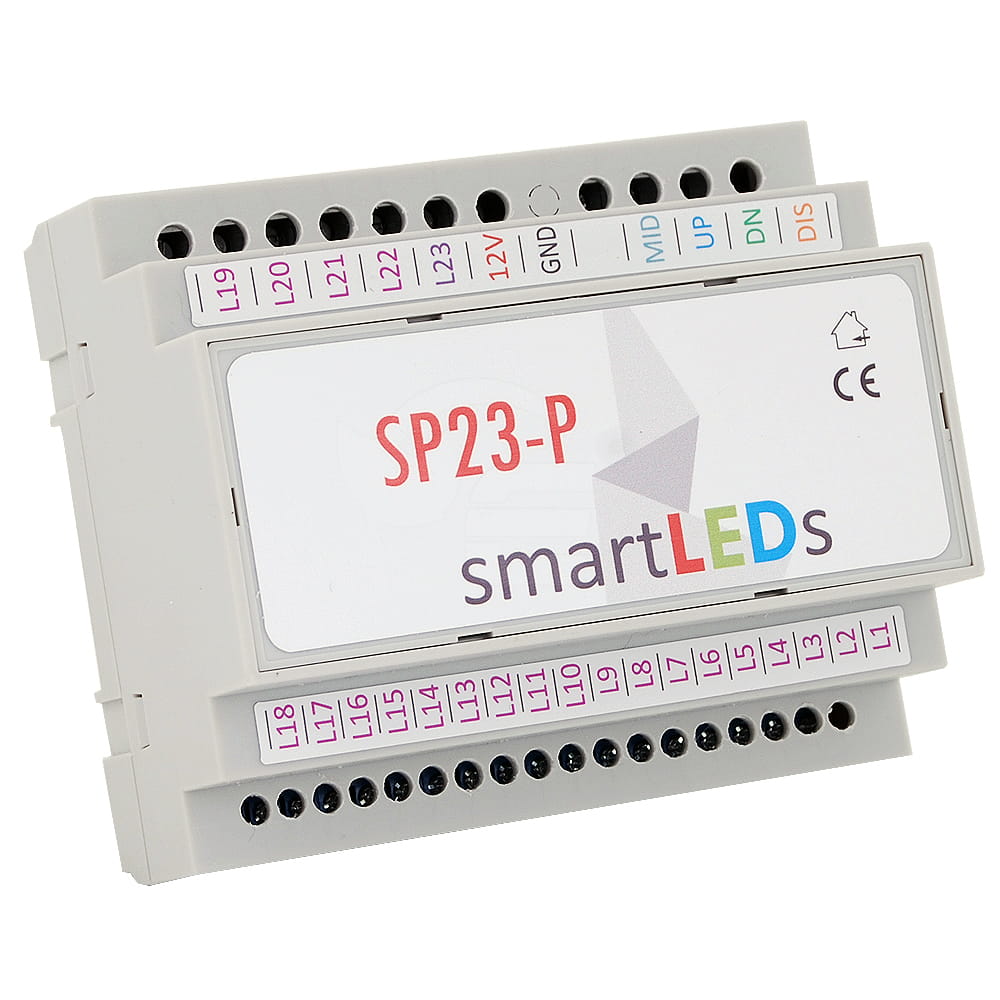

Inteligentny sterownik schodowy LED SP23-P (Premium) do schodów z półpiętrem

Dostępność: na wyczerpaniu !
Produkt wysyłamy: do 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 1 042,99 zł 1042.99
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 847,96 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: SmartLEDs
Kod produktu: ED-SP23-P

Opis

Mikroprocesorowy sterownik schodowy SP23-P (Premium) do schodów z półpiętrem - przeznaczony do instalacji oświetlenia LED schodów i ciągów komunikacyjnych z oddzielnym sterowaniem każdą lampą LED, który pełni rolę inteligentnego włącznika oświetlenia. Sterownik zapala kolejne lampy LED i po ustalonym czasie po kolei je gasi. Model sterownika schodowego SP23-P (Premium) posiada rozbudowany konfigurator umożliwiający ustawienie aż 19 różnych parametrów konfiguracyjnych.

Cechy sterownika schodowego SP23-P:
  1. Oddzielne sterowanie każdą lampą LED z osobna
  2. Funkcja obsługi schodów z półpiętrem
  3. 3 dedykowane wejścia do podłączenia trzech czujników ruchu
  4. Duże możliwości konfiguracji (19 parametrów konfiguracyjnych), np. ostrzeganie przed
    przygaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.), ustawianie jasności świecenia osobno dla stanów czuwania i aktywacji, ustawianie czasów poszczególnych faz (zapalania, świecenia, ostrzegania, gaszenia), wybór tempa zapalania (stałe, zwalniające, przyspieszające)
  5. Do wyboru 7 poziomów płynności rozjaśniania i ściemniania
  6. Wbudowany automat zmierzchowy z sondą światła (montaż sondy także wewnątrz)
  7. Sterowanie lampami ściemnialnymi i nieściemnialnymi
  8. Możliwość zdefiniowania lampy Master
  9. Płynne lub skokowe włączanie/wyłączanie lamp LED na określony czas (z
    funkcją przedłużenia świecenia)
  10. Duża obciążalność prądowa wyjść - 2A (dla każdego z 23 wyjść)
  11. Uniwersalne napięcie zasilające do lamp LED 12-24V DC
  12. Efekt "fali świetlnej" - płynne rozjaśnianie i ściemnianie lamp LED (w przypadku lamp ściemnialnych)
  13. Możliwość delikatnego podświetlenia lamp  (2%) w stanie czuwania (dotyczy lamp ściemnialnych)
  14. Dedykowane wejście "DIS" do dedykowanego czujnika zmierzchowego lub zegara astronomicznego
  15. Produkt polski - zaprojektowany i wykonany w Polsce
  16. Profesjonalne wykonanie - gwarancja 24 miesiące - serwis u producenta
  17. Zastosowanie wbudowanego ściemniacza, który umożliwia ustawienie jasności i podświetlenia, bez potrzeby zakupu osobnego urządzenia (dotyczy lamp ściemnialnych)
  18. Sterownik schodowy aktywowany manualnie za pomocą łącznika bezpotencjałowego lub automatycznie (czujnik ruchu, fotokomórka itp.)
  19. Prosty w obsłudze wbudowany konfigurator
  20. Prosty i wygodny montaż na szynę DIN (TS-35)
  21. Staranie dopracowany algorytm, zapewniający poprawność działania sterownika



Parametry konfiguracyjne sterownika SP23-P

Model sterownika schodowego SP23-P (Premium) posiada rozbudowany konfigurator umożliwiający ustawienie aż 19 różnych parametrów konfiguracyjnych:

  1. Liczba lamp - określenie ilości wszystkich sterowanych lamp LED (od 3 do 19)
  2. Liczba lamp 1 poziomu schodów - określenie liczby lamp LED pierwszego poziomu schodów do półpiętra (od 1 do 23)
  3. Lampa Master - ustalenie, czy ostatnia lampa jest lampą Master, czy lampa Master jest ściemnialna oraz czy lampa Master ma być zapalana przed pierwszą zapalana lampą, czy też razem z pierwszą zapalaną lampą
  4. Liczba ostrzeżeń - liczba wystąpień akcji ostrzeżenie-oczekiwanie w sekwencji (od 0 do 7)
  5. Typ ostrzeżeń - sposób sygnalizacji ostrzeżeń o zbliżającym się końcu sekwencji świecenia (przygaszenie wszystkich lamp / bardzo szybkie migotanie / szybkie migotanie / średnio szybkie migotanie / wolne migotanie)
  6. Typ kroku - ustalenie tempa zapalenia i gaszenia kolejnych lamp LED (zwalnia / stały / przyspiesza)
  7. Kierunek gaszenia - kolejność gaszenia lamp LED (gaszenie w przeciwnym kierunku niż zapalanie / gaszenie w tym samym kierunku co zapalanie)
  8. Płynność - płynność rozjaśniania/ściemniania lamp LED. Parametr ten decyduje o efekcie wizualnym
    rozjaśniania/gaszenia: niskie poziomy płynności dają efekt energicznego rozjaśniania/ściemniania,
    natomiast wysokie poziomy płynności dają efekt łagodnego rozjaśniania/ściemniania. Do wyboru
    jest 7 poziomów płynności. Wartość 0 to ustalenie dla lamp LED nieściemnianych.
  9. Jasność - jasność świecenia zapalonych lamp LED (od 10 do 100%)
  10. Podświetlenie - jasność podświetlenia lamp LED w stanie spoczynku (od 10 do 100%)
  11. Jasność Master - jasność świecenia zapalonej lampy Master (od 10 do 100%)
  12. Podświetlenie Master - podświetlenie w stanie spoczynku lampy Master (od 10 do 100%)
  13. Czas zapalania - czas pomiędzy rozpoczęciem zapalania pierwszej i ostatniej zapalanej lampy LED (od 0 do 24s)
  14. Czas świecenia - czas trwania fazy świecenia lamp LED w nieprzedłużanej sekwencji (od 0 do 240s)
  15. Czas ostrzeżenia - czas trwania pojedynczego ostrzeżenia (od 0 do 24s)
  16. Czas oczekiwania - czas trwania pojedynczego oczekiwania na ew. reakcję użytkownika (od 0 do 24s)
  17. Czas gaszenia - czas pomiędzy rozpoczęciem gaszenia pierwszej i ostatniej gaszonej lampy LED(od 0 do 24s)
  18. Poziom aktywny - poziom na wejściach sterujących i blokującym traktowany jako aktywny (zwarcie z GND / rozwarcie z GND)
  19. Wejście DIS - sposób traktowania stanu aktywnego na wejściu DIS. Możliwe wartości: BLOKUJ, ODBLOKUJ, PRZERZUCAJ oraz S1 do S10. Wybranie wartości S1 do S10 aktywuje funkcję wbudowanego wyłącznika zmierzchowego. Wartości S1 (najciemniej) do S10 (najjaśniej) służą do określenia progu jasności otoczenia sondy światła podłączonej do wejścia DIS, przy której wbudowany wyłącznik zmierzchowy będzie blokował działanie sterownika.



Wejścia sterownika SP23-P

Sterownik schodowy SP23-P ma trzy wejścia sterujące "UP" (ruch w górę), "DOWN" (ruch w dół), "MID" (ruch z półpiętra) oraz jedno wejście blokujące działanie sterownika "DIS" (do podłączenia sondy czujnika zmierzchowego będącej w zestawie).



Wyjścia sterownika SP23-P

Model sterownika SP23-P posiada 23 wyjścia służące do sterowania lampami LED podłączonymi do sterownika. Każde z 23 wyjść posiada dużą obciążalność prądową która wynosi 2A. Do wyjść wyjść sterownika schodowego SP23-P można podłączyć zarówno lampy LED ściemnialne (płynne zapalenie/gaszenie lamp, delikatne podświetlenie lamp w stanie spoczynku), jak i nieściemnialne (skokowe zapalenie/gaszenie lamp, brak podświetlenia).



Opis działania sterownika schodowego SP23-P

Normalnym stanem sterownika schodowego jest stan spoczynku, w którym żadne wejście nie jest aktywne. W stanie spoczynku lampy ściemnialne mogą być podświetlone (na ustaloną wartość od 2% do 90%), natomiast lampy nieściamnialne będą wygaszone. W stanie spoczynku sterownik oczekuje na pojawienie się sygnału na jednym z wejść sterujących, co powoduje rozpoczęcie świecenia:

  1. Zapalanie - Faza zapalania lamp LED polega na kolejnym zapalaniu poszczególnych lamp, w kolejności od pierwszej do ostatniej (w przypadku gdy naruszone zostało wejście "UP"), od ostatniej do pierwszej (w przypadku gdy naruszone zostało wejście "DOWN" lub od półpiętra w dwóch kierunkach od pierwszej do ostatniej (w przypadku gdy naruszone zostało wejście "MID"). Jeżeli została zdefiniowana lampa "MASTER" jest ona zapalana jako pierwsza lub razem z pierwszą lampą (w zależności od konfiguracji).
  2. Świecenie - W fazie świecenia wszystkie lampy LED są zapalone przez ustalony czas. Faza świecenia zostanie przedłużona jeżeli w trakcie świecenia pojawi się sygnał na jednym z wejść sterujących.
  3. Ostrzeganie - W przypadku gdy ustalono (liczbę ostrzeżeń i typ ostrzeżeń) sterownik po fazie świecenia przechodzi od razu do fazy ostrzegania. Faza ostrzegania służy do zasygnalizowania, że za chwilę nastąpi zgaszenie lamp LED.
  4. Gaszenie - W przypadku lamp ściemnianych faza gaszenia lamp LED polega na kolejnym ściemnianiu lamp LED od pełnej jasności do wartości podświetlenia oraz zgodnie z ustalonym parametrem "Kierunek gaszenia". Faza gaszenia dla lamp nieściemnianych polega na kolejnym wyłączaniu lamp LED zgodnie z ustalonym parametrem "Kierunek gaszenia". Jeżeli została zdefiniowana lampa "MASTER" - jest ona gaszona na końcu po ostatniej lampie LED.



Ten inteligentny sterownik schodowy LED znajduję swoje zastosowanie do oświetlenia różnego rodzaju ciągów komunikacyjnych ( w szczególności polecany jest do schodów z półpiętrem, stopnic, korytarzy itp.) bądź do oświetlenia sufitów. Jego szeroki zakres współpracy z urządzeniami zewnętrznymi, umożliwia zastosowane czujników ruchu, fotokomórek, mat naciskowych, czujników zmierzchowych, standardowych wyłączników bezpotencjałowych czy też podłączenia do systemów inteligentnego budynku (np. centrali alarmowej).

Film prezentujący podstawową funkcjonalność sterownika schodowego LED

Indywidualne zamówienia

Na Państwa życzenie po zakupie możemy dowolnie skonfigurować sterownik według dyspozycji. Oferujemy i przygotowujemy również gotowe zestawy oświetlenia schodowego.

Na indywidualne zamówienia i inwestycje dokonujemy również zmiany korekty algorytmu pracy sterownika według Państwa potrzeb.



Parametry techniczne

Napięcie zasilania sterownika 8-24V DC
Pobór mocy sterownika (typowy) 120 mW
Napięcie pracy wyjść (max) 24 V DC
Obciążenie prądowe wyjść (max) 2A (każde wyjście)
Liczba kanałów ( ilość wyjść ) 23
Wejście do schodów na półpiętro Tak ( MID )
Zapalanie lamp led automatycznie ( za pomocą czujników, fotokomórek ) lub manualnie ( za pomocą przyciski, włączniki bezpotencjałowe)
Ilość wejść sterownika 4 ( trzy sterujące UP/MID/DN, jedno blokujące DIS )
Liczba sterowanych lamp 3-23
Stopień ochronności IP20
Konfiguracja za pomocą wbudowanego konfiguratora
Liczba parametrów konfiguracyjnych 19
Lampa master tak
Ściemniacz wbudowany
Rodzaj obciążenia diody LED
Rodzaj pracy ciągła ( wewnątrz pomieczeń)
Temperatura pracy -10°C - +45°C

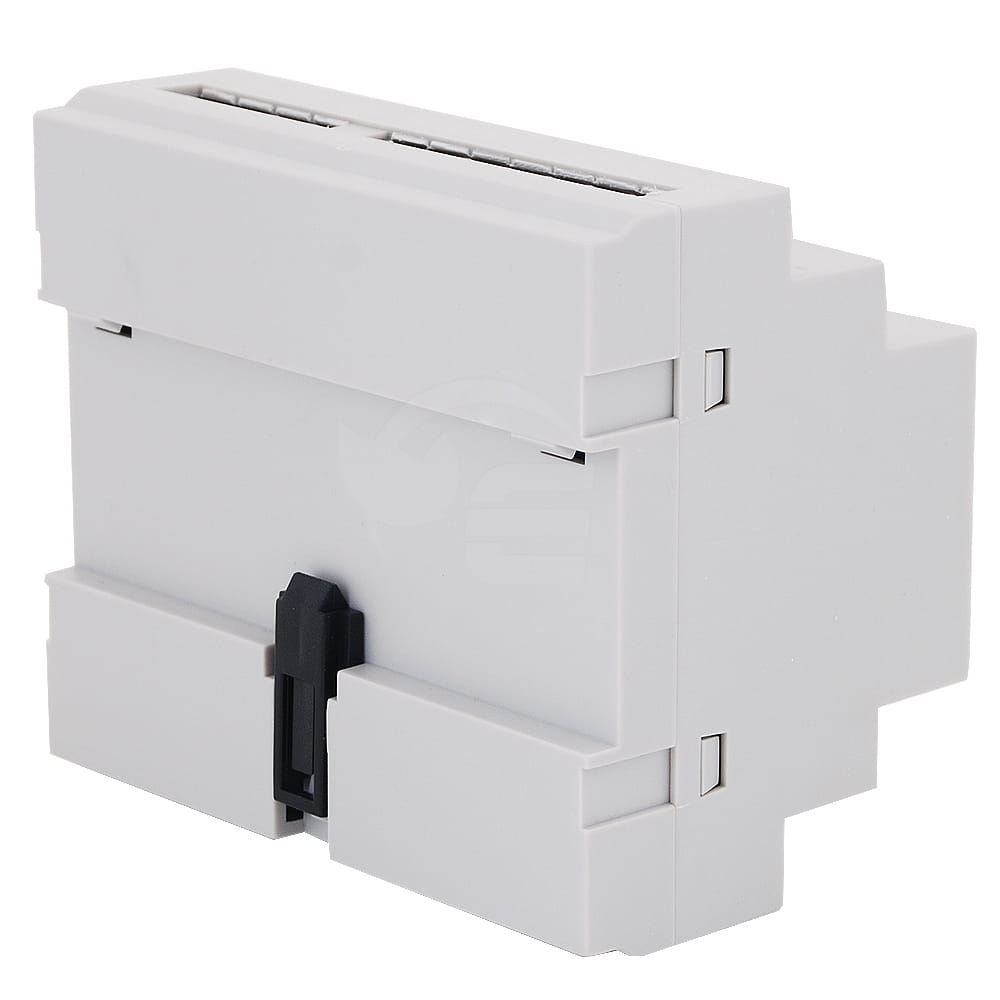

Montaż Szyna DIN (th-35)
Wymiary sterownika 105mm x 90mm x 65mm (6 modulów)
Gwarancja 24 miesiące
