Karta wejść/wyjść na szynę DIN - 3 wejścia / 12 wyjść - przewodowy SBUS - 24V - KW-15m - Sinum

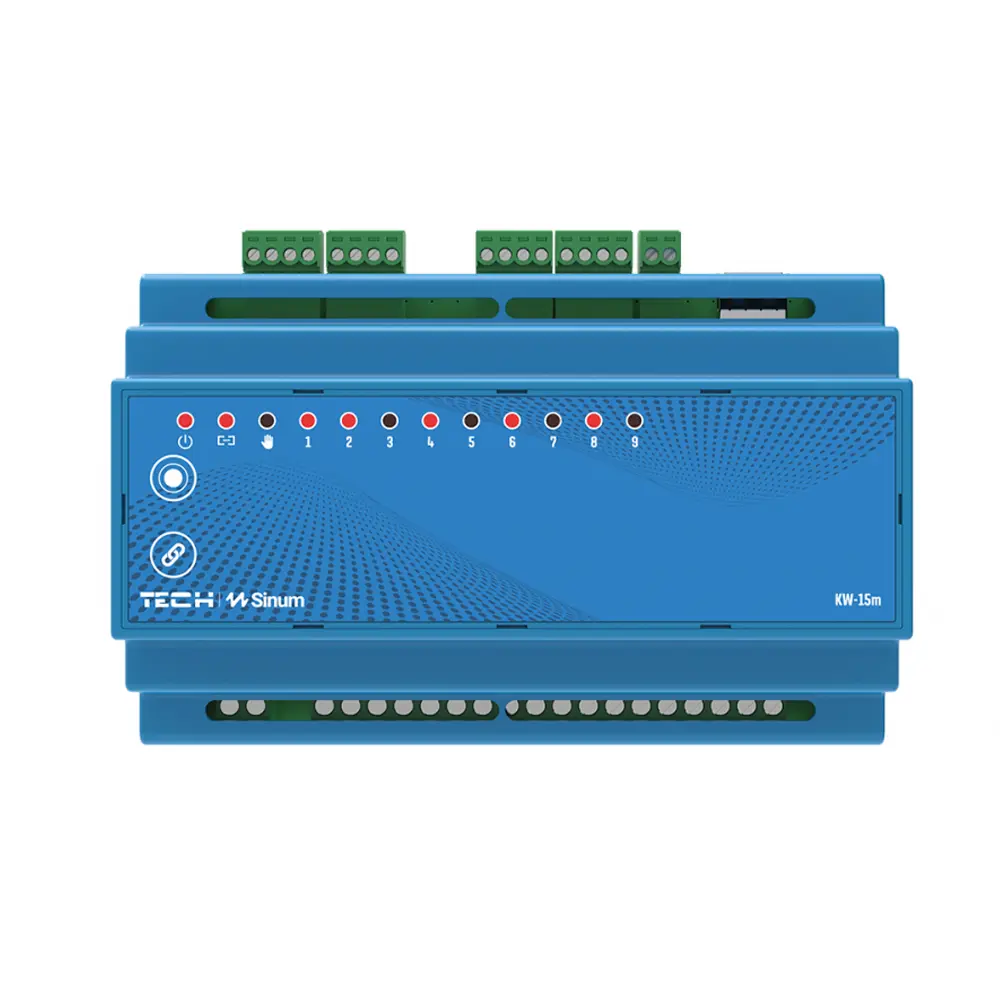

Karta wejść/wyjść na szynę DIN Sinum KW-15m – Przewodowy moduł rozszerzeń SBUS 24V

Projektowanie nowoczesnego i stabilnego systemu automatyki budynkowej bardzo często wiąże się z problemem ograniczonej przestrzeni w rozdzielnicy oraz ryzykiem zakłóceń, które bywają zmorą instalacji bezprzewodowych. Jeśli planujesz system inteligentnego domu, który ma działać bezkompromisowo i błyskawicznie, potrzebujesz fizycznego, magistralowego spoiwa dla swoich urządzeń. Karta wejść/wyjść TECH Sinum KW-15m to profesjonalny moduł rozszerzeń montowany na szynę DIN, który rozwiązuje problem braku wolnych portów sterujących w centrali. Pozwala na bezpieczne, przewodowe skonsolidowanie zarządzania oświetleniem, temperaturą oraz urządzeniami wykonawczymi w jednym, centralnym punkcie budynku.

Gdzie KW-15m sprawdza się najlepiej?

Moduł Sinum KW-15m został zaprojektowany z myślą o centralizacji automatyki domowej. W przeciwieństwie do rozproszonych mikromodułów dopuszkowych, całe okablowanie sprowadza się tutaj do szafy sterowniczej (rozdzielnicy elektrycznej), co ułatwia serwisowanie i modernizację systemu.

1. Zintegrowane sterowanie salonem i strefą dzienną: Jeden moduł KW-15m jest w stanie samodzielnie obsłużyć całe duże pomieszczenie. Do wejść dwustanowych podłączasz klasyczne włączniki ścienne (monostabilne), a 9 wbudowanych przekaźników pozwala na niezależne załączanie obwodów oświetlenia głównego, dekoracyjnych taśm LED oraz gniazd zasilających.
2. Zarządzanie mikroklimatem i rekuperacją: Dzięki dwóm dedykowanym wejściom na czujniki temperatury NTC, moduł na bieżąco monitoruje warunki termiczne. Wyjście analogowe 0-10V idealnie nadaje się do płynnego sterowania wydajnością centrali wentylacyjnej (rekuperatora) lub pracą pompy ciepła w zależności od odczytów.
3. Automatyzacja kotłowni i systemów grzewczych: Karta doskonale sprawdza się w zarządzaniu ogrzewaniem podłogowym. Przekaźniki mogą fizycznie otwierać lub zamykać siłowniki termostatyczne na rozdzielaczu, podczas gdy czujniki NTC kontrolują temperaturę zasilania i powrotu wody w instalacji centralnego ogrzewania.

Kluczowe korzyści – Co zyskujesz w praktyce?

1. Bezprecedensowa stabilność dzięki magistrali TECH SBUS: Zapomnij o problemach z zasięgiem sieci Wi-Fi czy zakłóceniach radiowych wywołanych grubymi stropami. Przewodowa komunikacja SBUS gwarantuje, że sygnał z włącznika dociera do źródła światła natychmiastowo i ze stuprocentową powtarzalnością.
2. Kompleksowość 4w1 w obrębie jednego modułu: Urządzenie łączy w sobie funkcje zbierania sygnałów z przycisków, precyzyjnego pomiaru temperatury, sterowania przekaźnikowego oraz płynnej regulacji sygnałem 0-10V. Oznacza to ogromną oszczędność miejsca na szynie DIN w porównaniu do kupowania osobnych modułów dla każdej z tych funkcji.
3. Wbudowany zasilacz systemowy 24V DC: Karta posiada zintegrowane wyjście zasilające o mocy 30W. Może ono posłużyć jako stabilne źródło prądu dla centrali Sinum EH-01 lub zasilić zewnętrzne komponenty (np. zawory, czujniki), eliminując potrzebę montowania dodatkowych, dedykowanych zasilaczy modułowych.
4. Bezpieczeństwo i pełna zgodność z normami: Urządzenie spełnia rygorystyczne normy europejskie w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Hermetyczna instalacja w rozdzielnicy odcina dostęp osób postronnych do elementów pod napięciem.

Prezentowane zdjęcie przedstawia kompleksową gamę komponentów systemu inteligentnego domu Sinum marki TECH Sterowniki, zaprojektowanych w celu zapewnienia zaawansowanej automatyki budynkowej. Kompozycja obejmuje starannie zaprojektowane urządzenia w jednolitym, minimalistycznym białym wykończeniu, co podkreśla ich nowoczesny charakter oraz łatwość integracji z każdym wnętrzem. W skład zestawu wchodzą kluczowe sterowniki Sinum, takie jak panele regulacji temperatury z cyfrowymi wyświetlaczami, prezentujące aktualne parametry środowiskowe, co umożliwia precyzyjne zarządzanie komfortem cieplnym. System Sinum uzupełniają zaawansowane czujniki bezpieczeństwa, w tym detektory dymu, czujniki ruchu oraz magnetyczne czujniki otwarcia, które zapewniają ochronę obiektu. Centralne moduły komunikacyjne stanowią serce instalacji, gwarantując niezawodną łączność i możliwość zdalnego sterowania wszystkimi elementami systemu. Rozwiązania TECH Sterowniki w ramach linii inteligentny dom Sinum charakteryzują się wysoką funkcjonalnością, niezawodnością oraz estetyką, stanowiąc optymalne rozwiązanie dla nowoczesnych instalacji inteligentnego zarządzania budynkiem. Zobacz sam jak taki system smart home działa w praktyce.

Zobacz sam jak to działa - Sinum Smart Home System

Aplikacja Sinum - Dom zgrany z tobą

Aplikacja Sinum to intuicyjne i kompleksowe narzędzie, które stanowi mobilne centrum dowodzenia dla całego systemu inteligentnego domu stworzonego przez TECH Sterowniki. Dzięki niej zyskujesz pełną kontrolę nad wszystkimi funkcjami Sinum, niezależnie od tego, czy jesteś w domu, w pracy, czy na wakacjach. Aplikacja pozwala na wygodne sterowanie ogrzewaniem, oświetleniem, roletami czy bramami, a także monitorowanie czujników bezpieczeństwa, zapewniając komfort i spokój ducha. To właśnie w aplikacji Sinum ustawisz sceny świetlne, zaplanujesz harmonogramy pracy ogrzewania, czy sprawdzisz jakość powietrza w pomieszczeniach. Jej prosty i przejrzysty interfejs sprawia, że zarządzanie inteligentnym domem staje się niezwykle łatwe i przyjemne, nawet dla osób, które dopiero zaczynają swoją przygodę z automatyką domową. Aplikacja Sinum to klucz do wykorzystania pełnego potencjału systemu TECH Sterowniki, czyniąc Twój dom bardziej energooszczędnym, bezpiecznym i komfortowym.

Zdalne bezpieczeństwo - Z każdego miejsca na świecie

Dzięki TECH Sterownikom Sinum Twoje bezpieczeństwo jest zawsze pod kontrolą, niezależnie od tego, gdzie się znajdujesz. System umożliwia zdalny dostęp do wszystkich kluczowych funkcji bezpieczeństwa Twojego domu czy budynku. Możesz w każdej chwili sprawdzić status czujników dymu, zalania czy otwarcia drzwi/okien, a w przypadku wykrycia zagrożenia otrzymasz natychmiastowe powiadomienie na swój telefon. Bez względu na to, czy jesteś na wakacjach, w pracy, czy po prostu poza domem, masz pełen wgląd w to, co dzieje się w Twojej przestrzeni, co daje Ci spokój ducha i poczucie pełnej kontroli.

Otwartość systemu Sinum - Szerokie Możliwości Integracji

Co wyróżnia SINUM na tle konkurencji? Przede wszystkim otwartość. System Sinum od TECH Sterowniki wyróżnia się wyjątkową elastycznością i otwartością na integrację z szeroką gamą urządzeń, co czyni go prawdziwym centrum dowodzenia inteligentnym budynkiem. Dzięki zastosowaniu otwartych protokołów komunikacji (takich jak Modbus RTU/TCP, HTTP, MQTT) oraz aktywnej współpracy z czołowymi producentami, Sinum umożliwia zarządzanie wszystkimi urządzeniami z jednego miejsca, za pośrednictwem jednej aplikacji o której wspominaliśmy w powyższym akapicie. Sinum bez problemu integruje się z kluczowymi elementami inteligentnego domu, takimi jak:

Pompy ciepła (m.in. Samsung, Panasonic Aquarea, LG, Daikin, Nibe)
Rekuperatory i centrale wentylacyjne (np. Wanas, Brink Flair, Komfovent)
Klimatyzatory (np. Gree, Panasonic, Rotenso, Samsung)
Oświetlenie led (w tym systemy Dali, Philips Hue, LED Sonoff)
Systemy bezpieczeństwa (np. Satel Integra, zamki smart lock Tedee, Yale)
Urządzenia audio (takie jak Yamaha MusicCast, Volumio)
Urządzenia związane z energią (inwertery fotowoltaiczne: Sungrow, Sofar Solar, Huawei; liczniki energii)
Systemy hotelowe (np. PREVIO, Hores, KWHotel), oferując dedykowane rozwiązania do zarządzania rezerwacjami i ogrzewaniem w obiektach noclegowych.

Ta rozbudowana lista kompatybilnych urządzeń, stale poszerzana dzięki wykorzystaniu API, sprawia, że Sinum to przyszłościowe rozwiązanie, które z łatwością dopasuje się do specyficznych potrzeb każdej instalacji, gwarantując pełną kontrolę i optymalizację wszystkich systemów w budynku. Warto wspomnieć że integracje te - są stale rozwijane i implementowane w system Sinum. Pełne zestawienie znajdą Państwo na oficialnej stronie producenta, gdzie lista jest stale aktualizowana.

Inteligentne sterowanie ogrzewaniem - zrób to z Sinum

Inteligentne sterowanie ogrzewaniem Sinum to klucz do komfortu i oszczędności w Twoim domu. System pozwala precyzyjnie regulować temperaturę w każdym pomieszczeniu, niezależnie od tego, czy masz ogrzewanie podłogowe, czy grzejniki. Możesz ustawiać indywidualne harmonogramy grzewcze dla każdego pokoju, a Sinum automatycznie zareaguje na otwarte okna, by nie marnować energii. Dzięki temu masz zawsze idealną temperaturę tam, gdzie jej potrzebujesz, jednocześnie znacząco obniżając rachunki za ogrzewanie. Dzięki systemowi Sinum masz pełną kontrolę nad wydajnością swojego domu. Możesz na bieżąco monitorować i analizować kluczowe parametry, takie jak zużycie energii elektrycznej i cieplnej, produkcja z fotowoltaiki, czy stan urządzeń grzewczych. Dostęp do tych danych pozwala Ci optymalizować pracę systemu, identyfikować obszary do poprawy i dbać o maksymalną efektywność.

Sinum to równiez inteligentne sterowanie oświetleniem LED

System Sinum to nie tylko zarządzanie ogrzewaniem czy roletami, ale także zaawansowane, inteligentne sterowanie oświetleniem LED. Dzięki niemu zyskujesz pełną kontrolę nad oświetleniem w całym swoim domu, co przekłada się na wygodę, oszczędność i niepowtarzalny nastrój. Z poziomu intuicyjnej aplikacji mobilnej możesz w dowolnej chwili i z dowolnego miejsca zarządzać każdym punktem świetlnym led. Z łatwością włączysz i wyłączysz oświetlenie led w wybranych pomieszczeniach. Możesz też płynnie zmieniać jego natężenie dzięki wbudowanym funkcjom ściemniacza LED, co pozwala dopasować jasność do pory dnia czy wykonywanej czynności.

Inteligentny dom stworzony z Sinum, to również idealne rozwiązanie do sterowania taśmami LED oraz wielokolorowymi paskami LED. Jeśli marzy Ci się dynamiczne oświetlenie LED, możesz swobodnie zmieniać barwę światła led w zakresie 2700-6500K, tworząc unikalne sceny świetlne. Zintegrowany sterownik LED pozwala na tworzenie spersonalizowanych scenariuszy, które automatycznie zmieniają światło. Wyobraź sobie, że po zmroku światło led delikatnie przygasa, a rano budzi Cię subtelna, symulująca wschód słońca poświata. Dzięki inteligentnemu sterowaniu, oświetlenie LED staje się częścią większego, zautomatyzowanego ekosystemu. Możesz je zintegrować z innymi funkcjami Sinum – na przykład zaprogramować, aby światło w salonie automatycznie wyłączało się, gdy opuszczasz dom, lub aby po wejściu do łazienki delikatnie zapalała się taśma LED pod szafką. W kilka kliknięć możesz oświetlić swoje wnętrza dokładnie tak, jak sobie to wyobrażasz, dopasowując nastrój do każdej okazji – od wieczoru filmowego po elegancką kolację.

Gdzie warto zastosować TECH Sterowniki Sinum?

Sterowniki Sinum to wszechstronny system inteligentnego zarządzania budynkiem, który znajdzie zastosowanie zarówno w domach, jak i w budynkach komercyjnych oraz przemyśle. Głównym celem ich użycia jest automatyzacja, oszczędność energii i zwiększenie komfortu. W biurach, hotelach czy magazynach, Sinum umożliwia kompleksowe zarządzanie infrastrukturą, taką jak ogrzewanie, klimatyzacja czy sterowanie oświetlenie led. Dzięki temu budynki stają się tańsze w eksploatacji i są lepiej zarządzane. Dodatkowo Tech Sterowniki zwiększą bezpieczeństwo domu, monitorując czujniki dymu, czujniki zalania czy czujniki otwarcia. Jest też idealny dla domów z instalacjami fotowoltaicznymi, inteligentnie zarządzając zużyciem energii. Możliwe jest tworzenie złożonych scenariuszy, np. "wychodzę z domu", który automatycznie wyłącza światła i uzbraja alarm.

W przemyśle, pełni funkcję systemu monitoringu procesów technologicznych, zbierając dane o temperaturze, wilgotności czy ciśnieniu. Pozwala na sterowanie urządzeniami w halach produkcyjnych i magazynach. Dzięki obsłudze protokołu Modbus, łatwo integruje się z istniejącymi systemami przemysłowymi, a w razie awarii natychmiast wysyła powiadomienia do odpowiedniego personelu. Zebrane dane historyczne pomagają w optymalizacji procesów i planowaniu konserwacji.

Wyprodukowane w Polsce - TECH Sterowniki

Tech Sterowniki to w 100% polska marka, specjalizująca się w produkcji zaawansowanych sterowników do różnych zastosowań, w tym głównie do systemów grzewczych. Firma jest znana z innowacyjnych rozwiązań, które pozwalają na efektywne zarządzanie energią i komfortem cieplnym w domach oraz budynkach. Dzięki wieloletniemu doświadczeniu i ciągłemu rozwojowi, Tech Sterowniki ugruntowały swoją pozycję na rynku jako solidny i godny zaufania producent, oferujący produkty wysokiej jakości, dostosowane do potrzeb współczesnych użytkowników. Seria Sinum to autorski, kompleksowy system inteligentnego domu, stworzony i rozwijany przez polską firmę TECH Sterowniki. Jest to dowód na innowacyjność i zaangażowanie polskiego przemysłu w rozwój nowoczesnych technologii. Urządzenia zaprojektowane przez polskich inżynierów i wyprodukowane w Polsce zapewniają solidny wkład w naszą gospodarkę krajową i co najważniejsze stabilne zatrudnienie dla naszych rodaków.

Często zadawane pytania przed zakupem (FAQ)

Czy karta KW-15m może pracować samodzielnie, czy wymaga centrali?

Karta KW-15m jest modułem rozszerzeń peryferyjnych i do pełnego działania (konfiguracji logiki, scenariuszy oraz sterowania z poziomu aplikacji mobilnej) wymaga połączenia przewodowego poprzez magistralę SBUS z centralą systemu Sinum, na przykład modelem TECH Sinum EH-01.

Czy do wejścia binarnego mogę podłączyć zwykły włącznik światła, który mam już w domu?

Tak, jak najbardziej. Do wejścia binarnego (dwustanowego) można podłączyć tradycyjne, klasyczne łączniki światła. System Sinum doskonale współpracuje zarówno z przyciskami dzwonkowymi (monostabilnymi – rekomendowane ze względu na wygodę tworzenia sekwencji kliknięć), jak i tradycyjnymi przełącznikami klikanymi góra/dół (bistabilnymi).

Jaką rolę pełni wyjście 0-10V w tym module?

Wyjście analogowe pracujące w standardzie napięciowym 0-10V służy do płynnego sterowania urządzeniami zewnętrznymi. Najczęstszym zastosowaniem jest integracja z automatyką domową urządzeń takich jak: ściemniacze oświetlenia (np. sterowniki LED 0-10V), zaawansowane centrale wentylacyjne (regulacja obrotów wentylatora rekuperatora) czy sterowniki pomp ciepła i kotłów obsługujące ten standard sygnału.
