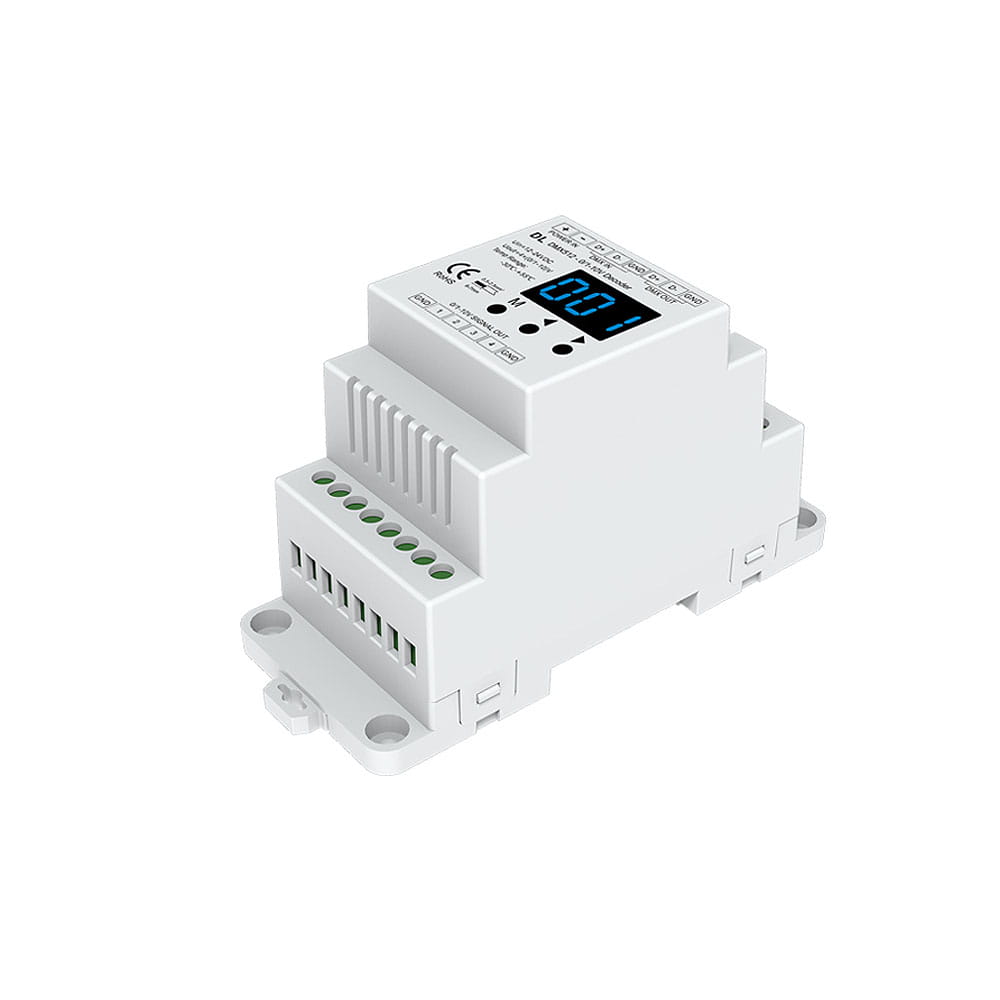

Odbiornik LED 0/1-10V (DMX512) - 4 kanałowy - Mono - 230VAC - na szynę DIN - DL(W)

To urządzenie w formie dekodera DMX, służące do uzyskania kontroli nad maksymalnie czterema wyjściami posiadającymi napięcie 0/1-10V (np. ściemniacz 0-10V). Dekoder DL umożliwia dostęp do czterech wyjść, do których podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą ściemniacza 0/1-10V. Podstawową formą komunikacji dekodera DL jest łączność przewodowa wykorzystująca wejście dedykowane dla systemu sterowania DMX512. Urządzenie DL wyróżnia się zasilaniem 230VAC bez konieczności stosowania dodatkowego zasilania oraz wbudowanym wyświetlaczem LCD. Przeznaczony został do montażu na szynę instalatorską TH-35. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.

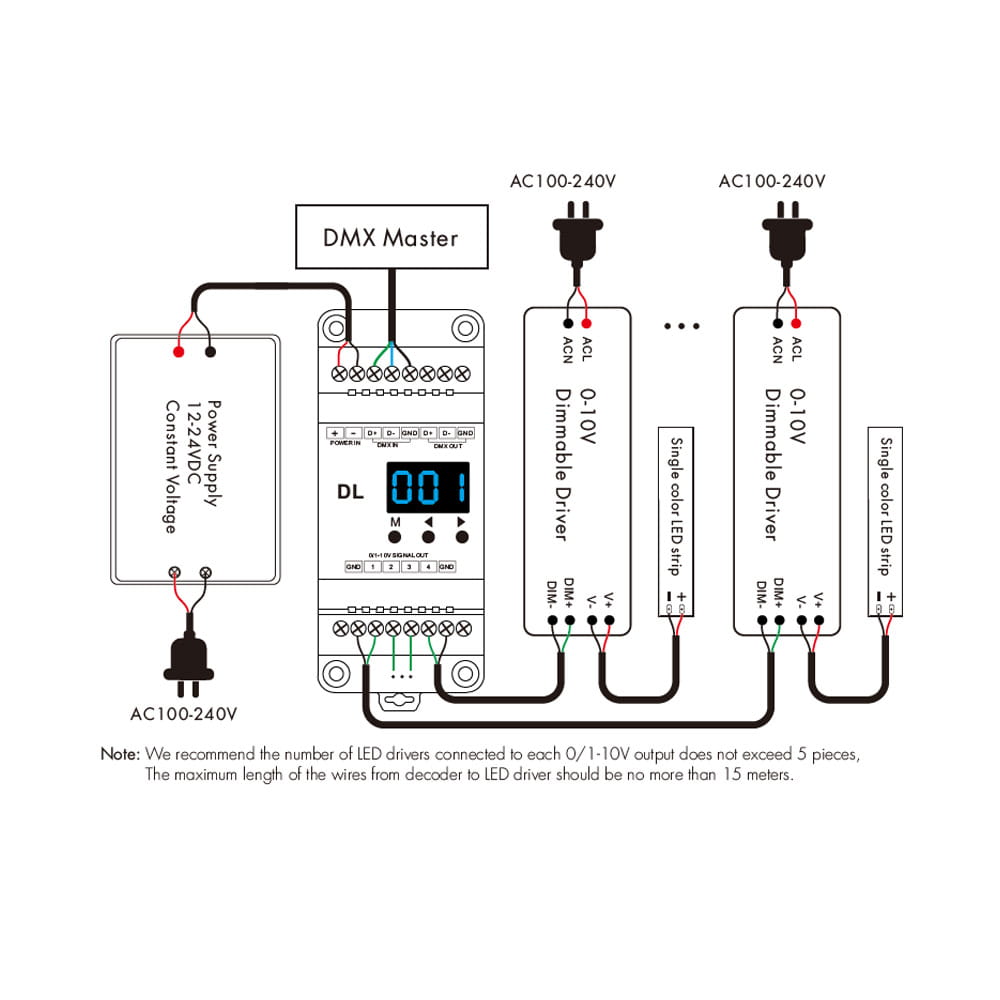

1. 0/1-10V jednokolorowych
2. DMX512 wykorzystujących system sterowania DMX512

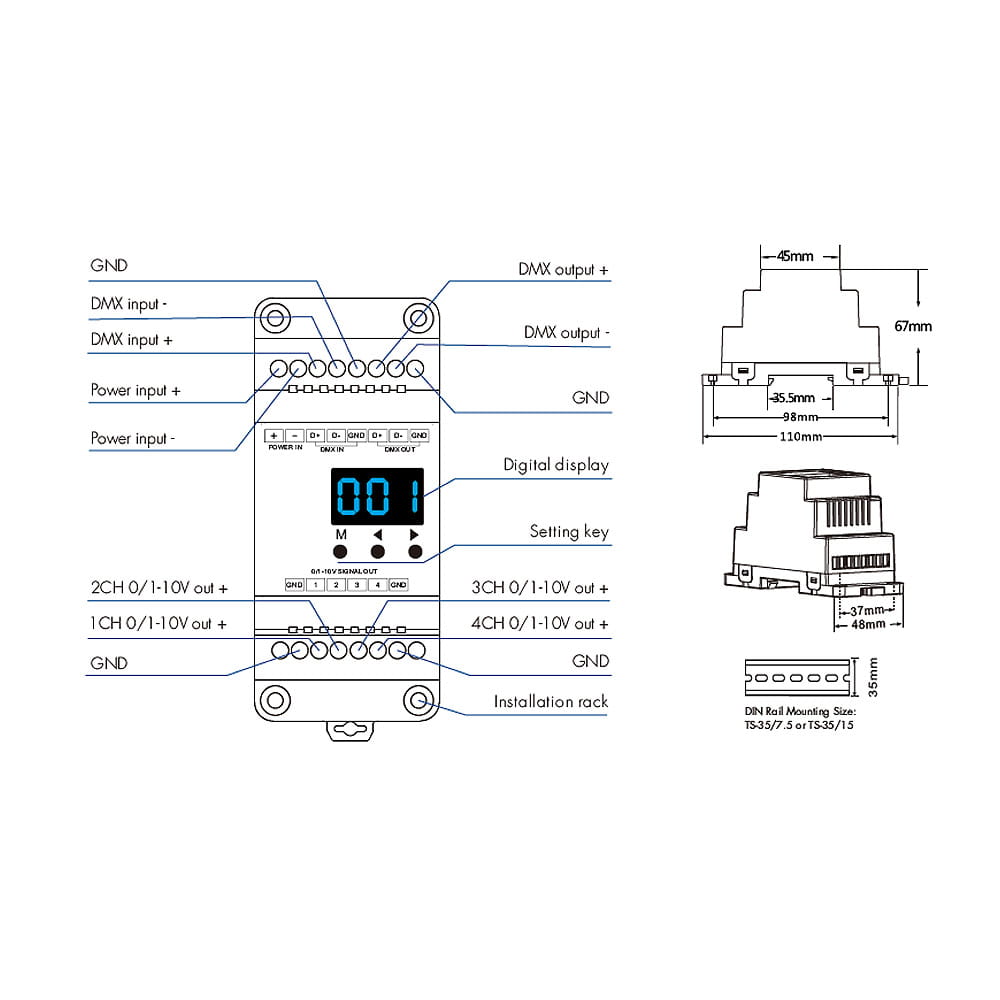

Cechy odbiornika DL

1. Dedykowany dla instalacji bazującej na napięciu 0/1-10V
2. Cztery kanały do wykorzystania
3. Zasilanie bezpośrednio z sieci 230VAC
4. Wyjścia dla ściemniacza 0/1-10V
5. Maksymalna dopuszczalna obciążalność wyjścia - 20mA
6. Przewodowa łączność z systemem DMX512
7. Płynna praca ściemniania w zakresie 0-100%)
8. Posiada zabezpieczenie - odwrócona polaryzacja
9. Możliwość ustalenia trybu pracy wyjścia - 0-10V / 1-10V
10. Możliwość ustalenia krzywej ściemniania - logarytmiczna / liniowa
11. Wbudowany wyświetlacz LCD

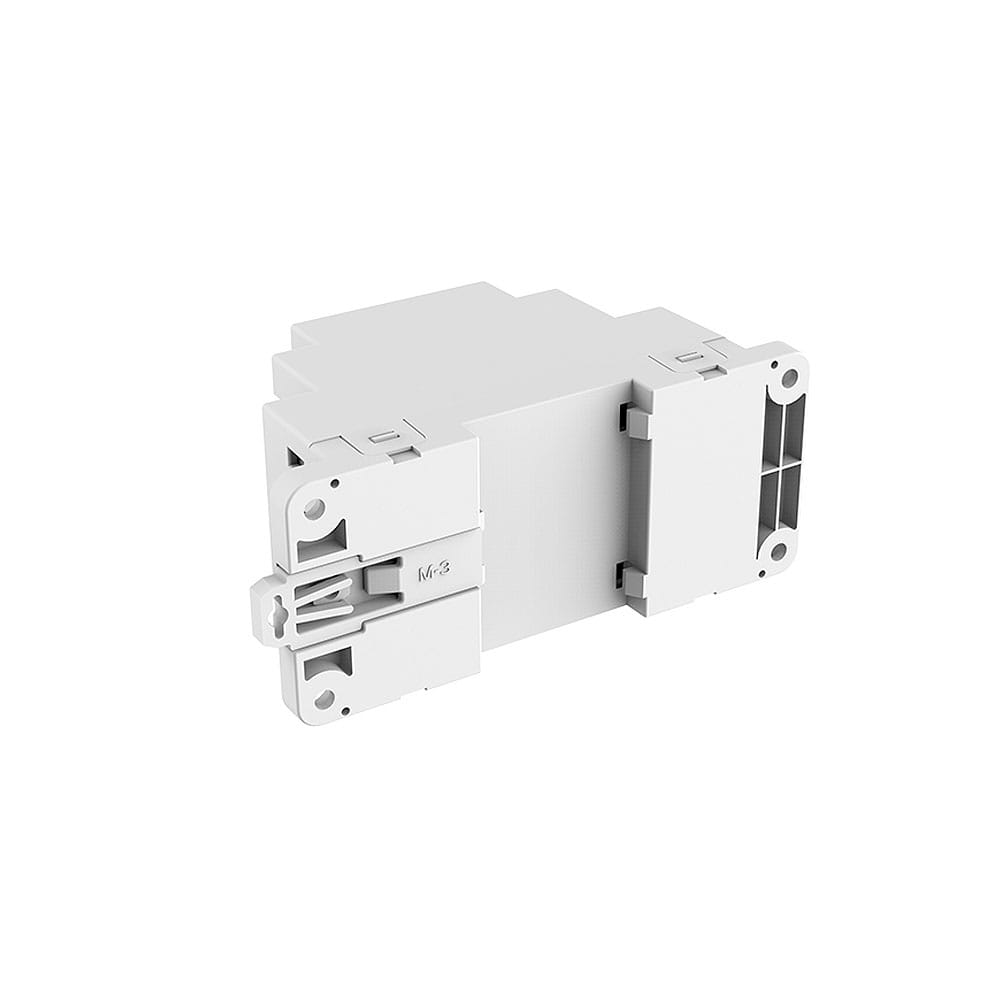

12. Obudowa przeznaczona do montażu na szynę DIN TH-35
13. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
14. Wysoka jakość zastosowanych komponentów
15. 5 letnia gwarancja

Poznaj serie produktu - Sterowniki 0/1-10V

Sterowniki LED 0/1-10V, to seria produktów zawierająca urządzenia przeznaczone do kontroli oświetlenia LED przy użyciu napięcia w zakresie 0-10V bądź 1-10V. W przypadku sterowników 0-10V najistotniejszym parametrem jest różnica w wartości napięcia. Im wyższe napięcie tym większy poziom jasności. Dla klasycznych kontrolerów LED, które uzyskują dostęp poprzez takie sterowanie jest fakt posiadania wyjścia sterowanego sygnałem PWM, przez co możemy zastosować ściemniacz 0-10V który połączymy przewodowo z wejściem odbiornika, natomiast na wyjściu i tak możemy zastosować standardową taśmę do LED ponieważ sygnał zostanie skonwertowany. W tej kategorii znajdą Państwo szereg paneli naściennych z obrotowym potencjometrem, dotykowe szklane panele led czy gotowe zasilacze posiadające wejście sterowania 0-10V.

Dekodery DMX512, to urządzenia pozwalające na przetworzenie sygnału cyfrowego otrzymanego przez urządzenie nadawcze DMX512, na które składać się może panel naścienny czy konsola DMX na pożądany przez nas sygnał PWM (w tym przypadku triak na wyjściu). Pozwala to na wykorzystanie wyjścia sterowanego przez wspomniany system DMX512 do oświetlenia LED na które składać się mogą różne źródła lamp – od prądowych opraw LED, zahaczając o tradycyjne już taśmy LED a ściemniane żarówki 230V. Każdy z uprzednio ustalonego adresu przypisany jest do jednego kanału, przez co możemy stworzyć różne warianty sterowania. Plusem takiego rozwiązania są ogromne możliwości w tworzeniu jeden wspólnej zsynchronizowanej sieci, która jest w pełni gotowa do pracy i przyszłej rozbudowy.

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED. Jeśli ściemnianie led miało by być perfekcyjnie wykonane, na pewno realizowane by było przez sterowniki led wykorzystujące ściemniane liniowe. Ten typ ściemniania pozwala na idealne odwzorowanie wartości żądanej - jeden do jeden. Oznacza to iż każdy % natężenia jasności ustalony na urządzeniu nadawczym, będzie widoczny na podłączonym oświetleniu LED.
