Odbiornik LED 0/1-10V - Mono - 230VAC / 12VDC - L4-M
Opis

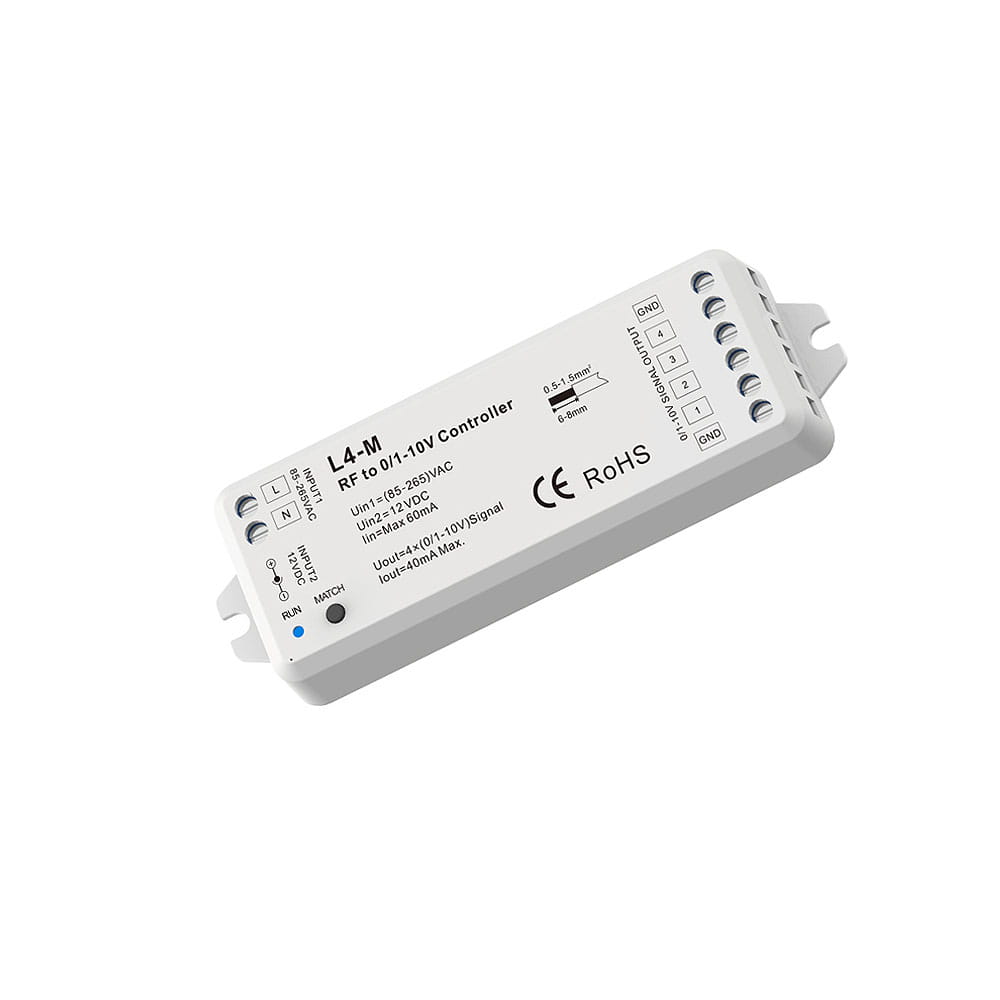

To urządzenie odbiorcze, służące do uzyskania kontroli nad wyjściami posiadającymi napięcie 0/1-10V (np. ściemniacz 0-10V). Odbiornik L4-M umożliwia dostęp do czterech wyjść, do których podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą ściemniacza 0/1-10V. Podstawową formą komunikacji odbiornika L4-M jest droga radowa, umożliwiająca komunikacje w zakresie 30 metrów w terenie otwartym realizowanym poprzez częstotliwość 2,4GHz. Odbiornik L4-M wyróżnia się dwoma formami zasilania - 230VAC bez konieczności stosowania dodatkowego zasilania oraz odseparowanym wejściem 12V dedykowane na stałe napięcie. Montaż dedykowany do nawierzchniowych powierzchni. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- 0/1-10V jednokolorowych
Cechy odbiornika L4-M
- Dedykowany dla instalacji bazującej na napięciu 0/1-10V
- Cztery kanały do wykorzystania
- Dwa sposoby zasilania - 230VAC bądź 12VDC
- Wyjścia dla ściemniacza 0/1-10V
- Maksymalna dopuszczalna obciążalność wyjścia - 10mA
- Komunikacja radiowa wykorzystująca częstotliwość 2,4GHz
- Zasięg komunikacji radiowej rzędu 30 metrów w terenie otwartym
- Płynna praca ściemniania w zakresie 0-100%)
- Wykres ściemniania - ściemnianie napięciem 0/1-10V
- Obudowa dedykowana do nawierzchniowych powierzchni
- Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - Sterowniki 0/1-10V
Sterowniki LED 0/1-10V, to seria produktów zawierająca urządzenia przeznaczone do kontroli oświetlenia LED przy użyciu napięcia w zakresie 0-10V bądź 1-10V. W przypadku sterowników 0-10V najistotniejszym parametrem jest różnica w wartości napięcia. Im wyższe napięcie tym większy poziom jasności. Dla klasycznych kontrolerów LED, które uzyskują dostęp poprzez takie sterowanie jest fakt posiadania wyjścia sterowanego sygnałem PWM, przez co możemy zastosować ściemniacz 0-10V który połączymy przewodowo z wejściem odbiornika, natomiast na wyjściu i tak możemy zastosować standardową taśmę do LED ponieważ sygnał zostanie skonwertowany. W tej kategorii znajdą Państwo szereg paneli naściennych z obrotowym potencjometrem, dotykowe szklane panele led czy gotowe zasilacze posiadające wejście sterowania 0-10V.
Krzywa ściemniania - charakterystyka pracy
Ściemnianie napięciem 0/1-10V w dużej mierze przypomina hybrydę ściemniania logarytmicznego z liniowym. Na niskich wartościach napięcia, poziom natężenia sygnału PWM wzrasta nieznacznie, przez co możemy dokładniej go wysterować, co prawda wartość PWM względem ustalonej jasności w ściemnianiu logarytmicznym jest dużo bardziej rozbieżna, to krzywa w początkowych wartościach jest bardzo zbliżona. Sytuacja powyżej 6V przypomina ściemnianie liniowe gdzie ustalenie wartości napięcia odpowiada niemalże 1:1 natężeniu jasności dla podłączonego źródła LED (np. taśmy do LED) Zaletą ściemniania LED w instalacjach 0-10V jest czułość sterowania, ponieważ w tym wypadku za zmianę sygnału PWM są odpowiedzialne ściemniacze zmieniające poziom natężenia jasności, pozwoli to uniknąć efektu skokowego ściemniania w przypadku zastosowania taniego ściemniacza do led.
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | odbiornik radiowy |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | 0-10V |
Sposób sterowania oświetleniem | radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej. - 230V AC / wyj. - 12V DC |
Ilość wyjść sterownika | 4 wyjścia |
Typ komunikacji | jednokierunkowa |
Krzywa ściemniania | 0/1-10V |
Zasięg komunikacji | do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Dodatkowa funkcjonalność/cecha | dedykowany do ściemniaczy 0/1-10V |
Wymiary | 114 x 38 x 20 mm |
Deklaracje i normy bezpieczeństwa | CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328 |
Gwarancja producenta | 60 miesięcy |
