Odbiornik LED 0/1-10V (ZigBee) - Mono - 230VAC - L1(WZ)

To urządzenie odbiorcze, służące do uzyskania kontroli nad wyjściem posiadającym napięcie 0/1-10V (np. ściemniacz 0-10V). Odbiornik L1(WZ) umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą ściemniacza 0/1-10V. Podstawową formą komunikacji odbiornika L1(WZ) jest droga radiowa, umożliwiająca komunikacje w zakresie 30 metrów w terenie otwartym realizowanym poprzez częstotliwość 2,4GHz. Alternatywnie odbiornik L1(WZ) wyróżnia się zasilaniem 230VAC bez konieczności stosowania dodatkowego zasilania oraz montażem bezpośrednio do puszki fi60. Względem modelu L1(WZ) posiada możliwość uzyskania kontroli poprzez naszą sieć WiFi. Łączność w przypadku tej pracy realizowana jest dedykowaną aplikacje Tuya, która pozwala na szereg dodatkowych opcji jak np. ustalenie timera czy różnych scen sterowania. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.

1. 0/1-10V jednokolorowych
2. ZigBee wspieranej przez ten system sterowania

Cechy odbiornika L1(WZ)

1. Dedykowany dla instalacji bazującej na napięciu 0/1-10V
2. Jeden kanał do wykorzystania
3. Zasilanie bezpośrednio z sieci 230VAC
4. Wyjście dla ściemniacza 0/1-10V
5. Maksymalna dopuszczalna obciążalność wyjścia - 20mA
6. Komunikacja radiowa wykorzystująca częstotliwość 2,4GHz
7. Zasięg komunikacji radiowej rzędu 30 metrów w terenie otwartym
8. Alternatywny dostęp do urządzenia przy użyciu sieci WiFi
9. Dedykowana aplikacja na urządzenia mobilne umożliwiająca np. ustalenie timera
10. Wspierany przez system sterowania ZigBee
11. Płynna praca ściemniania w zakresie 0-100%)
12. Możliwość ustalenia trybu pracy wyjścia - 0-10V / 1-10V
13. Wykres ściemniania - ściemnianie napięciem 0/1-10V

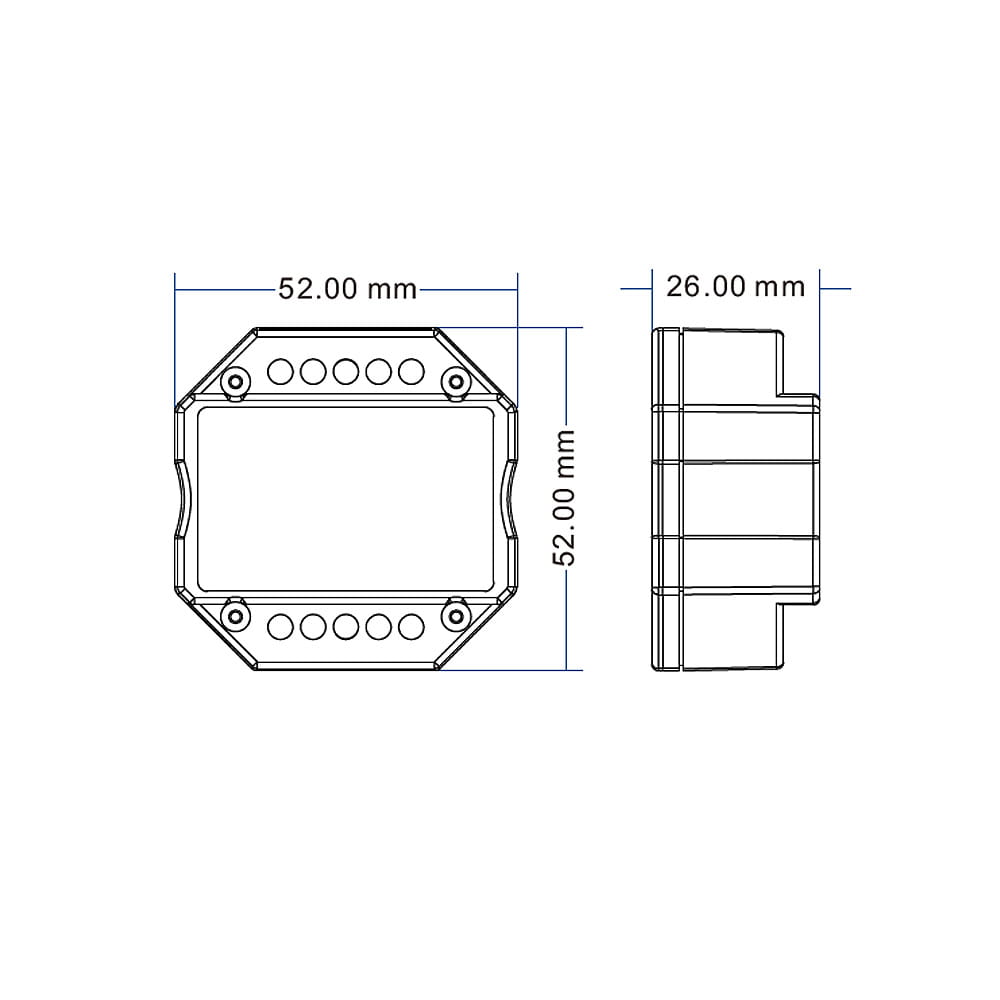

14. Obudowa dedykowana do standardowej puszki fi60
15. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
16. Wysoka jakość zastosowanych komponentów
17. 5 letnia gwarancja

Poznaj serie produktu - Sterowniki 0/1-10V

Sterowniki LED 0/1-10V, to seria produktów zawierająca urządzenia przeznaczone do kontroli oświetlenia LED przy użyciu napięcia w zakresie 0-10V bądź 1-10V. W przypadku sterowników 0-10V najistotniejszym parametrem jest różnica w wartości napięcia. Im wyższe napięcie tym większy poziom jasności. Dla klasycznych kontrolerów LED, które uzyskują dostęp poprzez takie sterowanie jest fakt posiadania wyjścia sterowanego sygnałem PWM, przez co możemy zastosować ściemniacz 0-10V który połączymy przewodowo z wejściem odbiornika, natomiast na wyjściu i tak możemy zastosować standardową taśmę do LED ponieważ sygnał zostanie skonwertowany. W tej kategorii znajdą Państwo szereg paneli naściennych z obrotowym potencjometrem, dotykowe szklane panele led czy gotowe zasilacze posiadające wejście sterowania 0-10V.

Krzywa ściemniania - charakterystyka pracy

Ściemnianie napięciem 0/1-10V w dużej mierze przypomina hybrydę ściemniania logarytmicznego z liniowym. Na niskich wartościach napięcia, poziom natężenia sygnału PWM wzrasta nieznacznie, przez co możemy dokładniej go wysterować, co prawda wartość PWM względem ustalonej jasności w ściemnianiu logarytmicznym jest dużo bardziej rozbieżna, to krzywa w początkowych wartościach jest bardzo zbliżona. Sytuacja powyżej 6V przypomina ściemnianie liniowe gdzie ustalenie wartości napięcia odpowiada niemalże 1:1 natężeniu jasności dla podłączonego źródła LED (np. taśmy do LED) Zaletą ściemniania LED w instalacjach 0-10V jest czułość sterowania, ponieważ w tym wypadku za zmianę sygnału PWM są odpowiedzialne ściemniacze zmieniające poziom natężenia jasności, pozwoli to uniknąć efektu skokowego ściemniania w przypadku zastosowania taniego ściemniacza do led.
