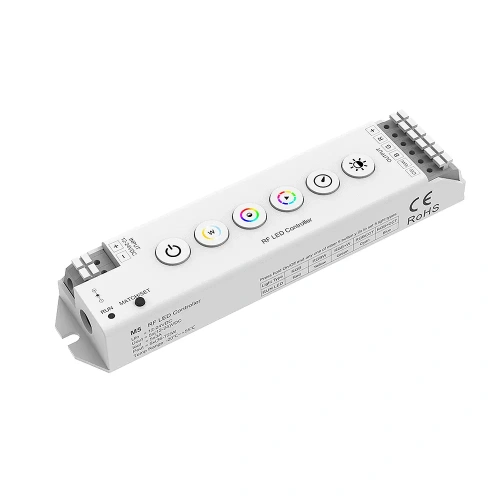

Odbiornik LED 3w1 - RGB / RGB+W / RGB+CCT - 12-24V DC 5x3A - M5

To sterownik LED w formie urządzenia odbiorczego, który służy do uzyskania kontroli nad wielokolorowym oświetleniem LED wraz z możliwością zmiany temperatury barwowej RGB+CCT (np. taśma LED RGB+CCT) Odbiornik M5 umożliwia dostęp do pięciu wyjść, do których podłączone oświetlenie może być za równo ściemniane/rozjaśniane, oraz sterowane w zakresie palety barw RGB oraz temperatury barwowej 2700-6500K za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika M5 jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led. Posiada również manualne przyciski na obudowie pozwalające na uzyskanie pełnego sterowania. Do urządzenia możemy również podłączyć taśmę LED wielokolorową RGB oraz wielokolorową z dodatkową barwą biała RGB+W.

Odbiornik M5 wyróżnia się zakresem napięcia wejściowego rzędu 12-24V, dużą mocą wyjściową rzędu 15A oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Ponadto posiada manualne przyciski na obudowie pozwalające uzyskać pełne sterowanie. Odbiornik M5 dysponuje również szeregiem zabezpieczeń zwiększających bezpieczeństwo użytkowania. Cechuje go wysoka jakość wykonania oraz pięcioletni okres gwarancyjny.

1. RGB wielokolorowych
2. RGB+W wielokolorowych z dodatkową barwą białą
3. RGB+CCT wielokolorowych z możliwością zmiany temperatury barwowej

Cechy odbiornika M5

1. Zastosowanie dla taśm wielokolorowych RGB /RGB+W /RGB+CCT
2. Pięć kanałów do wykorzystania
3. Zakres napięcia wejściowego/wyjściowego 12-24V
4. Dopuszczalny maksymalny prąd o wartości 15A
5. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
6. Manualne przyciski na obudowie umożliwiające bezpośredni dostęp
7. Komunikacja wykorzystująca drogę radiową 2.4Ghz
8. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
9. Możliwość przypisania dziesięciu urządzeń nadawczych
10. Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%
11. Częstotliwość PWM dla sterownika LED -2kHz
12. Szereg dodatkowych zabezpieczeń - odwrócona polaryzacja /zwarciowe /termiczne /przeciążeniowe
13. Wykres ściemniania - logarytmiczny
14. Kompaktowa obudowa wraz z otworami do stałego montażu
15. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
16. Wysoka jakość zastosowanych komponentów
17. 5 letnia gwarancja

Poznaj serie produktu - odbiorniki LED z dodatkowymi przyciskami

Odbiorniki LED z przyciskami na obudowie, dedykowane są do instalacji bazujących na oświetleniu LED. Dominującą cechą tej serii są wbudowane przyciski na obudowie urządzenia, które pozwalają na pełną kontrolę podłączonej taśmy LED bez konieczności stosowania przycisków dzwonkowych czy dodatkowych pilotów radiowych. Tymi przyciskami możemy zarówno ściemnić jak i rozjaśnić oraz włączyć/wyłączyć instalacje LED składającą się ze wspomnianej już taśmy LED. Serie tą cechuje również duża obciążalność wyjściowa oraz zaskakujące niewielkie rozmiary.

Bezprzewodowa forma komunikacji sterowników LED – eliminacja kluczowych wad

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
