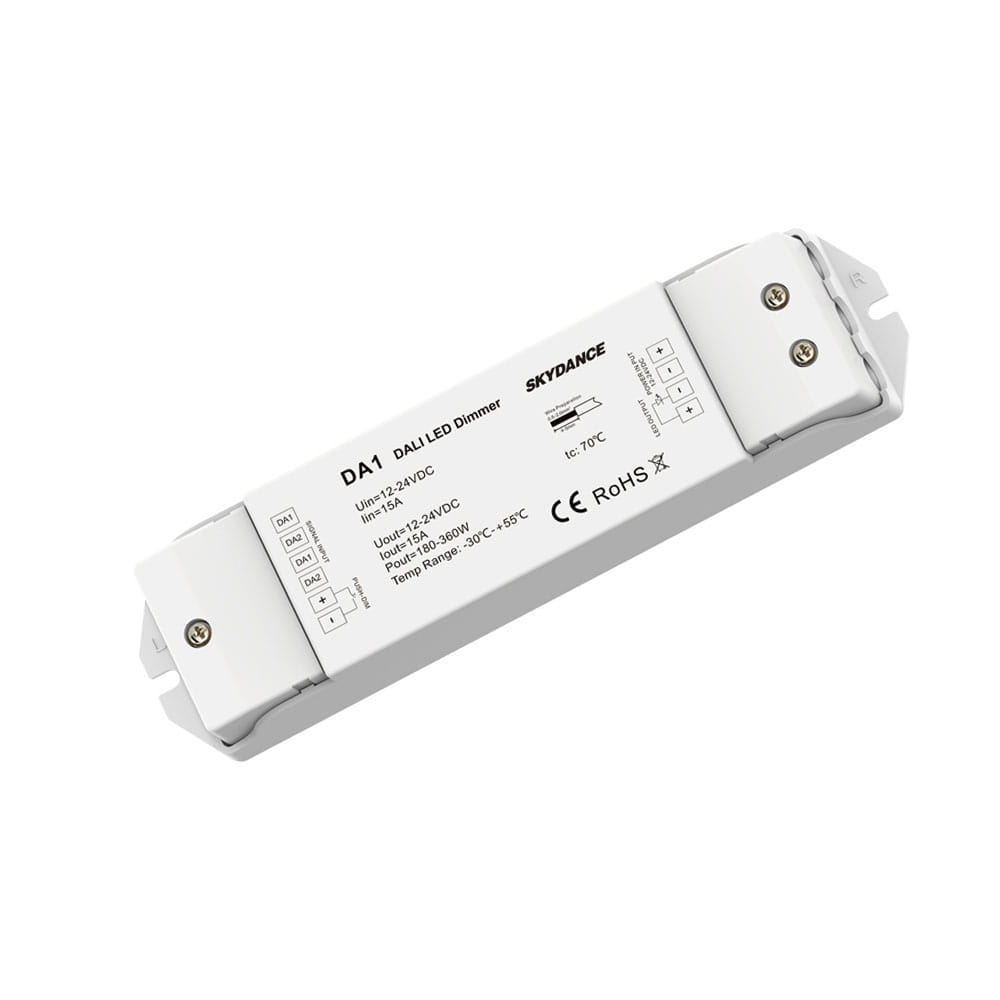

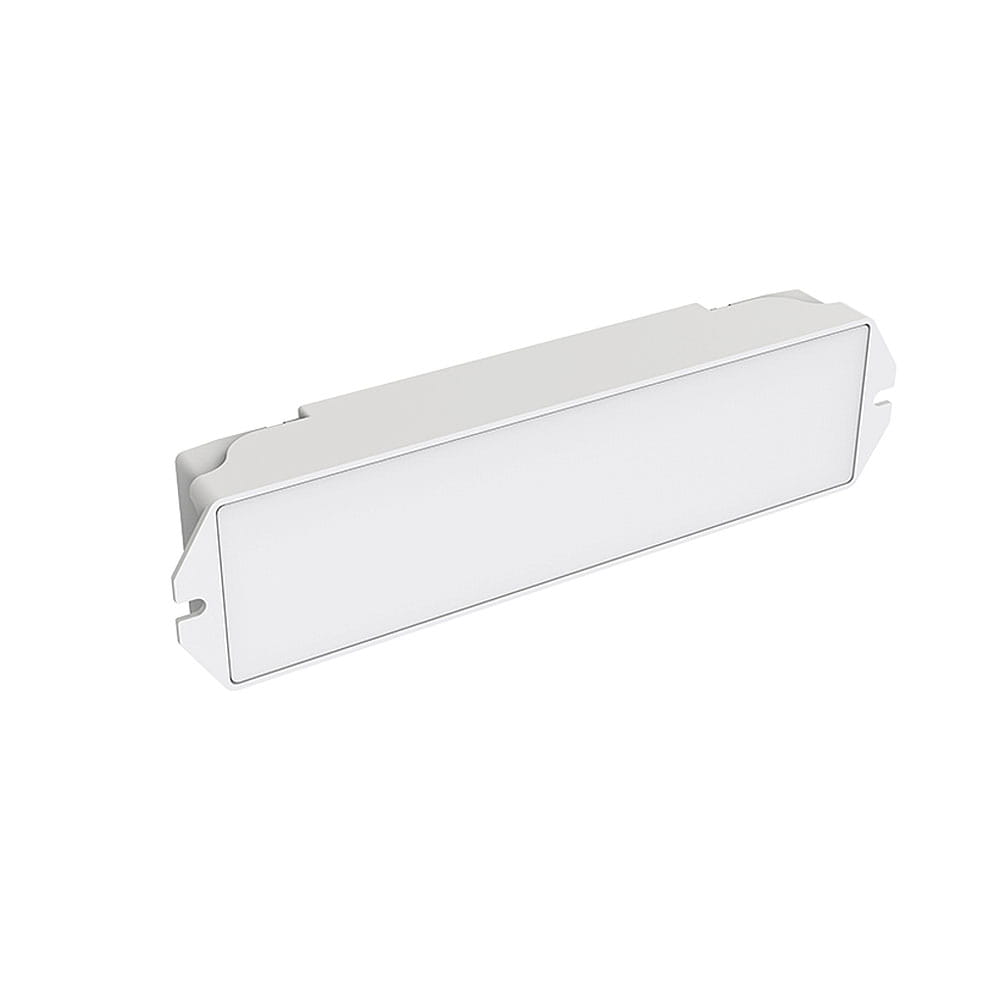

Odbiornik LED DALI - Mono - 12-24 DC 15A - DA1

Dostępność: dostępny w magazynie
Produkt wysyłamy: do 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 142,70 zł 142.70
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 116,02 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni

Opis

To urządzenie odbiorcze, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadających maksymalny prąd wyjściowy 15A (np. taśma LED jednokolorowa). Odbiornik DA1 umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą systemu sterowania DALI. Podstawową formą komunikacji odbiornika DA1 jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Posiada wbudowany wyświetlacz LCD ukazujący aktualny adres urządzenia.



Odbiornik LED został wzbogacony o dodatkowe niezależne wejście na przycisk dzwonkowy umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik DA1 wyróżnia się zakresem napięcia wejściowego oraz wyjściowego rzędu 12-24V oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.



Urządzenia komplementarne należy zakupić osobno.

Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz



Zastosowanie do instalacji:
  1. DALI jednokolorowych



Cechy odbiornika DA1

  1. Dedykowany dla instalacji bazującej na systemie sterowania DALI
  2. Jeden kanał do wykorzystania
  3. Zakres napięcia wejściowego/wyjściowego rzędu 12-24V
  4. Maksymalna dopuszczalna obciążalność 15A

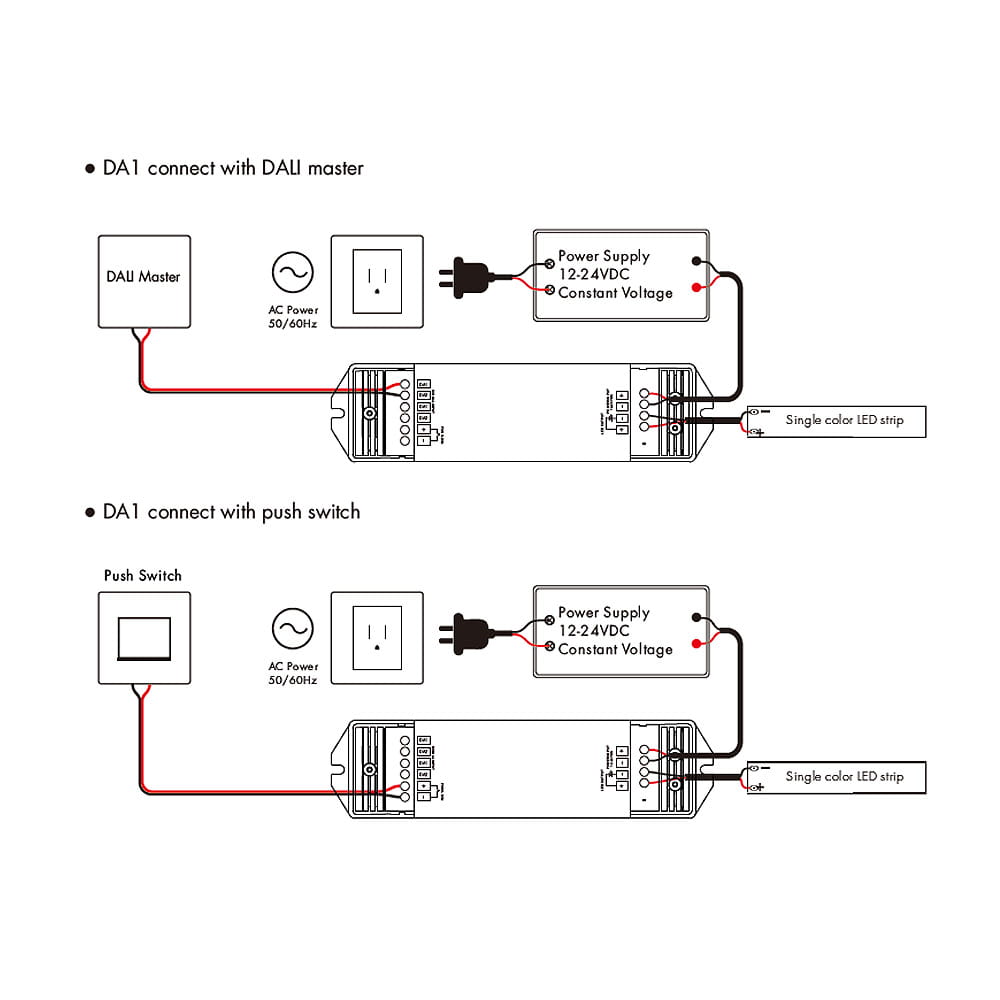

  5. Podłączenie przewodowe wykorzystujące sygnał DALI
  6. Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207
  7. Płynna praca ściemniania w zakresie 0-100%
  8. Szereg dodatkowych zabezpieczeń
  9. Dodatkowe wejście - dla przycisku zwarciowego
  10. Wykres ściemniania - logarytmiczny
  11. Wbudowany wyświetlacz LCD
  12. Kompaktowa obudowa wraz z otworami do stałego montażu
  13. Wysoka jakość zastosowanych komponentów
  14. 5 letnia gwarancja



Poznaj serie produktu - Sterowniki DALI

Poznaj serie produktu - Sterowniki DALI

Sterowniki LED DALI, to jasno sprecyzowane urządzenia służące do kontroli oświetlenia LED wykorzystujące cyfrowy system sterowania oparty na sprawdzonej i cenionej na rynku technologii DALI (ang. Digital Addressable Lighting Interface) Produkty z systemu DALI charakteryzują się wspólną siecią (magistralą), do której podłączamy urządzenia odbiorcze. Istotną cechą sterowników DALI jest wysoka synchronizacja wspólnych urządzeń, duże możliwości sterowania oraz spora kompatybilność z uwagi na całą gamę urządzeń współpracujących, w tym nie tylko sterowników do led. Produkty skonstruowane w oparciu o system DALI posiadają wbudowany wyświetlacz LCD, który ukazuje uprzednio ustalony adres, co znaczącą ułatwia dostęp do oświetlenia LED. Niektóre z produktów mogą być również dodatkowo wzbogacone o niezależne sterowanie np. używając wejścia dla przycisku zwiernego..



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach powyżej 50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.



Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji MONO (jednokolorowa)
System sterowania oświetleniem DALI
Sposób sterowania oświetleniem przewodowo
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-24V DC
Maksymalny prąd wyjściowy 15A
Ilość wyjść sterownika 1 wyjście
Typ komunikacji dwukierunkowa
Częstotliwość PWM 500Hz
Krzywa ściemniania logarytmiczna
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -30 do + 55°C
Klasa szczelności IP20
Montaż nawierzchniowo
Dodatkowa funkcjonalność/cecha dodatkowe wejście bezpotencjałowe "push switch"
Zabezpieczenia odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne

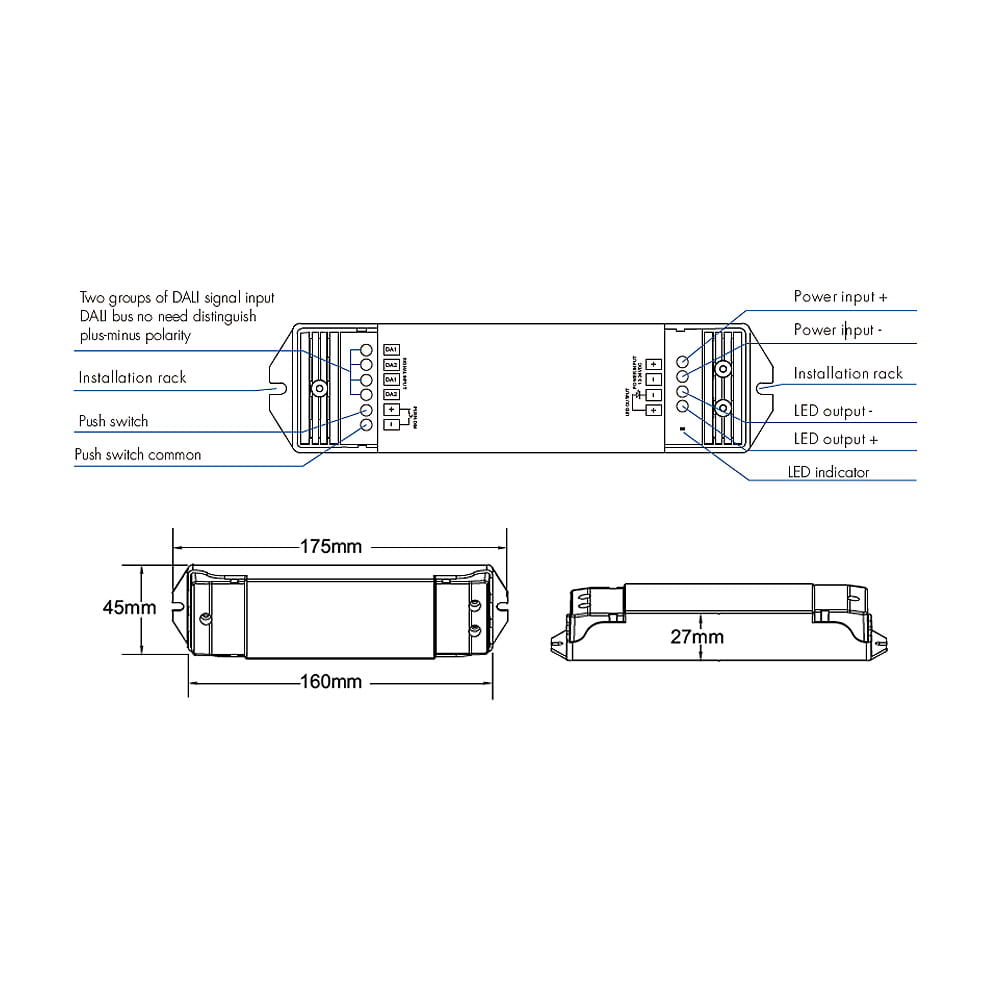

Wymiary 175 (160) x 45 x 27mm
Deklaracje i normy bezpieczeństwa CE, RoHs
Gwarancja producenta 60 miesięcy
