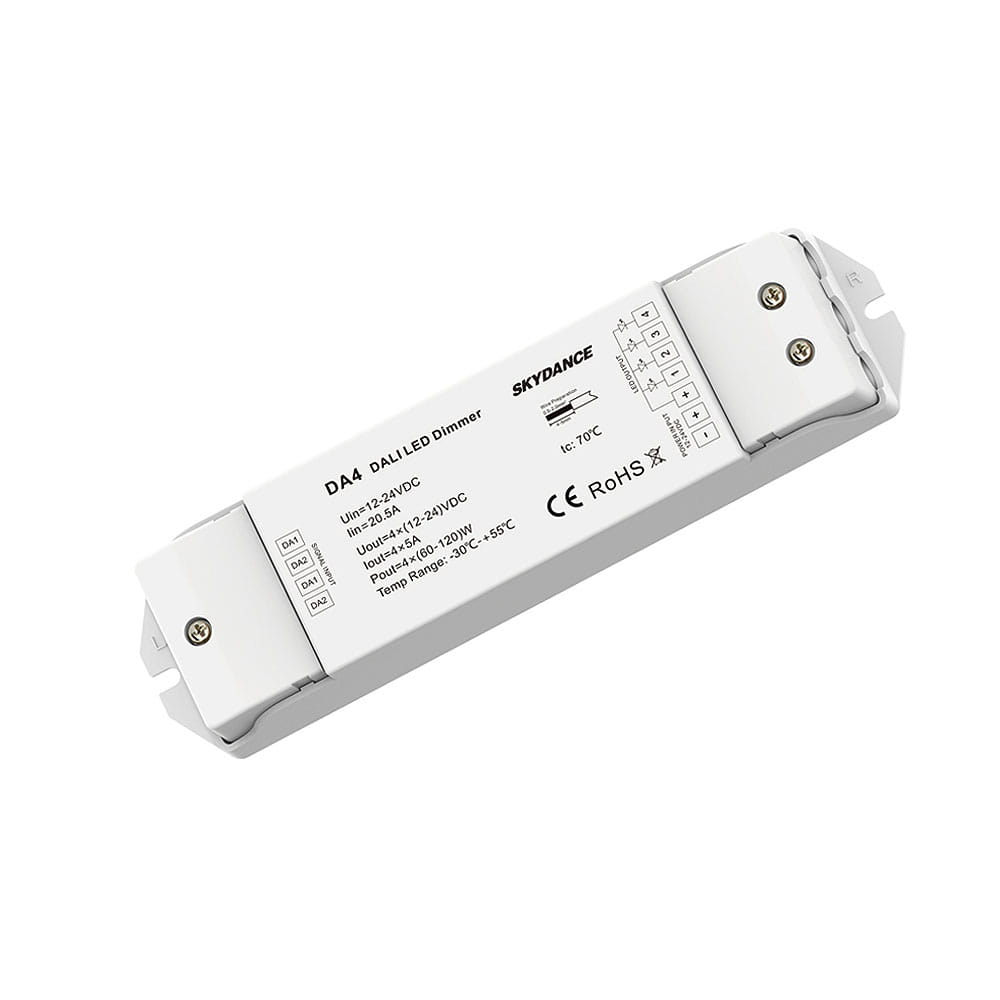

Odbiornik LED DALI - Mono - 12-24 DC 4x5A - DA4

To urządzenie odbiorcze, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadających maksymalny prąd wyjściowy 20A (np. taśma LED monochromatyczna). Odbiornik DA4 umożliwia dostęp do czterech wyjść, do których podłączone oświetlenie led może być dowolnie ściemniane oraz rozjaśniane za pomocą systemu sterowania DALI. Podstawową formą komunikacji odbiornika DA4 jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Posiada wbudowany wyświetlacz LCD ukazujący aktualny adres urządzenia. Współpracuje ze standardowymi protokołami komunikacji - IEC 62386-102, IEC 62386-207.

Odbiornik DA4 wyróżnia się zakresem napięcia wejściowego oraz wyjściowego rzędu 12-24V oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.

1. DALI jednokolorowych

Cechy odbiornika DA4

1. Dedykowany dla instalacji bazującej na systemie sterowania DALI
2. Cztery kanały do wykorzystania
3. Zakres napięcia wejściowego/wyjściowego rzędu 12-24V
4. Maksymalna dopuszczalna obciążalność 20A
5. Podłączenie przewodowe wykorzystujące sygnał DALI
6. Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207
7. Płynna praca ściemniania w zakresie 0-100%
8. Szereg dodatkowych zabezpieczeń
9. Wykres ściemniania - logarytmiczny
10. Wbudowany wyświetlacz LCD
11. Kompaktowa obudowa wraz z otworami do stałego montażu
12. Wysoka jakość zastosowanych komponentów
13. 5 letnia gwarancja

Poznaj serie produktu - Sterowniki DALI

Sterowniki LED DALI, to jasno sprecyzowane urządzenia służące do kontroli oświetlenia LED wykorzystujące cyfrowy system sterowania oparty na sprawdzonej i cenionej na rynku technologii DALI (ang. Digital Addressable Lighting Interface) Produkty z systemu DALI charakteryzują się wspólną siecią (magistralą), do której podłączamy urządzenia odbiorcze. Istotną cechą sterowników DALI jest wysoka synchronizacja wspólnych urządzeń, duże możliwości sterowania oraz spora kompatybilność z uwagi na całą gamę urządzeń współpracujących, w tym nie tylko sterowników do led. Produkty skonstruowane w oparciu o system DALI posiadają wbudowany wyświetlacz LCD, który ukazuje uprzednio ustalony adres, co znaczącą ułatwia dostęp do oświetlenia LED. Niektóre z produktów mogą być również dodatkowo wzbogacone o niezależne sterowanie np. używając wejścia dla przycisku zwiernego..

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach powyżej 50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
