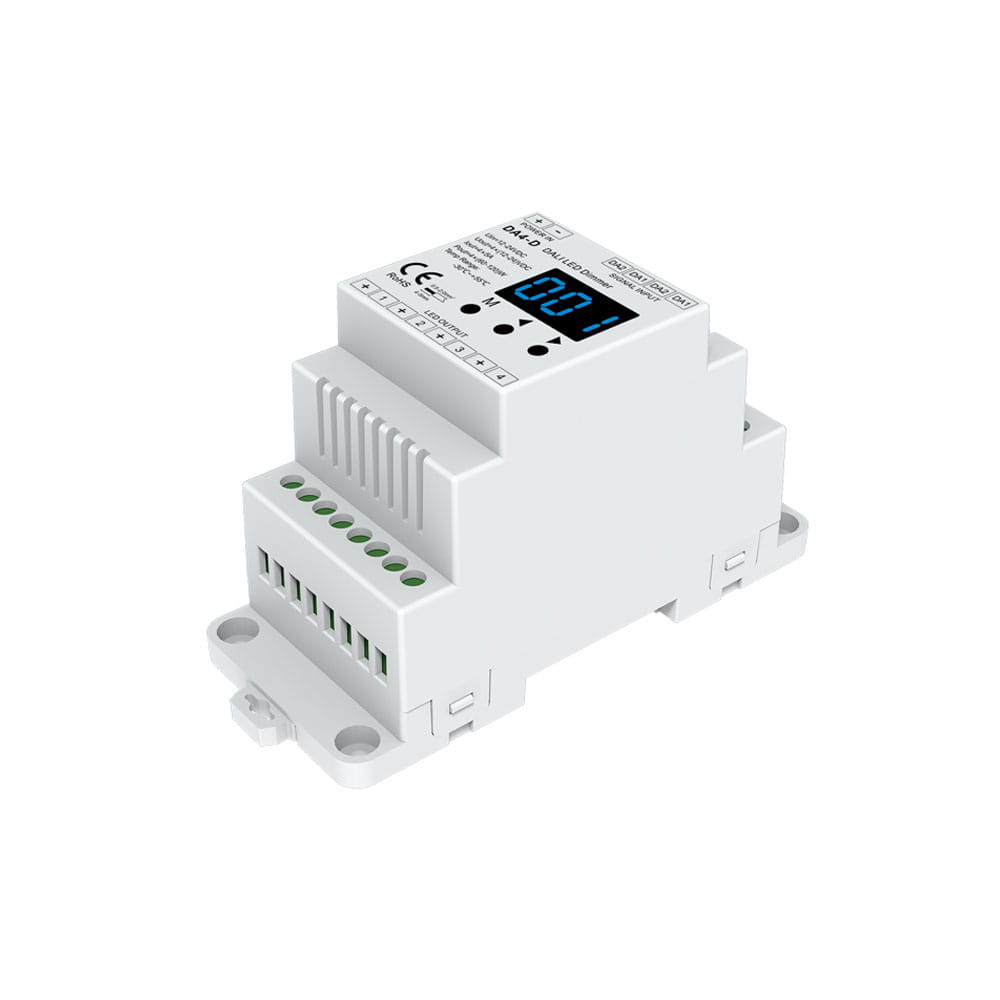

Odbiornik LED DALI - Mono - 12-48 DC 4x5A - DA4-D(W)

To urządzenie odbiorcze, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadających maksymalny prąd wyjściowy 20A (np. taśma LED monochromatyczna). Odbiornik DA4-D umożliwia dostęp do czterech wyjść, do których podłączone oświetlenie led może być dowolnie ściemniane oraz rozjaśniane za pomocą systemu sterowania DALI. Podstawową formą komunikacji odbiornika DA4-D jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Posiada wbudowany wyświetlacz LCD ukazujący aktualny adres urządzenia. Współpracuje ze standardowymi protokołami komunikacji - IEC 62386-102, IEC 62386-207.

Odbiornik DA4-D wyróżnia się szerokim zakresem napięcia wejściowego oraz wyjściowego rzędu 12-48V oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Montaż odbywa się na szynę instalacyjną TH-35 (DIN). Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.

1. DALI jednokolorowych

Cechy odbiornika DA4-D

1. Dedykowany dla instalacji bazującej na systemie sterowania DALI
2. Cztery kanały do wykorzystania
3. Szeroki zakres napięcia wejściowego/wyjściowego rzędu 12-48V
4. Maksymalna dopuszczalna obciążalność 20A

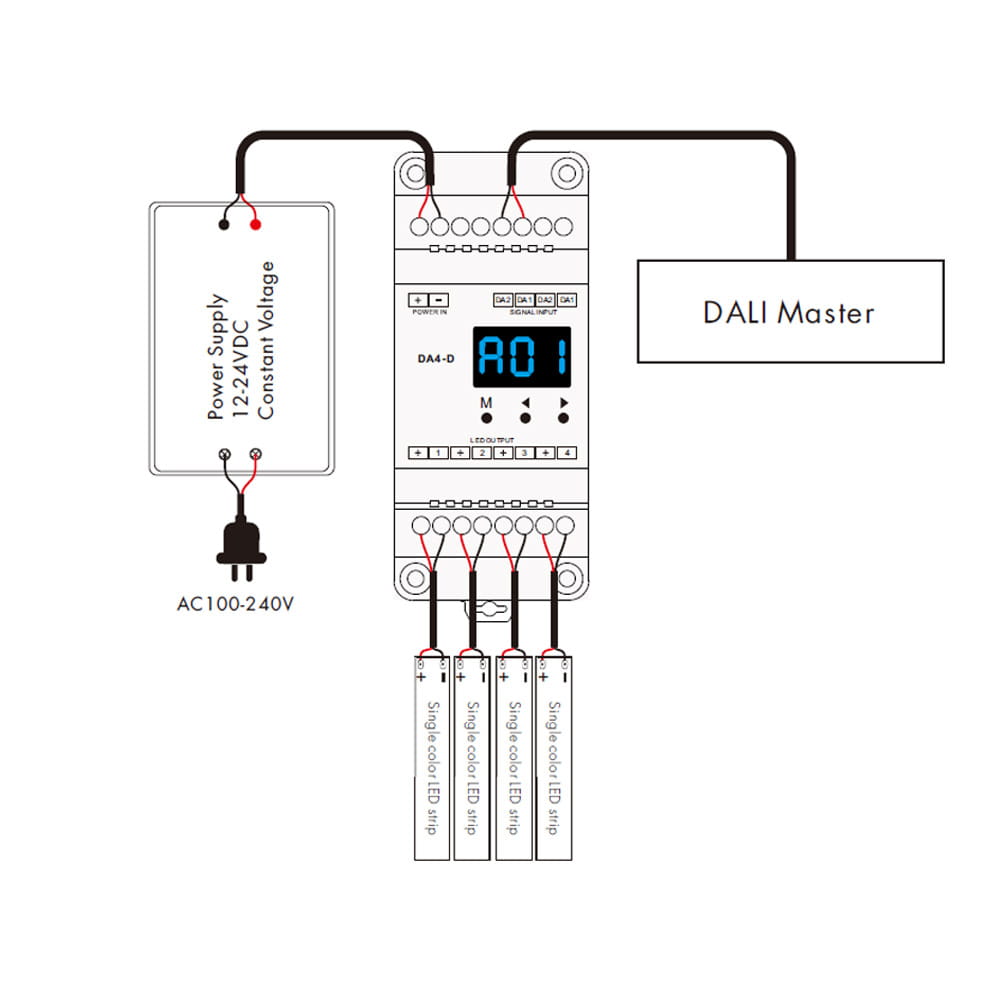

5. Podłączenie przewodowe wykorzystujące sygnał DALI
6. Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207
7. Płynna praca ściemniania w zakresie 0-100%
8. Szereg dodatkowych zabezpieczeń
9. Wykres ściemniania - logarytmiczny

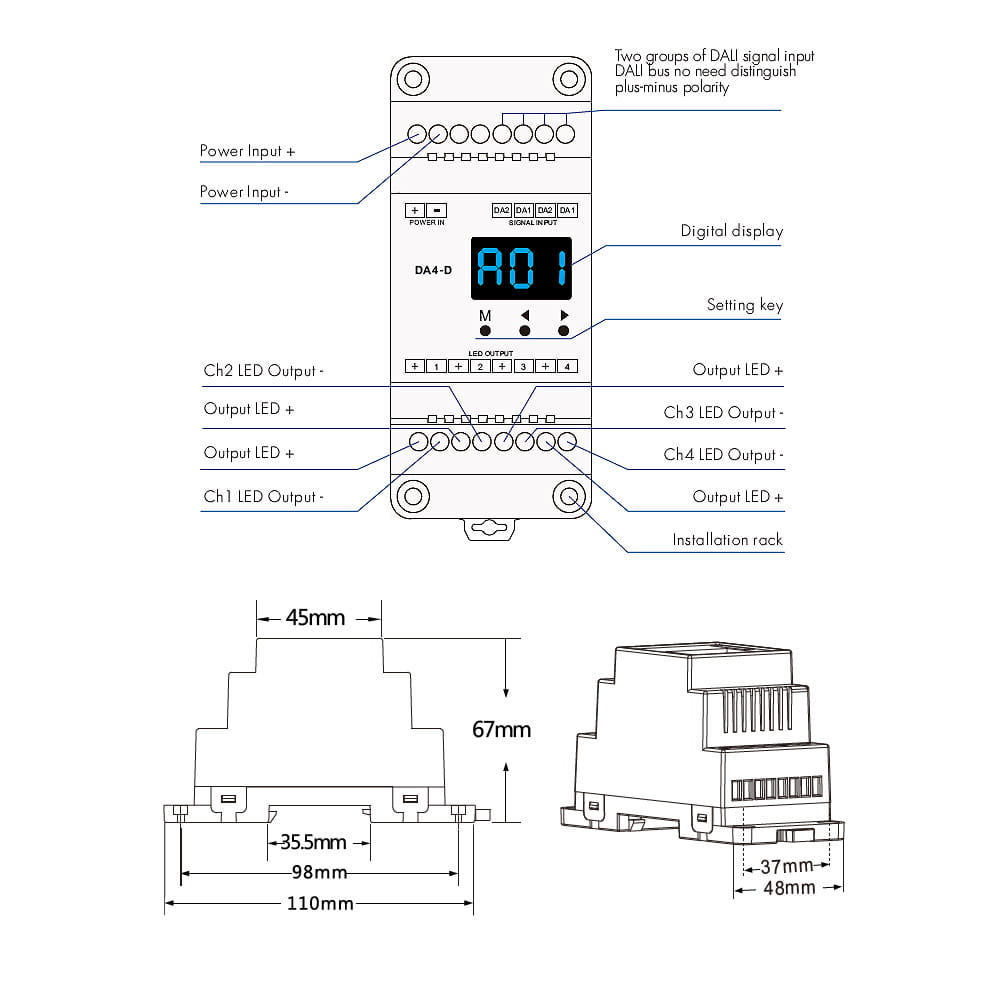

10. Wbudowany wyświetlacz LCD

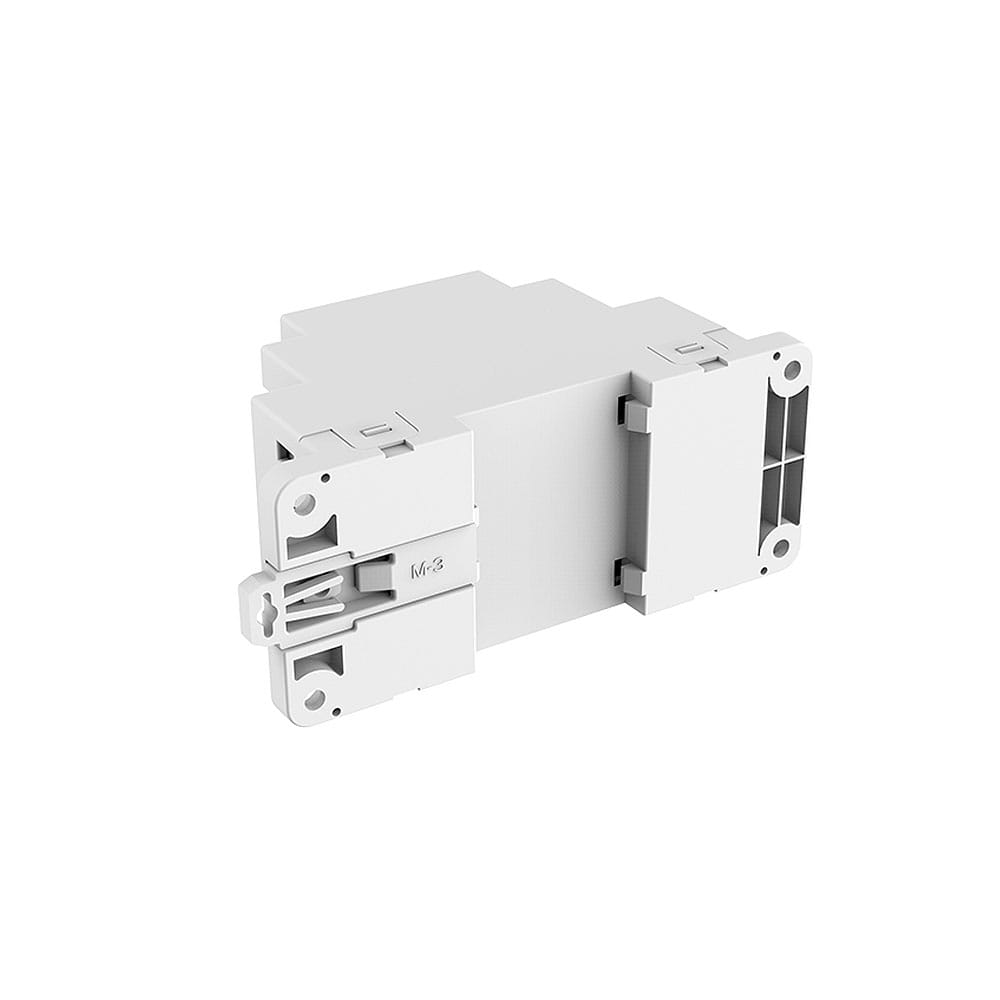

11. Montaż na szynę DIN TH-35
12. Wysoka jakość zastosowanych komponentów
13. 5 letnia gwarancja

Poznaj serie produktu - Sterowniki DALI

Sterowniki LED DALI, to jasno sprecyzowane urządzenia służące do kontroli oświetlenia LED wykorzystujące cyfrowy system sterowania oparty na sprawdzonej i cenionej na rynku technologii DALI (ang. Digital Addressable Lighting Interface) Produkty z systemu DALI charakteryzują się wspólną siecią (magistralą), do której podłączamy urządzenia odbiorcze. Istotną cechą sterowników DALI jest wysoka synchronizacja wspólnych urządzeń, duże możliwości sterowania oraz spora kompatybilność z uwagi na całą gamę urządzeń współpracujących, w tym nie tylko sterowników do led. Produkty skonstruowane w oparciu o system DALI posiadają wbudowany wyświetlacz LCD, który ukazuje uprzednio ustalony adres, co znaczącą ułatwia dostęp do oświetlenia LED. Niektóre z produktów mogą być również dodatkowo wzbogacone o niezależne sterowanie np. używając wejścia dla przycisku zwiernego..

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach powyżej 50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
