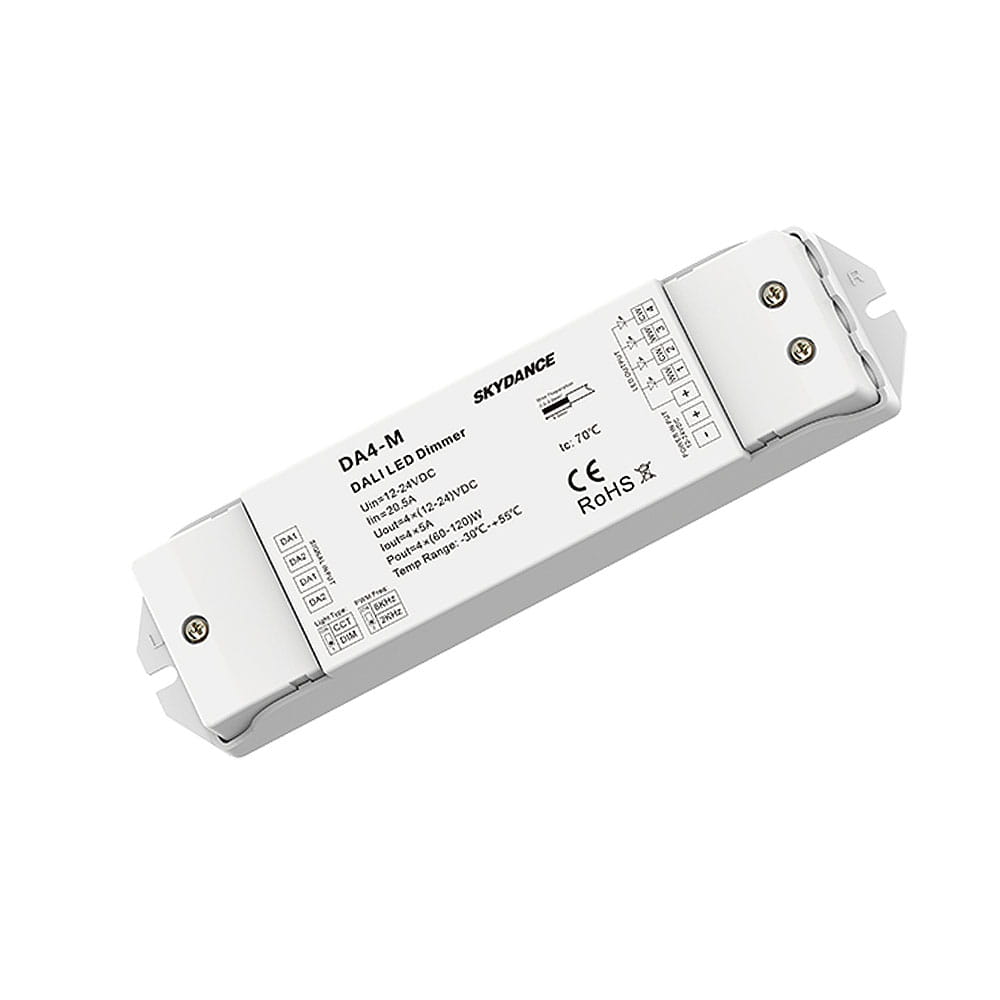

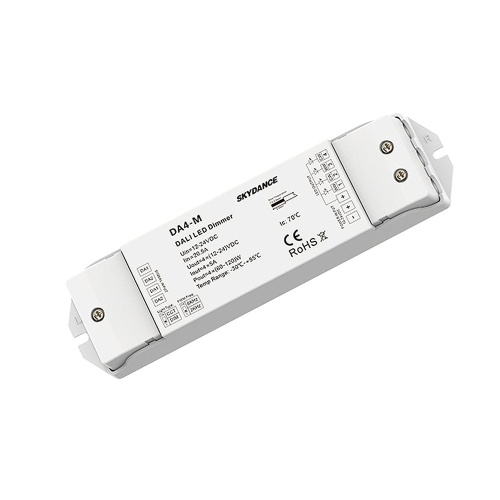

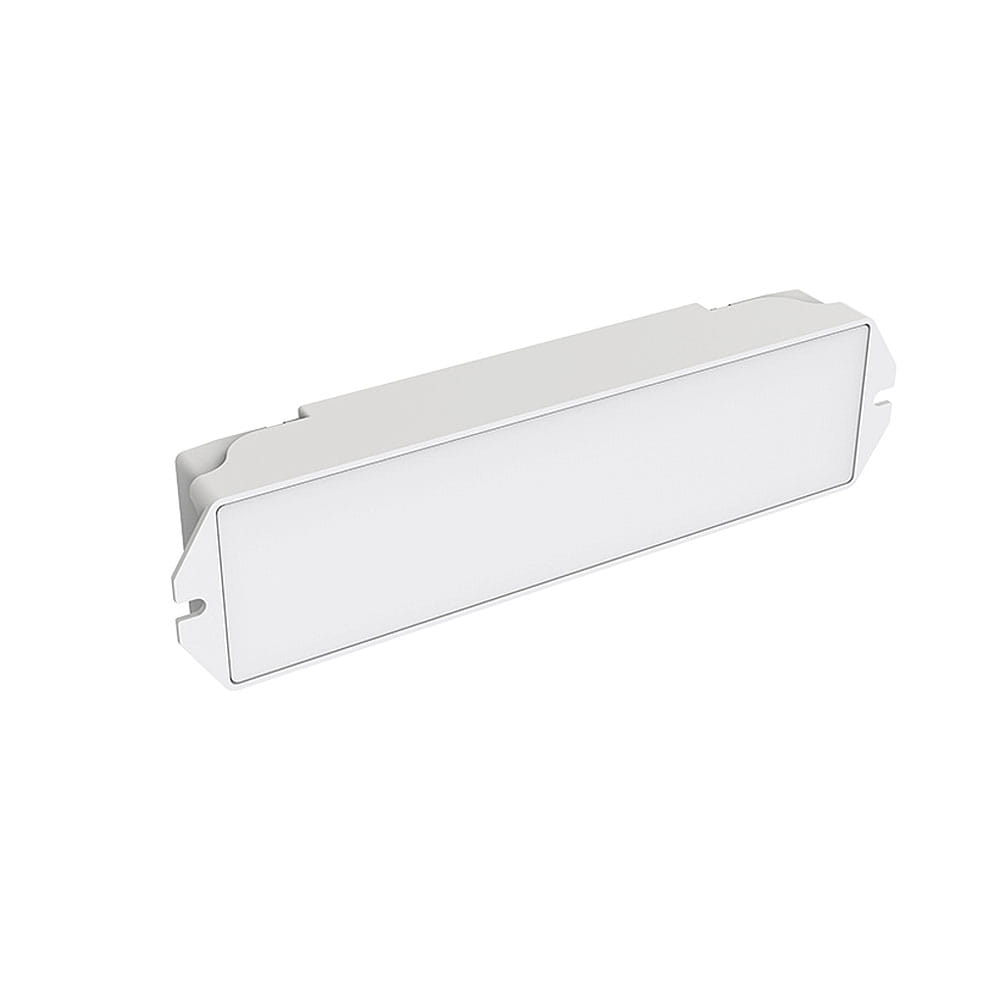

Odbiornik LED DALI - Mono/CCT - 12-24V DC 4x5A - DT8 - DA4-M
Opis
To urządzenie odbiorcze, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadających maksymalny prąd wyjściowy 20A (np. taśma LED monochromatyczna). Odbiornik DA4-M umożliwia dostęp do czterech wyjść, do których podłączone oświetlenie led może być dowolnie ściemniane oraz rozjaśniane za pomocą systemu sterowania DALI. Komuniacja oparta na protokole DT8-TC pozwala również na zastosowanie oświetlenia LED ze zmienną temperaturą CCT, umożliwiając tym samym możliwość zmiany temperatury barwowej w zakresie 2700-6500K. Podstawową formą komunikacji odbiornika DA4-M jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Współpracuje ze standardowymi protokołami komunikacji - IEC 62386-102, IEC 62386-207, IEC 62386-209.
Odbiornik DA4-M wyróżnia się zakresem napięcia wejściowego oraz wyjściowego rzędu 12-24V oraz płynną pracą ściemniania PWM, która może być regulowana w dwóch poziomach 2kHz oraz 8kHz co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- DALI jednokolorowych MONO
- DALI ze zmienną temperaturą barwową CCT
Cechy odbiornika DA4-M
- Dedykowany dla instalacji bazującej na systemie sterowania DALI
- Cztery kanały do wykorzystania
- Zakres napięcia wejściowego/wyjściowego rzędu 12-24V DC
- Maksymalna dopuszczalna obciążalność 20A
- Wybór trybu pracy w zależnosci od instalacji LED (MONO/CCT)
- Możliwość wyboru częstotliwości pracy PWM (2kHz/8kHz)
- Podłączenie przewodowe wykorzystujące sygnał DALI
- Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207, IEC 62386-209
- Współpraca z protokołem DT8-TC
- Płynna praca ściemniania w zakresie 0-100%
- Szereg dodatkowych zabezpieczeń
- Wykres ściemniania - logarytmiczny
- Kompaktowa obudowa wraz z otworami do stałego montażu
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - Sterowniki DALI
Sterowniki LED DALI, to jasno sprecyzowane urządzenia służące do kontroli oświetlenia LED wykorzystujące cyfrowy system sterowania oparty na sprawdzonej i cenionej na rynku technologii DALI (ang. Digital Addressable Lighting Interface) Produkty z systemu DALI charakteryzują się wspólną siecią (magistralą), do której podłączamy urządzenia odbiorcze. Istotną cechą sterowników DALI jest wysoka synchronizacja wspólnych urządzeń, duże możliwości sterowania oraz spora kompatybilność z uwagi na całą gamę urządzeń współpracujących, w tym nie tylko sterowników do led. Produkty skonstruowane w oparciu o system DALI posiadają wbudowany wyświetlacz LCD, który ukazuje uprzednio ustalony adres, co znaczącą ułatwia dostęp do oświetlenia LED. Niektóre z produktów mogą być również dodatkowo wzbogacone o niezależne sterowanie np. używając wejścia dla przycisku zwiernego.
Krzywa ściemniania - charakterystyka pracy
Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach powyżej 50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | odbiornik radiowy |
Typ instalacji | 2w1 z możliwoscią wyboru (MONO/ CCT) |
System sterowania oświetleniem | DALI |
Sposób sterowania oświetleniem | przewodowo |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj - 12-24V DC |
Maksymalny prąd wyjściowy | 20A |
Ilość wyjść sterownika | 4 wyjścia |
Typ komunikacji | dwukierunkowa |
Częstotliwość PWM | 2kHz / 8kHz (możliwość wyboru) |
Krzywa ściemniania | logarytmiczna |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Dodatkowa funkcjonalność/cecha | typ kontroli DT8 (Tc) |
Zabezpieczenia | odwrócona polaryzacja / zwarciowe / przeciążeniowe |

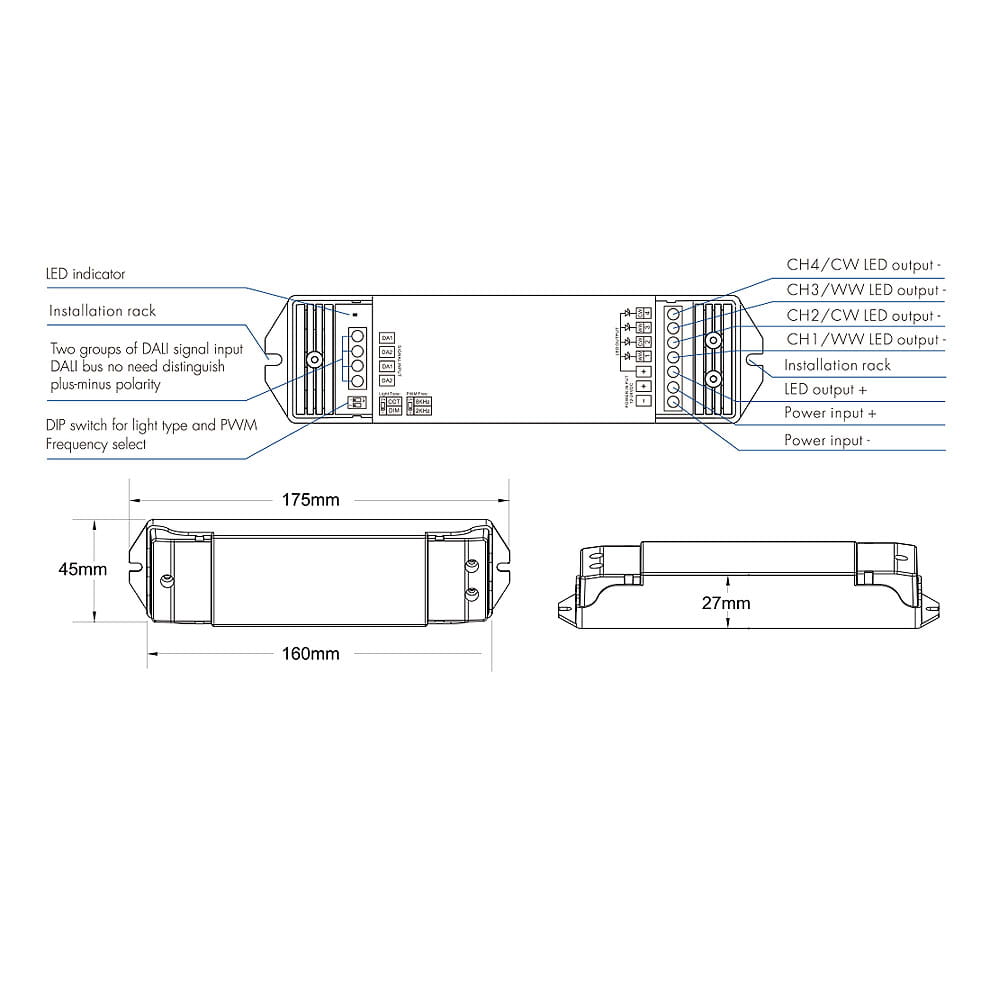

Wymiary | 175 (160) x 45 x 27mm |
Deklaracje i normy bezpieczeństwa | CE, RoHs |
Gwarancja producenta | 60 miesięcy |
