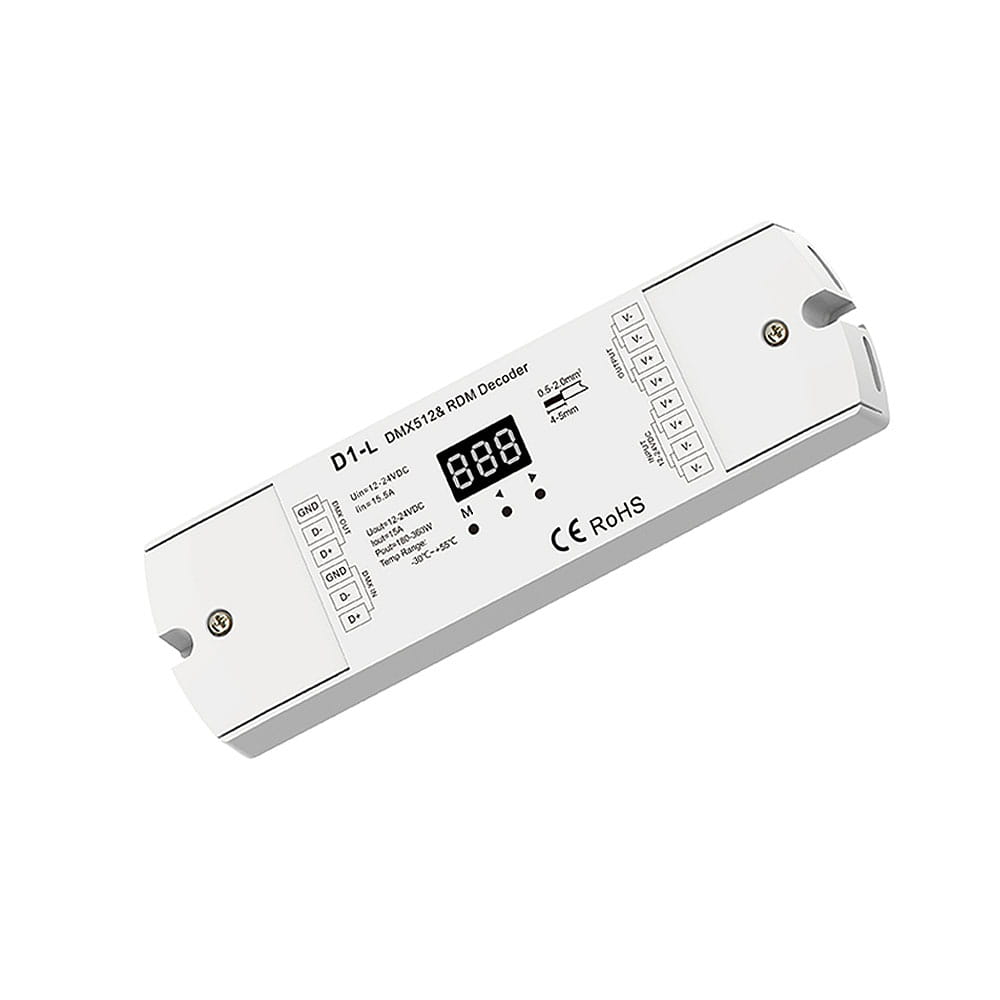

Odbiornik LED DMX512 - 1 kanałowy - 12-24V DC 15A - Dekoder DMX - D1-L

Odbiornik LED DMX512 - 1 kanałowy - 12-24V DC 15A - Dekoder DMX - D1-L, to urządzenie odbiorcze posiadające wbudowany jeden kanał, dla którego możemy określić cyfrowy adres i uzyskać dostęp do sterowania np. monochromatycznym oświetleniem LED. Sterowanie w przypadku dekoderów opartych o system DMX definiuje się jako zmiana jasności, koloru RGB czy temperatury barwowej CCT, bowiem każde wyjście może otrzymać przypisaną cechę, do której dostęp będzie realizowany wykorzystując jego uprzednio ustalony adres. Uzyskanie kontroli nad dekoderem możliwe jest poprzez otrzymanie sygnału cyfrowego DMX512, który jest dekodowany i przetwarzany na sygnał PWM, umożliwiający podłączenie np. taśmy LED. Odbiornik DMX512 D1-L pozwala na obciążenie jednego wyjścia prądem maksymalnie 15A przy napięciu znamionowym 12-24VDC. Ze względu na zastosowanie protokołu RDM istnieje możliwość ustalenia adresu dekodera przy użyciu nadajnika DMX512 (np. konsoli) bądź z poziomu samego dekodera wykorzystując dostępny wyświetlacz LCD.

Dekoder DMX512 D1-L umożliwia zmianę trybu ściemniania pomiędzy liniowym a logarytmicznym oraz częstotliwości PWM, przez co w łatwy sposób możemy zmienić charakterystykę wykonywania pracy w zależności od potrzeby, a sama realizacja odbywa się z poziomu wbudowanego wyświetlacza LCD. Ponadto posiada wbudowane zabezpieczenia – termiczne, przeciążeniowe oraz zwarciowe. Zastosowanie wysokiej jakości komponentów pozwala na ochronę gwarancyjną wynoszącą 5 lat.

1. DMX512 jednokolorowych z wykorzystaniem sygnału DMX512

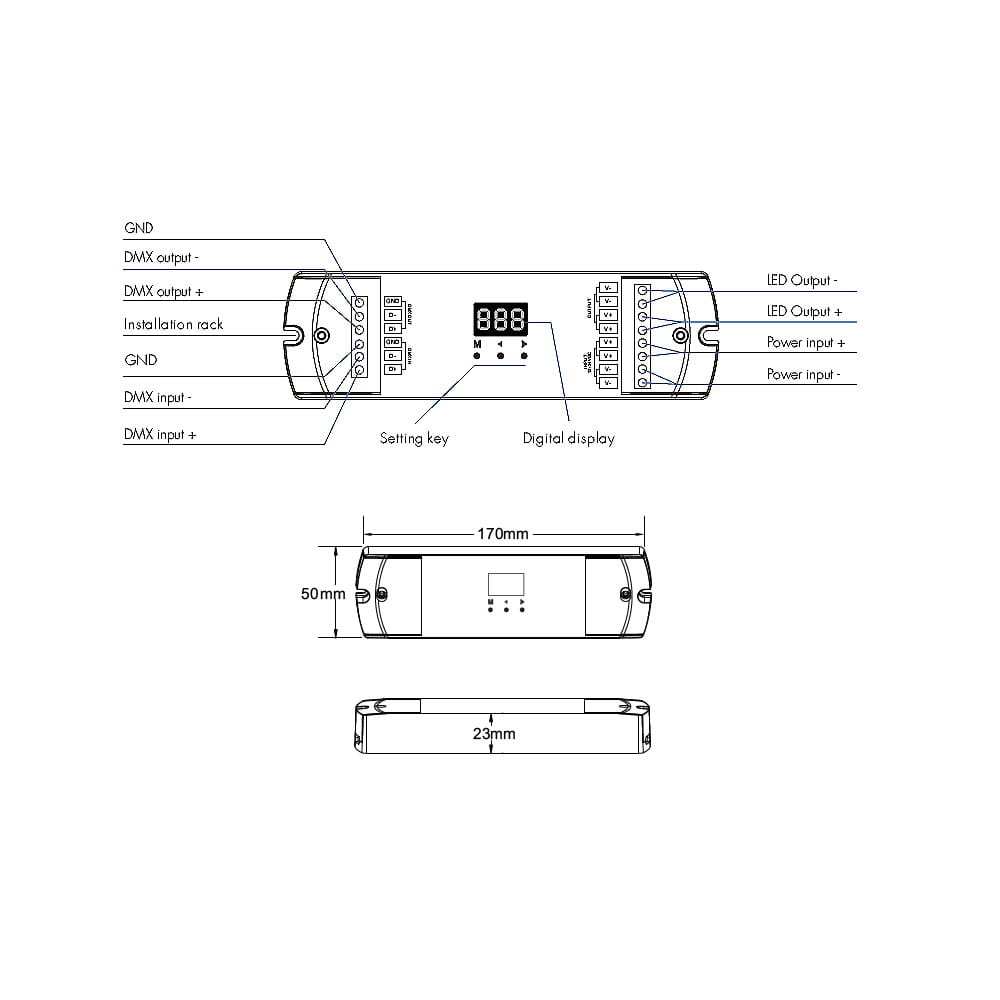

Cechy dekodera D1-L

1. Dedykowany dla oświetlenia LED wspierającego system DMX512
2. Zalecany dla instalacji LED opartej o monochromatyczne oświetlenie LED
3. Jeden kanał do wykorzystania
4. Zakres napięcia wejściowego/wyjściowego 12-24V
5. Dopuszczalny maksymalny prąd o wartości 15A
6. Przewodowa łączność z urządzeniem sterującym
7. Protokół RDM zapewniający dwukierunkową komunikacje
8. Wyświetlacz LCD z możliwością konfiguracji dekodera za pomocą przycisków
9. Tryb wewnętrznej pracy bez konieczności połączenia z systemem DMX512
10. Częstotliwość PWM dla sterownika LED - od 250Hz do 16kHz
11. Dodatkowe zabezpieczenia - termiczne /przeciążeniowe /zwarciowe
12. Wykres ściemniania - logarytmiczny bądź liniowy
13. Kompaktowa obudowa wraz z otworami do stałego montażu
14. Szereg certyfikatów zgodności
15. Wysoka jakość zastosowanych komponentów
16. 5 letnia gwarancja

Poznaj serie produktu - dekodery DMX512

Dekodery DMX512, to urządzenia pozwalające na przetworzenie sygnału cyfrowego otrzymanego przez urządzenie nadawcze DMX512, na które składać się może panel naścienny czy konsola DMX na pożądany przez nas sygnał PWM. Pozwala to na wykorzystanie wyjścia sterowanego przez wspomniany system DMX512 do oświetlenia LED na które składać się mogą różne źródła lamp – od prądowych opraw LED, zahaczając o tradycyjne już taśmy LED a ściemniane żarówki 230V. Każdy z uprzednio ustalonego adresu przypisany jest do jednego kanału, przez co możemy stworzyć różne warianty sterowania. Plusem takiego rozwiązania są ogromne możliwości w tworzeniu jeden wspólnej zsynchronizowanej sieci, która jest w pełni gotowa do pracy i przyszłej rozbudowy.

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED. Jeśli ściemnianie led miało by być perfekcyjnie wykonane, na pewno realizowane by było przez sterowniki led wykorzystujące ściemniane liniowe. Ten typ ściemniania pozwala na idealne odwzorowanie wartości żądanej - jeden do jeden. Oznacza to iż każdy % natężenia jasności ustalony na urządzeniu nadawczym, będzie widoczny na podłączonym oświetleniu LED.

Przykładowa instalacja bazująca na systemie DMX512

System DMX512 przedstawiony na powyższym zdjęciu, to kwintesencja rozbudowanej instalacji LED opartej o zsynchronizowaną komunikacje wraz z dokładną wymianą danych. Ukazane na zdjęciu zostały formy sterowania jakie może przyjąć system sterowania DMX512 wraz z różnymi instalacjami poprzedzonymi nietypowymi urządzeniami, które zostały połączone w sposób umożliwiający łatwy dostęp przy użyciu np. tradycyjnej konsoli DMX, nowoczesnych nadajników DMX czy standardowego PC. Każde z przedstawionych urządzeń posiada swój unikalny adres, a w przypadku wielokanałowych urządzeń – adresy, do których możemy uzyskać indywidualny dostęp, nie ograniczając się do ilości stref/kanałów na urządzeniu nadawczym. Przewodowa łączność zapewnia natomiast dużą dokładność, co w przypadku tak dużych instalacji, ma ogromne znaczenie.

Odkryj unikalne funkcje sterowników LED

System dwustronnej komunikacji RDM, to protokół w większości wykorzystywany w produktach opartych na systemie komunikacji DMX512. Przewodowa łączność tego systemu idealnie wpasowuje się w zasadę działania RDM, ponieważ zapewnia synchronizacje urządzeń na poziomie bardzo dobrym poziomie. RDM (ang. Remote Device Management) umożliwia dwukierunkową wymianę danych miedzy sterownikiem LED DMX512 a podłączonymi źródłami światła współpracujących do dekoderów DMX512, co przyczynia się do lepszego i wygodniejszego użytkowania instalacji opartej na systemie sterowania DMX512.
