Odbiornik LED DMX512 - 5 kanałowy - 12-48V DC 5x4A - Dekoder DMX - D5-P
Opis

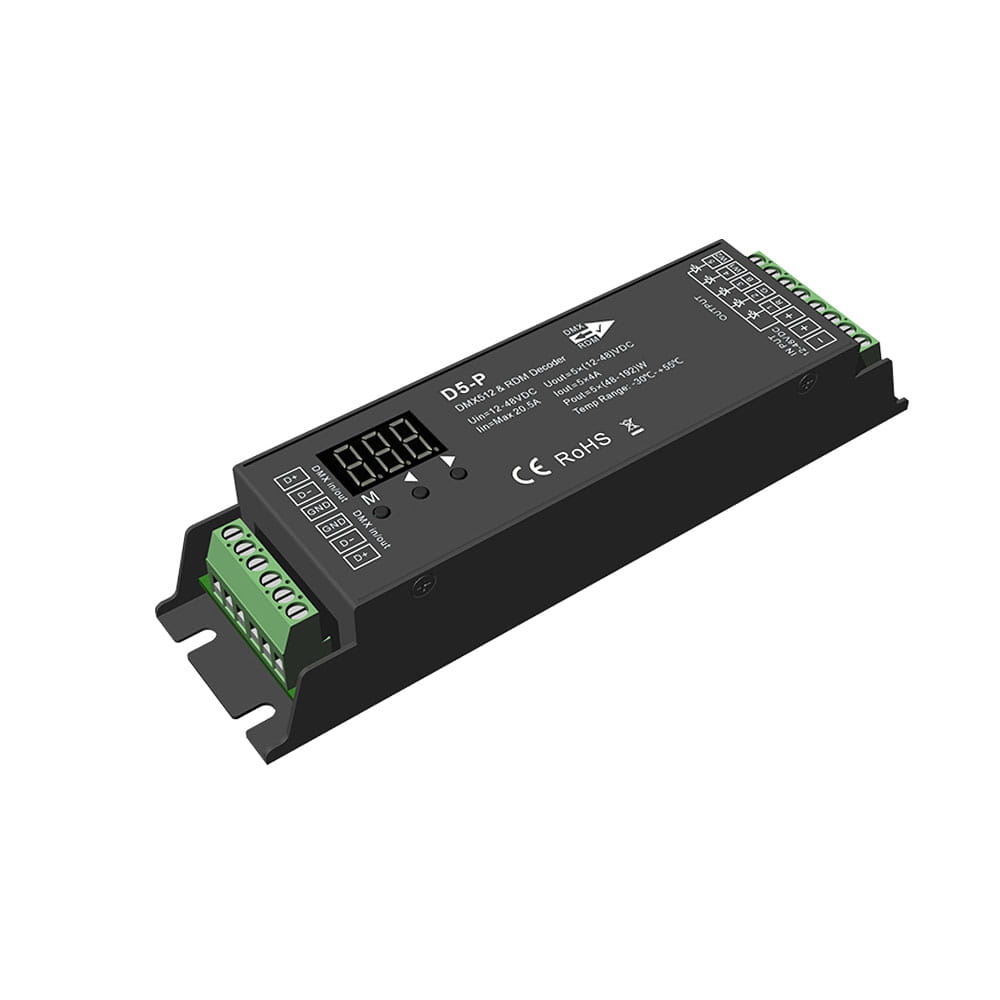

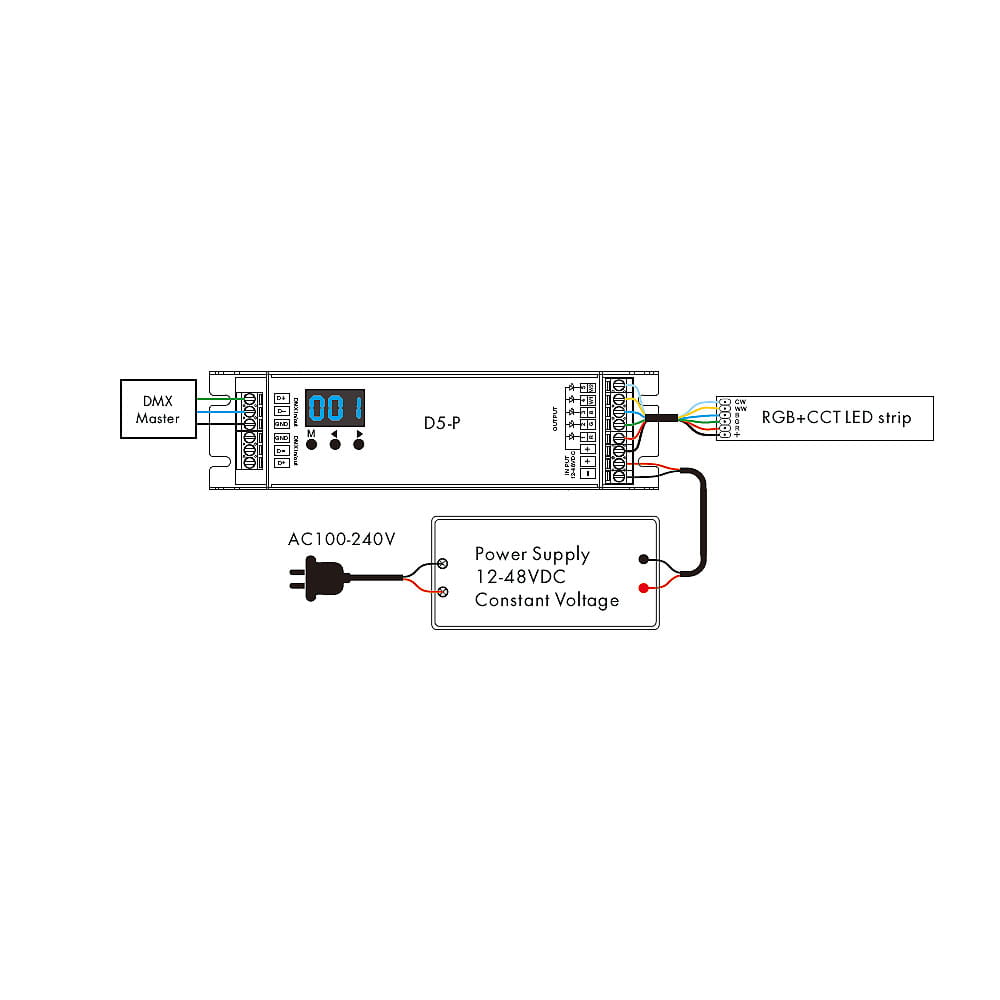

Odbiornik LED DMX512 - 5 kanałowy - 12-48V DC 5x4A - Dekoder DMX - D5-P, to urządzenie odbiorcze posiadające wbudowane pięć kanałów dla których możemy określić indywidualne cyfrowe adresy i uzyskać dostęp do sterowania np. wielokolorowym oświetleniem LED. Sterowanie w przypadku dekoderów opartych o system DMX definiuje się jako zmiana jasności, koloru RGB czy temperatury barwowej CCT, bowiem każde wyjście może otrzymać przypisaną cechę, do którego dostęp będzie realizowany wykorzystując jego uprzednio ustalony adres. Uzyskanie kontroli nad dekoderem możliwe jest poprzez otrzymanie sygnału cyfrowego DMX512, który jest dekodowany i przetwarzany na sygnał PWM, umożliwiający podłączenie np. taśmy LED RGB. Odbiornik DMX512 D5-P pozwala na obciążenie maksymalnie pięć wyjść prądem o wartości 20A przy napięciu znamionowym 12-48VDC. Ze względu na zastosowanie protokołu RDM istnieje możliwość ustalenia adresu dekodera przy użyciu nadajnika DMX512 (np. konsoli) bądź z poziomu samego dekodera wykorzystując dostępny wyświetlacz LCD.
Ponadto posiada wbudowane zabezpieczenia – termiczne, odwróconej polaryzacji oraz zwarciowe. Zastosowanie wysokiej jakości komponentów pozwala na ochronę gwarancyjną wynoszącą 5 lat.
- DMX512 wielokolorowych z wykorzystaniem sygnału DMX512
Cechy dekodera D5-P
- Dedykowany dla oświetlenia LED wspierającego system DMX512
- Zalecany dla instalacji LED opartych o wielokolorowe oświetlenie LED
- Pięć kanałów do wykorzystania
- Zakres napięcia wejściowego/wyjściowego 12-48V
- Dopuszczalny maksymalny prąd o wartości 20A
- Przewodowa łączność z urządzeniem sterującym
- Protokół RDM zapewniający dwukierunkową komunikacje
- Wyświetlacz LCD z możliwością konfiguracji dekodera za pomocą przycisków
- Możliwość wyboru częstotliwości PWM - 250Hz /500Hz /1000Hz /2000Hz /4000Hz /8000Hz /16000Hz
- Tryb wewnętrznej pracy bez konieczności połączenia z systemem DMX512
- Dodatkowe zabezpieczenia - termiczne /odwrócona polaryzacja /zwarciowe
- Kompaktowa obudowa wraz z otworami do stałego montażu
- Szereg certyfikatów zgodności
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - dekodery DMX512
Dekodery DMX512, to urządzenia pozwalające na przetworzenie sygnału cyfrowego otrzymanego przez urządzenie nadawcze DMX512, na które składać się może panel naścienny czy konsola DMX na pożądany przez nas sygnał PWM. Pozwala to na wykorzystanie wyjścia sterowanego przez wspomniany system DMX512 do oświetlenia LED na które składać się mogą różne źródła lamp – od prądowych opraw LED, zahaczając o tradycyjne już taśmy LED a ściemniane żarówki 230V. Każdy z uprzednio ustalonego adresu przypisany jest do jednego kanału, przez co możemy stworzyć różne warianty sterowania. Plusem takiego rozwiązania są ogromne możliwości w tworzeniu jeden wspólnej zsynchronizowanej sieci, która jest w pełni gotowa do pracy i przyszłej rozbudowy.
Przykładowa instalacja bazująca na systemie DMX512
System DMX512 przedstawiony na powyższym zdjęciu, to kwintesencja rozbudowanej instalacji LED opartej o zsynchronizowaną komunikacje wraz z wymianą danych. Ukazane na zdjęciu zostały formy sterowania jakie może przyjąć system sterowania DMX512 wraz z różnymi instalacjami poprzedzonymi nietypowymi urządzeniami, które zostały połączone w sposób umożliwiający łatwy dostęp przy użyciu np. tradycyjnej konsoli DMX, nowoczesnych nadajników DMX czy standardowego PC. Każde z przedstawionych urządzeń posiada swój unikalny adres, a w przypadku wielokanałowych urządzeń – adresy, do których możemy uzyskać indywidualny dostęp, nie ograniczając się do ilości stref/kanałów na urządzeniu nadawczym. Przewodowa łączność zapewnia natomiast dużą dokładność, co w przypadku tak dużych instalacji, ma ogromne znaczenie.
Odkryj unikalne funkcje sterowników LED
System dwustronnej komunikacji RDM, to protokół w większości wykorzystywany w produktach opartych na systemie komunikacji DMX512. Przewodowa łączność tego systemu idealnie wpasowuje się w zasadę działania RDM, ponieważ zapewnia synchronizacje urządzeń na poziomie bardzo dobrym poziomie. RDM (ang. Remote Device Management) umożliwia dwukierunkową wymianę danych miedzy sterownikiem LED DMX512 a podłączonymi źródłami światła współpracujących do dekoderów DMX512, co przyczynia się do lepszego i wygodniejszego użytkowania instalacji opartej na systemie sterowania DMX512.
Pliki do pobrania:
Parametry techniczne

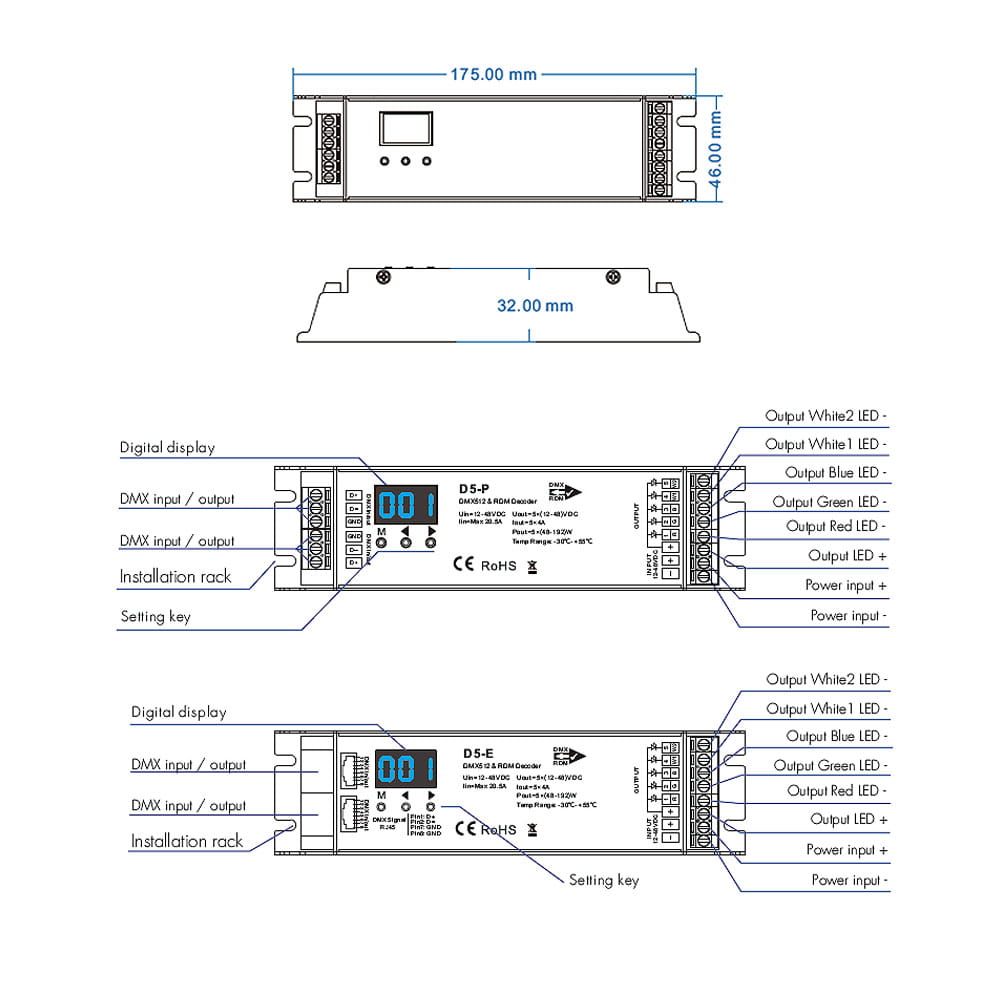

Typ urządzenia | kontroler DMX |
Typ instalacji | RGB+CCT (wielokolorowa ze zmienną temperaturą barwową) |
System sterowania oświetleniem | DMX512 |
Sposób sterowania oświetleniem | przewodowo (DMX512) |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj - 12-48V DC |
Maksymalny prąd wyjściowy | 20A |
Ilość wyjść sterownika | 5 wyjść |
Typ komunikacji | dwukierunkowa |
Częstotliwość PWM | 250Hz /500Hz /1000Hz /2000Hz /4000Hz /8000Hz /16000Hz (możliwość wyboru) |
Poziom ściemniania | 4096 poziomów (płynne) |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo lub szafa RACK |
Dodatkowa funkcjonalność/cecha | wyświetlacz LCD |
Zabezpieczenia | odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne |
Wymiary | 175 x 46 x 32 mm |
Deklaracje i normy bezpieczeństwa | CE,EMC,LVD / EN55032:2015, EN61000-3-2:2014, EN61000-3-2:2013, EN55024 :2010/A1:2015 / EN 61347-1:2015 EN 61347-2-11:2015 |
Gwarancja producenta | 60 miesięcy |
