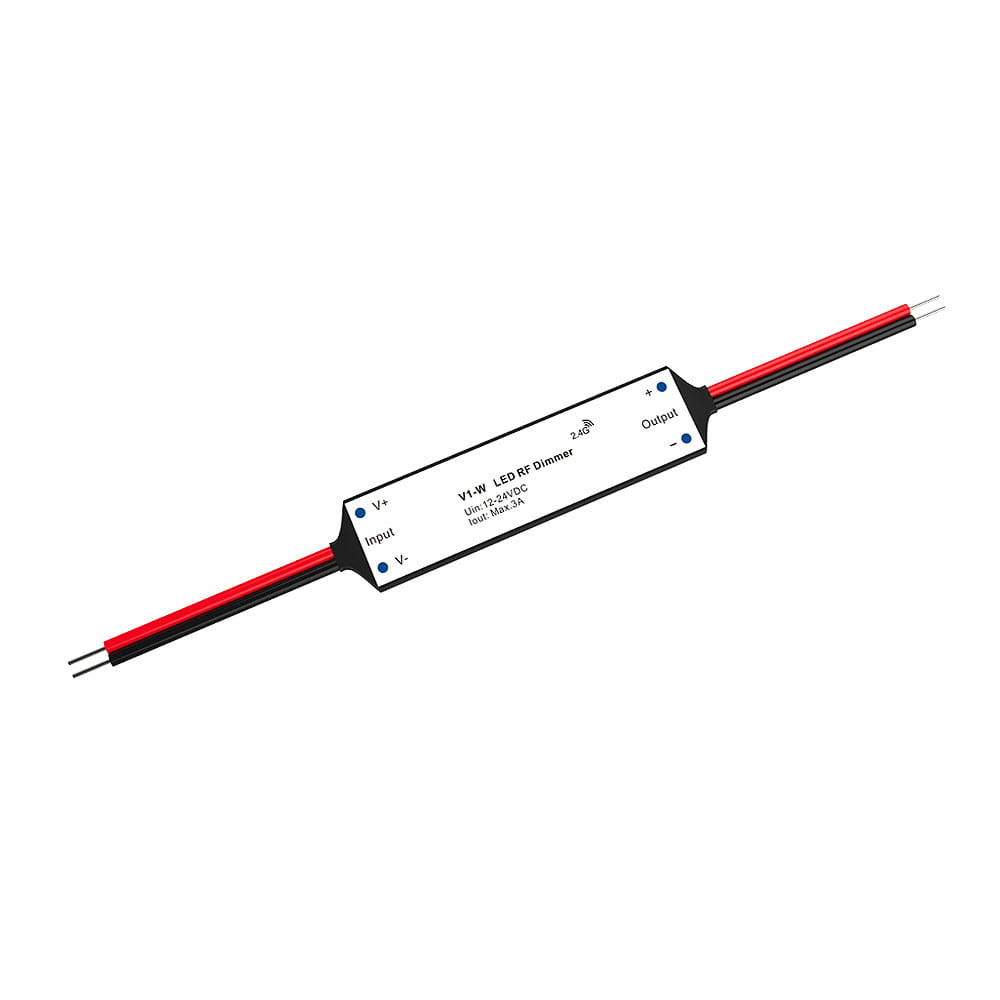

Odbiornik LED - Mono - 12-24V DC 1x3A - V1-W

Dostępność: dostępny w magazynie
Produkt wysyłamy: do 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 46,78 zł 46.78
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 38,03 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: V1-W

Opis

To urządzenie odbiorcze, służące do uzyskania sterowania nad monochromatycznym oświetleniem LED (np. taśma LED jednokolorową). Odbiornik V1-W umożliwia sterowanie jednego wyjścia, do którego podłączone oświetlenie LED może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V1-W jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led, czy bramką Wi-Fi.

Odbiornik V1-W wyróżnia się zakresem napięcia wejściowego rzędu 12-24V, prądem wyjściowym rzędu 3A oraz płynną pracą ściemniania PWM (500Hz), co jest niezmiernie ważne dla naszego wzroku. Ponadto posiada bardzo niewielki wymiary. Wysoka jakość wykonania natomiast zapewnia 5 letni okres gwarancyjny.



Urządzenia komplementarne należy zakupić osobno.

Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz



Zastosowanie do instalacji:
  1. MONO jednokolorowych



Cechy odbiornika V1-W

  1. Dedykowany dla monochromatycznego oświetlenia LED
  2. Jeden kanał do wykorzystania
  3. Dopuszczalny maksymalny prąd o wartości 3A
  4. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED, bramki Wi-Fi)
  5. Komunikacja wykorzystująca drogę radiową 2.4Ghz
  6. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
  7. Możliwość przypisania dziesięciu urządzeń nadawczych
  8. Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
  9. Współpraca poprzez sieć Wi-Fi (wymagany dodatkowy moduł)
  10. Częstotliwość PWM dla sterownika LED - 500Hz
  11. Dodatkowe zabezpieczenia - odwrócona polaryzacja
  12. Wykres ściemniania - logarytmiczny
  13. Minimalistyczna obudowa
  14. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
  15. Wysoka jakość zastosowanych komponentów
  16. 5 letnia gwarancja



Poznaj serie produktu - odbiorniki LED miniaturowe

Poznaj serie produktu - odbiorniki LED ze zwiększoną obciążalnością

Odbiorniki LED miniaturowe dedykowane są do bardzo małych obwodów bazujących na oświetleniu LED (np. taśmie LED). Ich obciążalność wyjściowa została zredukowana do minimum, tak by zapewnić maksymalnie małe rozmiary takich urządzeń. Pomimo takiego zabiegu, odbiorniki miniaturowe nie tracą na jakości, przez co są wytrzymałe i trwałe.



Bezprzewodowa forma komunikacji sterowników LED – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Autosynchronizacja sygnału radiowego dla sterowników LED iSkydance

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.



Odkryj unikalne funkcje sterowników LED

Cała gama współpracujących urządzeń dla sterowników led Skydance

Uczenie kodu dla odbiorników LED mini - Skydance

Przycisk dzwonkowy dla odbiorników led Skydance

Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji MONO (jednokolorowa)
System sterowania oświetleniem PWM
Sposób sterowania oświetleniem radiowo (2,4GHz)
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-24V DC
Maksymalny prąd wyjściowy 3A
Ilość wyjść sterownika 1 wyjście
Typ komunikacji jednokierunkowa
Częstotliwość PWM 500Hz
Poziom ściemniania 4096 poziomów (płynne)
Krzywa ściemniania logarytmiczna
Zasięg komunikacji do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -30 do + 55°C
Klasa szczelności IP20
Montaż nawierzchniowo
Zabezpieczenia odwrócona polaryzacja

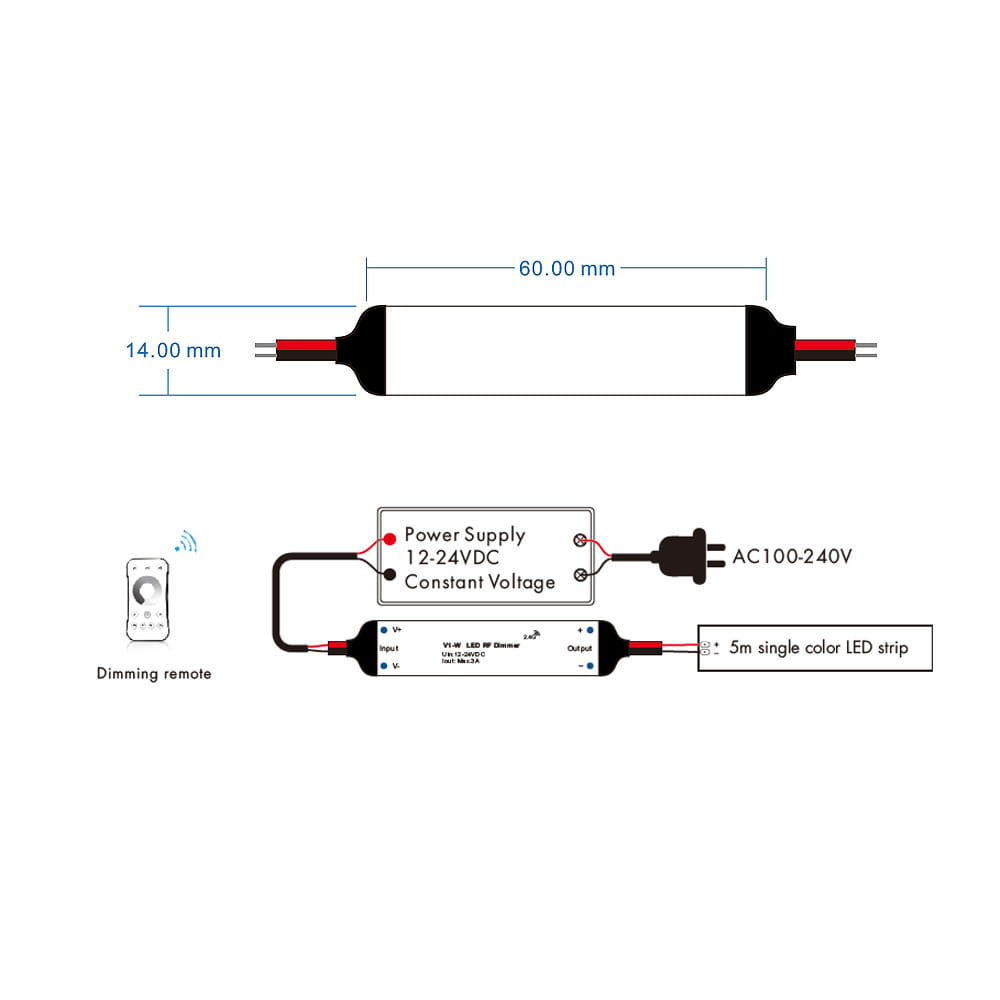

Wymiary 60 x 14 x 5 mm
Deklaracje i normy bezpieczeństwa CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328
Gwarancja producenta 60 miesięcy
