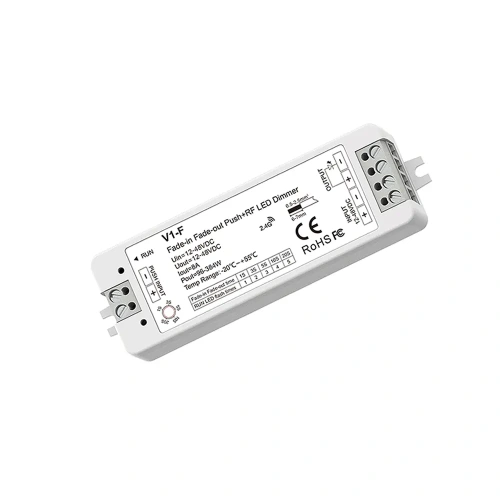

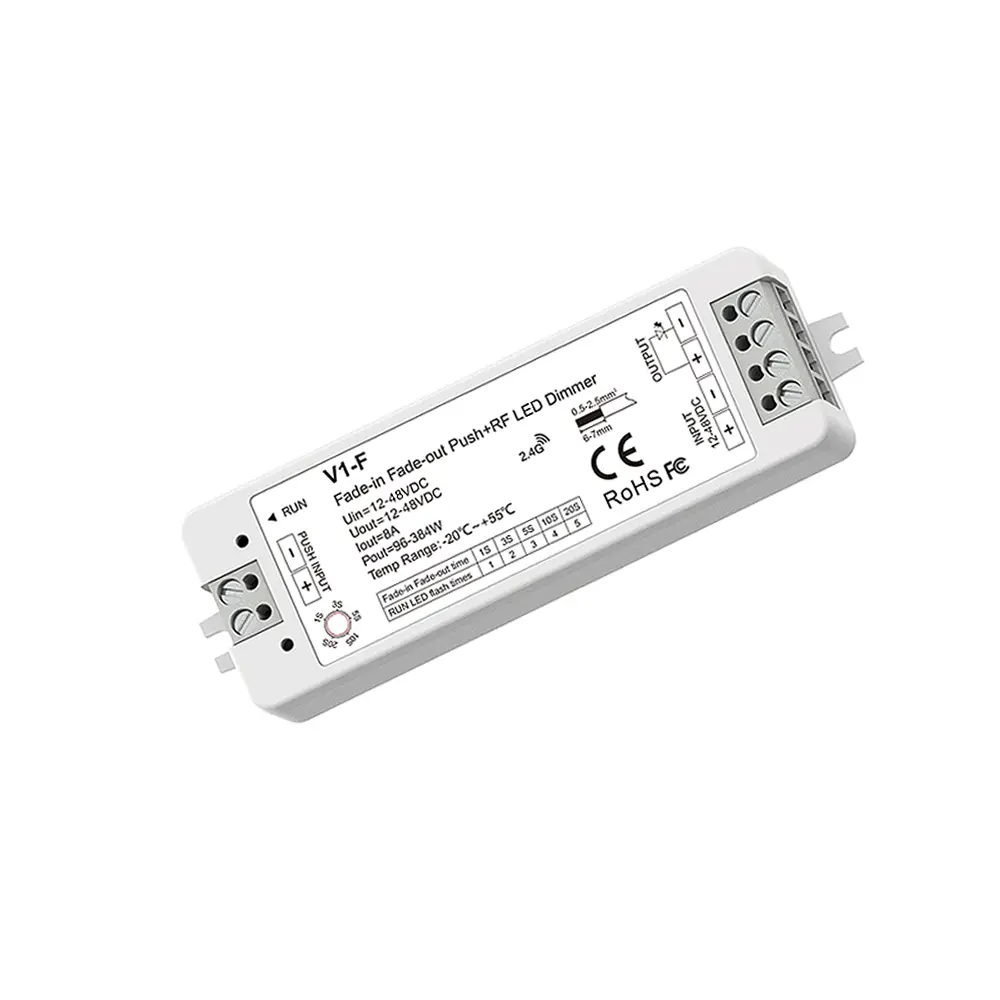

Odbiornik LED - Mono - 12-48V DC 1x8A - V1-F

Odbiornik LED - Mono - 12-48V DC 1x8A - V1-F
  • Nowość
Dostępność: wkrótce w ofercie
Cena brutto: 83,90 zł 83.90
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 68,21 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: V1-F

Opis

To urządzenie odbiorcze, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED (np. taśma LED mono). Odbiornik V1-F umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V1-F jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led, natomiast odbiornik led został wzbogacony o dodatkowe niezależne wejście bezpotencjałowe umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik V1-F wyróżnia się bardzo szerokim zakresem napięcia wejściowego rzędu 12-48V oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Ponadto posiada na obudowie potencjometr, który umożliwia regulacje czasu załączania i wyłączenia taśmy LED w zakresie od 1 do 20 sekund. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.



Zastosowanie do instalacji:
  1. MONO jednokolorowych



Cechy odbiornika V1-F

  1. Dedykowany dla monochromatycznego oświetlenia LED
  2. Jeden kanał do wykorzystania
  3. Szeroki zakres napięcia wejściowego/wyjściowego 12-48V
  4. Dopuszczalny maksymalny prąd o wartości 8A
  5. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
  6. Komunikacja wykorzystująca drogę radiową 2,4Ghz
  7. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
  8. Możliwość przypisania dziesięciu urządzeń nadawczych
  9. Regulacja płynności załączania i wyłączania LED (od 1 do 20 sekund)
  10. Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)

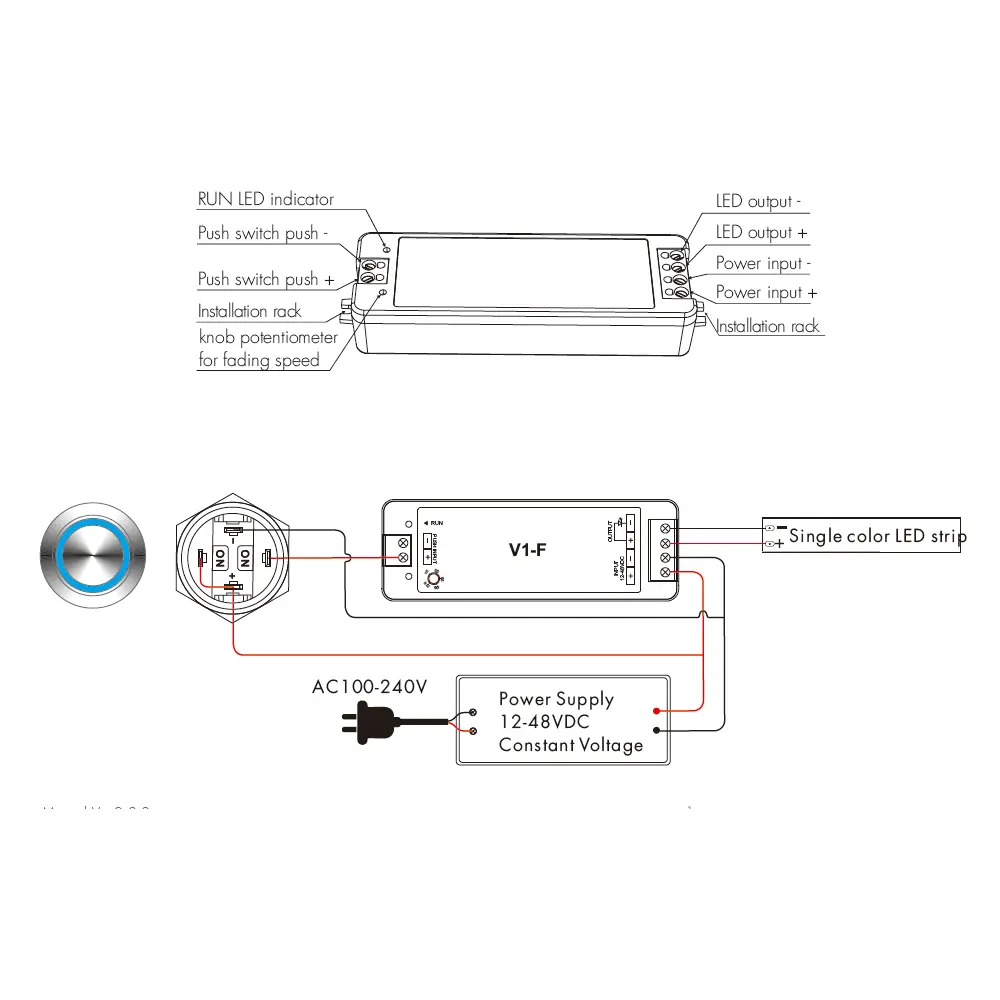

  11. Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
  12. Współpraca poprzez sieć Wi-Fi (wymagany dodatkowy moduł)
  13. Częstotliwość PWM dla sterownika LED - 2000Hz
  14. Dodatkowe zabezpieczenia - odwrócona polaryzacja, termiczne, przeciążeniowe
  15. Wykres ściemniania - logarytmiczny
  16. Kompaktowa obudowa wraz z otworami do stałego montażu
  17. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
  18. Wysoka jakość zastosowanych komponentów
  19. 5 letnia gwarancja



Poznaj serie produktu - odbiorniki LED z regulacją płynności ON/OFF

Poznaj serie produktu - odbiorniki LED z regulacją płynności ON/OFF

Odbiorniki LED z regulacją płynności załączania oraz wyłączania, to charakterystyczne kontrolery LED, które umożliwiają czynną zmianę czasu włączania bądź wyłączania podłączonego oświetlenia LED, jakim może być np. jednokolorowa taśma LED COB. Taka zmiana odbywa się poprzez przekręcenie potencjometru w odpowiednie miejsce, a regulacja odbywa się zazwyczaj w kilku wartościach od impulsu do kilkunastu sekund. Efekt ten zapewnia jeszcze lepsze doznania wizualne, a po drugie pozwoli zadbać o nasze oczy z uwagi na brak skokowego załączania LED.



Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.



Odkryj unikalne funkcje sterowników LED

Cała gama współpracujących urządzeń dla sterowników led Skydance

Przycisk dzwonkowy dla odbiorników led Skydance

Uczenie kodu dla sterowników led Skydance

Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji MONO (jednokolorowa)
System sterowania oświetleniem PWM
Sposób sterowania oświetleniem radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny)
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-48V DC
Maksymalny prąd wyjściowy 8A
Ilość wyjść sterownika 1 wyjście
Typ komunikacji jednokierunkowa
Częstotliwość PWM 2000Hz
Poziom ściemniania 4096 poziomów (płynne)
Krzywa ściemniania logarytmiczna
Zasięg komunikacji do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -20 do +55°C
Klasa szczelności IP20
Montaż nawierzchniowo
Dodatkowa funkcjonalność/cecha regulacja płynności załączania/wyłączania
Zabezpieczenia odwrócona polaryzacja / zwarciowe / termiczne
Wymiary 97 x 33 x 18 mm
Deklaracje i normy bezpieczeństwa CE,EMC,LVD,RED / ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4 / EN 62368-1:2020+A11:2020 / ETSI EN 300 328 V2.2.2
Gwarancja producenta 60 miesięcy
