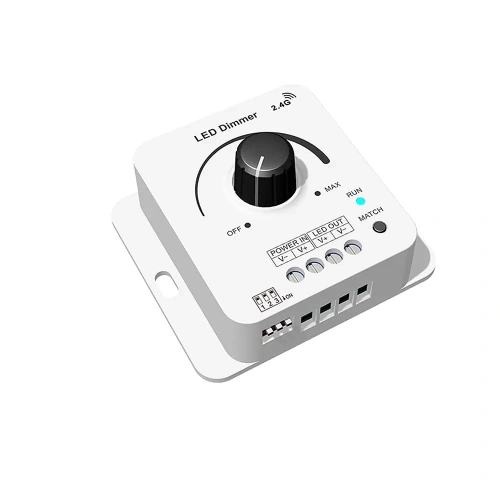

Odbiornik LED - Mono - 12-48V DC 1x8A - V1-KS

Odbiornik LED - Mono - 12-48V DC 1x8A - V1-KS
  • Nowość
Dostępność: wkrótce w ofercie
Cena brutto: 60,57 zł 60.57
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 49,24 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: V1-KS

Opis

To urządzenie odbiorcze, służące do uzyskania sterowania nad monochromatycznym oświetleniem LED (np. taśma LED jednokolorową). Odbiornik V1-KS umożliwia sterowanie jednego wyjścia, do którego podłączone oświetlenie LED może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V1-KS jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led.

Odbiornik V1-KS wyróżnia się szerokim zakresem napięcia wejściowego rzędu 12-48V, dużym prądem wyjściowym rzędu 8A oraz płynną pracą ściemniania PWM (od 500Hz do 16kHz), co jest niezmiernie ważne dla naszego wzroku. Odbiornik LED został dodatkowo wzbogacony o manualny obrotowy potencjometr, umożliwiający ściemnianie/rozjaśnianie oświetlenia LED bez dodatkowego pilota led. Wysoka jakość wykonania natomiast zapewnia 5 letni okres gwarancyjny.



Zastosowanie do instalacji:
  1. MONO jednokolorowych



Cechy odbiornika V1-KS

  1. Dedykowany dla monochromatycznego oświetlenia LED
  2. Jeden kanał do wykorzystania
  3. Zakres napięcia wejściowego/wyjściowego 12-48V
  4. Dopuszczalny maksymalny prąd o wartości 8A
  5. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
  6. Komunikacja wykorzystująca drogę radiową 2.4Ghz
  7. Alternatywny dostęp do odbiornika przy pomocy wbudowanego potencjometru
  8. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
  9. Możliwość przypisania dziesięciu urządzeń nadawczych
  10. Płynna praca sygnału PWM niemęcząca naszego wzroku (256 poziomów ściemniania w zakresie 0-100%)
  11. Zmienna częstotliwość PWM dla sterownika LED - od 500Hz do 16kHz
  12. Szereg dodatkowych zabezpieczeń
  13. Wykres ściemniania - logarytmiczny bądź liniowy
  14. Kompaktowa obudowa wraz z otworami do stałego montażu
  15. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
  16. Wysoka jakość zastosowanych komponentów
  17. 5 letnia gwarancja



Poznaj serie produktu - odbiorniki LED z manualnym potencjometrem

Poznaj serie produktu - odbiorniki LED z manualnym potencjometrem

Odbiorniki LED z manualnym potencjometrem to rozwiązanie dla kogoś, kto potrzebuje ustalić daną jasność taśmy LED raz na jakiś czas i pozostawić ściemniacz LED bez dodatkowej ingerencji. Z kolei nic nie szkodzi, by w przyszłości do takich ściemniaczy LED z potencjometrem dołączyć pilot radiowy bądź panel naścienny, ponieważ umożliwia on połączenie radiowe bazujące na częstotliwości 2,4GHz. Nie wyróżniają się na tle podstawowych parametrów takich jak maksymalna obciążalność czy zakres napięcia wejściowego, lecz poszczycić się mogą wysoką jakością wykonania.



Bezprzewodowa forma komunikacji sterowników LED – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Autosynchronizacja sygnału radiowego dla sterowników LED iSkydance

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED. Jeśli ściemnianie led miało by być perfekcyjnie wykonane, na pewno realizowane by było przez sterowniki led wykorzystujące ściemniane liniowe. Ten typ ściemniania pozwala na idealne odwzorowanie wartości żądanej - jeden do jeden. Oznacza to iż każdy % natężenia jasności ustalony na urządzeniu nadawczym, będzie widoczny na podłączonym oświetleniu LED.



Odkryj unikalne funkcje sterowników LED

Cała gama współpracujących urządzeń dla sterowników led Skydance

Uczenie kodu dla sterowników led Skydance

Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji MONO (jednokolorowa)
System sterowania oświetleniem PWM
Sposób sterowania oświetleniem radiowo oraz dodatkowo manualnie (2,4GHz / obrotowy potencjometr)
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-48V DC
Maksymalny prąd wyjściowy 8A
Ilość wyjść sterownika 1 wyjście
Typ komunikacji jednokierunkowa
Częstotliwość PWM 500Hz / 2kHz / 8kHz / 16kHz (możliwość wyboru)
Poziom ściemniania 256 poziomów (płynnie)
Krzywa ściemniania liniowa / logarytmiczna (możliwość wyboru)
Zasięg komunikacji do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -20 do +55°C
Klasa szczelności IP20
Montaż nawierzchniowo
Dodatkowa funkcjonalność/cecha obrotowe pokrętło
Zabezpieczenia odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne
Deklaracje i normy bezpieczeństwa CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328
Gwarancja producenta 60 miesięcy
