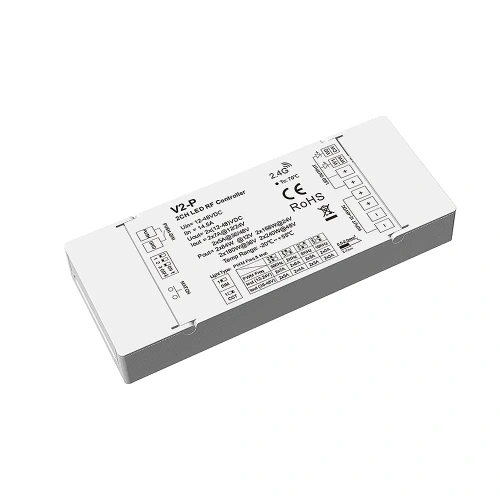

Odbiornik LED - Mono /CCT - 12-48V DC 2x7A - V2-P

To urządzenie odbiorcze, służące do uzyskania kontroli nad oświetleniem LED ze zmienną temperaturą barwową CCT (np. taśma LED CCT) Odbiornik V2-P umożliwia dostęp do dwóch wyjść, do którego podłączone oświetlenie led może być dowolnie ściemniane/rozjaśniane oraz sterowane w zakresie temperatury barwowej 2700-6500K za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V2-P jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led. Odbiornik led został wzbogacony o dodatkowe niezależne wejście bezpotencjałowe umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik V2-P wyróżnia się szerokim zakresem napięcia wejściowego rzędu 12-48V, dużą mocą wyjściową rzędu 14A oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.

Odbiornik V2-P może być również użyty do instalacji LED składającej się z jednokolorowych taśm LED, ponieważ posiada możliwość zmiany trybu pracy poprzez manualne przyciski DIP znajdujące się na obudowie sterownika. Te same przyciski pozwalają również na konfiguracje płynności załączania oraz wyłączania podłączonego oświetlenia LED, oraz częstotliwości sterowania pomiędzy kilkoma wartościami.

1. MONO monochromatyczna
2. CCT ze zmienną temperaturą barwową

Cechy odbiornika V2-P

1. Dedykowany dla oświetlenia LED ze zmienną temperaturą barwową CCT
2. Alternatywnie moze być zastosowany dla taśm LED jednokolorowych
3. Dwa kanały do wykorzystania
4. Szeroki zakres napięcia wejściowego/wyjściowego 12-48V
5. Dopuszczalny maksymalny prąd o wartości 14A
6. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
7. Komunikacja wykorzystująca drogę radiową 2.4Ghz
8. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
9. Możliwość przypisania dziesięciu urządzeń nadawczych
10. Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
11. Regulacja płynności załączania/wyłaczania - skokowe lub płynne
12. Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
13. Wybór częstotliwości PWM dla sterownika LED w zakresie - 500Hz, 2kHz, 8kHz, 16kHz
14. Dodatkowe zabezpieczenia - termiczne, zwarciowe
15. Możliwość wyboru charakterystyki ściemniania - liniowa / logarytmiczna
16. Łatwa konfiguracja parametrów sterownika poprzez przyciski DIP
17. Kompaktowa obudowa wraz z otworami do stałego montażu
18. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
19. Wysoka jakość zastosowanych komponentów
20. 5 letnia gwarancja

Poznaj serie produktu - odbiorniki LED ze zwiększoną obciążalnością

Odbiorniki LED ze zwiększoną obciążalnością dedykowane są do większych instalacji bazujących na oświetleniu LED. Kompaktowy rozmiar został zastąpiony większa obciążalnością na wyjściu, przez co względem klasycznej serii odbiorników możemy obsłużyć dużo większy obwód elektroniczny składający się np. z taśmy LED. Odbiorniki do świetlenia ze zwiększoną obciążalnością również mogą się poszczycić wysoką jakością wykonania, które pozywa na długie i bezawaryjnie użytkowanie.

Bezprzewodowa forma komunikacji sterowników LED – eliminacja kluczowych wad

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości, aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED. Jeśli ściemnianie led miałoby być perfekcyjnie wykonane, na pewno realizowane by było przez sterowniki led wykorzystujące ściemniane liniowe. Ten typ ściemniania pozwala na idealne odwzorowanie wartości żądanej - jeden do jeden. Oznacza to, iż każdy % natężenia jasności ustalony na urządzeniu nadawczym, będzie widoczny na podłączonym oświetleniu LED.

Odkryj unikalne funkcje sterowników LED
