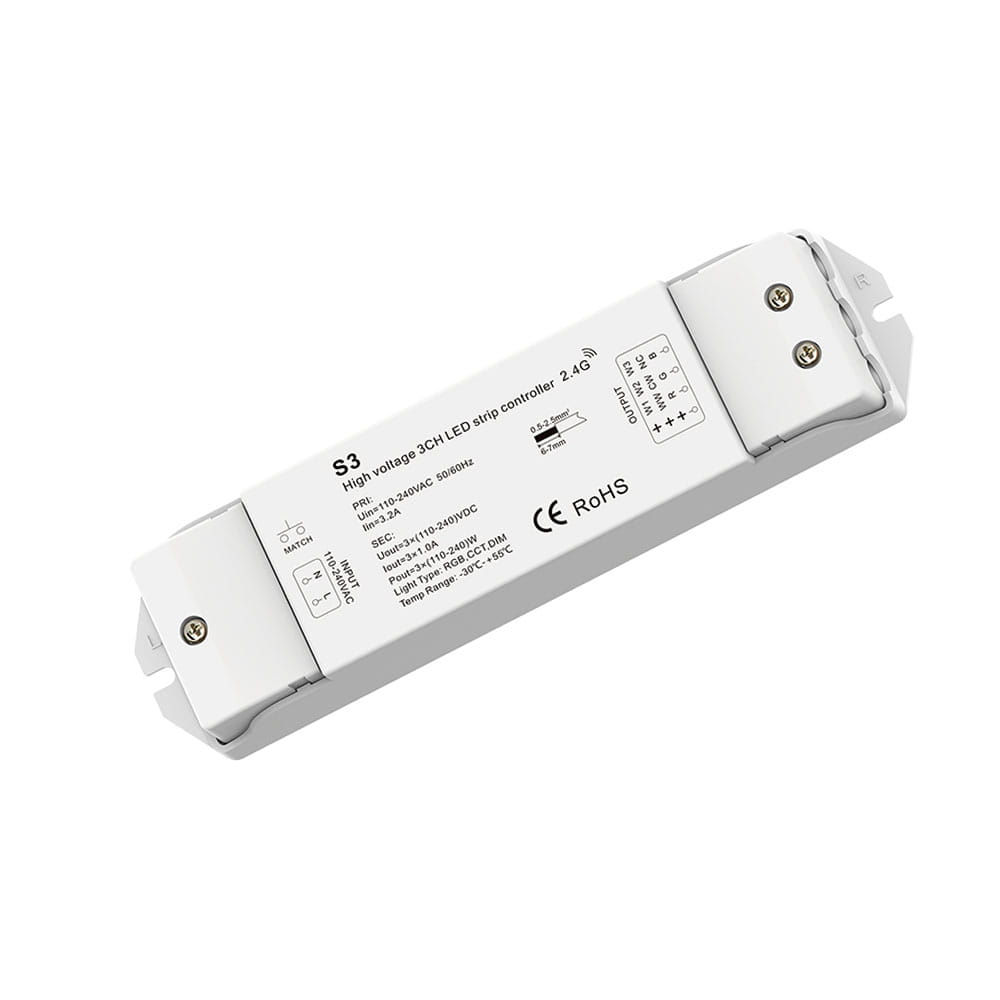

Odbiornik LED - Mono /CCT /RGB - 110-240V AC 3x1A - S3
Opis
To urządzenie odbiorcze, służące do uzyskania kontroli nad wielokolorowym oświetleniem LED przeznaczonym na napięcie 230VAC (np. taśma LED RGB 230V) Odbiornik S3 umożliwia dostęp do trzech wyjść, do których podłączone oświetlenie led może być dowolnie ściemniane/rozjaśniane oraz sterowane w zakresie palety kolorów RGB za pomocą sygnału PWM. Ze względu na swoją uniwersalność, odbiornik led może być zastosowany do innych instalacji LED przeznaczonych na napięcie 230VAC - monochromatycznych MONO, oraz zmienną temperaturą barwową CCT. Podstawową formą komunikacji odbiornika S3 jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led oraz bramką WiFi.
Odbiornik S3 wyróżnia się zakresem napięcia wejściowego rzędu 110-240VAC, mocą wyjściową rzędu 3A oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- MONO jednokolorowych przeznaczonych na napięcie 230VAC
- CCT ze zmienną temperaturą barwową przeznaczonych na napięcie 230VAC
- RGB wielokolorowych przeznaczonych na napięcie 230VAC
Cechy odbiornika S3
- Dedykowany dla wielu instalacji oświetlenia MONO /CCT /RGB
- Przeznaczony dla oświetlenia na napięcie zmienne 230VAC
- Trzy kanały do wykorzystania
- Zakres napięcia wejściowego/wyjściowego 110-240VAC
- Dopuszczalny maksymalny prąd o wartości 1A na kanał
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED, bramki Wi-Fi)
- Komunikacja wykorzystująca drogę radiową 2,4Ghz
- Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
- Współpraca poprzez sieć Wi-Fi (wymagany dodatkowy moduł)
- Częstotliwość PWM dla sterownika LED - 2000Hz
- Wykres ściemniania - logarytmiczny
- Kompaktowa obudowa wraz z otworami do stałego montażu
- Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Bezprzewodowa forma komunikacji – eliminacja kluczowych wad
Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.
Krzywa ściemniania - charakterystyka pracy
Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
Odkryj unikalne funkcje sterowników LED
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | odbiornik radiowy |
Typ instalacji | 3w1 z możliwoscią wyboru (MONO/ CCT/ RGB) |
System sterowania oświetleniem | PWM |
Sposób sterowania oświetleniem | radiowo (2,4GHz) |
Typ wyjść sterownika/ów | AC (zmienno-napięciowe) |
Napięcie znamionowe | wej/wyj - 110-240V AC |
Maksymalny prąd wyjściowy | 3x1A |
Ilość wyjść sterownika | 3 wyjścia |
Typ komunikacji | jednokierunkowa |
Częstotliwość PWM | 2000Hz |
Poziom ściemniania | 4096 poziomów (płynne) |
Krzywa ściemniania | logarytmiczna |
Zasięg komunikacji | do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |

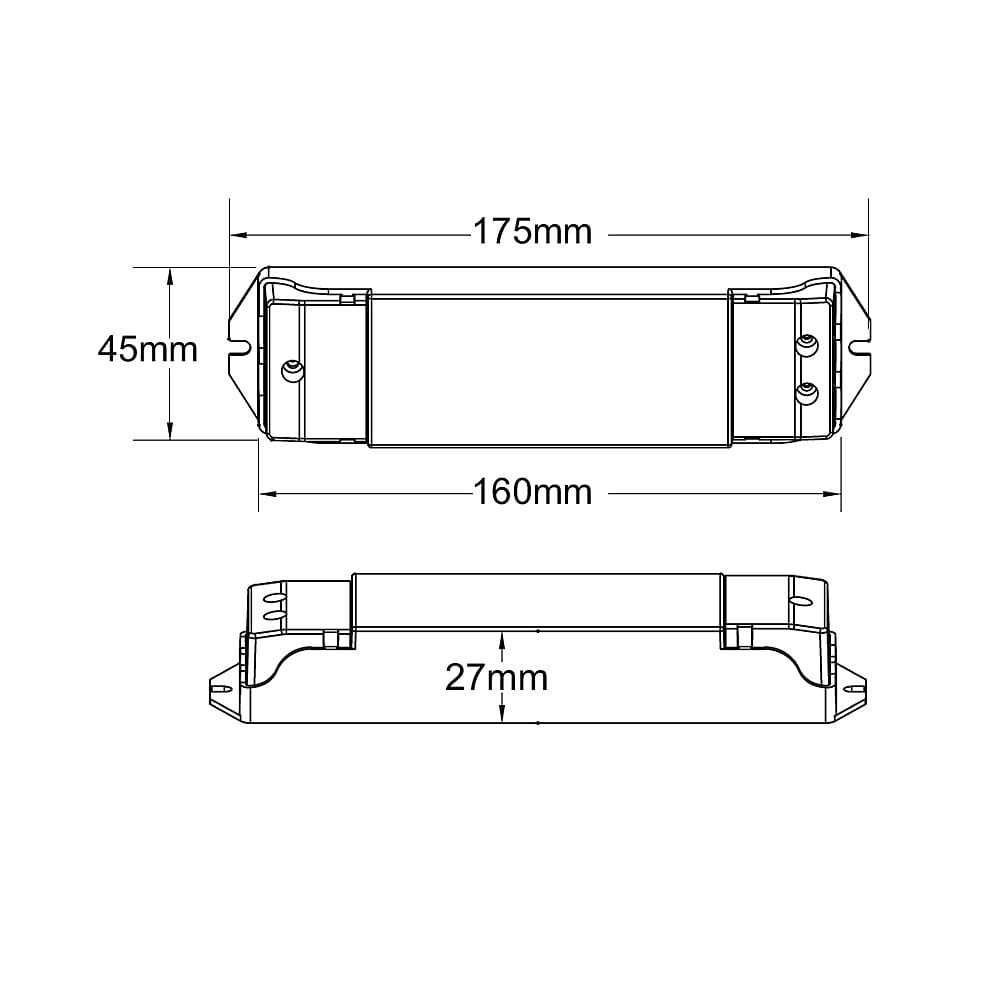

Wymiary | 175 (160) x 45 x 27mm |
Deklaracje i normy bezpieczeństwa | CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328 |
Gwarancja producenta | 60 miesięcy |
