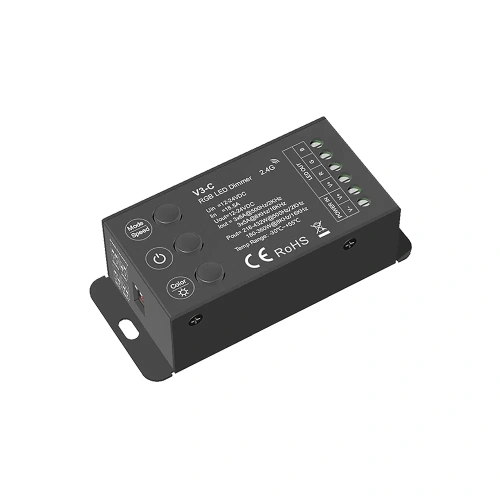

Odbiornik LED - RGB - 12-24V DC 3x6A - V3-C

Odbiornik LED - RGB - 12-24V DC 3x6A - V3-C
  • Nowość
Dostępność: wkrótce w ofercie
Cena brutto: 88,92 zł 88.92
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 72,29 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: V3-C

Opis

To urządzenie odbiorcze, służące do uzyskania kontroli nad wielokolorowym oświetleniem LED (np. taśma LED RGB COB). Odbiornik V3-C umożliwia dostęp do trzech wyjść, do których podłączone oświetlenie LED, może być dowolnie ściemniane/rozjaśniane oraz sterowane w zakresie palety kolorów RGB za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V3-C jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led.

Odbiornik V3-C wyróżnia się zakresem napięcia wejściowego rzędu 12-24V, dużą mocą wyjściową rzędu 18A oraz płynną pracą ściemniania PWM, która może być regulowana, co jest niezmiernie ważne dla naszego wzroku. Ponadto posiada manualne przyciski na obudowie pozwalające uzyskać pełne sterowanie. Wysoka jakość wykonania natomiast zapewnia 60-miesięczny okres gwarancyjny.



Zastosowanie do instalacji:
  1. RGB wielokolorowy



Cechy odbiornika V3-C

  1. Dedykowany dla wielokolorowego oświetlenia LED
  2. Trzy kanały do wykorzystania
  3. Zakres napięcia wejściowego/wyjściowego 12-24V
  4. Dopuszczalny maksymalny prąd o wartości 18A
  5. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
  6. Manualne przyciski na obudowie umożliwiające bezpośredni dostęp
  7. Komunikacja wykorzystująca drogę radiową 2.4Ghz
  8. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
  9. Możliwość przypisania dziesięciu urządzeń nadawczych
  10. Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%
  11. Współpraca poprzez sieć Wi-Fi (wymagany dodatkowy moduł)
  12. Częstotliwość PWM dla sterownika LED - 500Hz / 2kHz / 8kHz / 16kHz
  13. Szereg dodatkowych zabezpieczeń
  14. Wykres ściemniania - logarytmiczny
  15. Kompaktowa obudowa wraz z otworami do stałego montażu
  16. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
  17. Wysoka jakość zastosowanych komponentów
  18. 5 letnia gwarancja



Poznaj serie produktu - odbiorniki LED z dodatkowymi przyciskami

Poznaj serie produktu - odbiorniki LED z dodatkowymi przyciskami

Odbiorniki LED z przyciskami na obudowie, dedykowane są do instalacji bazujących na oświetleniu LED. Dominującą cechą tej serii są wbudowane przyciski na obudowie urządzenia, które pozwalają na pełną kontrolę podłączonej taśmy LED bez konieczności stosowania przycisków dzwonkowych czy dodatkowych pilotów radiowych. Tymi przyciskami możemy zarówno ściemnić jak i rozjaśnić oraz włączyć/wyłączyć instalacje LED składającą się ze wspomnianej już taśmy LED. Serie tą cechuje również duża obciążalność wyjściowa oraz zaskakujące niewielkie rozmiary.



Bezprzewodowa forma komunikacji sterowników LED – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Autosynchronizacja sygnału radiowego dla sterowników LED iSkydance

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.



Odkryj unikalne funkcje sterowników LED

Cała gama współpracujących urządzeń dla sterowników led Skydance



Uczenie kodu dla sterowników led Skydance

Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji RGB (wielokolorowa)
System sterowania oświetleniem PWM
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-24V DC
Maksymalny prąd wyjściowy 18A
Ilość wyjść sterownika 3 wyjścia
Typ komunikacji jednokierunkowa
Częstotliwość PWM 500Hz / 2kHz / 8kHz / 16kHz (możliwość wyboru)
Poziom ściemniania 4096 poziomów (płynne)
Krzywa ściemniania logarytmiczna
Zasięg komunikacji do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -30 do + 55°C
Klasa szczelności IP20
Montaż nawierzchniowo
Dodatkowa funkcjonalność/cecha mechaniczne przyciski
Zabezpieczenia odwrócona polaryzacja / zwarciowe / przeciążeniowe / termiczne
Wymiary 90 x 40 x 28mm
Deklaracje i normy bezpieczeństwa CE,EMC,RED / ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-17 V3.2.4 / EN 62368-1:2020+A11:2020 / ETSI EN 300 328 V2.2.2
Gwarancja producenta 60 miesięcy
