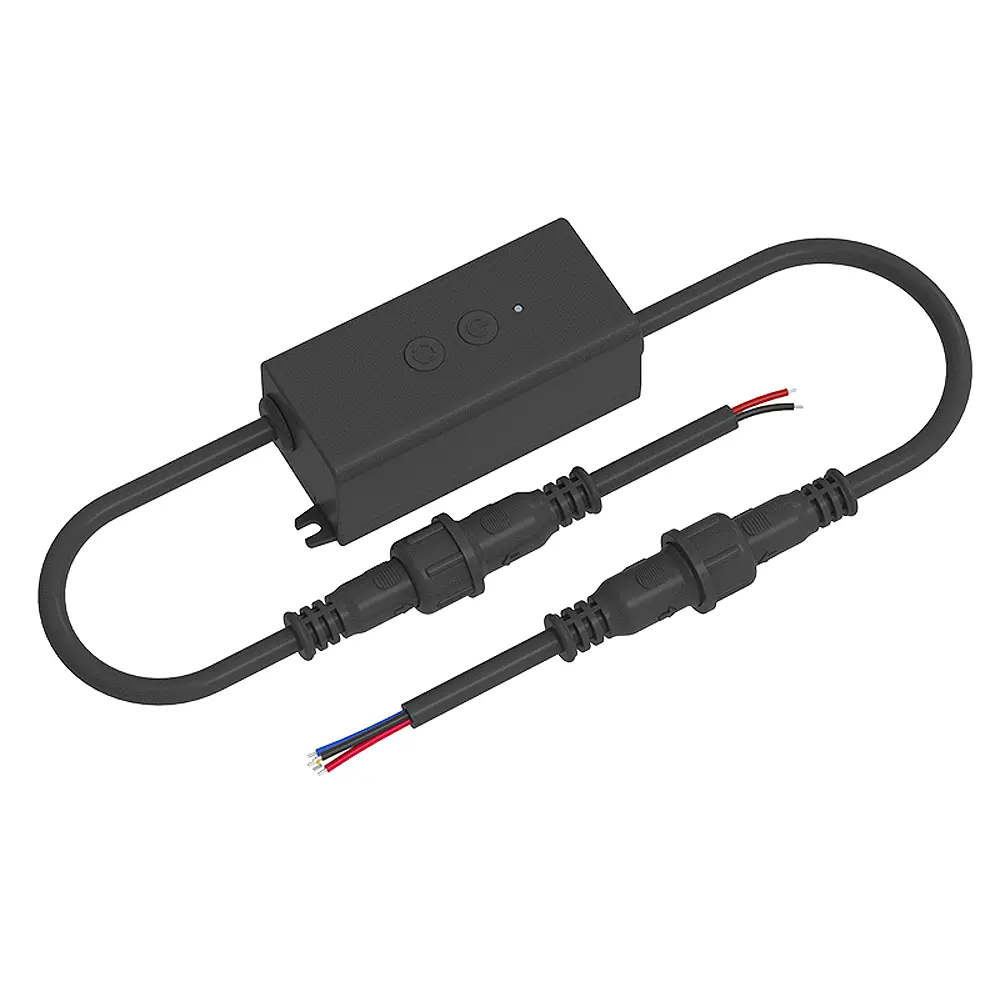

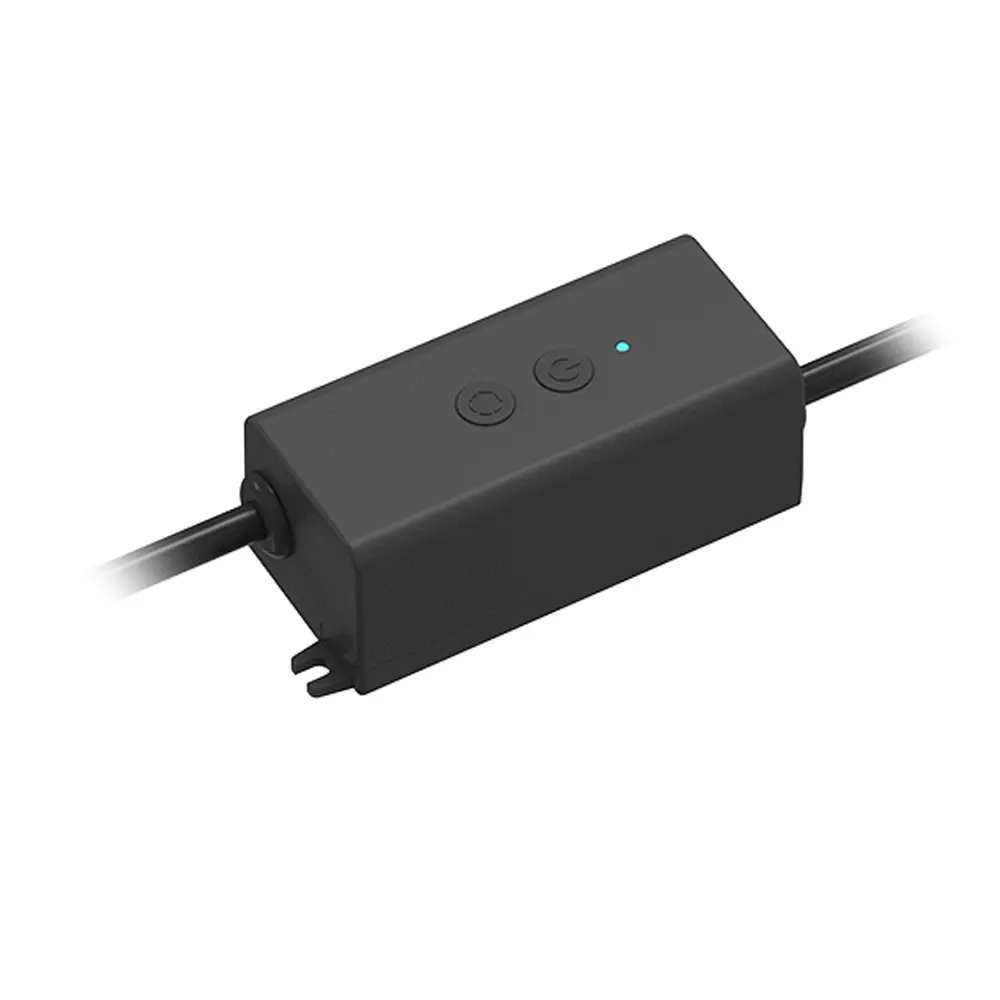

Odbiornik LED - RGB+CCT - 12-24V DC 5x1A - IP67 - V5-WPM

Dostępność: dostępny w magazynie
Produkt wysyłamy: do 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 131,44 zł
zawiera 23.00% VAT, bez kosztów dostawy

Cena regularna:

131.44
Cena netto: 106,86 zł
bez 23.00% VAT i kosztów dostawy

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: V5-WPM

Opis

To urządzenie odbiorcze, służące do uzyskania kontroli nad wielokolorowym oświetleniem LED wraz ze zmienną temperaturą barwową RGB+CCT (np. taśma LED RGB+CCT) Odbiornik V5-WPM umożliwia dostęp do pięciu wyjść o maksymalnej obciążalności 5A, do których podłączone oświetlenie led może być dowolnie ściemniane/rozjaśniane oraz sterowane w zakresie palety kolorów RGB wraz ze zmianą temperatury barwowej CCT w zakresie 2700-6500K za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V5-WPM jest bezprzewodowa droga radiowa, która łączy się z pilotem do led bądź panelem naściennym led. Obudowa urządzenia posiada zwiększony stopień hermetyczności na poziomie IP67, oznacza to, iż możemy zastosować urządzenie na zewnątrz pomieszczeń.



Odbiornik V5-WPM wyróżnia się zakresem napięcia wejściowego rzędu 12-24V oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Ponadto posiada manualne przyciski na obudowie pozwalające uzyskać pełne sterowanie, które pozwala włączyć i wyłączyć podłączoną taśmę LED RGB+CCT oraz wysterować jej kolor RGB i temperaturę barwową CCT wraz z regulacją natężeniem jasności. Wysoka jakość wykonania natomiast zapewnia 60-miesięczny okres gwarancyjny.



Zastosowanie do instalacji:
  1. RGB+CCT wielokolorowych ze zmienną temperaturą barwową



Cechy odbiornika V5-WPM

  1. Dedykowany dla wielokolorowego oświetlenia LED ze zmienną temperaturą barwową RGB+CCT
  2. Pięć kanałów do wykorzystania
  3. Zakres napięcia wejściowego/wyjściowego 12-24V
  4. Dopuszczalny maksymalny prąd o wartości 5A
  5. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
  6. Manualne przyciski na obudowie umożliwiające bezpośredni dostęp do oświetlenia LED
  7. Komunikacja wykorzystująca drogę radiową 2,4Ghz
  8. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
  9. Możliwość przypisania dziesięciu urządzeń nadawczych
  10. Płynna praca sygnału PWM niemęcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
  11. Posiada zabezpieczenie odwróconej polaryzacji
  12. Wykres ściemniania - logarytmiczne
  13. Kompaktowa obudowa wraz z hermetycznymi złączkami
  14. Stopień hermetyczności na poziomie IP67
  15. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
  16. Wysoka jakość zastosowanych komponentów
  17. 5 letnia gwarancja



Poznaj serie produktu - odbiorniki LED miniaturowe

Poznaj serie produktu - odbiorniki LED ze zwiększoną obciążalnością

Odbiorniki LED miniaturowe dedykowane są do bardzo małych obwodów bazujących na oświetleniu LED (np. taśmie LED). Ich obciążalność wyjściowa została zredukowana do minimum, tak by zapewnić maksymalnie małe rozmiary takich urządzeń. Pomimo takiego zabiegu, odbiorniki miniaturowe nie tracą na jakości, przez co są wytrzymałe i trwałe.



Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.



Odkryj unikalne funkcje sterowników LED

Hermetyczne odbiorniki dla sterowników led Skydance

Cała gama współpracujących urządzeń dla sterowników led Skydance



Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji RGB+CCT (wielokolorowa ze zmienną temperaturą barwową)
System sterowania oświetleniem PWM
Sposób sterowania oświetleniem radiowo oraz dodatkowo manualnie (2,4GHz / przyciski na obudowie)
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-24V DC
Maksymalny prąd wyjściowy 5A
Ilość wyjść sterownika 5 wyjść
Typ komunikacji jednokierunkowa
Częstotliwość PWM 2000Hz
Poziom ściemniania 4096 poziomów (płynne)
Krzywa ściemniania logarytmiczna
Zasięg komunikacji do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Temperatura pracy od -20 do + 50°C
Klasa szczelności IP67
Montaż nawierzchniowo
Dodatkowa funkcjonalność/cecha mechaniczne przyciski
Zabezpieczenia odwrócona polaryzacja

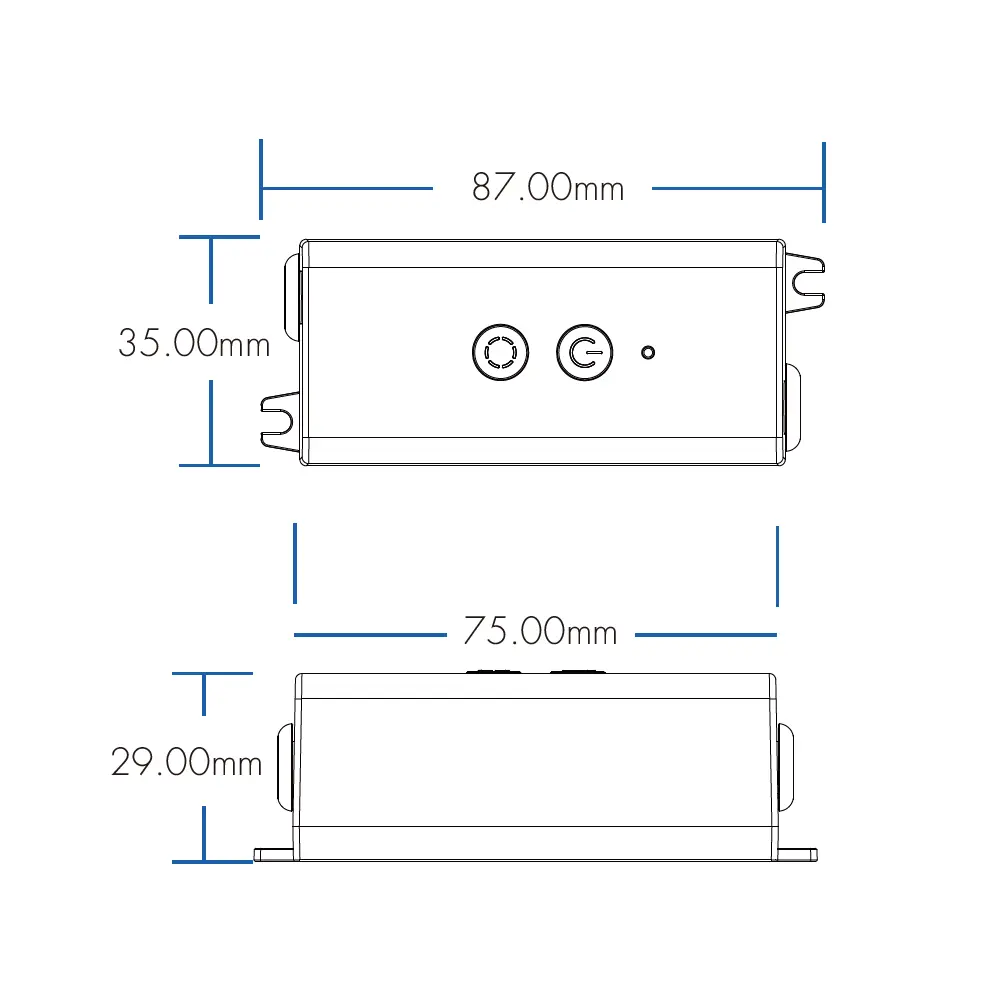

Wymiary 87 x 35 x 29 mm
Deklaracje i normy bezpieczeństwa CE RoHs, EN 61347-1/-2, EN IEC 55015/EN IEC 61547 ETSI EN 301 489-1/-3, ETSI EN 300 440
Gwarancja producenta 60 miesięcy
Kod producenta V5-WPM
Kod EAN 5903271051618
