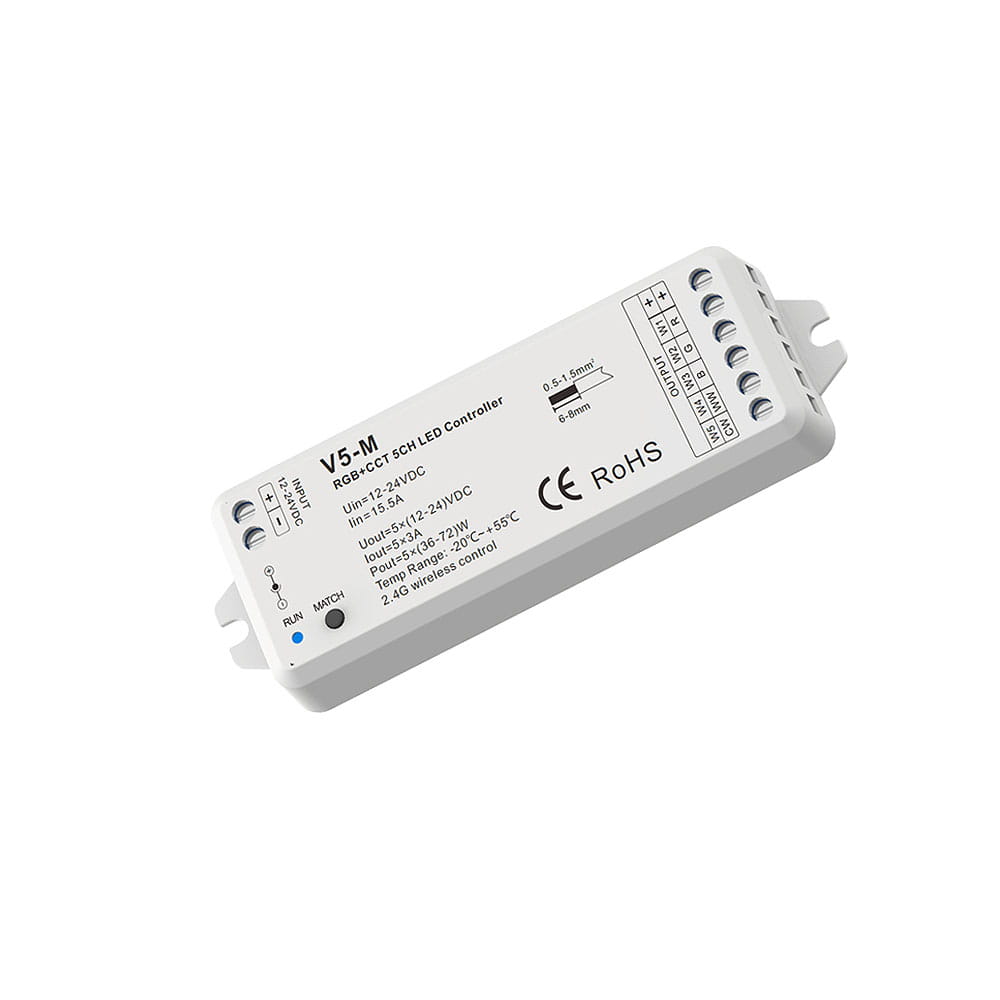

Odbiornik LED - RGB+CCT - 12-24V DC 5x3A - V5-M

Dostępność: dostępny w magazynie
Produkt wysyłamy: do 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 107,75 zł 107.75
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 87,60 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: V5-M

Opis

To urządzenie odbiorcze, służące do uzyskania kontroli nad wielokolorowym oświetleniem LED wraz ze zmienną temperaturą barwową (np. taśma LED RGB+CCT) Odbiornik V5-M umożliwia dostęp do pięciu wyjść, do których podłączone oświetlenie led może być dowolnie ściemniane/rozjaśniane bądź sterowane w zakresie palety kolorów RGB za pomocą sygnału PWM dodatkowo możemy uzyskać kontrole nad zmianą temperatury barwowej w zakresie 2700-6500K. Podstawową formą komunikacji odbiornika V5-M jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led oraz bramką WiFi. Odbiornik V5-M wyróżnia się zakresem napięcia wejściowego rzędu 12-24V, mocą wyjściową rzędu 15A oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Odbiornik posiada również alternatywne wejście DC umożliwiające łatwe i szybkie doprowadzenie zasilania do urządzenia. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.



Urządzenia komplementarne należy zakupić osobno.

Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz



Zastosowanie do instalacji:
  1. RGB+CCT - wielokolorowych ze zmienną temperaturą barwową



Cechy odbiornika V5-M

  1. Dedykowany dla wielokolorowego oświetlenia LED RGB+CCT
  2. Pięć kanałów do wykorzystania
  3. Zakres napięcia wejściowego/wyjściowego 12-24V
  4. Dopuszczalny maksymalny prąd o wartości 15A
  5. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED, bramki Wi-Fi)
  6. Komunikacja wykorzystująca drogę radiową 2,4Ghz
  7. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
  8. Możliwość przypisania dziesięciu urządzeń nadawczych
  9. Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
  10. Współpraca poprzez sieć Wi-Fi (wymagany dodatkowy moduł)
  11. Częstotliwość PWM dla sterownika LED - 750Hz
  12. Dodatkowe zabezpieczenia - odwrócona polaryzacja, termiczne

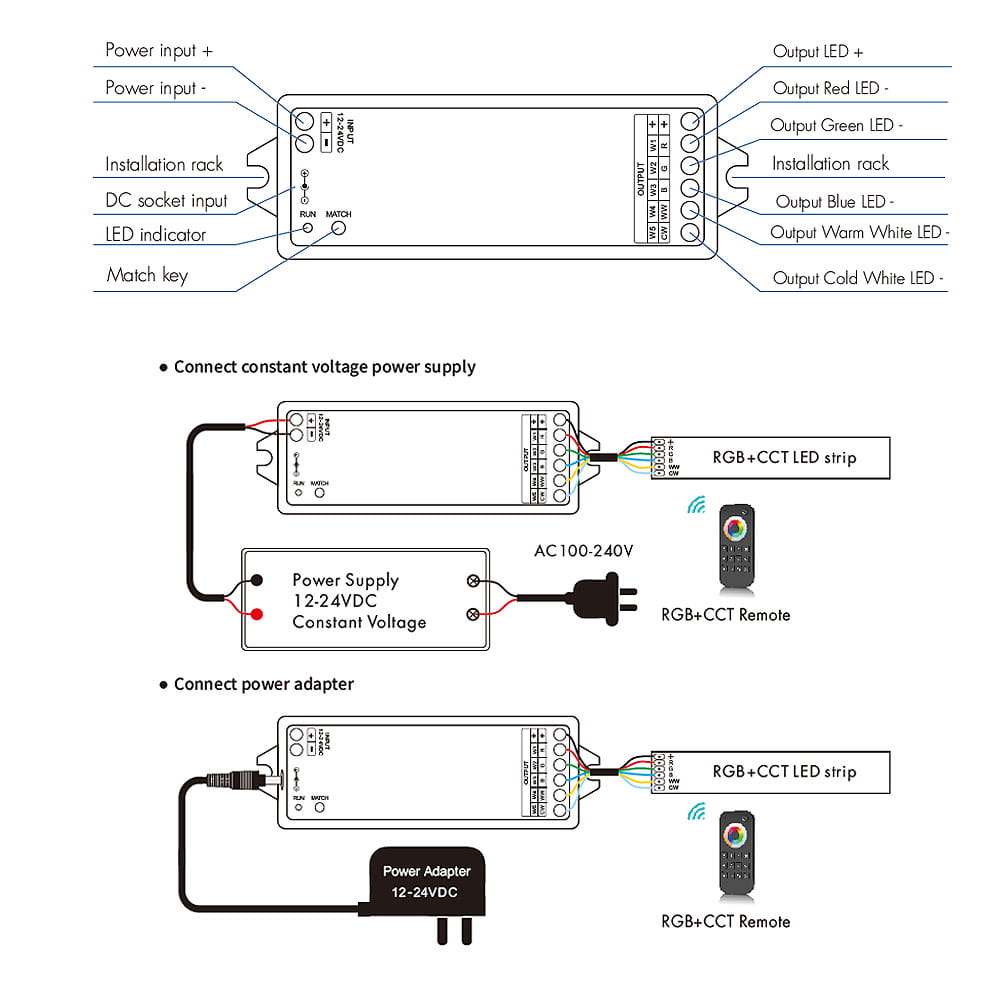

  13. Alternatywne połączenie z wykorzystaniem gniazda DC
  14. Wykres ściemniania - logarytmiczny

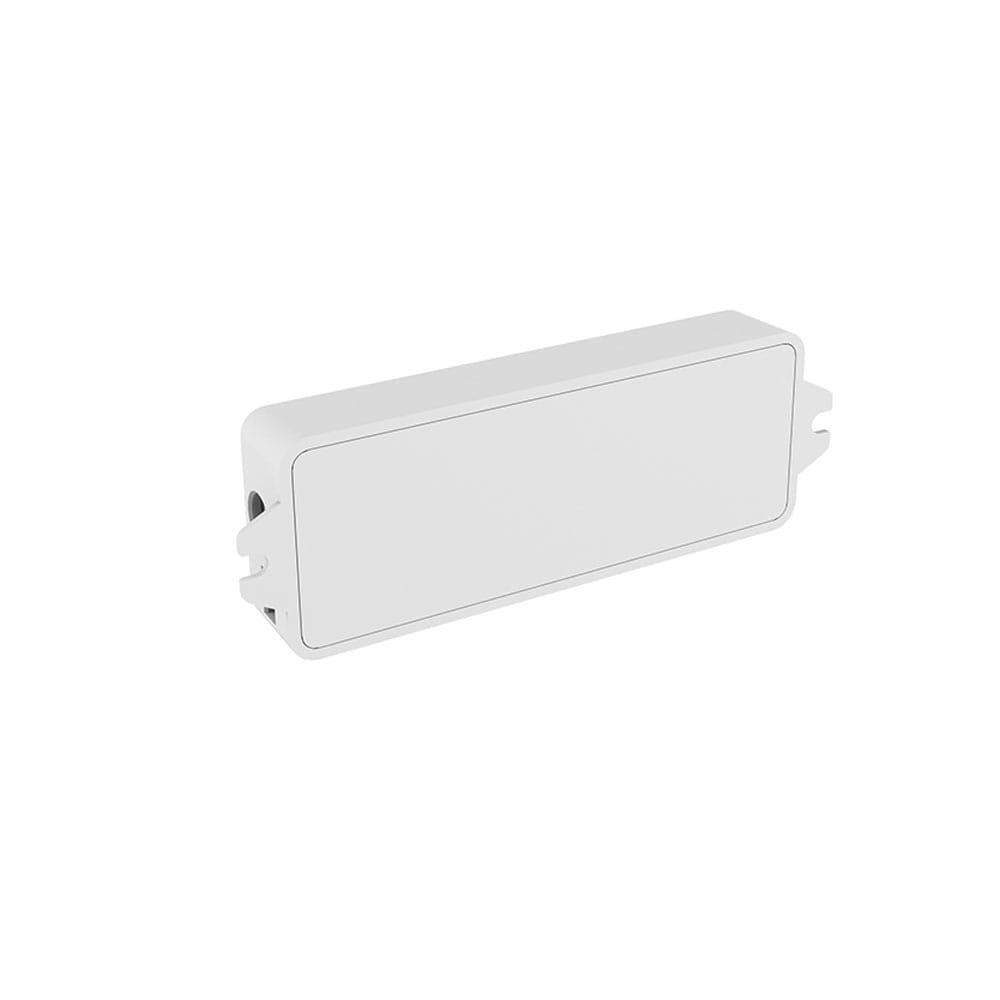

  15. Minimalistyczna obudowa
  16. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
  17. Wysoka jakość zastosowanych komponentów
  18. 5 letnia gwarancja



Poznaj serie produktu - odbiorniki LED klasyczne

Poznaj serie produktu - odbiorniki LED klasyczne

Odbiorniki LED klasyfikujące się do klasycznych kontrolerów led, są niezmiernie praktyczne. Idealna proporcja wypracowana przez potrzeby na rynku oświetlenia LED pozwoliły na stworzenie urządzenia cechującego się przede wszystkim uniwersalnością - niewielkie rozmiary pozwalające zastosować urządzenia w zabudowie g-k czy niewielkich puszkach montażowych to istotny element tych odbiorników. Ponadto odpowiednia moc wyjściowa, umożliwia optymalne obciążenie wyjścia a gdy do tego dołączymy dobrą jakość wykonania, uzyskamy klasyczną serie odbiorników LED.



Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.





Odkryj unikalne funkcje sterowników LED

Cała gama współpracujących urządzeń dla sterowników led Skydance

Uczenie kodu dla sterowników led Skydance

Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji RGB+W (wielokolorowa z barwą białą)
System sterowania oświetleniem PWM
Sposób sterowania oświetleniem radiowo (2,4GHz)
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-24V DC
Maksymalny prąd wyjściowy 15A
Ilość wyjść sterownika 5 wyjść
Typ komunikacji jednokierunkowa
Częstotliwość PWM 750Hz
Poziom ściemniania 4096 poziomów (płynne)
Krzywa ściemniania logarytmiczna
Zasięg komunikacji do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -30 do + 55°C
Klasa szczelności IP20
Montaż nawierzchniowo
Zabezpieczenia odwrócona polaryzacja / zwarciowe

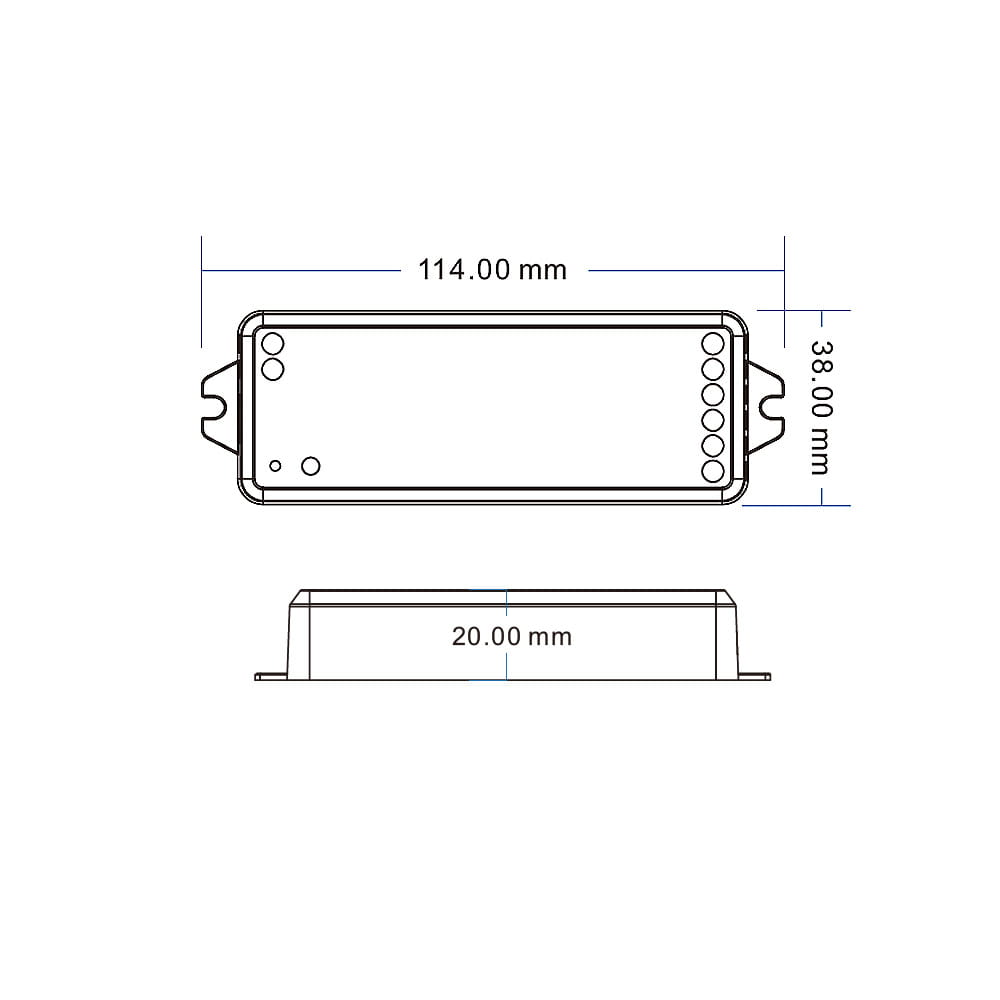

Wymiary 114 x 38 x 20 mm
Deklaracje i normy bezpieczeństwa CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328
Gwarancja producenta 60 miesięcy
