Odbiornik LED SPI (DMX512) - RGB - do taśm cyfrowych LED - 8A 5-24V DC - RJ45/XLR3 - DSA

Odbiornik LED SPI (DMX512) - RGB - do taśm cyfrowych LED - 8A 5-24V DC - RJ45/XLR3 - DSA
  • Nowość
Dostępność: dostępny na zamówienie
Produkt wysyłamy: do 30 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 227,29 zł 227.29
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 184,79 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni

Opis

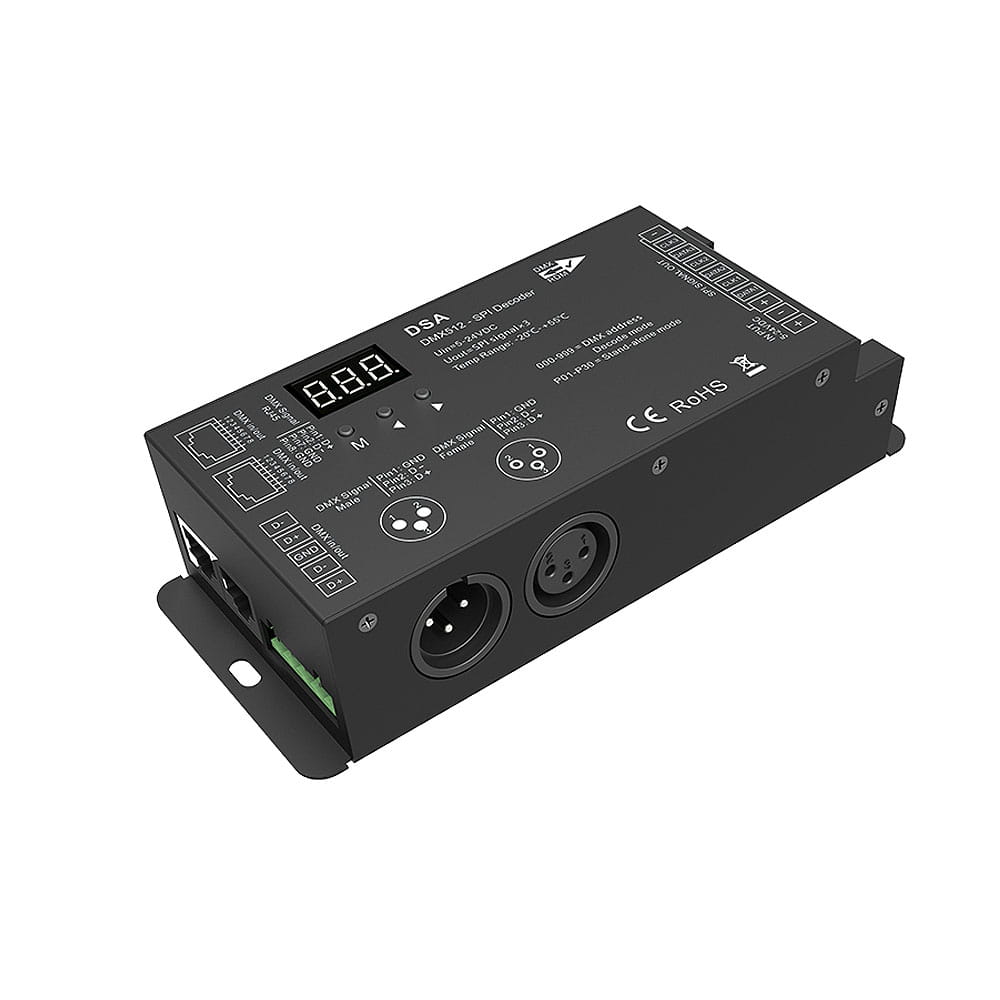

Odbiornik LED SPI (DMX512) - RGB - do taśm cyfrowych LED - 8A 5-24V DC - RJ45/XLR3 - DSA, to urządzenie w formie dekodera DMX512, wykorzystujące sygnał cyfrowy SPI na wyjściu, który pozwala na sterowanie cyfrowym oświetleniem LED RGB (np. taśma cyfrowa pixel RGB LED) Do dekodera możemy zastosować wiele rodzajów taśm LED cyfrowych RGB pixel. Urządzenie obsługuje maksymalnie do 900 pixeli. Dostęp do dekodera możliwy jest poprzez przewodowe podłączenie wykorzystujące system sterowania DMX512. Wykorzystuje do tego standardowe zaciski śrubowe lub wykorzystywane w tym systemie komunikacji złącza XLR3 oraz RJ45. Połączenie odbiorników ze sterownikami led możliwe jest również poprzez komunikacje radiową o określonej częstotliwości sygnału. Zasięg takiej komunikacji zapewnia bezprzewodowe połączenie w zakresie 30 metrów w terenie otwartym. Urządzenie posiada wbudowany wyświetlacz LCD. Przeznaczony do montażu na nawierzchniowego. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.



Urządzenia komplementarne należy zakupić osobno.

Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz



Zastosowanie do instalacji:
  1. SPI wielokolorowych RGB opartych o system cyfrowy
  2. DMX512 wykorzystujących system komunikacji DMX512



Cechy dekodera DSA

  1. Dedykowany do cyfrowych taśm LED RGB
  2. Trzy kanały SPI do wykorzystania
  3. Zakres napięcia wejściowego/wyjściowego 5-24V
  4. Dopuszczalny maksymalny prąd o wartości 8A
  5. Wykorzystuje sygnał DMX512 do komunikacji
  6. Przewodowa łączność urządzenia skutkująca brakiem zakłóceń
  7. Układ TTL znajdujący się na poszczególnych wyjściach
  8. Duża ilość współpracujących układów cyfrowych
  9. Obsługa maksymalnie do 900 pixeli
  10. Wbudowany wyświetlacz LCD
  11. Posiada wejścia sygnałowe XLR3/RJ45
  12. Niski pobór mocy rzędu około 1W
  13. Dodatkowe zabezpieczenia - odwrócona polaryzacja
  14. Przeznaczony do nawierzchniowego montażu
  15. Wysoka jakość zastosowanych komponentów
  16. 5 letnia gwarancja



Poznaj serie produktu - Sterowniki cyfrowe SPI

Poznaj serie produktu - Sterowniki cyfrowe SPI

Seria sterowników SPI, to urządzenia do kontroli wielokolorowych instalacji led za pomocą sterowników wykorzystujących na wyjściu sygnał cyfrowy SPI. Sterowniki cyfrowe LED charakteryzują się możliwością wysterowania każdej z sekcji a nawet diody led znajdującej się na taśmie LED z uwagi na zastosowanie w nich niewielkiego układu scalonego. Producenci oświetlenia cyfrowego wykorzystują różnego typu układy, które charakteryzują się indywidualnymi właściwościami. Zastosowanie cyfrowego oświetlenia LED w znaczący sposób rozwinie naszą instalacje LED.



Poznaj serie produktu - dekodery DMX512



Dekodery DMX512, to urządzenia pozwalające na przetworzenie sygnału cyfrowego otrzymanego przez urządzenie nadawcze DMX512, na które składać się może panel naścienny czy konsola DMX na pożądany przez nas sygnał PWM (w tym przypadku triak na wyjściu). Pozwala to na wykorzystanie wyjścia sterowanego przez wspomniany system DMX512 do oświetlenia LED na które składać się mogą różne źródła lamp – od prądowych opraw LED, zahaczając o tradycyjne już taśmy LED a ściemniane żarówki 230V. Każdy z uprzednio ustalonego adresu przypisany jest do jednego kanału, przez co możemy stworzyć różne warianty sterowania. Plusem takiego rozwiązania są ogromne możliwości w tworzeniu jeden wspólnej zsynchronizowanej sieci, która jest w pełni gotowa do pracy i przyszłej rozbudowy.



Tabela 1.Współpracujące układy cyfrowe z dekoderem LED

Nazwa chipu Sygnał wyjściowy
TM1803 DATA
TM1809, TM1804, TM1812 DATA
UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912 DATA
WS2811, WS2812 DATA
TM1829 DATA
TLS3001, TLS3002 DATA
GW6205, GS8206, GS8208 DATA
MB16120 DATA,CLK
LPD6803, LDP1101, D705, UCS6912 DATA,CLK
LPD8803, LPD8806 DATA,CLK
WS2801, WS2803 DATA,CLK
P9813 DATA,CLK

Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji RGB (wielokolorowa)
System sterowania oświetleniem cyfrowy
Sposób sterowania oświetleniem radiowo oraz dodatkowo przewodowo (2,4Ghz / DMX512)
Typ wyjść sterownika/ów SPI (cyfrowe)
Napięcie znamionowe wej/wyj - 5-24V DC
Maksymalny prąd wyjściowy 8A
Ilość wyjść sterownika 3 wyjścia
Typ komunikacji dwukierunkowa
Zasięg komunikacji radiowej do 30 metrów w terenie otwartym
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -30 do + 55°C
Klasa szczelności IP20
Montaż nawierzchniowo lub szafa RACK
Dodatkowa funkcjonalność/cecha wyświetlacz LCD
Zabezpieczenia odwrócona polaryzacja

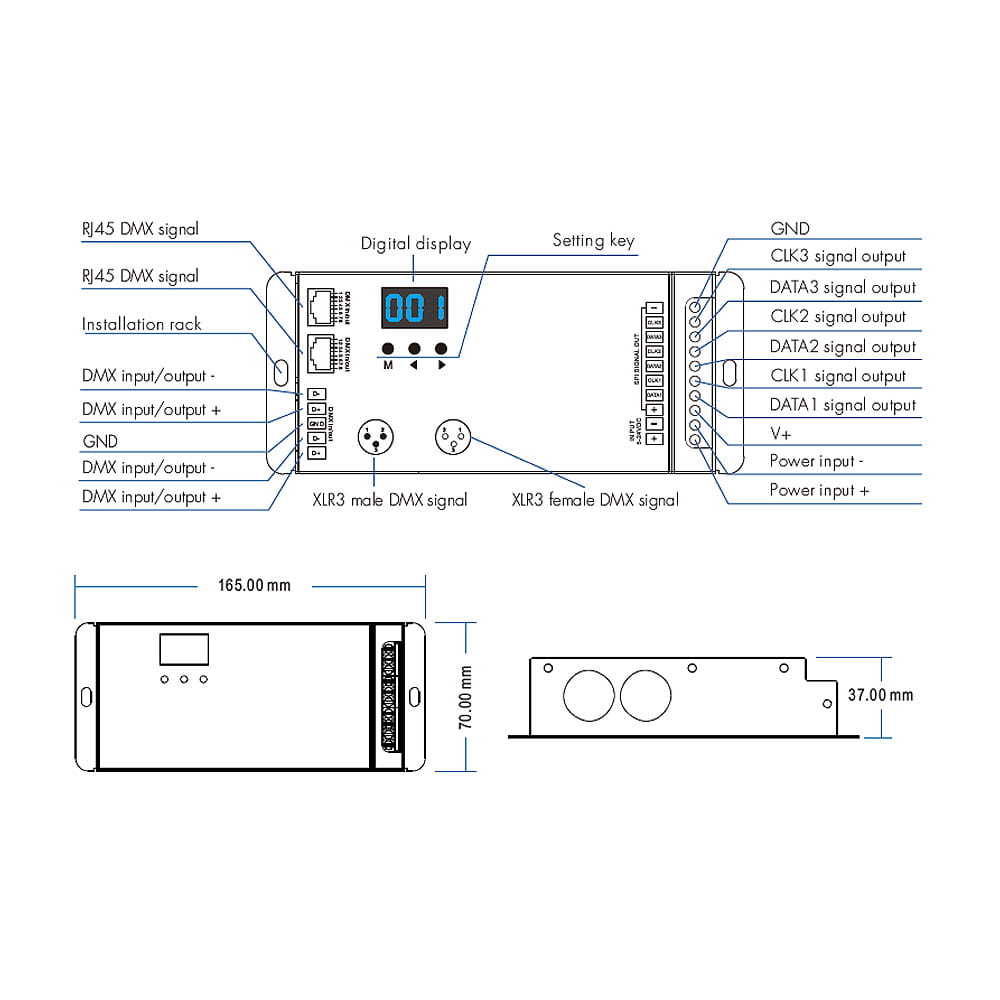

Wymiary 165 x 70 x 37 mm
Deklaracje i normy bezpieczeństwa CE,EMC,LVD / EN55032:2015, EN61000-3-2:2014, EN61000-3-2:2013, EN55024 :2010/A1:2015 / EN 61347-1:2015 EN 61347-2-11:2015
Gwarancja producenta 60 miesięcy
