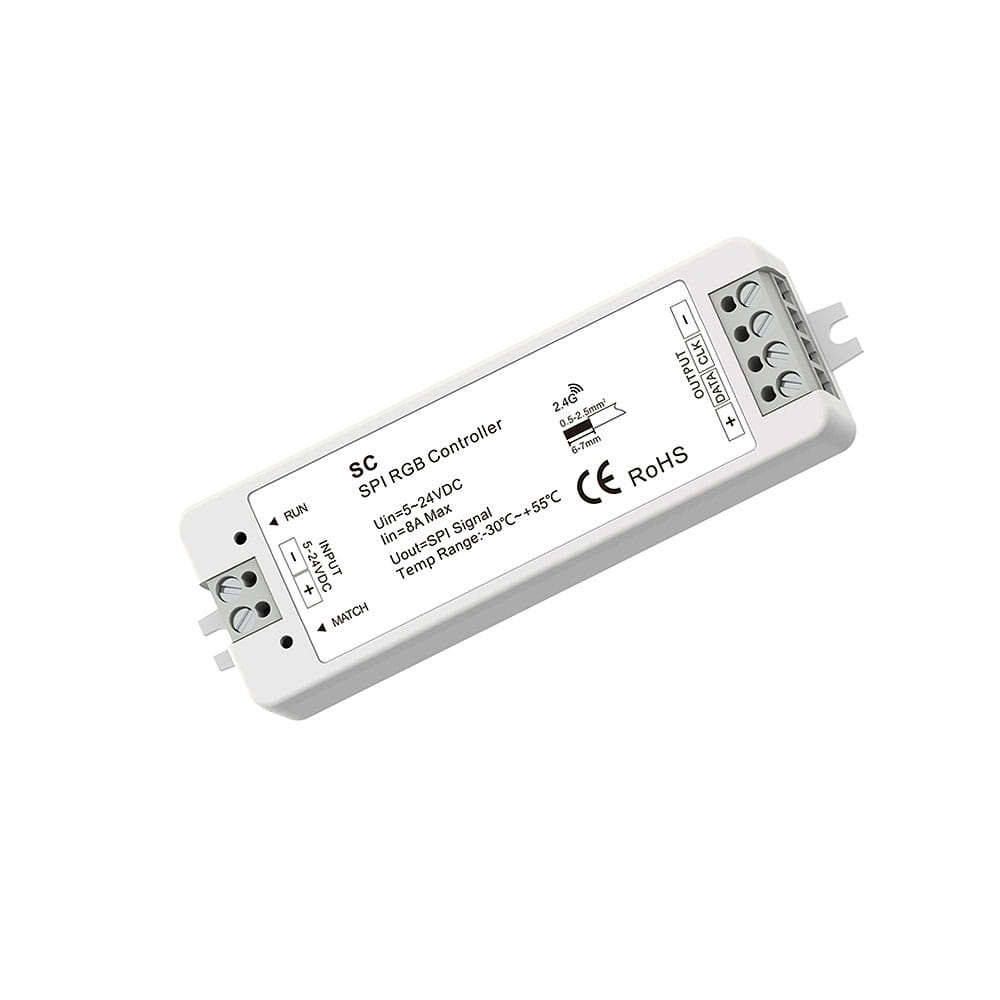

Odbiornik LED SPI - RGB - do taśm cyfrowych LED - 8A 5-24V DC - SC
Opis
Odbiornik LED SPI - RGB - Do taśm cyfrowych LED - 8A 5-24V DC - SC , to urządzenie odbiorcze, wykorzystujące sygnał cyfrowy SPI na wyjściu odbiornika LED, pozwalający na uzyskanie możliwości sterowania oświetleniem cyfrowym LED RGB (np. taśma cyfrowa pixel RGB LED) Do odbiornika możemy zastosować wiele rodzajów taśm LED cyfrowych RGB pixel. Urządzenie obsługuje maksymalnie do 1024 pixeli. Odbiornik led łączy się z pilotem led, wykorzystując bezprzewodową komunikacje radiową. Połączenie odbiorników ze sterownikami led realizowane jest poprzez komunikacje radiową o określonej częstotliwości sygnału. Zasięg takiej komunikacji zapewnia bezprzewodowe połączenie w zakresie 30 metrów w terenie otwartym. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- SPI wielokolorowych RGB opartych o system cyfrowy
Cechy odbiornika SC
- Dedykowany do cyfrowych taśm LED RGB
- Trzy kanały do wykorzystania
- Zakres napięcia wejściowego/wyjściowego 5-24V
- Dopuszczalny maksymalny prąd o wartości 8A
- Komunikacja wykorzystująca drogę radiową 2,4Ghz
- Zasięg komunikacji do 30 metrów w terenie otwartym
- Duża ilość współpracujących układów cyfrowych
- Obsługa maksymalnie do 1024 pixeli
- Dodatkowe zabezpieczenia - odwrócona polaryzacja
- Kompaktowa obudowa wraz z otworami do stałego montażu
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - Sterowniki cyfrowe SPI
Seria sterowników SPI, to urządzenia do kontroli wielokolorowych instalacji led za pomocą sterowników wykorzystujących na wyjściu sygnał cyfrowy SPI. Sterowniki cyfrowe LED charakteryzują się możliwością wysterowania każdej z sekcji a nawet diody led znajdującej się na taśmie LED z uwagi na zastosowanie w nich niewielkiego układu scalonego. Producenci oświetlenia cyfrowego wykorzystują różnego typu układy, które charakteryzują się indywidualnymi właściwościami. Zastosowanie cyfrowego oświetlenia LED w znaczący sposób rozwinie naszą instalacje LED.
Tabela 1.Współpracujące układy cyfrowe z odbiornikiem LED
Nazwa chipu | Sygnał wyjściowy |
---|---|
TM1803 | DATA |
TM1809, TM1804, TM1812 | DATA |
UCS1903, UCS 1909, UCS1912, UCS2903, UCS2909, UCS2912 | DATA |
WS2811, WS2812 | DATA |
TM1829 | DATA |
TLS3001, TLS3002 | DATA |
GW6205 | DATA |
MB16120 | DATA,CLK |
LPD6803, LDP1101, D705, UCS6909, UCS6912 | DATA,CLK |
LPD8803, LPD8806 | DATA,CLK |
WS2801, WS2803 | DATA,CLK |
P9813 | DATA,CLK |
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | odbiornik radiowy |
Typ instalacji | RGB (wielokolorowa) |
System sterowania oświetleniem | cyfrowy |
Sposób sterowania oświetleniem | radiowo (2,4GHz) |
Typ wyjść sterownika/ów | SPI (cyfrowe) |
Napięcie znamionowe | wej/wyj - 5-24V DC |
Maksymalny prąd wyjściowy | 8A |
Ilość wyjść sterownika | 3 wyjścia |
Typ komunikacji | jednokierunkowa |
Zasięg komunikacji | do 30 metrów w terenie otwartym |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Zabezpieczenia | odwrócona polaryzacja |

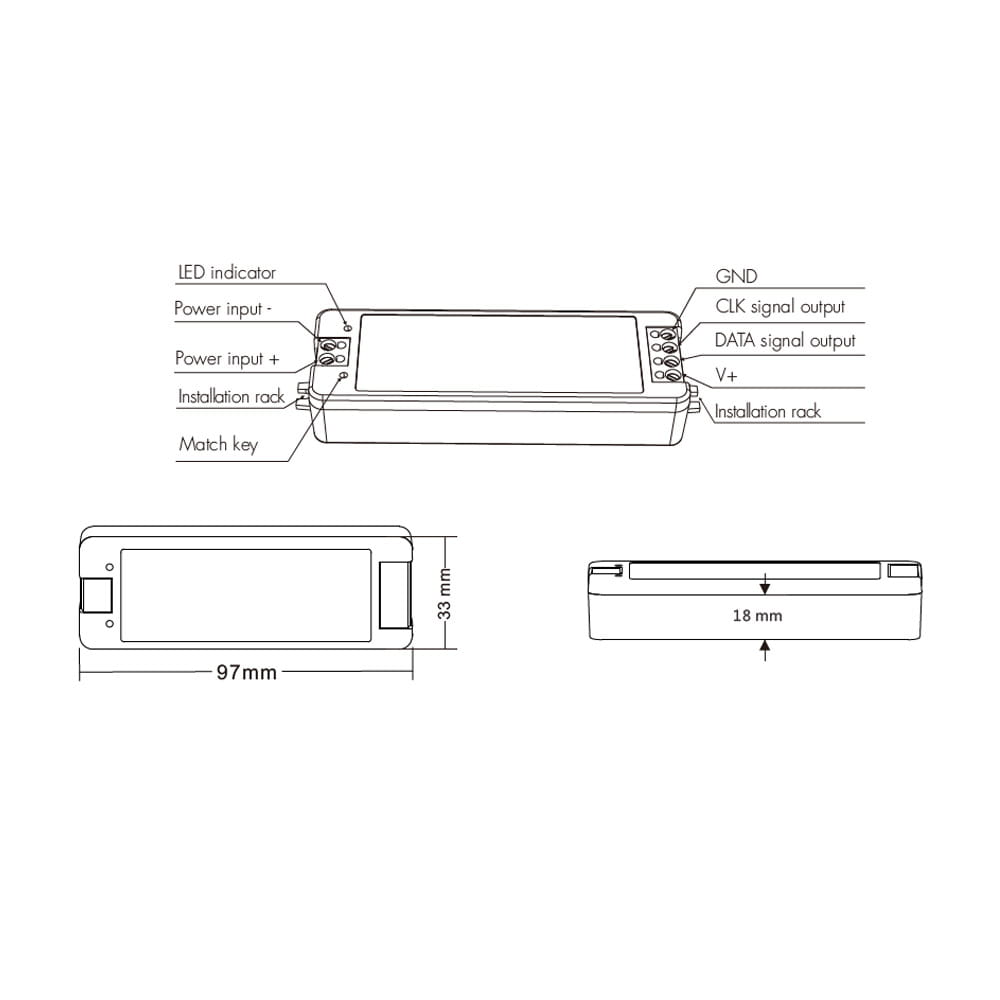

Wymiary | 97 x 33 x 18 mm |
Deklaracje i normy bezpieczeństwa | CE,EMC,LVD / EN55032:2015, EN61000-3-2:2014, EN61000-3-2:2013, EN55024 :2010/A1:2015 / EN 61347-1:2015 EN 61347-2-11:2015 |
Gwarancja producenta | 60 miesięcy |
