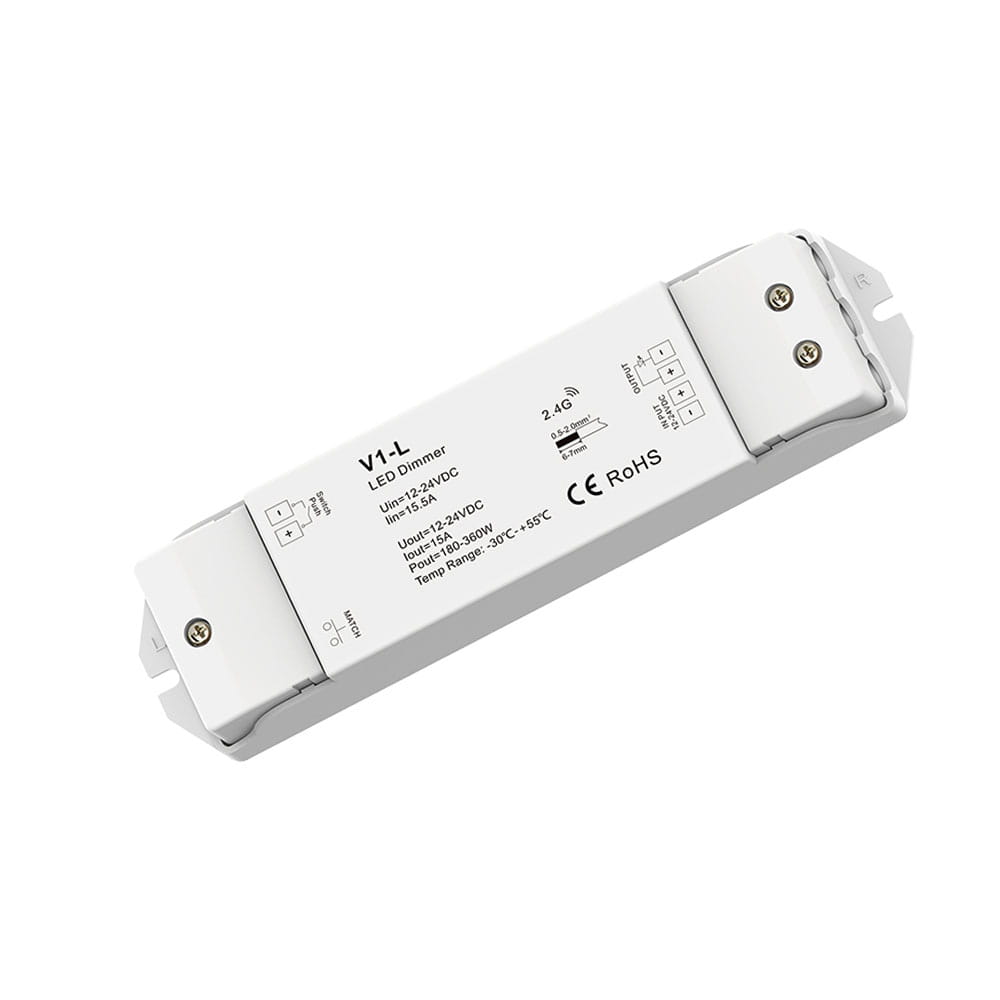

Odbiornik LED - Mono - 12-48V DC 1x15A - V1-L
Opis
To urządzenie odbiorcze, służące do uzyskania sterowania nad monochromatycznym oświetleniem LED (np. taśma LED jedokolorową). Odbiornik V1-L umożliwia sterowanie jednego wyjścia, do którego podłączone oświetlenie LED może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V1-L jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led, czy bramką Wi-Fi.
Odbiornik LED został dodatkowo wzbogacony o niezależne wejście bezpotencjałowe umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik V1-L wyróżnia się szerokim zakresem napięcia wejściowego rzędu 12-48V, dużą prądem wyjściowym rzędu 15A oraz płynną pracą ściemniania PWM (500Hz), co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 5 letni okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- MONO jednokolorowych
Cechy odbiornika V1-L
- Dedykowany dla monochromatycznego oświetlenia LED
- Jeden kanał do wykorzystania
- Szeroki zakres napięcia wejściowego/wyjściowego 12-48V
- Dopuszczalny maksymalny prąd o wartości 15A
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED, bramki Wi-Fi)
- Komunikacja wykorzystująca drogę radiową 2.4Ghz
- Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)

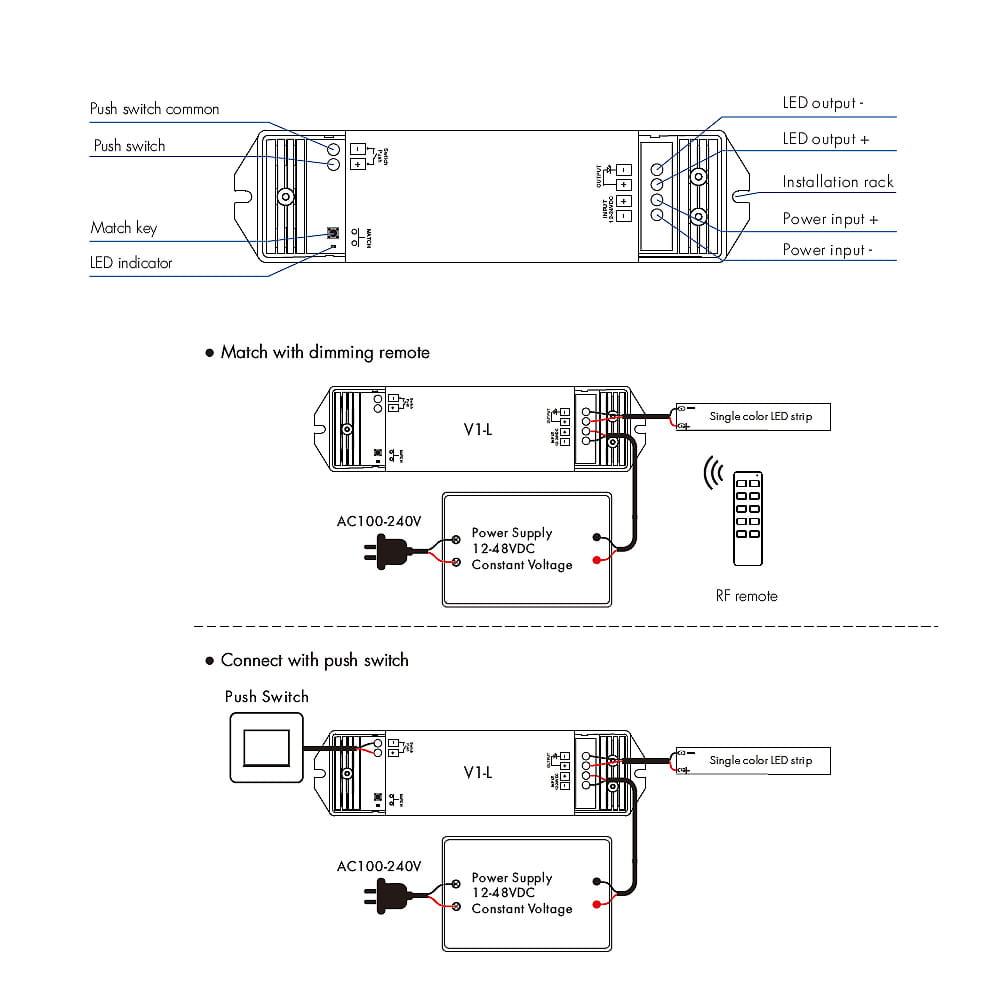

- Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
- Współpraca poprzez sieć Wi-Fi (wymagany dodatkowy moduł)
- Częstotliwość PWM dla sterownika LED - 500Hz
- Dodatkowe zabezpieczenia - odwrócona polaryzacja
- Wykres ściemniania - logarytmiczny
- Kompaktowa obudowa wraz z otworami do stałego montażu
- Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - odbiorniki LED ze zwiększoną obciążalnością
Odbiorniki LED ze zwiększoną obciążalnością dedykowane są do większych instalacji bazujących na oświetleniu LED. Kompaktowy rozmiar został zastąpiony większa obciążalnością na wyjściu, przez co względem klasycznej serii odbiorników możemy obsłużyć dużo większy obwód elektroniczny składający się np. z taśmy LED. Odbiorniki do świetlenia ze zwiększoną obciążalnością również mogą się poszczycić wysoką jakością wykonania, które pozywa na długie i bezawaryjnie użytkowanie.
Bezprzewodowa forma komunikacji sterowników LED – eliminacja kluczowych wad
Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.
Krzywa ściemniania - charakterystyka pracy
Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
Odkryj unikalne funkcje sterowników LED
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | odbiornik radiowy |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | PWM |
Sposób sterowania oświetleniem | radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj - 12-48V DC |
Maksymalny prąd wyjściowy | 15A |
Ilość wyjść sterownika | 1 wyjście |
Typ komunikacji | jednokierunkowa |
Częstotliwość PWM | 500Hz |
Poziom ściemniania | 4096 poziomów (płynne) |
Krzywa ściemniania | logarytmiczna |
Zasięg komunikacji | do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Dodatkowa funkcjonalność/cecha | dodatkowe wejście bezpotencjałowe "push switch" |
Zabezpieczenia | odwrócona polaryzacja |

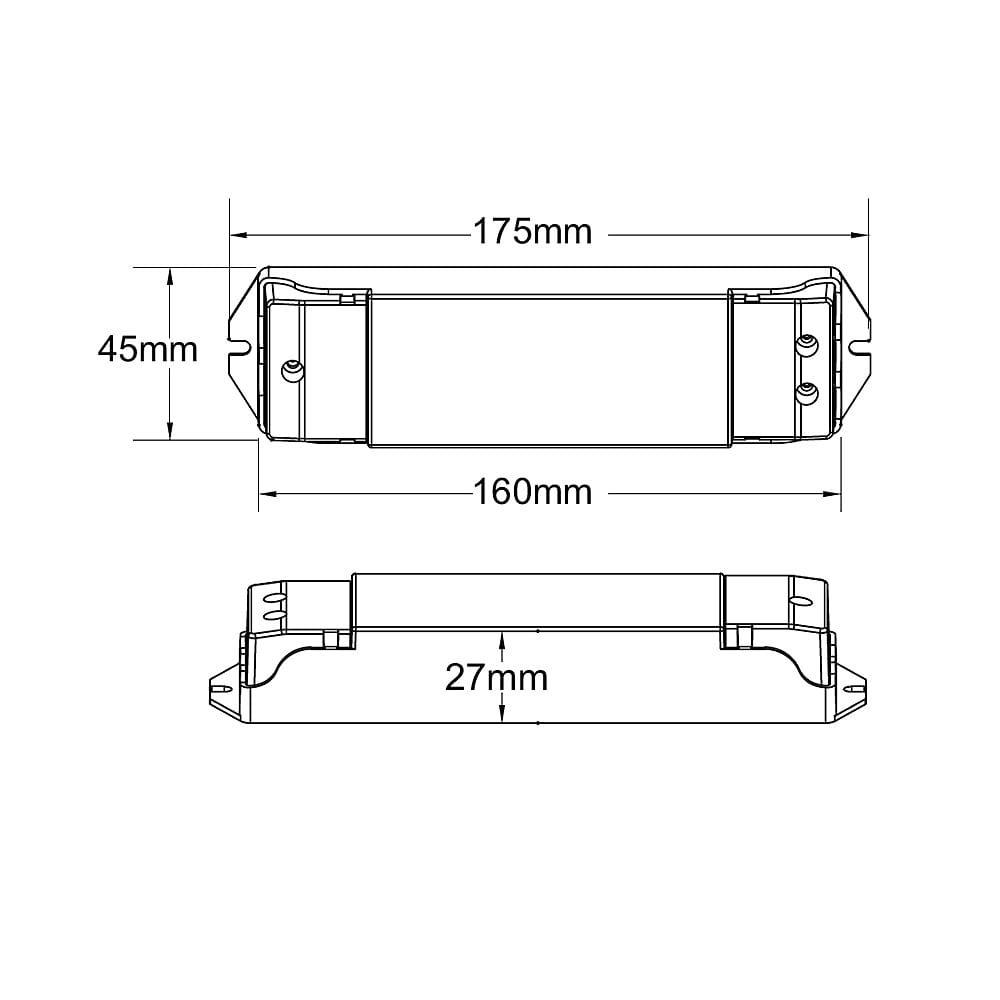

Wymiary | 175 (160) x 45 x 27mm |
Deklaracje i normy bezpieczeństwa | CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328 |
Gwarancja producenta | 60 miesięcy |
