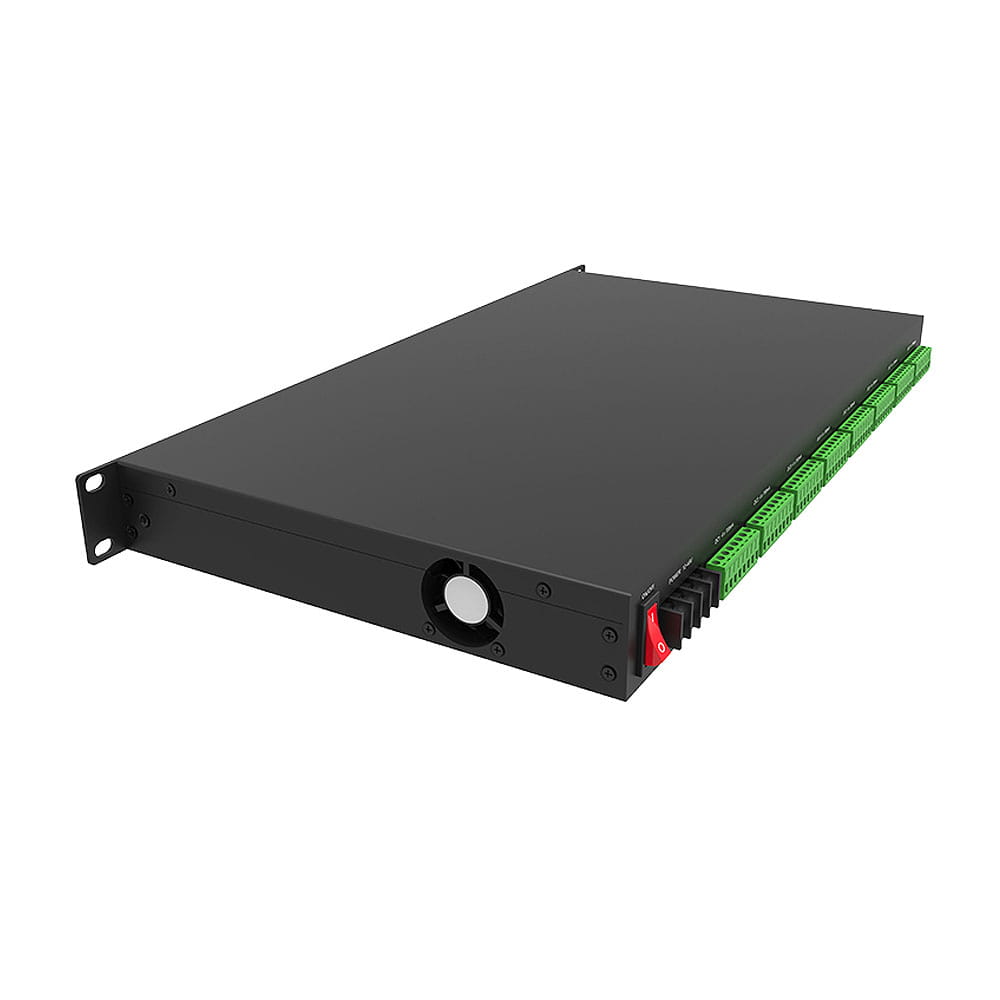

Odbiornik LED prądowy DMX512 - 32 kanałowy - 12-48V DC 32x700mA 3-46V - Dekoder DMX - D32C(700MA)
Opis
Odbiornik LED prądowy DMX512 - 32 kanałowy - 12-48V DC 32x700mA 3-46V - Dekoder DMX - D32C(700MA), to urządzenie odbiorcze posiadające wbudowane trzydzieści dwa kanały dla których możemy określić indywidualne cyfrowe adresy i uzyskać dostęp do sterowania np. oświetleniem LED opartym o prądowe źródło światła. Sterowanie w przypadku dekoderów opartych o system DMX definiuje się jako zmiana jasności, koloru RGB czy temperatury barwowej CCT, bowiem każde wyjście może otrzymać przypisaną cechę do której dostęp będzie realizowany wykorzystując jego uprzednio ustalony adres. Uzyskanie kontroli nad dekoderem możliwe jest poprzez otrzymanie sygnału cyfrowego DMX512, który jest dekodowany i przetwarzany na sygnał PWM, umożliwiający podłączenie np. diod LED o prądzie wyjściowym 700mA. Odbiornik DMX512 D32C(700MA) pozwala na obciążenie maksymalnie trzydziestu dwóch wyjść prądem o wartości 700mA przy napięciu wyjściowym w zakresie 3-46VDC. Wbudowane przełączniki znajdujące się na obudowie urządzenia, umożliwiają ustalenie odpowiednich adresów po ustawieniu odpowiedniej sekwencji. Względem innych prądowych modeli dekoderów DMX posiada wbudowane dodatkowe wejścia na port RJ45 oraz XLR3 czy XLR5.
Dekoder prądowy DMX512 D32C(700MA) posiada logarytmiczną krzywą ściemniania oraz stałą częstotliwość ściemniania PWM. Jego istotnym atutem jest montaż bezpośrednio do szafy typu RACK. Ponadto posiada wbudowane zabezpieczenia – odwróconej polaryzacji oraz zwarciowe. Zastosowanie wysokiej jakości komponentów pozwala na ochronę gwarancyjną wynoszącą 5 lat.<
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- prądowych DMX512 - o określonym prądzie wykorzystujących sygnał DMX512
Cechy dekodera D32C(700MA)
- Dedykowany dla oświetlenia LED wspierającego system DMX512
- Zalecany dla instalacji LED opartych o prądowe oświetlenie LED
- Trzydzieści dwa kanały do wykorzystania
- Zakres napięcia wejściowego 12-48V
- Przeznaczony dla prądu o wartości 700mA
- Napięcie wyjściowe w zakresie 3-46V
- Przewodowa łączność z urządzeniem sterującym

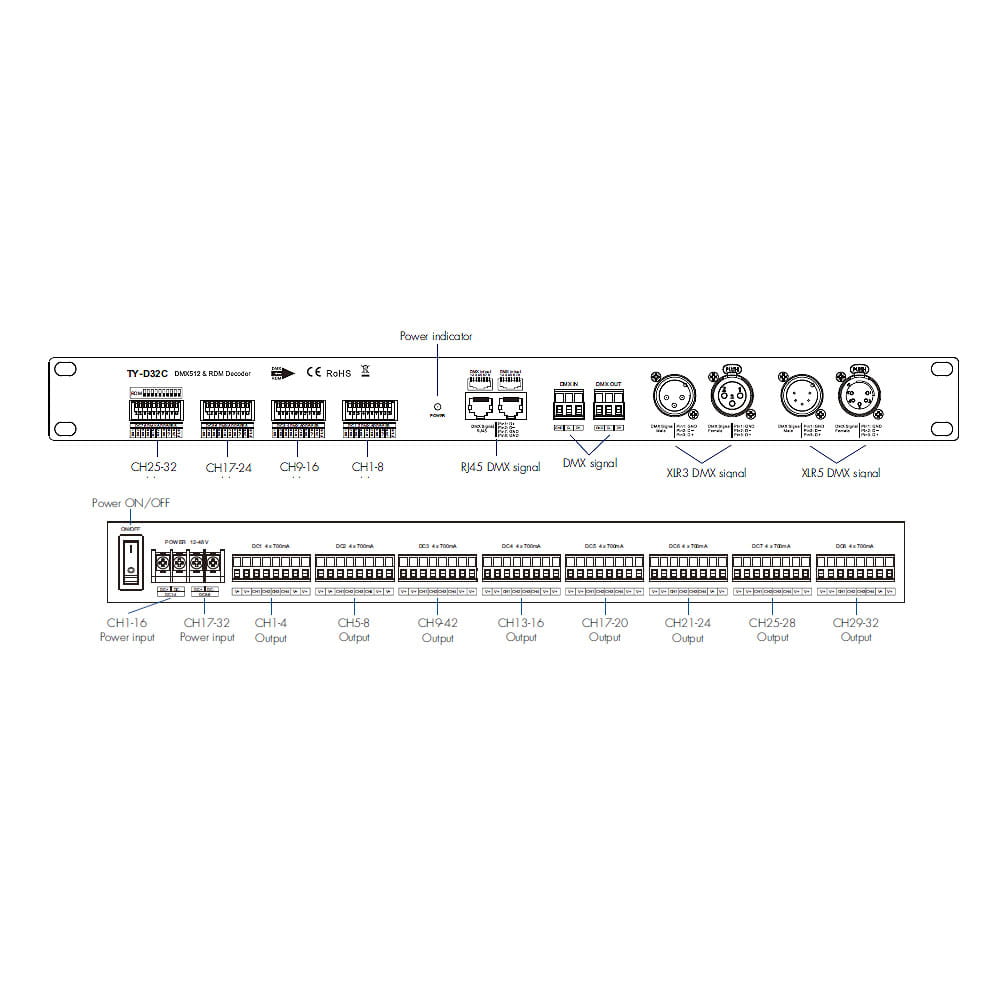

- Dodatkowe wejścia sygnałowe RJ45 / XLR3 / XLR5
- Protokół RDM zapewniający dwukierunkową komunikacje

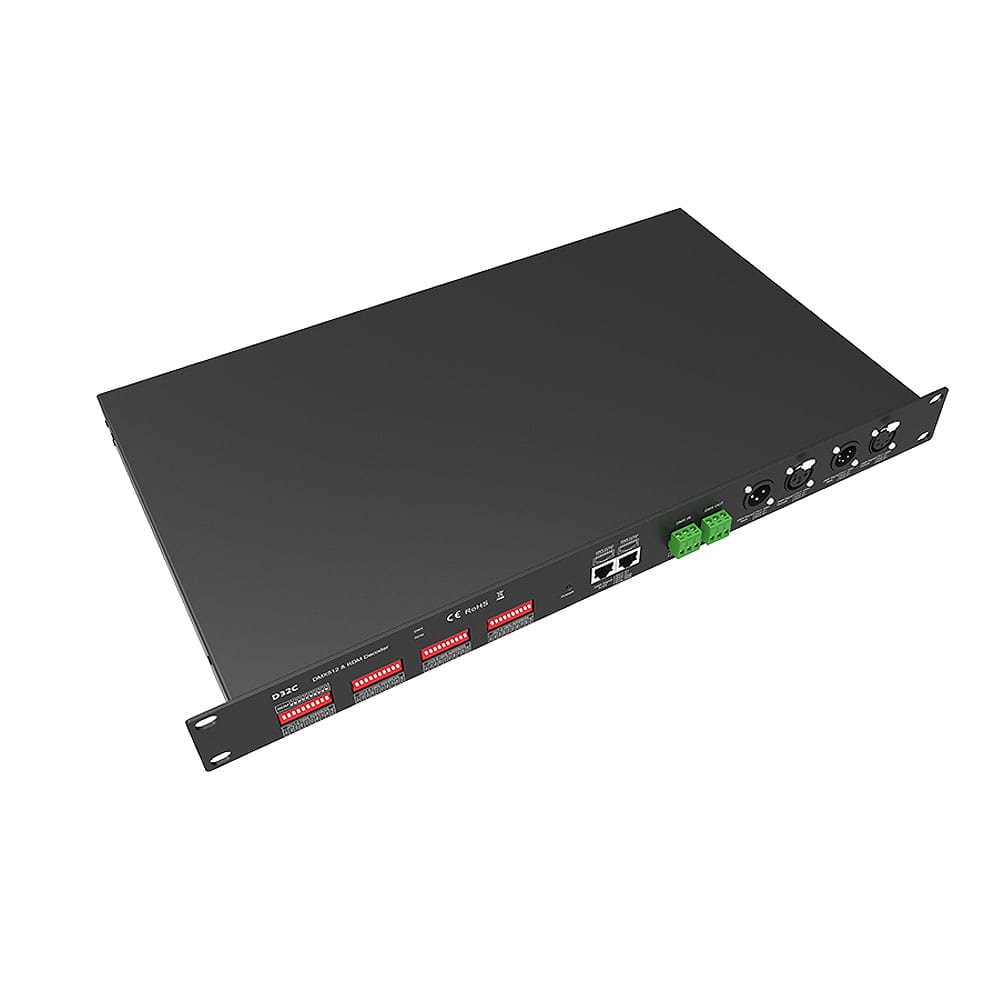

- Ustalanie adresu DMX za pomocą mechanicznych przełączników
- Tryb wewnętrznej pracy bez konieczności połączenia z systemem DMX512
- Dodatkowe zabezpieczenia - zwarciowe oraz odwróconej polaryzacji
- Logarytmiczna krzywa ściemniania
- Otwory w obudowie przeznaczone do stałego montażu
- Montaż bezpośrednio do szafy RACK
- Szereg certyfikatów zgodności
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - dekodery DMX512
Dekodery DMX512, to urządzenia pozwalające na przetworzenie sygnału cyfrowego otrzymanego przez urządzenie nadawcze DMX512, na które składać się może panel naścienny czy konsola DMX na pożądany przez nas sygnał PWM. Pozwala to na wykorzystanie wyjścia sterowanego przez wspomniany system DMX512 do oświetlenia LED na które składać się mogą różne źródła lamp – od prądowych opraw LED, zahaczając o tradycyjne już taśmy LED a ściemniane żarówki 230V. Każdy z uprzednio ustalonego adresu przypisany jest do jednego kanału, przez co możemy stworzyć różne warianty sterowania. Plusem takiego rozwiązania są ogromne możliwości w tworzeniu jeden wspólnej zsynchronizowanej sieci, która jest w pełni gotowa do pracy i przyszłej rozbudowy.
Krzywa ściemniania - charakterystyka pracy
Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
Przykładowa instalacja bazująca na systemie DMX512
System DMX512 przedstawiony na powyższym zdjęciu, to kwintesencja rozbudowanej instalacji LED opartej o zsynchronizowaną komunikacje wraz z dokładną wymianą danych. Ukazane na zdjęciu zostały formy sterowania jakie może przyjąć system sterowania DMX512 wraz z różnymi instalacjami poprzedzonymi nietypowymi urządzeniami, które zostały połączone w sposób umożliwiający łatwy dostęp przy użyciu np. tradycyjnej konsoli DMX, nowoczesnych nadajników DMX czy standardowego PC. Każde z przedstawionych urządzeń posiada swój unikalny adres, a w przypadku wielokanałowych urządzeń – adresy, do których możemy uzyskać indywidualny dostęp, nie ograniczając się do ilości stref/kanałów na urządzeniu nadawczym. Przewodowa łączność zapewnia natomiast dużą dokładność, co w przypadku tak dużych instalacji, ma ogromne znaczenie.
Odkryj unikalne funkcje sterowników LED
System dwustronnej komunikacji RDM, to protokół w większości wykorzystywany w produktach opartych na systemie komunikacji DMX512. Przewodowa łączność tego systemu idealnie wpasowuje się w zasadę działania RDM, ponieważ zapewnia synchronizacje urządzeń na poziomie bardzo dobrym poziomie. RDM (ang. Remote Device Management) umożliwia dwukierunkową wymianę danych miedzy sterownikiem LED DMX512 a podłączonymi źródłami światła współpracujących do dekoderów DMX512, co przyczynia się do lepszego i wygodniejszego użytkowania instalacji opartej na systemie sterowania DMX512.
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | kontroler DMX |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | DMX512 |
Sposób sterowania oświetleniem | przewodowo |
Typ wyjść sterownika/ów | CC (stało-prądowe) |
Napięcie znamionowe | wej/wyj - 12-48V DC |
Maksymalny prąd wyjściowy | 700mA |
Ilość wyjść sterownika | 32 wyjścia |
Typ komunikacji | dwukierunkowa |
Poziom ściemniania | 4096 poziomów (płynne) |
Krzywa ściemniania | logarytmiczna |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | szafa RACK |
Dodatkowa funkcjonalność/cecha | mechaniczne przyciski do zmiany adresu (DIP Switch) |
Zabezpieczenia | odwrócona polaryzacja / zwarciowe |

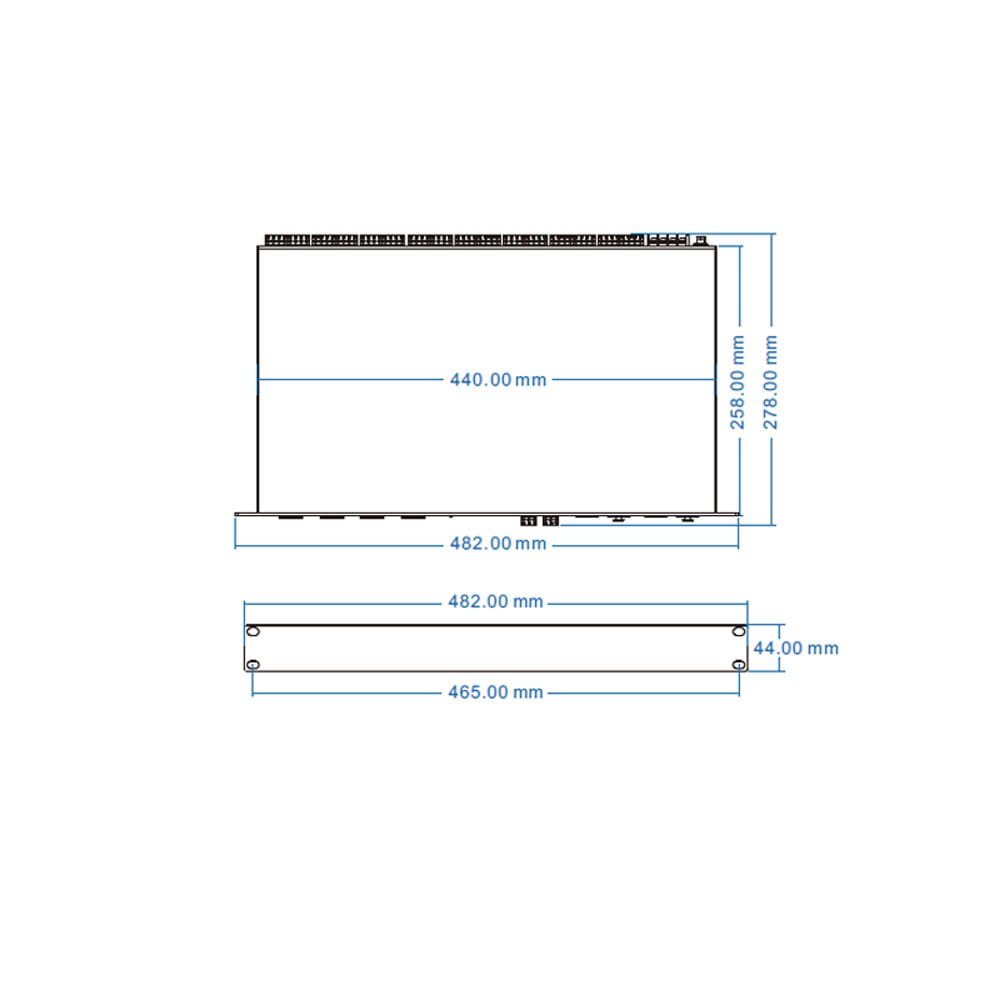

Wymiary | 482 x 278 x 44 mm |
Deklaracje i normy bezpieczeństwa | CE,EMC,LVD / EN55032:2015, EN61000-3-2:2014, EN61000-3-2:2013, EN55024 :2010/A1:2015 / EN 61347-1:2015 EN 61347-2-11:2015 |
Gwarancja producenta | 60 miesięcy |
