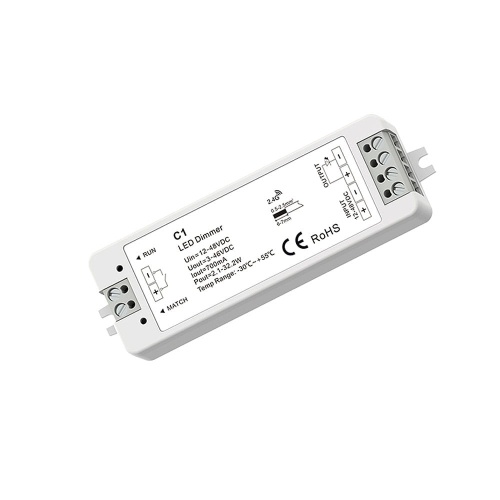

Odbiornik LED prądowy - Mono - 3-46V DC 700mA - C1(700MA)

To urządzenie odbiorcze, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadających określony prąd wyjściowy o wartości 700mA (np. diody LED). Odbiornik C1 umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika C1 jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led, natomiast odbiornik led został wzbogacony o dodatkowe niezależne wejście bezpotencjałowe umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik C1 wyróżnia się zakresem napięcia wejściowego rzędu 12-48V i wyjściowym na poziomie 3-46V oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.

1. MONO jednokolorowych

Cechy odbiornika C1

1. Dedykowany dla stało prądowego oświetlenia LED
2. Jeden kanał do wykorzystania
3. Zakres napięcia wejściowego 12-48V DC
4. Zakres napięcia wyjściowego 3-46V DC
5. Prąd o wartości 700mA
6. Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED)
7. Komunikacja wykorzystująca drogę radiową 2,4Ghz
8. Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
9. Możliwość przypisania dziesięciu urządzeń nadawczych
10. Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)
11. Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
12. Dodatkowe zabezpieczenia - odwrócona polaryzacja, zwarciowe
13. Wykres ściemniania - logarytmiczny
14. Kompaktowa obudowa wraz z otworami do stałego montażu
15. Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
16. Wysoka jakość zastosowanych komponentów
17. 5 letnia gwarancja

Poznaj serie produktu - odbiorniki LED prądowe

Odbiorniki LED klasyfikujące się do prądowych kontolerów led, są niezmiernie praktyczne. Idealna proporcja wypracowana przez potrzeby na rynku oświetlenia LED pozwoliły na stworzenie urządzenia cechującego się przede wszystkim uniwersalnością - niewielkie rozmiary pozwalające zastosować urządzenia w zabudowie g-k czy niewielkich puszkach montażowych to istotny element tych odbiorników. Ponadto odpowiednie parametry wyjściowe, umożliwiają optymalne obciążenie wyjścia a gdy do tego dołączymy dobrą jakość wykonania, uzyskamy praktyczną serie odbiorników LED.

Bezprzewodowa forma komunikacji – eliminacja kluczowych wad

Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
