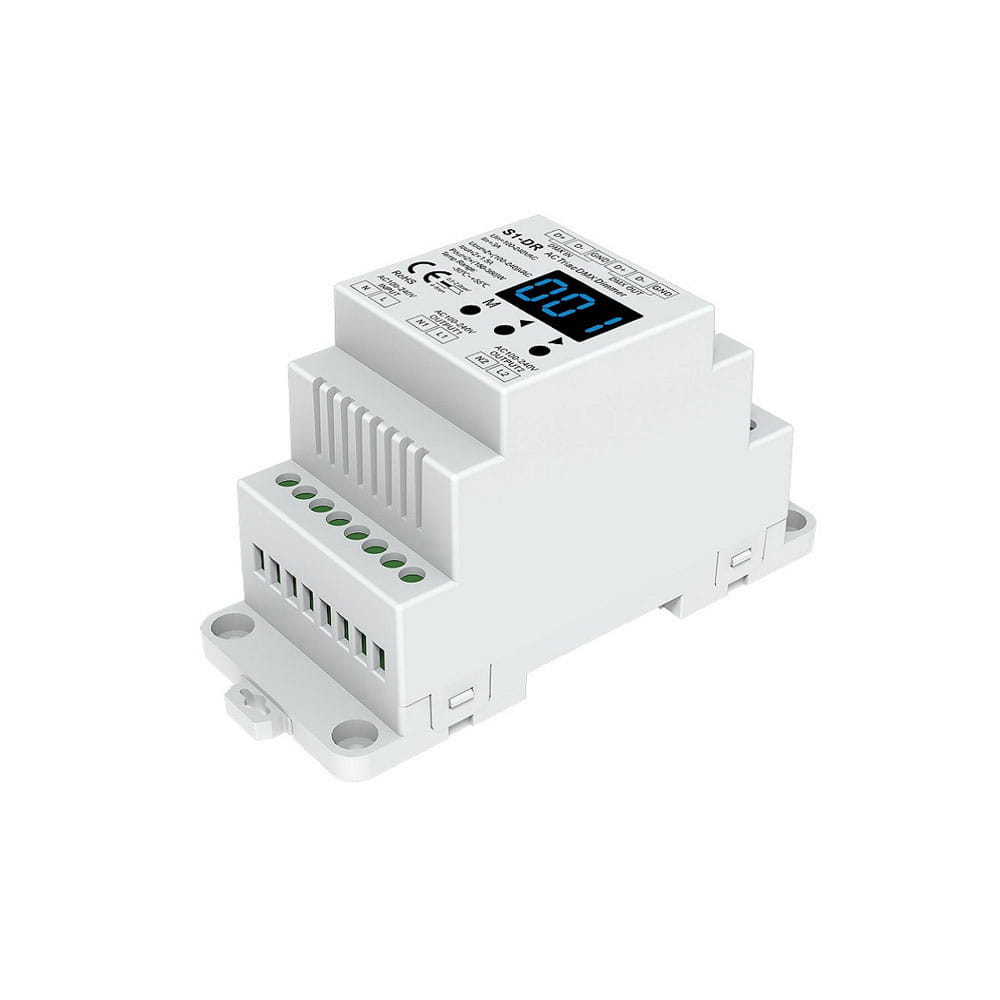

Odbiornik LED triakowy (DMX512) - ściemniacz do żarówek 230VAC 1x300W - na szyne DIN - S1-D1(W)
Opis
Odbiornik LED triakowy (DMX512) - ściemniacz do żarówek 230VAC 300W - S1-D1, To urządzenie odbiorcze służące do uzyskania kontroli nad żarówkami LED przeznaczonymi na napięcie 230VAC (np. ściemniane żarówki LED). Odbiornik S1-D1 umożliwia dostęp do jednego wyjścia do którego możemy podłączyć maksymalnie obciążalność rzędu 300W wykorzystując przy tym wejście dla systemu sterowania DMX512. Podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą elementu triakowego znajdującego się w urządzeniu. Podstawową formą komunikacji odbiornika S1-D1 jest przewodowe podłączenie do urządzenia sterującego bazującego na sieci DMX. Przeznaczony został do montażu na szynę DIN TH-35.
Odbiornik S1-D1 wyróżnia się dwoma trybami płynnego ściemniania - ściemnianie wykorzystujące element triakowy oraz ściemnianie elektroniczne, oba te tryby możemy ustalić przy pomocy niewielkiego przycisku na obudowie. Posiada również wbudowane zabezpieczenie termiczne oraz wyświetlacz LCD ukazujący adres urządzenia. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- DMX512 jednokolorowe
- 230VAC ściemnialne żarówki LED przeznaczone na napięcie 230VAC
Cechy odbiornika S1-D1
- Dedykowany dla ściemnialnych żarówek led 230VAC
- Jeden kanał do wykorzystania
- Zasilany bezpośrednio z sieci 230VAC
- Dopuszczalna maksymalna moc 300W
- Podłączenie przewodowe wykorzystujące sygnał DMX512
- Dwa tryby pracy - ściemnianie triakowe oraz elektroniczne
- Płynna praca nie męcząca naszego wzroku w zakresie 0-100%)
- Obudowa przeznaczona do instalacji w szyne instalatorskiej TH-35
- Wbudowany wyświetlacz LCD
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - dekodery DMX512
Dekodery DMX512, to urządzenia pozwalające na przetworzenie sygnału cyfrowego otrzymanego przez urządzenie nadawcze DMX512, na które składać się może panel naścienny czy konsola DMX na pożądany przez nas sygnał PWM (w tym przypadku triak na wyjściu). Pozwala to na wykorzystanie wyjścia sterowanego przez wspomniany system DMX512 do oświetlenia LED na które składać się mogą różne źródła lamp – od prądowych opraw LED, zahaczając o tradycyjne już taśmy LED a ściemniane żarówki 230V. Każdy z uprzednio ustalonego adresu przypisany jest do jednego kanału, przez co możemy stworzyć różne warianty sterowania. Plusem takiego rozwiązania są ogromne możliwości w tworzeniu jeden wspólnej zsynchronizowanej sieci, która jest w pełni gotowa do pracy i przyszłej rozbudowy.
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | kontroler DMX |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | DMX512 |
Sposób sterowania oświetleniem | przewodowo |
Typ wyjść sterownika/ów | triakowe |
Napięcie znamionowe | wej/wyj - 100-240V AC |
Maksymalny prąd wyjściowy | moc wyjściowa - 300W |
Ilość wyjść sterownika | 1 wyjście |
Typ komunikacji | dwukierunkowa |
Poziom ściemniania | 256 poziomów (płynnie) |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |

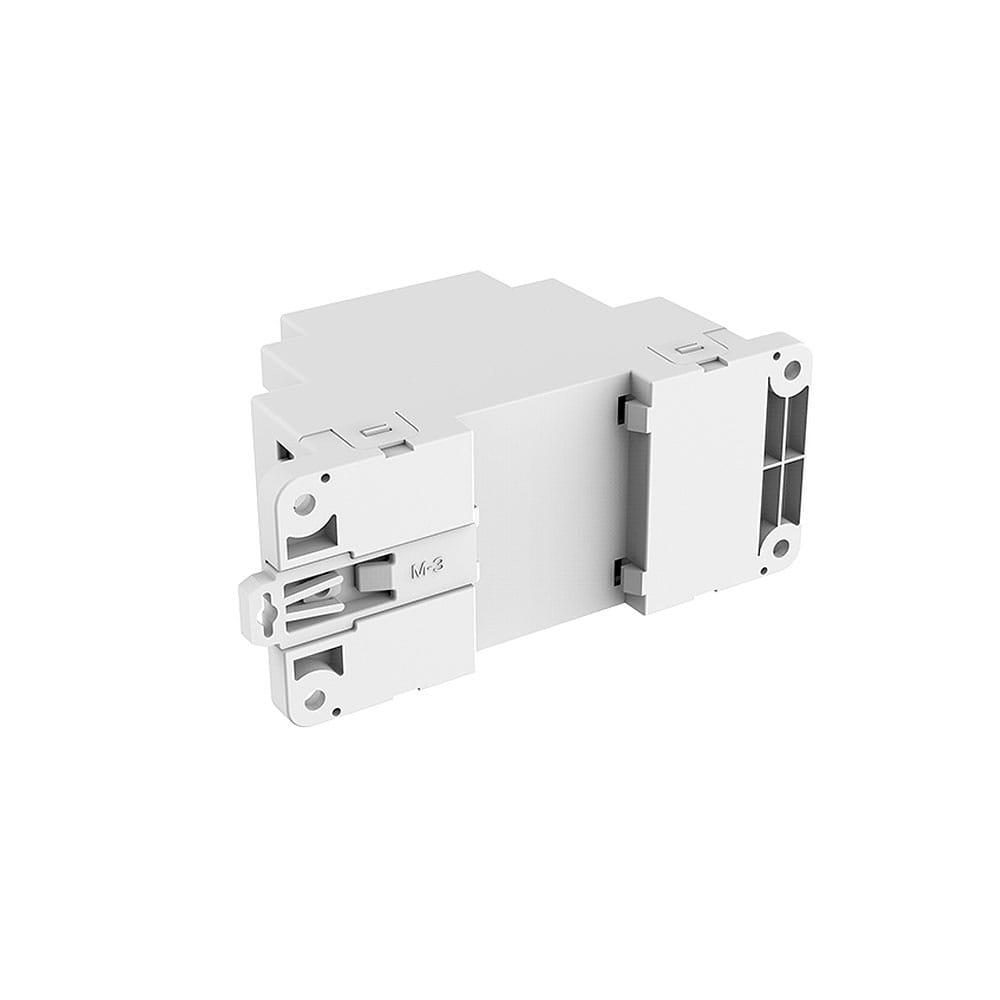

Montaż | szyna DIN (th35) |
Dodatkowa funkcjonalność/cecha | wyświetlacz LCD |

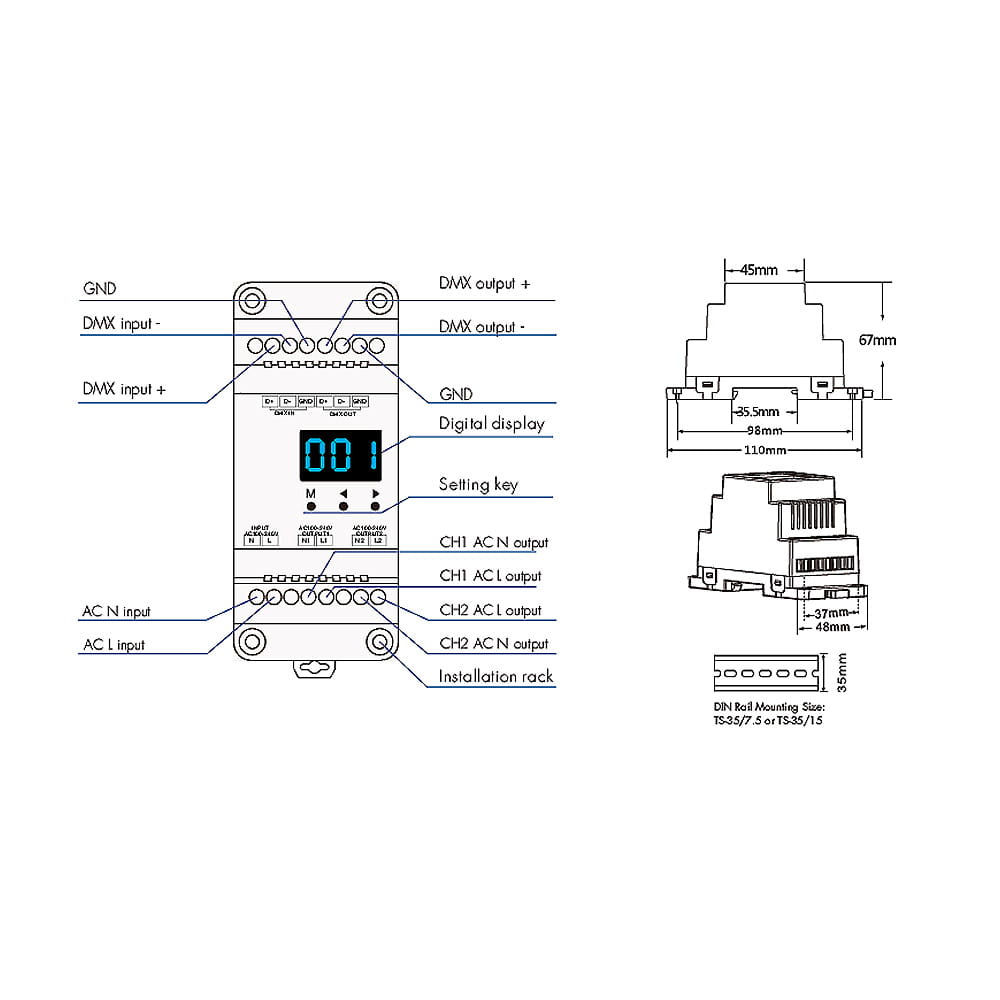

Wymiary | 110 x 45 x 67 mm |
Deklaracje i normy bezpieczeństwa | CE, EMC, LVD / EN 55015:2013, EN 61547:2009, EN 61000-3-2:2014, EN 61000-3-3:2013 / EN 61347-2-11:2002, EN 61347-1:2015, EN 62493:2015 |
Gwarancja producenta | 60 miesięcy |
