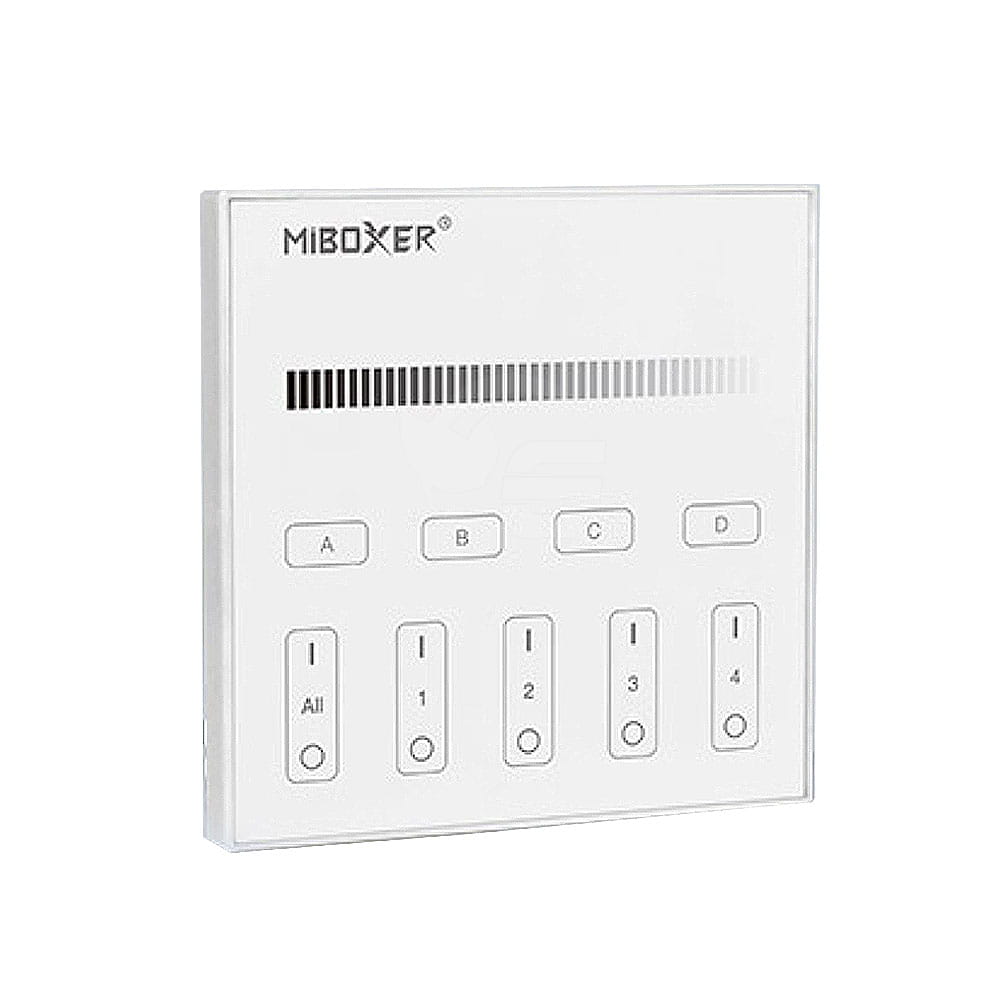

Panel LED naścienny - Mono - 4 strefowy - DALI - Typ DT6 - DP1s

Panel LED naścienny - Mono - 4 stefowy - DALI - Typ DT6 - DP1s

Nowość

Dostępność: zapowiedź *

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DP1s

Opis

Panel LED naścienny - Mono - 4 strefowy - DALI - Typ DT6 - DP1s, to przewodowy panel naścienny umożliwiający zarządzenie jasnością dla monochromatycznej taśmy LED za pomocą sygnału opartego na systemie sterowania DALI. Panel naścienny zasilany jest bezpośrednio ze stacji DALI, przez co nie potrzebuje dodatkowego zasilania ze strony baterii czy sieci 230VAC. Charakteryzuje się wbudowanym wyświetlaczem LED z tyłu obudowy pozwalającym na sprawne przejścia między 256 adresami. Posiada cztery sloty pamięci pozwalające na zapis poziomu natężenia jasności. Montowany jest do standardowej puszki fi60.

Urządzenia komplementarne należy zakupić osobno.

Szczegółowa tabela kompatybilności urządzeń MiLight (MiBoxer)
- kliknij i pobierz

Zastosowanie do instalacji:

MONO - jednokolorowych
DALI - opartych na systemie DALI

Cechy panelu naściennego Mi-Light - DP1s

Zasilanie poprzez stacje DALI
Podłączenie przewodowe wykorzystujące sygnał DALI
Do komunikacji wykorzystuje standard IEC62386
Możliwość ustalenia 256 adresów oraz 15 grup
Wbudowany wyświetlacz LED
Łatwiejszy dostęp do grup/adresów
Dodatkowe sloty pamięci umożliwiające zapis sekwencji

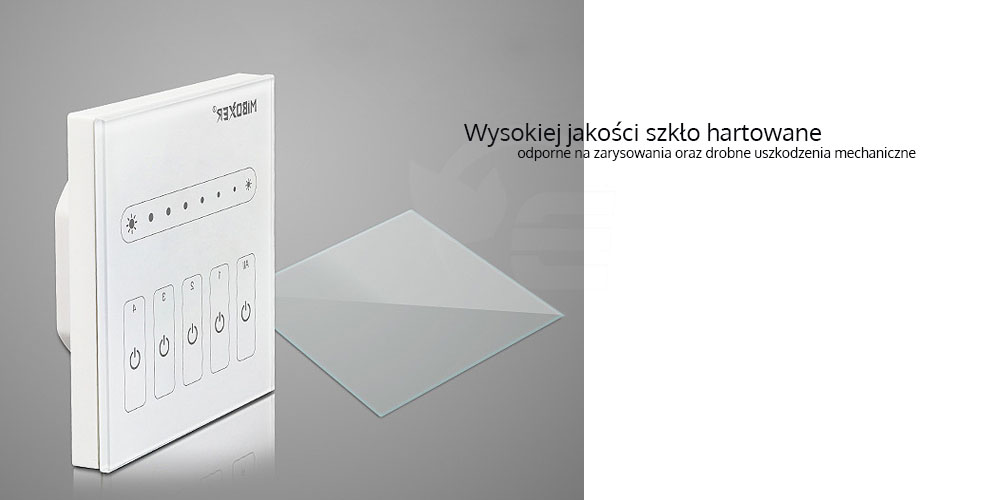

Szklany panel naścienny
Rozbudowa instalacji w każdym możliwym momencie
Delikatne podświetlenie diody ukazujące prace urządzenia
Montaż do puszki fi60

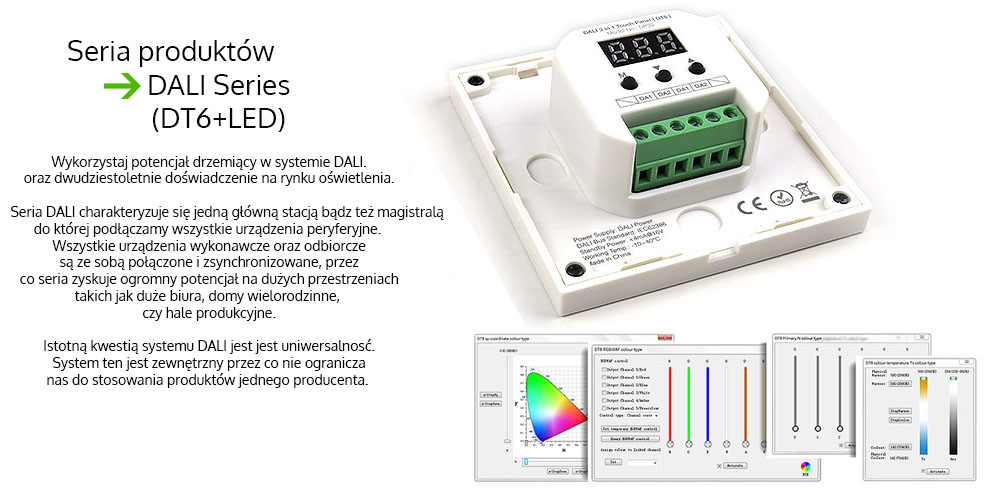

Poznaj serie - produkty oparte o system oświetlenia DALI

Seria DALI (ang. Digital Addressable Lighting Interface), to sprawdzony system sterowania oświetleniem, który istnieje na rynku już od ponad dwudziestu lat, cechuje go przede wszystkim ogromna ilość urządzeń peryferyjnych, które mogą być ze sobą połączone i synchronizowane za pomocą dwużyłowego przewodu, stanowiącego sieć dla systemu sterowania DALI. Urządzeniem który scala cały układ sterowania - jest stacja DALI, która wykorzystuje wspomnianą sieć przewodów, do której podłączamy wszystkie urządzania wykonawcze takie jak ściemniacze, sterowniki oraz urządzenia odbiorcze jak oprawy oświetlenia LED, które mogą przybrać dowolną formę – od żarówek LED po naświetlacze LED, oprawy downlight LED czy nawet czujniki ruchu. System ten idealnie sprawdzi się w budynkach większej przestrzeni takich jak większe gospodarstwa domowe, biurowe, galerie handlowe czy przemysłowe hale produkcyjne. Niewątpliwym atutem jest uniwersalność oraz wszechstronność systemu DALI. Urządzania możemy dowolnie adresować oraz grupować, a możliwość zastosowania zewnętrznych urządzeń, pozwala na stworzenie indywidualnej instalacji LED opartej na kilku producentach oświetlenia.

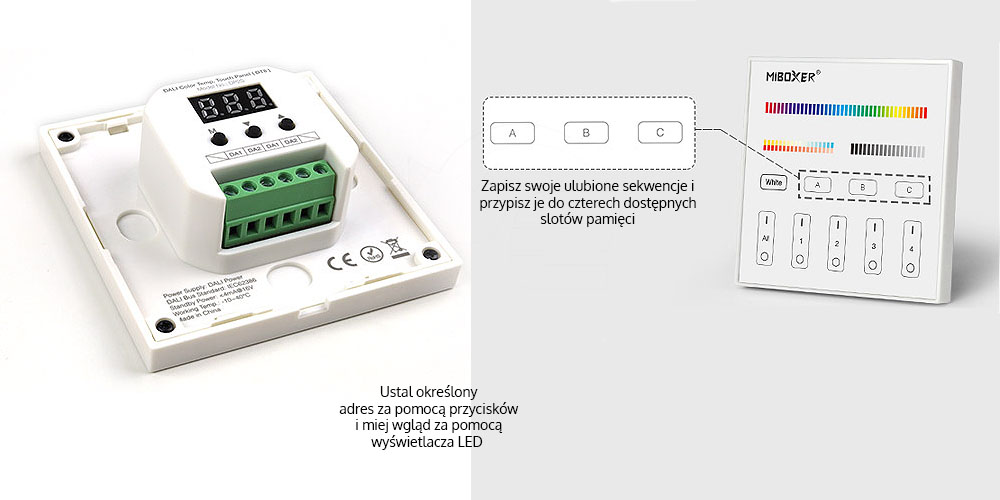

Poznaj charakterystyczne cechy panelu LED

Pliki do pobrania:

Instrukcja użytkownika panelu naściennego LED

Parametry techniczne

Typ urządzenia	panel naścienny
Typ instalacji	MONO (jednokolorowa)
System sterowania oświetleniem	DALI
Sposób sterowania oświetleniem	przewodowo
Ilość obsługiwanych stref/kanałów	4 strefy
Napięcie znamionowe	stacja DALI
Typ komunikacji	jednokierunkowa
Szklany panel	tak

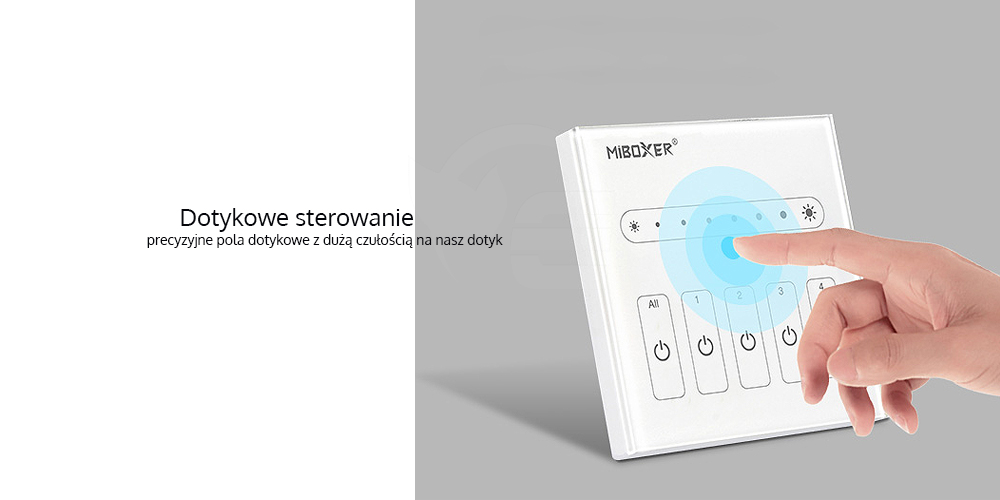

Dotykowe przyciski	tak
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V	powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika	tak
Współpraca z systemami zewnętrznymi	intrerfejs DALI Bus Standard: IEC62386
Temperatura pracy	od -10 do + 40°C
Klasa szczelności	IP20
Montaż	podtynkowo (standardowa puszka fi60)
Kolor	biały
Dodatkowa funkcjonalność/cecha	typ kontroli DT6
Wymiary	86 x 86 x 24 mm
Deklaracje	CE, RoHs
Gwarancja producenta	24 miesiące
