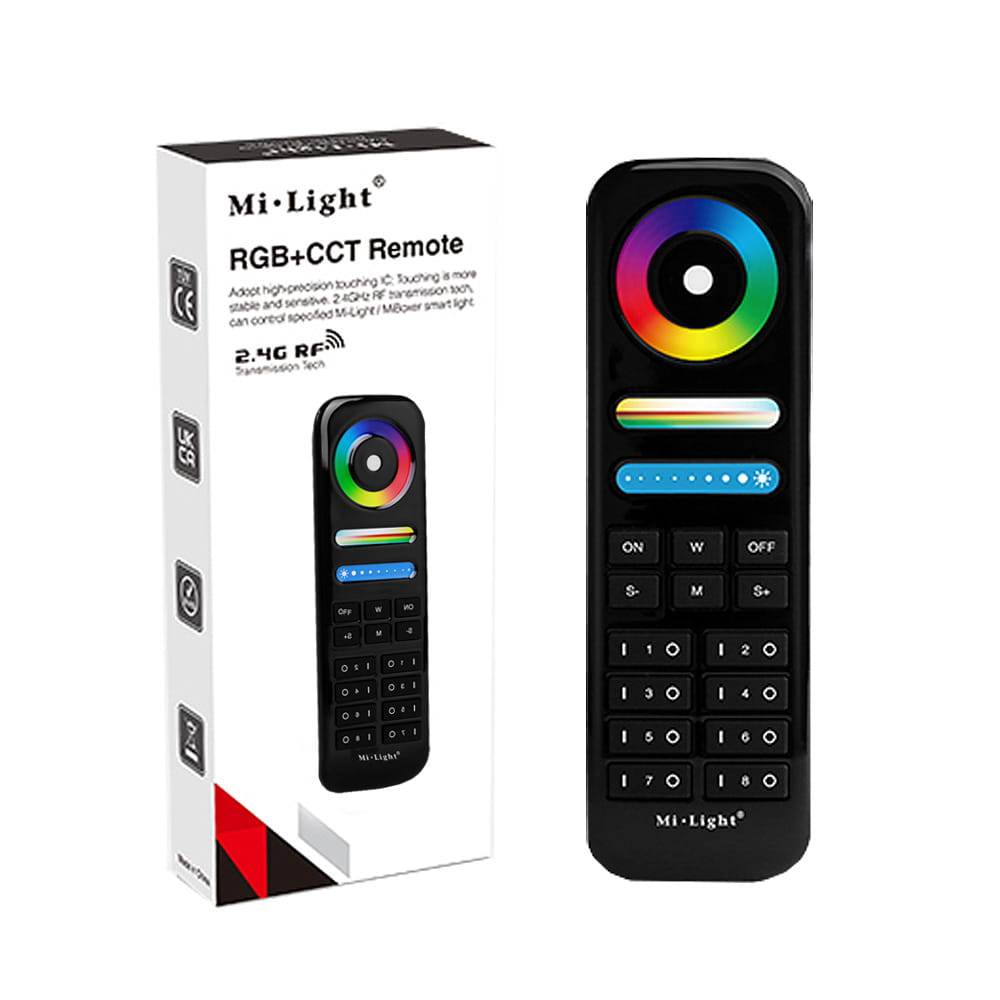

Pilot LED - RGB+CCT - 8 strefowy - FUT089-B
Opis
Wielostrefowy pilot radiowy LED z serii Mi-Light, to ośmiostrefowy sterownik, pozwalający na indywidualną kontrole każdej ze stref przy wykorzystaniu odbiornika radiowego. Pilot radiowy zastosować można do każdej instalacji LED, ponieważ udostępnia możliwość uzyskania dowolnego koloru RGB wraz z czynną zmianą natężenia jasności oraz temperatury barwowej CCT. Nadajnik ten współpracuje z urządzeniami z serii Mi-Light (odbiorniki, żarówki, oprawy downlight etc.) Posiada uchwyt naścienny w zestawie oraz czarny kolor obudowy.
Istotną cechą sterownika jest możliwość zastosowania go do większości instalacji LED, ponieważ urządzenie odbiorcze może zostać przeznaczone do różnego oświetlenia (MONO/ CCT/ RGB/ RGBW oraz RGB+CCT). Dotychczas trzeba było zdecydować czy instalacja miała być jednokolorową bądź wielokolorowa, dlatego skutecznym rozwiązaniem jest zastosowanie panelu naściennego wraz z odbiornikiem LS2.
- MONO - jednokolorowych
- CCT - ze zmienną temperaturą barwową
- RGB - wielokolorowych
- RGB+W - wielokolorowych z dodatkową barwą białą
- RGB+CCT - wielokolorowych z zmienną temperaturą barwową

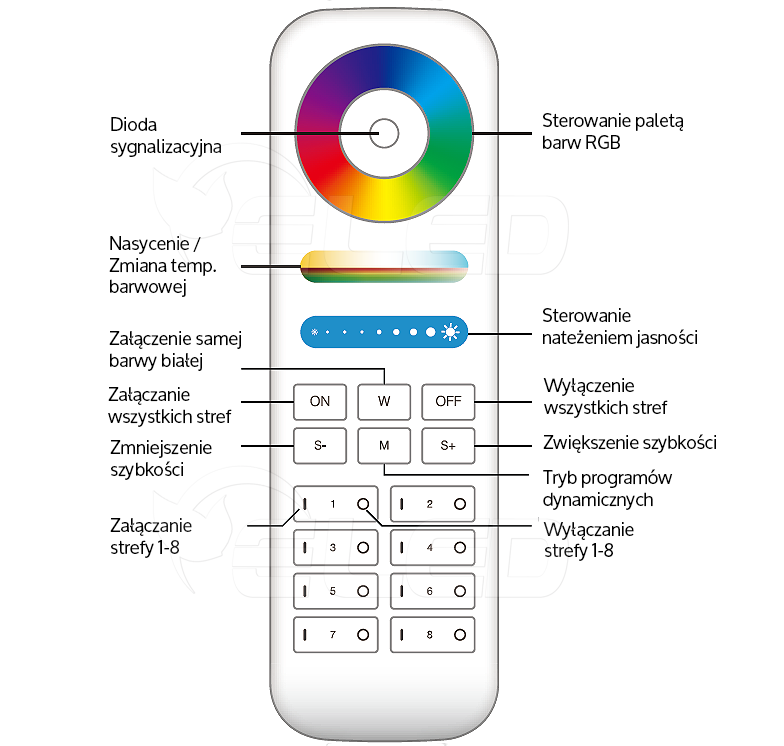

- Ściemnianie oraz rozjaśnianie podłączonego oświetlenia LED
- Czynna zmiana kolorów z palety barw RGB
- Możliwość załączenia barwy białej (przy zastosowaniu taśmy RGB+W)
- Wysterowanie temperatury barwowej CCT (barwa ciepła oraz zimna)

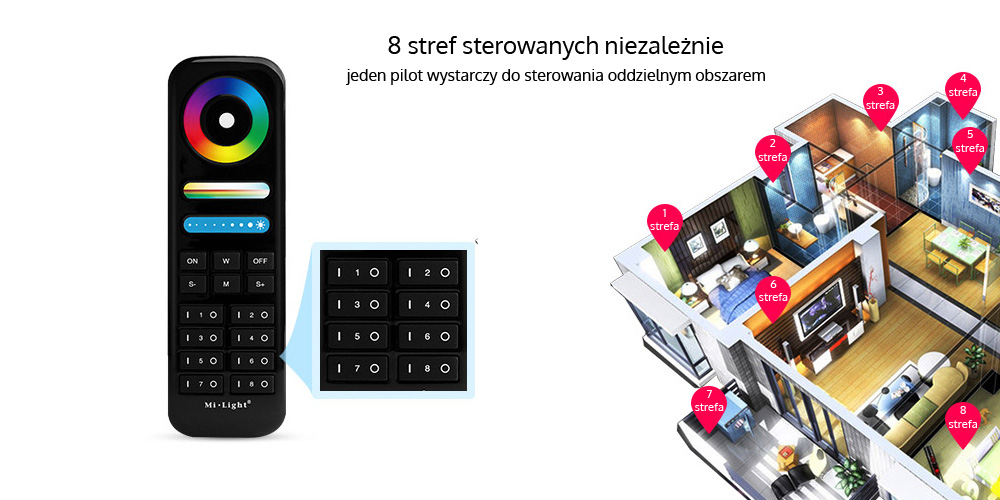

- Sterowanie każdą ze stref z osobna
- Funkcja włączenia/wyłączenia wszystkich stref jednocześnie
- Natychmiastowe zmniejszenie natężenia światła dla stref/strefy (tryb nocny)
- Aktywne programy dynamiczne do wykorzystania (zmiana trybu/szybkości)
- Zmiana nasycenia (instalacja RGB bądź RGB+W)
- Obsługa do ośmiu stref
- Zastosowanie do wszystkich instalacji (Mono/ CCT/ RGB/ RGB+W/ RGB+CCT)
- Komunikacja radiowa z odbiornikami (2400-2483.5MHz)
- Współpraca z kontrolerem Wi-Fi (opcja dodatkowa)
- Uchwyt pozwalający na ścienny montaż
- Wbudowane programy dynamiczne urozmaicające instalacje wielokolorową
- Możliwość rozbudowy instalacji w dowolnym momencie
- Możliwość zapalenia mieszanki diod monochromatycznych w trybie kolorów RGB.
- Obudowa w czarnym kolorze
Forma komunikacji jaką łączy się nadajnik z odbiornikiem odbywa się poprzez drogę radiową. Sygnał oparty na częstotliwości rzędu 2400-2483.5MHz, pozwala na bezprzewodową pracę instalacji na poziomie 30 metrów w otwartym terenie. Przy zastosowaniu większej ilości urządzeń, możemy stworzyć instalacje LED opartą na nieograniczonym zasięgu, dzięki technologii retransmisji sygnału. Warunkiem takiej pracy jest ulokowanie kolejnego urządzenia odbiorczego w obrębie 30 metrów.
Tabela 1. Programy dynamiczne dla pilota Mi-Light - FUT089-B
Numer | Dla instalacji MONO/CCT | Dla instalacji RGB/RGBW | Zmiana szybkości | Zmiana jasności |
---|---|---|---|---|
1 | Płynne ściemnianie/rozjaśnianie koloru białego | Płynne przejście między wszystkimi kolorami | Możliwa | Możliwa |
2 | Skokowe ściemnianie/rozjaśnianie koloru białego | Płynna pulsacja koloru białego | Możliwa | Możliwa |
3 | Szybkie błyśnięcia koloru białego | Płynne przejście między kolorami RGB | Możliwa | Możliwa |
4 | Płynna pulsacja koloru białego zakończona potrójnym błyśnięciem | Skokowa zmiana siedmiu kolorów | Możliwa | Możliwa |
5 | Brak | Skokowa zmiana losowych kolorów | Możliwa | Możliwa |
6 | Brak | Płynna pulsacja koloru czerwonego zakończona potrójnym błyśnięciem | Możliwa | Możliwa |
7 | Brak | Płynna pulsacja koloru zielonego zakończona potrójnym błyśnięciem | Możliwa | Możliwa |
8 | Brak | Płynna pulsacja koloru niebieskiego zakończona potrójnym błyśnięciem | Możliwa | Możliwa |
9 | Brak | Płynna pulsacja koloru białego zakończona potrójnym błyśnięciem | Możliwa | Możliwa |
Automatyczna synchronizacja - precyzja w działaniu
Gdy w instalacji znajduję się większa ilość odbiorników kontrolowana przez jedno urządzenie nadawcze , wówczas instalacja wspólnie synchronizuje się podczas pracy, nie powodując przy tym opóźnień w czasie działania urządzeń.
Retransmisja - przekazywanie sygnału radiowego
Zwiększenie sygnału radiowego w instalacji jest możliwe przy pomocy zastosowaniu kilku odbiorników. Urządzenia te, charakteryzują się przesyłem otrzymanego sygnału do kolejnego urządzenia, zwiększając tym samym zasięg sterowania instalacją LED (Dystans pomiędzy odbiornikami nie może być większy niż 30m).
Pliki do pobrania:
Parametry techniczne
Zastosowanie | Dla instalacji RGB+CCT |
Ilość obsługiwanych stref/kanałów | 8 |
Droga sterowania | Radiowa |
Sposób sterowania | Przyciski + dotykowe suwaki oraz tarcza do zmiany kolorow |
Zasięg komunikacji radiowej | Do 30 metrów w terenie otwartym (zwiększenie zasięgu poprzez retransmisje sygnału) |
Zasilanie pilota | 2x szt. bateria 1,5V AAA |
Modulacja sygnału | GFSK |
Rodzaj transmisji | Jednokierunkowa |
Częstotliwość transmisji | 2400-2483.5 MHz |
Pobór mocy w trybie pracy | 6dBm |
Pobór mocy w trybie czuwania | 15uA |
Dotykowe przyciski | Tak |
Uchwyt naścienny | Tak |
Kolor | Biały |
Współpraca z odbiornikami | Patrz ,,Opis produktu tabela nr.1" |
Klasa szczelności | IP20 |
Wymiary pilota | 153mm x 47mm x 19mm (szer. dł. wys.) |
Temperatura pracy | -20 - 60°C |
Deklaracje | RoHs, CE |
Gwarancja | 24 miesiące |
Typ urządzenia | pilot radiowy |
Typ instalacji | RGB+CCT (wielokolorowa ze zmienną temperaturą barwową) |
System sterowania oświetleniem | PWM |
Sposób sterowania oświetleniem | radiowo (2400-2483.5 MHz) |
Ilość obsługiwanych stref/kanałów | 8 stref |
Napięcie znamionowe | 2x bateria 1,5V AAA (brak w zestawie) |
Typ komunikacji | jednokierunkowa |
Zasięg komunikacji | do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | załączenie oświetlenia |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -20 do + 60°C |
Klasa szczelności | IP20 |
Uchwyt naścienny pilota | tak (w zestawie) |
Kolor | czarny |
Dodatkowa funkcjonalność/cecha | funkcja oświetlenia night |
Wymiary | 153 x 47 x 19 mm |
Deklaracje i normy bezpieczeństwa | CE, RoHs |
Gwarancja producenta | 24 miesiące |
