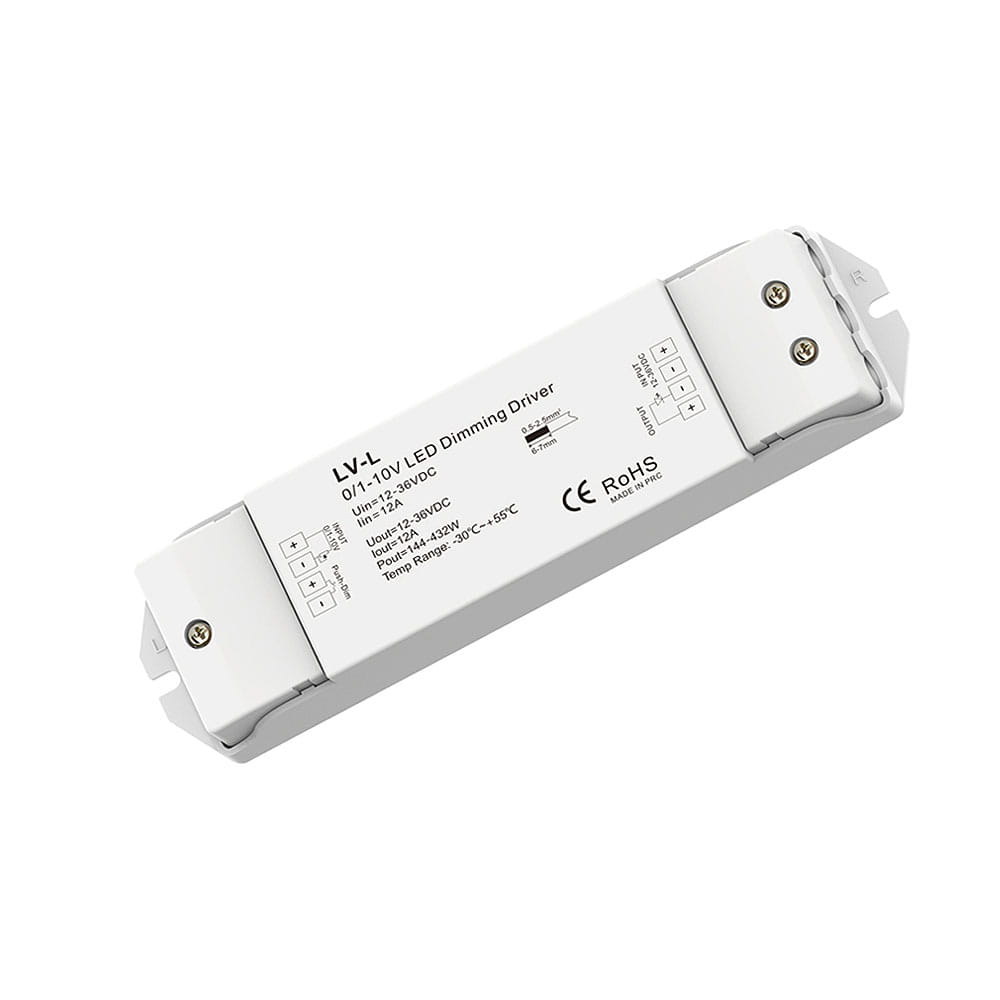

Sterownik LED 0/1-10V - Mono - 12-36 DC 12A - LV-L
Opis

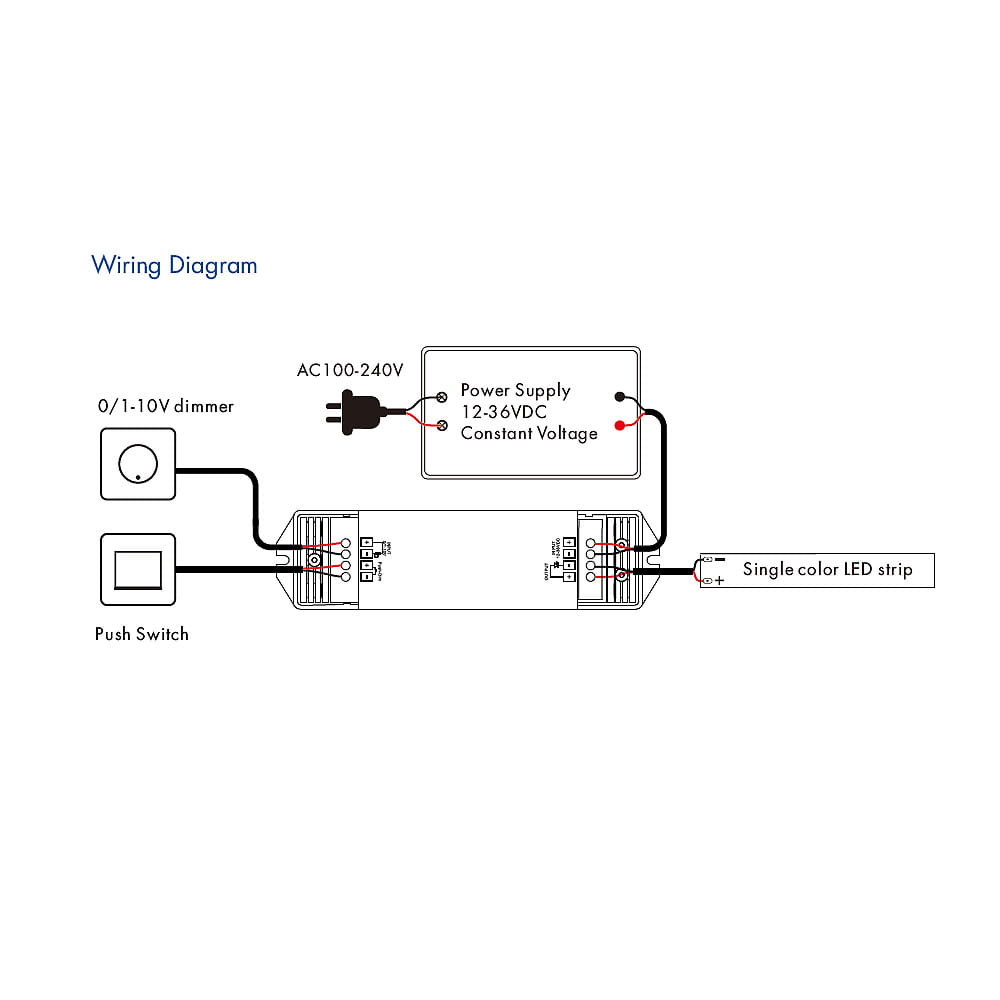

To urządzenie sterujące, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadających maksymalny prąd wyjściowy 12A (np. taśma LED monochromatyczna). Odbiornik LV-L umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą ściemniacza 0/1-10V. Podstawową formą komunikacji odbiornika LV-L jest przewodowe podłączenie z wejściem 0/1-10V do którego możemy podłączyć np. obrotowy panel naścienny bazujący na sterowaniu napięciem.
Odbiornik LED został wzbogacony o dodatkowe niezależne wejście na przycisk dzwonkowy umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik LV-L wyróżnia się szerokim zakresem napięcia wejściowego oraz wyjściowego rzędu 12-36V oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- 0/1-10V jednokolorowych
Cechy odbiornika LV-L
- Dedykowany dla instalacji bazującej na napięciu 0/1-10V
- Jeden kanał do wykorzystania
- Szeroki zakres napięcia wejściowego/wyjściowego rzędu 12-36V
- Dodatkowe wejście dla ściemniacza o wartości 0/1-10V
- Maksymalna dopuszczalna obciążalność 12A
- Brak stosowania dodatkowych odbiorników (łączność przewodowa)
- Płynna praca ściemniania w zakresie 0-100%)
- Dodatkowe zabezpieczenia - odwrócona polaryzacja, zwarciowe
- Dodatkowe wejście - dla przycisku zwarciowego
- Wykres ściemniania - ściemnianie napięciem 0-10V

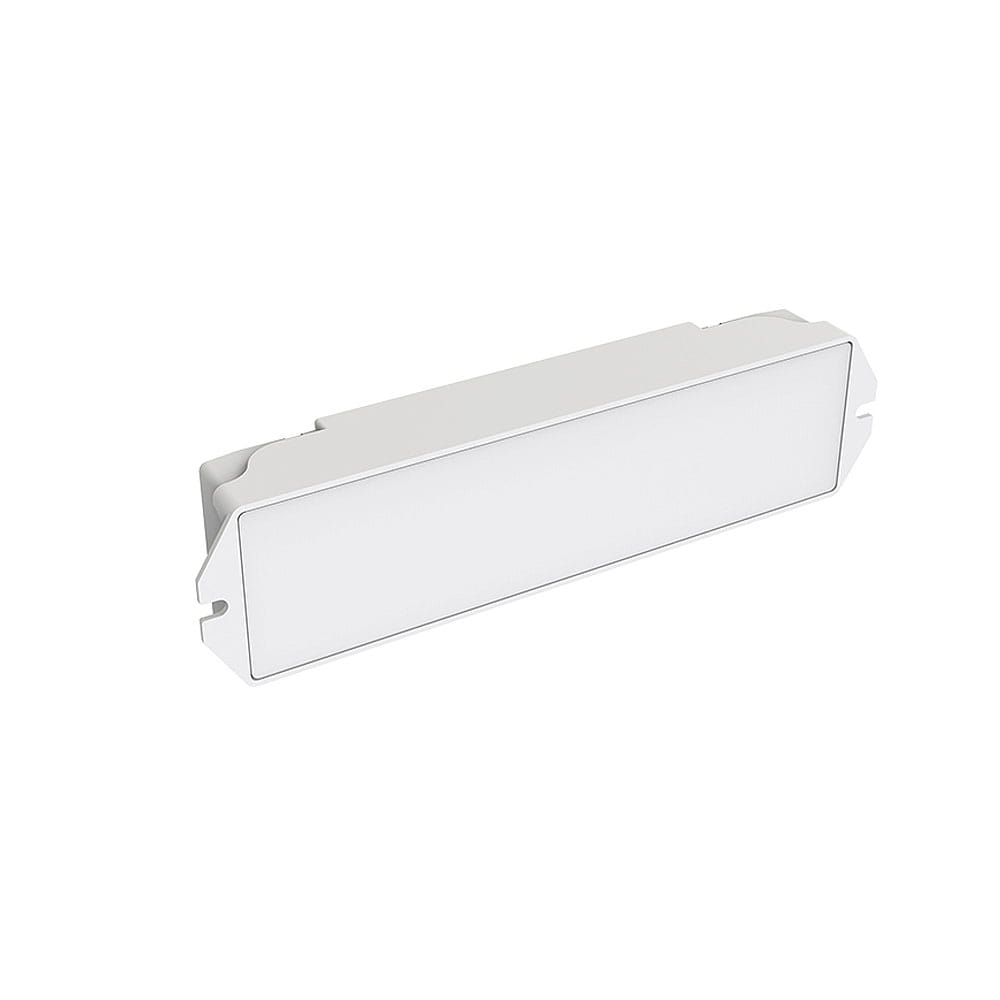

- Kompaktowa obudowa wraz z otworami do stałego montażu
- Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - Sterowniki 0/1-10V
Sterowniki LED 0/1-10V, to seria produktów zawierająca urządzenia przeznaczone do kontroli oświetlenia LED przy użyciu napięcia w zakresie 0-10V bądź 1-10V. W przypadku sterowników 0-10V najistotniejszym parametrem jest różnica w wartości napięcia. Im wyższe napięcie tym większy poziom jasności. Dla klasycznych kontrolerów LED, które uzyskują dostęp poprzez takie sterowanie jest fakt posiadania wyjścia sterowanego sygnałem PWM, przez co możemy zastosować ściemniacz 0-10V który połączymy przewodowo z wejściem odbiornika, natomiast na wyjściu i tak możemy zastosować standardową taśmę do LED ponieważ sygnał zostanie skonwertowany. W tej kategorii znajdą Państwo szereg paneli naściennych z obrotowym potencjometrem, dotykowe szklane panele led czy gotowe zasilacze posiadające wejście sterowania 0-10V.
Krzywa ściemniania - charakterystyka pracy
Ściemnianie napięciem 0/1-10V w dużej mierze przypomina hybrydę ściemniania logarytmicznego z liniowym. Na niskich wartościach napięcia, poziom natężenia sygnału PWM wzrasta nieznacznie, przez co możemy dokładniej go wysterować, co prawda wartość PWM względem ustalonej jasności w ściemnianiu logarytmicznym jest dużo bardziej rozbieżna, to krzywa w początkowych wartościach jest bardzo zbliżona. Sytuacja powyżej 6V przypomina ściemnianie liniowe gdzie ustalenie wartości napięcia odpowiada niemalże 1:1 natężeniu jasności dla podłączonego źródła LED (np. taśmy do LED) Zaletą ściemniania LED w instalacjach 0-10V jest czułość sterowania, ponieważ w tym wypadku za zmianę sygnału PWM są odpowiedzialne ściemniacze zmieniające poziom natężenia jasności, pozwoli to uniknąć efektu skokowego ściemniania w przypadku zastosowania taniego ściemniacza do led.
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | odbiornik radiowy |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | 0-10V |
Sposób sterowania oświetleniem | przewodowo |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj - 12-36V DC |
Maksymalny prąd wyjściowy | 12A |
Ilość wyjść sterownika | 1 wyjście |
Typ komunikacji | jednokierunkowa |
Częstotliwość PWM | 500Hz |
Krzywa ściemniania | 0/1-10V |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Dodatkowa funkcjonalność/cecha | dodatkowe wejście bezpotencjałowe "push switch" |
Zabezpieczenia | odwrócona polaryzacja |

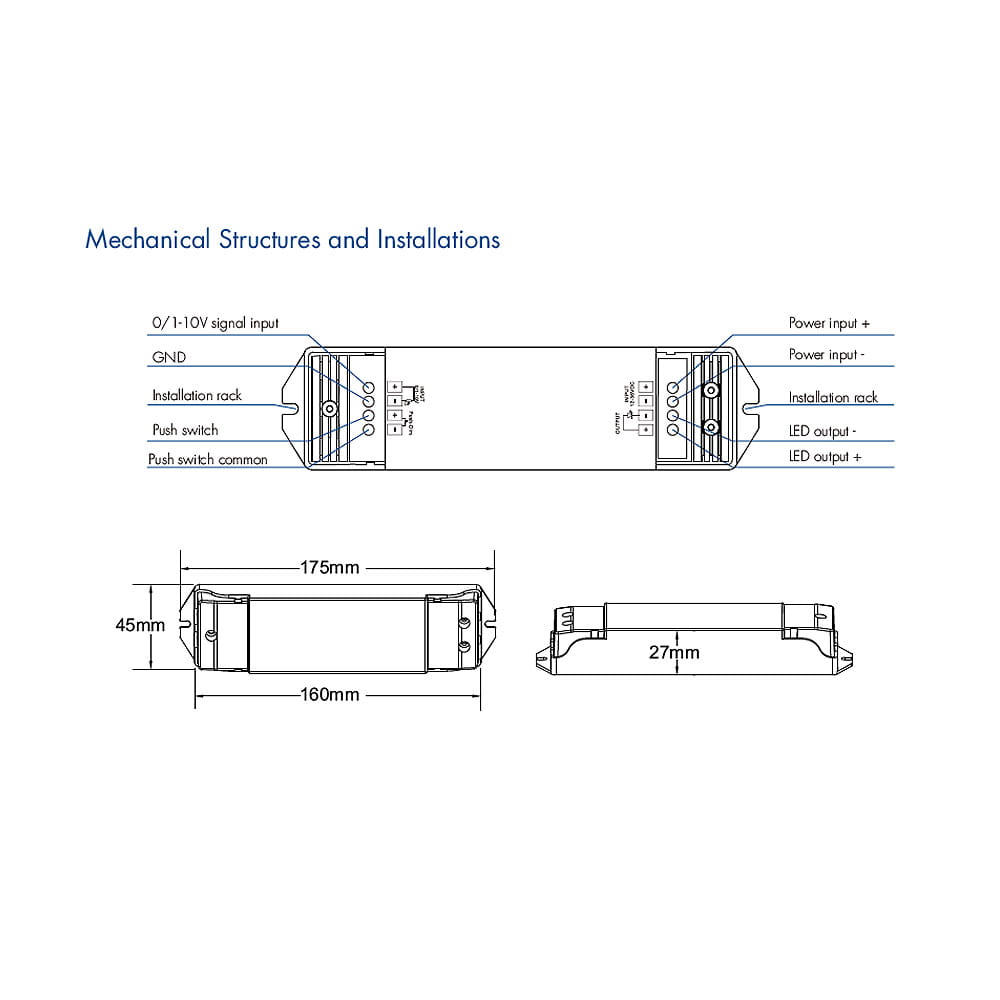

Wymiary | 175 (160) x 45 x 27mm |
Deklaracje i normy bezpieczeństwa | CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328 |
Gwarancja producenta | 60 miesięcy |
