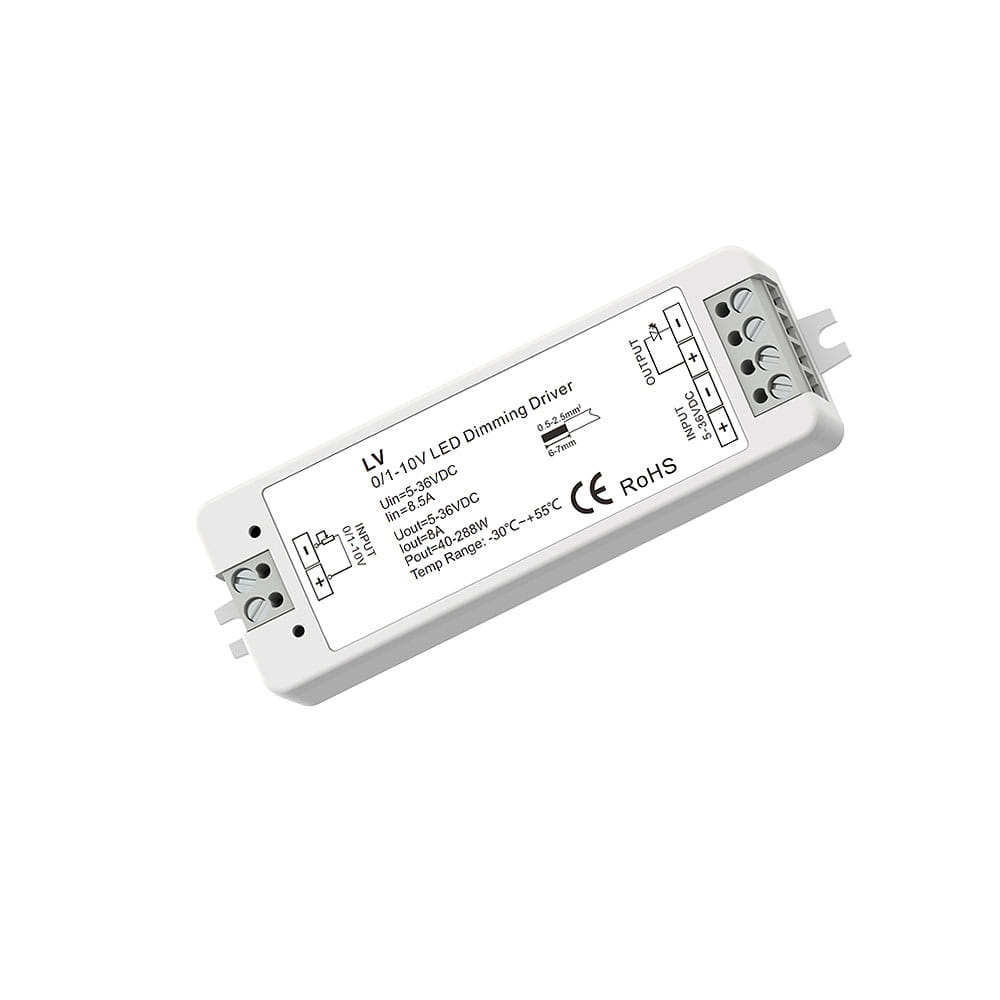

Sterownik LED 0/1-10V - Mono - 5-36 DC 8A - LV

Odbiornik LED 0/1-10V - Mono - 5-36 DC 8A - LV

Dostępność: zapytaj o dostępność

Cena brutto: 89,38 zł 89.38

zawiera 23.00% VAT, bez kosztów dostawy

Cena netto: 72,67 zł

bez 23.00% VAT i kosztów dostawy

ilość szt.

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: LV

Opis

To urządzenie odbiorcze, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadających maksymalny prąd wyjściowy 8A (np. taśma LED monochromatyczna). Odbiornik LV umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą ściemniacza 0/1-10V. Podstawową formą komunikacji odbiornika LV jest przewodowe podłączenie z wejściem 0/1-10V do którego możemy podłączyć np. obrotowy panel naścienny bazujący na sterowaniu napięciem.

Odbiornik LV wyróżnia się szerokim zakresem napięcia wejściowego oraz wyjściowego rzędu 5-36V oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.

Urządzenia komplementarne należy zakupić osobno.

Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz

Zastosowanie do instalacji:

0/1-10V jednokolorowych

Cechy odbiornika LV

Dedykowany dla instalacji bazującej na napięciu 0/1-10V
Jeden kanał do wykorzystania
Szeroki zakres napięcia wejściowego/wyjściowego rzędu 5-36V
Dodatkowe wejście dla ściemniacza o wartości 0/1-10V
Maksymalna dopuszczalna obciążalność 8A
Brak stosowania dodatkowych odbiorników (łączność przewodowa)
Płynna praca ściemniania w zakresie 0-100%)
Dodatkowe zabezpieczenia - odwrócona polaryzacja, zwarciowe
Wykres ściemniania - ściemnianie napięciem 0-10V
Kompaktowa obudowa wraz z otworami do stałego montażu
Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
Wysoka jakość zastosowanych komponentów
5 letnia gwarancja

Poznaj serie produktu - Sterowniki 0/1-10V

Sterowniki LED 0/1-10V, to seria produktów zawierająca urządzenia przeznaczone do kontroli oświetlenia LED przy użyciu napięcia w zakresie 0-10V bądź 1-10V. W przypadku sterowników 0-10V najistotniejszym parametrem jest różnica w wartości napięcia. Im wyższe napięcie tym większy poziom jasności. Dla klasycznych kontrolerów LED, które uzyskują dostęp poprzez takie sterowanie jest fakt posiadania wyjścia sterowanego sygnałem PWM, przez co możemy zastosować ściemniacz 0-10V który połączymy przewodowo z wejściem odbiornika, natomiast na wyjściu i tak możemy zastosować standardową taśmę do LED ponieważ sygnał zostanie skonwertowany. W tej kategorii znajdą Państwo szereg paneli naściennych z obrotowym potencjometrem, dotykowe szklane panele led czy gotowe zasilacze posiadające wejście sterowania 0-10V.

Krzywa ściemniania - charakterystyka pracy

Ściemnianie napięciem 0/1-10V w dużej mierze przypomina hybrydę ściemniania logarytmicznego z liniowym. Na niskich wartościach napięcia, poziom natężenia sygnału PWM wzrasta nieznacznie, przez co możemy dokładniej go wysterować, co prawda wartość PWM względem ustalonej jasności w ściemnianiu logarytmicznym jest dużo bardziej rozbieżna, to krzywa w początkowych wartościach jest bardzo zbliżona. Sytuacja powyżej 6V przypomina ściemnianie liniowe gdzie ustalenie wartości napięcia odpowiada niemalże 1:1 natężeniu jasności dla podłączonego źródła LED (np. taśmy do LED) Zaletą ściemniania LED w instalacjach 0-10V jest czułość sterowania, ponieważ w tym wypadku za zmianę sygnału PWM są odpowiedzialne ściemniacze zmieniające poziom natężenia jasności, pozwoli to uniknąć efektu skokowego ściemniania w przypadku zastosowania taniego ściemniacza do led.

Pliki do pobrania:

Instrukcja użytkownika odbiornika LED - LV

Parametry techniczne

Typ urządzenia	odbiornik radiowy
Typ instalacji	MONO (jednokolorowa)
System sterowania oświetleniem	0-10V
Sposób sterowania oświetleniem	przewodowo
Typ wyjść sterownika/ów	CV (stało-napięciowe)
Napięcie znamionowe	wej/wyj - 5-36V DC
Maksymalny prąd wyjściowy	8A
Ilość wyjść sterownika	1 wyjście
Typ komunikacji	jednokierunkowa
Częstotliwość PWM	500Hz
Krzywa ściemniania	0/1-10V
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V	powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika	tak
Temperatura pracy	od -30 do + 55°C
Klasa szczelności	IP20
Montaż	nawierzchniowo
Zabezpieczenia	odwrócona polaryzacja / zwarciowe

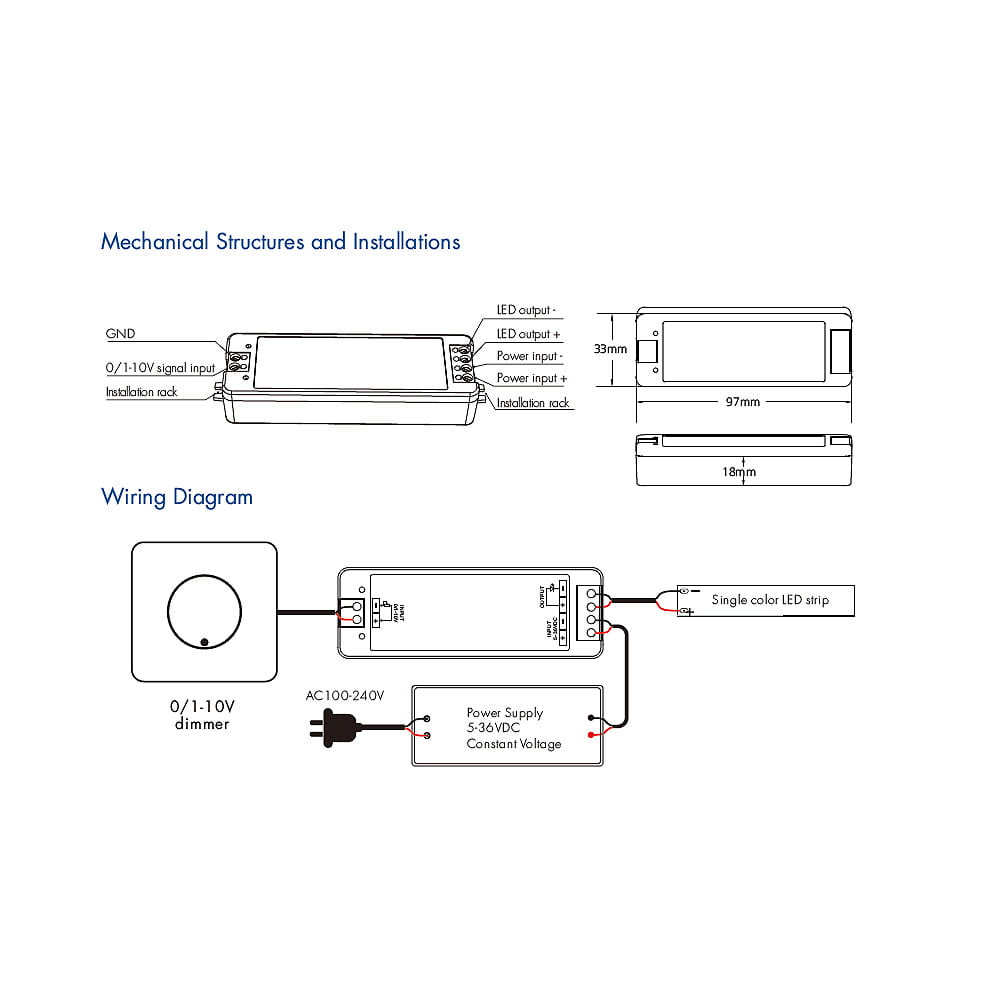

Wymiary	97 x 33 x 18 mm
Deklaracje i normy bezpieczeństwa	CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328
Gwarancja producenta	60 miesięcy
