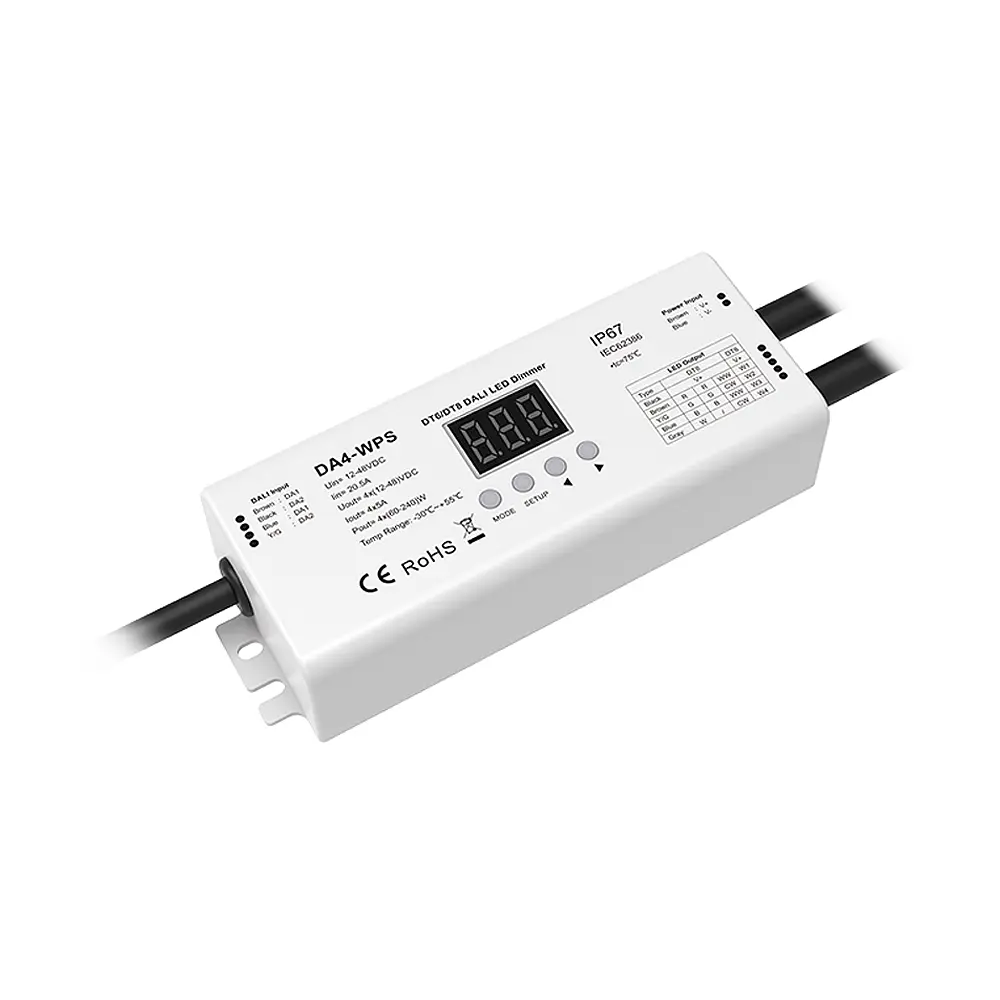

Sterownik LED DALI - Mono /CCT /RGB /RGB+W - 12-48V DC 20A - IP67 - Typ DT6/DT8 - DA4-WPS

Sterownik LED DALI - Mono /CCT /RGB /RGB+W - 12-48V DC 20A - IP67 - Typ DT6/DT8 - DA4-WPS
  • Nowość
Dostępność: zapytaj o dostępność
Cena brutto: 184,28 zł 184.28
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 149,82 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: DA4-WPS

Opis

To urządzenie odbiorcze, służące do uzyskania kontroli nad wielokolorowym oświetleniem LED z dodatkową barwą białą, posiadającym maksymalny prąd wyjściowy rzędu 20A (np. taśma LED RGB+W). Odbiornik DA4-WPS umożliwia dostęp do czterech wyjść, do których podłączone oświetlenie led może być dowolnie sterowane za pomocą systemu sterowania DALI. Sterownik DALI DA4-WPS umożliwia regulacje koloru RGB, temperatury barwowej CCT w zakresie 2700-6500K oraz jasności za sprawą trybu pracy w standardzie DT6 oraz DT8. Podstawową formą komunikacji odbiornika DA4-WPS jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Posiada wbudowany wyświetlacz LCD ukazujący aktualny adres urządzenia. Współpracuje ze standardowymi protokołami komunikacji - IEC 62386-102, IEC 62386-207, IEC 62386-209.



Odbiornik DA4-WPS wyróżnia się szerokim zakresem napięcia wejściowego oraz wyjściowego rzędu 12-48V oraz płynną pracą ściemniania PWM, która może być regulowana w kilku zakresach, co jest niezmiernie ważne dla naszego wzroku. Posiada również stopień hermetyczności na poziomie IP67, przez co jest zabezpieczony przed zewnętrznymi warunkami atmosferycznymi. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny



Zastosowanie do instalacji:
  1. DALI jednokolorowych
  2. DALI ze zmienną temperaturą barwową CCT
  3. DALI wielokolorowych RGB
  4. DALI wielokolorowych z dodatkową barwą białą RGB+W



Cechy odbiornika DA4-WPS

  1. Dedykowany dla instalacji bazującej na systemie sterowania DALI
  2. Cztery kanały do wykorzystania do wykorzystania
  3. Szeroki napięcia wejściowego/wyjściowego rzędu 12-48V
  4. Maksymalna dopuszczalna obciążalność 20A

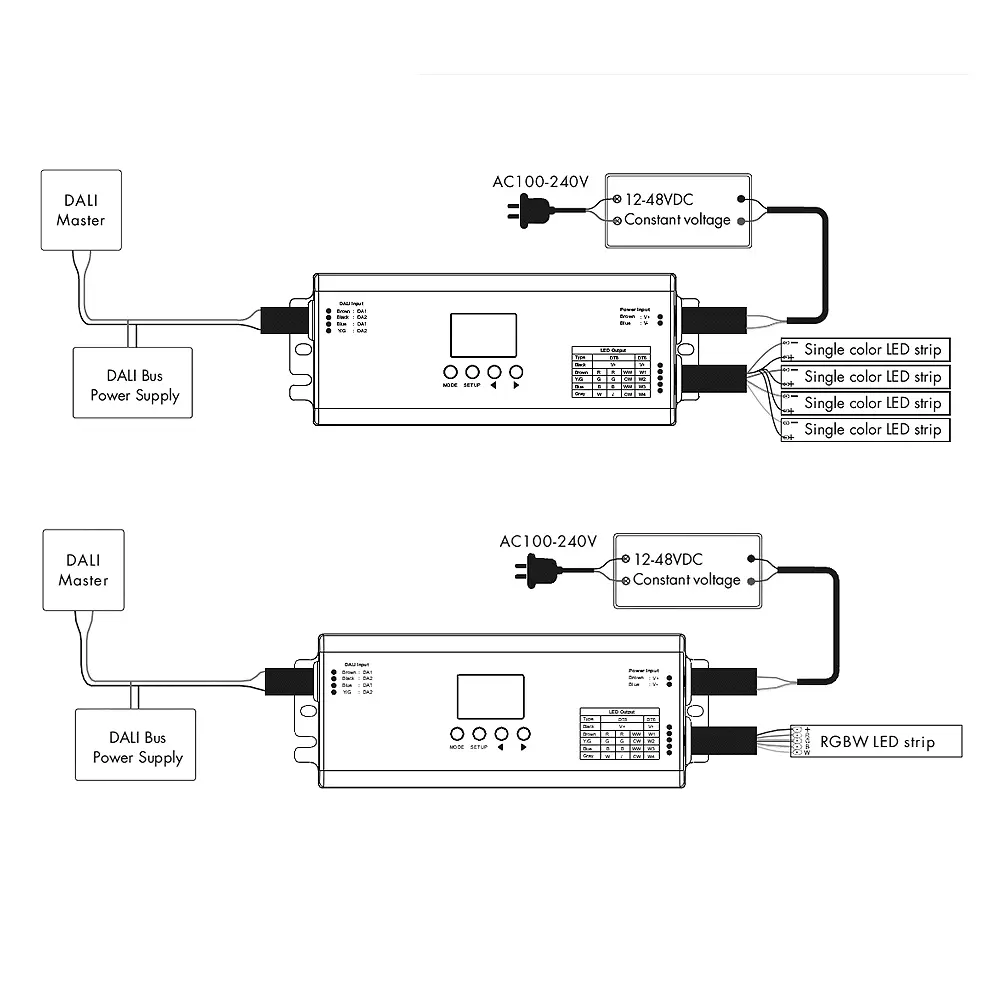

  5. Podłączenie przewodowe wykorzystujące sygnał DALI
  6. Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207, IEC 62386-209
  7. Pracuje w trybie DT6 oraz DT8-TC, DT8-RGB, DT8-RGBW
  8. Płynna praca ściemniania w zakresie 0-100%
  9. Możliwość regulacji częstotliwości PWM (1kHz /2kHz /4kHz /8kHz)
  10. Szereg dodatkowych zabezpieczeń (termiczne /zwarciowe)
  11. Wykres ściemniania - logarytmiczny
  12. Wbudowany wyświetlacz LCD
  13. Funkcja przeprowadzenia szybkiego testu urządzenia
  14. Stopień hermetyczności na poziomie IP67
  15. Kompaktowa obudowa wraz z otworami do stałego montażu
  16. Wysoka jakość zastosowanych komponentów
  17. 5 letnia gwarancja



Poznaj serie produktu - Sterowniki DALI

Poznaj serie produktu - Sterowniki DALI

Sterowniki LED DALI, to jasno sprecyzowane urządzenia służące do kontroli oświetlenia LED wykorzystujące cyfrowy system sterowania oparty na sprawdzonej i cenionej na rynku technologii DALI (ang. Digital Addressable Lighting Interface) Produkty z systemu DALI charakteryzują się wspólną siecią (magistralą), do której podłączamy urządzenia odbiorcze. Istotną cechą sterowników DALI jest wysoka synchronizacja wspólnych urządzeń, duże możliwości sterowania oraz spora kompatybilność z uwagi na całą gamę urządzeń współpracujących, w tym nie tylko sterowników do led. Produkty skonstruowane w oparciu o system DALI posiadają wbudowany wyświetlacz LCD, który ukazuje uprzednio ustalony adres, co znaczącą ułatwia dostęp do oświetlenia LED. Niektóre z produktów mogą być również dodatkowo wzbogacone o niezależne sterowanie np. używając wejścia dla przycisku zwiernego..



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach powyżej 50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.



Charakterystyczne cechy - Sterownik LED DALI DA5-L - ELED



Parametry techniczne

Typ urządzenia kontroler DALI
Typ instalacji 4w1 z możliwością wyboru (MONO/ CCT/ RGB/ RGB+W)
System sterowania oświetleniem DALI
Sposób sterowania oświetleniem przewodowo
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-48V DC
Maksymalny prąd wyjściowy 20A
Ilość wyjść sterownika 4 wyjścia
Typ komunikacji dwukierunkowa
Częstotliwość PWM 1kHz / 2kHz / 4kHz / 8kHz (możliwość wyboru)
Krzywa ściemniania logarytmiczna
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -30 do + 55°C
Klasa szczelności IP67
Montaż nawierzchniowo
Dodatkowa funkcjonalność/cecha wyświetlacz LCD
Zabezpieczenia zwarciowe / termiczne

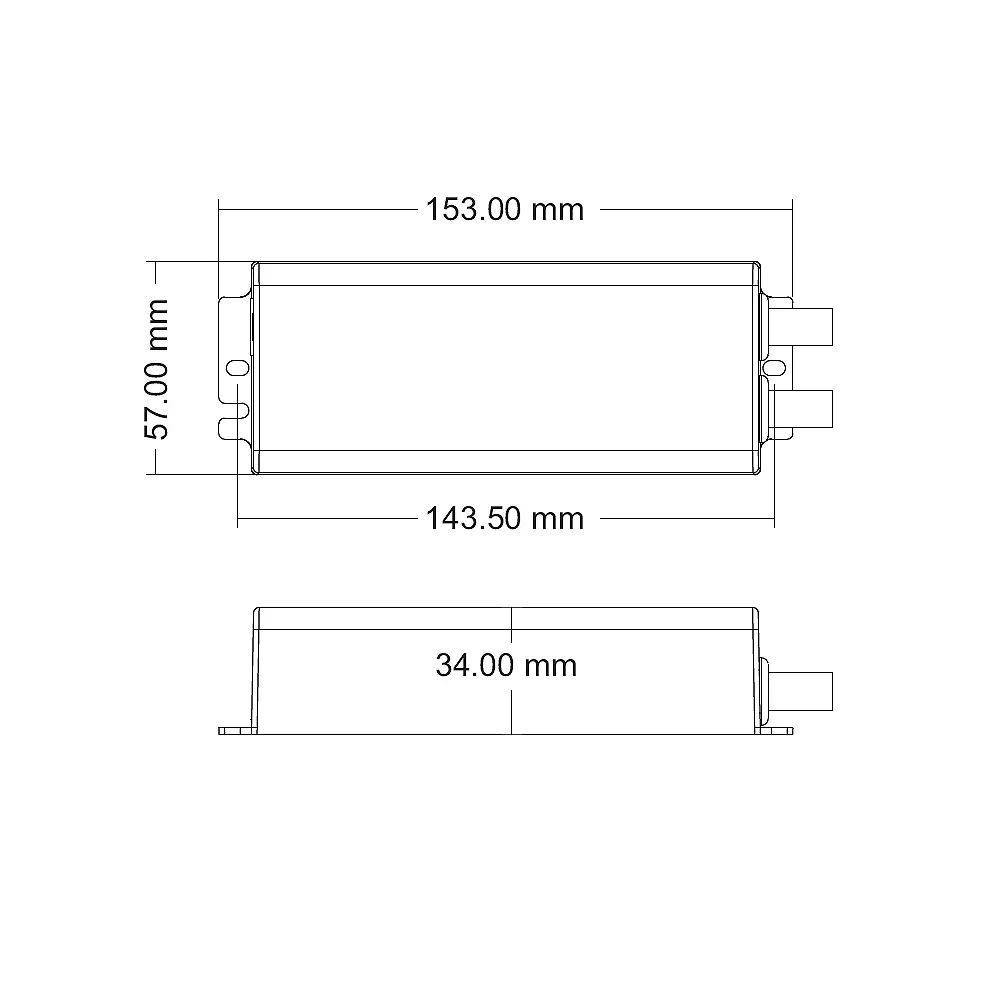

Wymiary 153 x 57 x 34 mm
Deklaracje i normy bezpieczeństwa CE, RoHs
Gwarancja producenta 60 miesięcy
