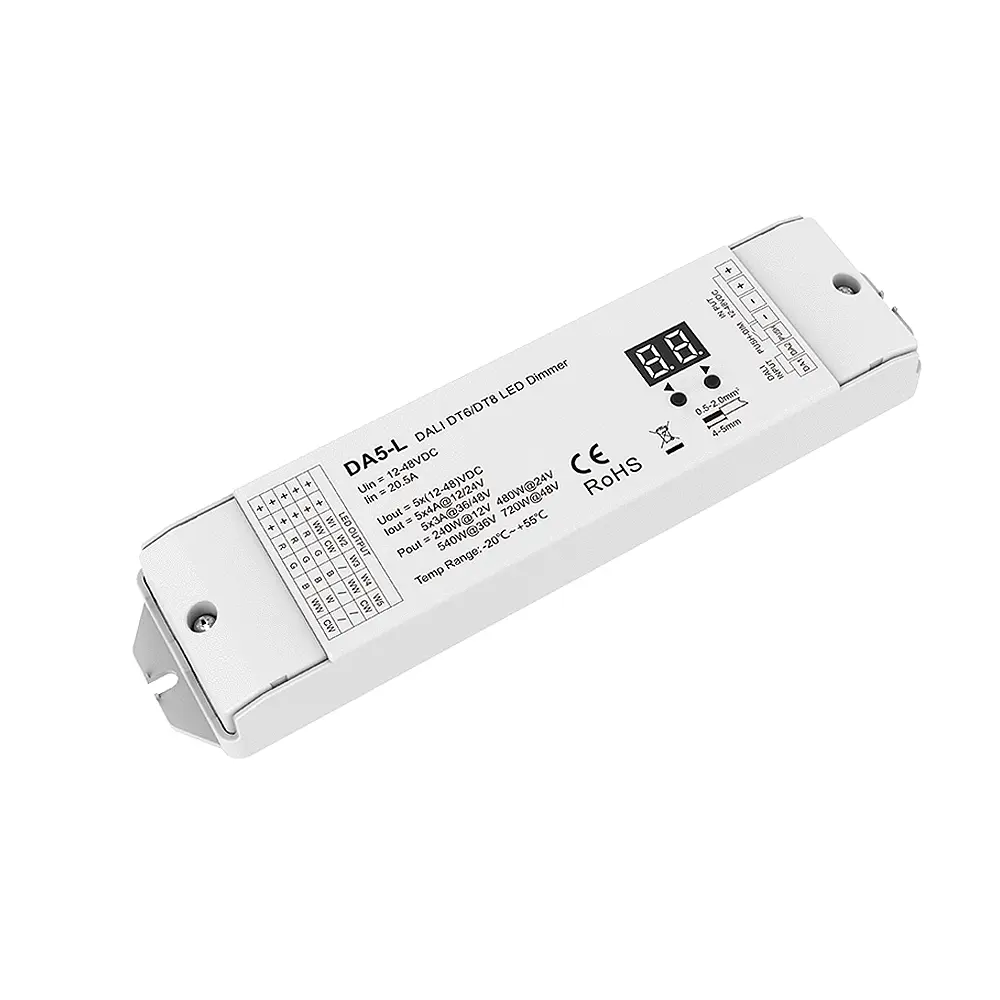

Sterownik LED DALI - RGB+CCT - 12-24V DC 5x4A - DA5-L

Dostępność: na wyczerpaniu !
Produkt wysyłamy: do 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 125,45 zł
zawiera 23.00% VAT, bez kosztów dostawy

Cena regularna:

125.45
Cena netto: 101,99 zł
bez 23.00% VAT i kosztów dostawy

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: DA5-L

Opis

To urządzenie odbiorcze, służące do uzyskania kontroli nad wielokolorowym oświetleniem LED ze zmienną temperaturą barwową RGB+CCT, posiadającym maksymalny prąd wyjściowy rzędu 20A (np. taśma LED RGB+CCT). Odbiornik DA5-L umożliwia dostęp do pięciu wyjść, do których podłączone oświetlenie led może być dowolnie sterowane za pomocą systemu sterowania DALI. Sterownik DALI DA5-L umożliwia regulacje koloru RGB, temperatury barwowej CCT w zakresie 2700-6500K oraz jasności za sprawą trybu pracy w standardzie DT6 oraz DT8. Podstawową formą komunikacji odbiornika DA5-L jest przewodowe podłączenie z główną magistralą opartą o sieć DALI. Posiada wbudowany wyświetlacz LCD ukazujący aktualny adres urządzenia. Współpracuje ze standardowymi protokołami komunikacji — IEC 62386-102, IEC 62386-207, IEC 62386-209.



Odbiornik DA5-L wyróżnia się szerokim zakresem napięcia wejściowego oraz wyjściowego rzędu 12-48V oraz płynną pracą ściemniania PWM, która może być regulowana w kilku zakresach, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.

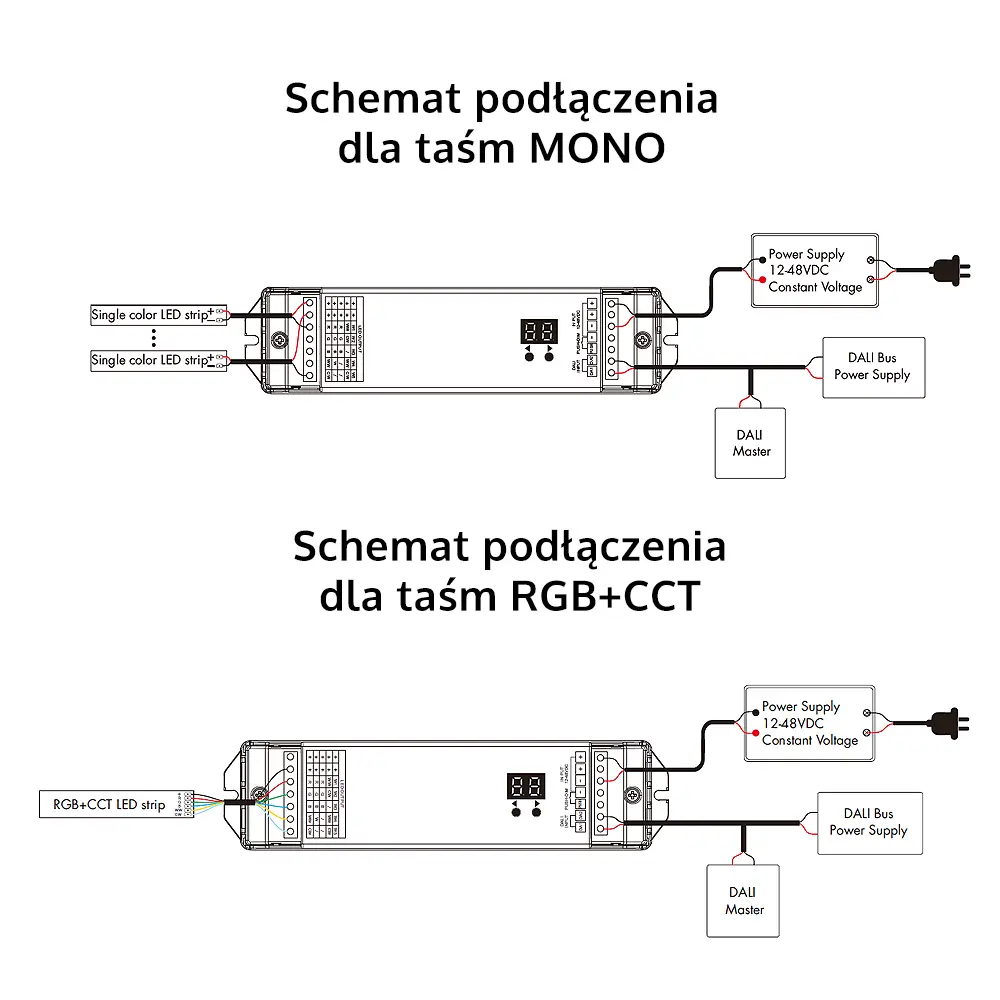

Zastosowanie do instalacji:
  1. DALI jednokolorowych
  2. DALI ze zmienną temperaturą barwową CCT
  3. DALI wielokolorowych RGB
  4. DALI wielokolorowych z dodatkową barwą białą RGB+W
  5. DALI wielokolorowych ze zmienną temperaturą barwową RGB+CCT



Cechy odbiornika DA5-L

  1. Dedykowany dla instalacji bazującej na systemie sterowania DALI
  2. Pięc kanałów do wykorzystania
  3. Szeroki napięcia wejściowego/wyjściowego rzędu 12-48V
  4. Maksymalna dopuszczalna obciążalność 20A
  5. Podłączenie przewodowe wykorzystujące sygnał DALI
  6. Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207, IEC 62386-209
  7. Płynna praca ściemniania w zakresie 0-100%
  8. Możliwość regulacji częstotliwości PWM (1kHz /2kHz /4kHz /8kHz/16kHz)
  9. Szereg dodatkowych zabezpieczeń
  10. Wykres ściemniania - logarytmiczny
  11. Wbudowany wyświetlacz LCD
  12. Funkcja przeprowadzenia szybkiego testu urządzenia
  13. Kompaktowa obudowa wraz z otworami do stałego montażu
  14. Wysoka jakość zastosowanych komponentów
  15. 5 letnia gwarancja



Poznaj serie produktu - Sterowniki DALI

Poznaj serie produktu - Sterowniki DALI

Sterowniki LED DALI, to jasno sprecyzowane urządzenia służące do kontroli oświetlenia LED wykorzystujące cyfrowy system sterowania oparty na sprawdzonej i cenionej na rynku technologii DALI (ang. Digital Addressable Lighting Interface) Produkty z systemu DALI charakteryzują się wspólną siecią (magistralą), do której podłączamy urządzenia odbiorcze. Istotną cechą sterowników DALI jest wysoka synchronizacja wspólnych urządzeń, duże możliwości sterowania oraz spora kompatybilność z uwagi na całą gamę urządzeń współpracujących, w tym nie tylko sterowników do led. Produkty skonstruowane w oparciu o system DALI posiadają wbudowany wyświetlacz LCD, który ukazuje uprzednio ustalony adres, co znaczącą ułatwia dostęp do oświetlenia LED. Niektóre z produktów mogą być również dodatkowo wzbogacone o niezależne sterowanie np. używając wejścia dla przycisku zwiernego..



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach powyżej 50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.

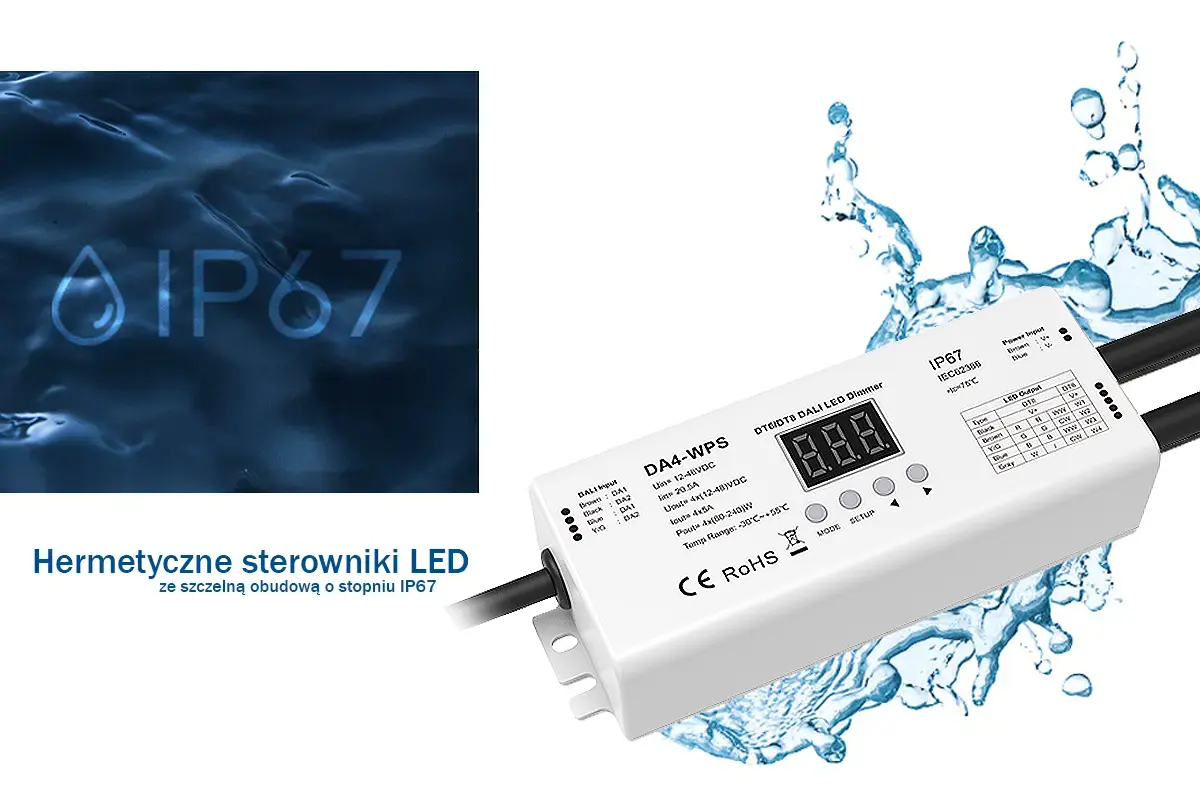

Charakterystyczne cechy - Sterownik LED DALI DA4-WPS - ELED



Parametry techniczne

Typ urządzenia kontroler DALI
Typ instalacji 5w1 z możliwością wyboru (MONO/ CCT/ RGB/ RGB+W/ RGB+CCT)
System sterowania oświetleniem DALI
Sposób sterowania oświetleniem przewodowo
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-48V DC
Maksymalny prąd wyjściowy 20A
Ilość wyjść sterownika 5 wyjść
Typ komunikacji dwukierunkowa
Częstotliwość PWM 1kHz / 2kHz / 4kHz / 8kHz / 16kHz (możliwość wyboru)
Krzywa ściemniania logarytmiczna
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -20 do +55°C
Klasa szczelności IP20
Montaż nawierzchniowo
Dodatkowa funkcjonalność/cecha wyświetlacz LCD
Zabezpieczenia odwrócona polaryzacja / zwarciowe / przeciążeniowe

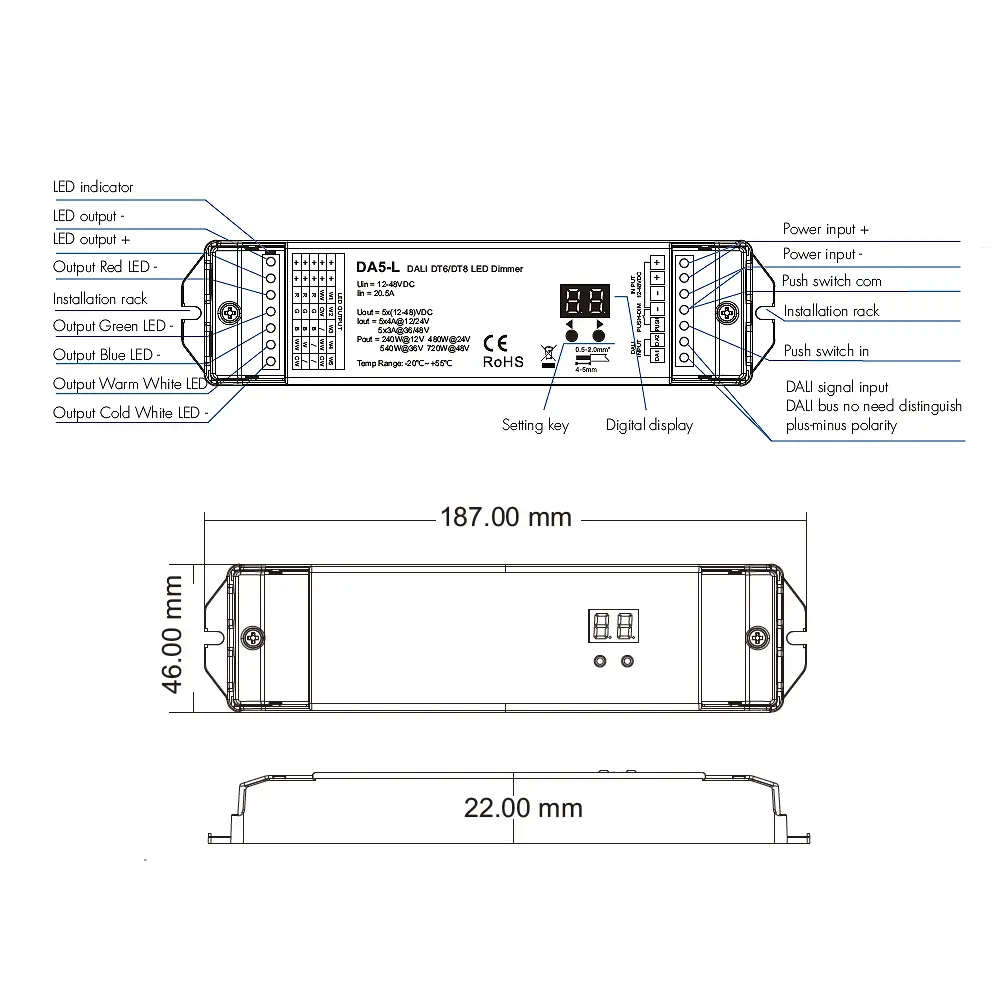

Wymiary 187 x 46 x 22 mm
Deklaracje i normy bezpieczeństwa CE,EMC,RED / ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-17 V3.2.4 / EN 62368-1:2020+A11:2020 / ETSI EN 300 328 V2.2.2
Gwarancja producenta 60 miesięcy
Kod producenta DA5-L
Kod EAN 5904063169412
