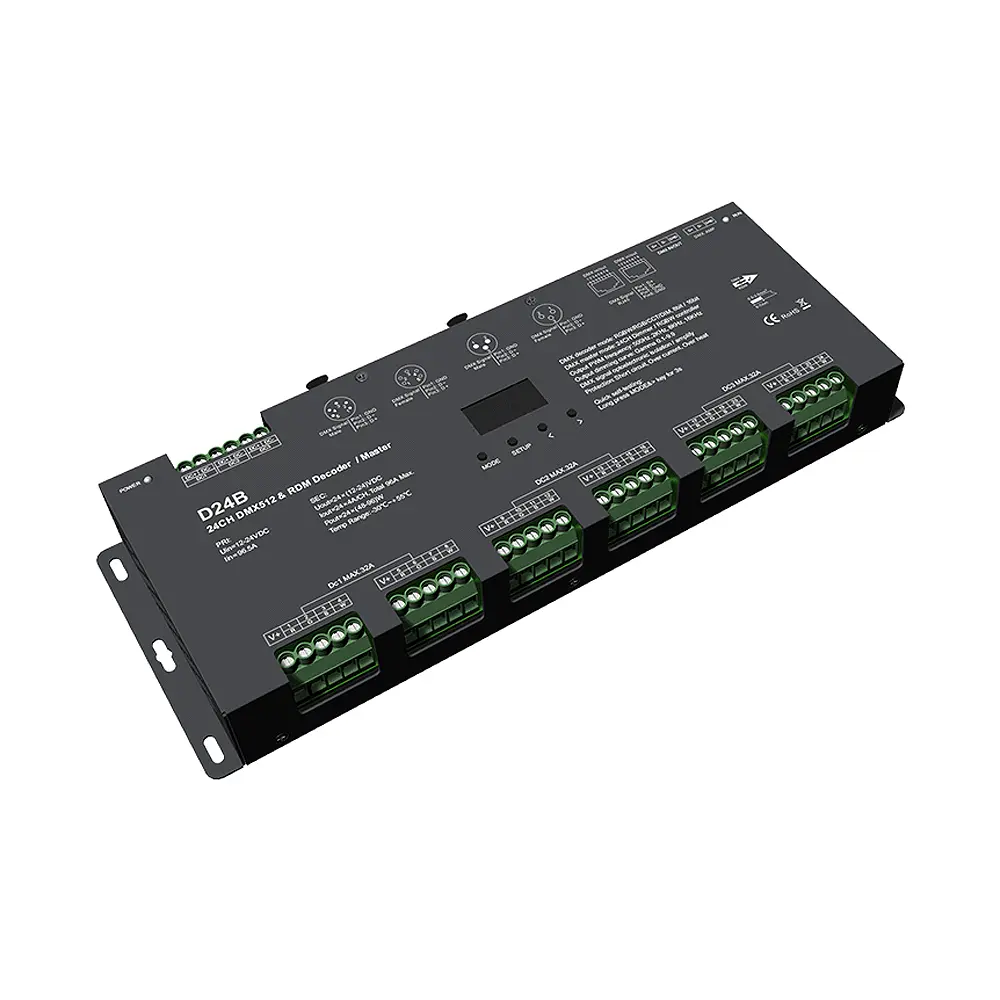

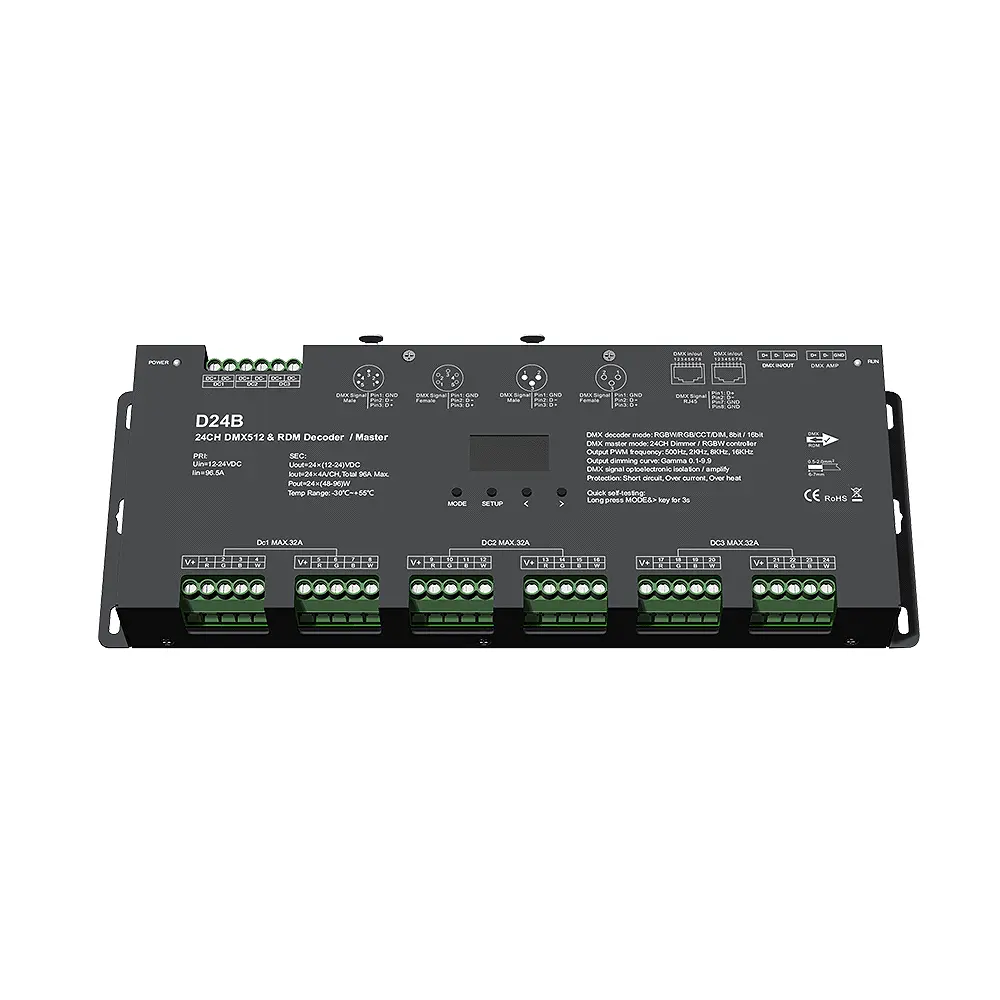

Sterownik LED DMX512 - 24 kanałowy - 12-24V DC 24x4A - OLED - Dekoder/Master DMX - D24B

Sterownik LED DMX512 - 24 kanałowy - 12-24V DC 24x4A - OLED - Dekoder/Master DMX - D24B, to urządzenie w formie sterownika LED posiadające dwadzieścia cztery kanały dla których możemy określić indywidualne cyfrowe adresy i uzyskać dostęp do sterowania np. wielokolorowym oświetleniem LED z dodatkową barwą białą RGB+W. Sterowanie w przypadku dekoderów opartych o system DMX definiuje się jako zmiana jasności, koloru RGB czy temperatury barwowej CCT, bowiem każde wyjście może otrzymać przypisaną cechę do którego dostęp będzie realizowany wykorzystując jego uprzednio ustalony adres. Uzyskanie kontroli nad dekoderem możliwe jest poprzez otrzymanie sygnału cyfrowego DMX512, który jest dekodowany i przetwarzany na sygnał PWM, umożliwiający podłączenie np. taśmy LED RGB+W. Sterownik LED DMX512 D24A umożliwia również funkcje nadania takiego adresu z poziomu dynamicznego wyświetlacza OLED pracując wtedy jako nadajnik DMX. Sterownik DMX512 D24A pozwala na obciążenie maksymalnie dwudziestu czterech wyjść prądem o wartości 4A przy napięciu znamionowym 12-24VDC. Ze względu na zastosowanie protokołu RDM istnieje możliwość ustalenia adresu dekodera przy użyciu nadajnika DMX512 (np. konsoli) bądź z poziomu samego dekodera wykorzystując dostępny wyświetlacz LCD. Dodatkowo odbiornik posiada w swojej budowie uniwersalne wejścia realizowane poprzez port RJ45, XLR3 oraz XLR5.

Sterownik DMX512 D24B umożliwia zmianę trybu ściemniania w całym zakresie gammy 0.1 – 9.9. Natomiast dla podstawowych instalacji opartych o oświetlenie LED, przygotowane zostały dwa gotowe tryby – liniowy oraz logarytmiczny. Ponadto istnieje możliwość ustalenia częstotliwości PWM przez co w łatwy sposób możemy zmienić charakterystykę wykonywania pracy w zależności od potrzeby, a sama realizacja odbywa się z poziomu dynamicznego wyświetlacza OLED. Sterownik DMX512 D24B posiada wbudowane wszelkie zabezpieczenia – termiczne, zwarciowe, przeciążeniowe czy odwróconej polaryzacji. Zastosowanie wysokiej jakości komponentów pozwala na ochronę gwarancyjną wynoszącą 5 lat.

1. DMX512 wielokolorowych z dodatkową barwą białą z wykorzystaniem sygnału DMX512

Cechy sterownika DMX D24B

1. Dedykowany dla oświetlenia LED wspierającego system DMX512
2. Zalecany dla instalacji LED opartych o wielokolorowe oświetlenie LED z dodatkową barwą białą
3. Dwadzieścia cztery kanały do wykorzystania
4. Zakres napięcia wejściowego/wyjściowego 12-24V
5. Dopuszczalny maksymalny prąd o wartości 96A (4A na kanał)
6. Przewodowa łączność z urządzeniem sterującym
7. Protokół RDM zapewniający dwukierunkową komunikacje
8. Do wyboru cztery poziomy częstotliwości PWM
9. Krzywa ściemniania ustalana z poziomu zakresu gammy 0.1 - 9.9
10. Dynamiczny wyświetlacz OLED ukazujący parametry
11. Możliwość pracy jako sterownik DMX (master)
12. Tryb wewnętrznej pracy bez konieczności połączenia z systemem DMX512
13. Tryb testowy urządzenia wyzwalany za pomocą jednego przycisku
14. Uniwersalne wejścia - RJ45, XLR3, XLR5
15. Szereg zabezpieczeń zwiększających bezpieczeństwo urządzenia
16. Kompaktowa obudowa wraz z otworami do stałego montażu
17. Otwory montażowe dedykowane do szafy instalatorskiej typu RACK
18. Szereg certyfikatów zgodności
19. Wysoka jakość zastosowanych komponentów
20. 5 letnia gwarancja

Poznaj serie produktu - dekodery DMX512

Dekodery DMX512, to urządzenia pozwalające na przetworzenie sygnału cyfrowego otrzymanego przez urządzenie nadawcze DMX512, na które składać się może panel naścienny czy konsola DMX na pożądany przez nas sygnał PWM. Pozwala to na wykorzystanie wyjścia sterowanego przez wspomniany system DMX512 do oświetlenia LED na które składać się mogą różne źródła lamp – od prądowych opraw LED, zahaczając o tradycyjne już taśmy LED a ściemniane żarówki 230V. Każdy z uprzednio ustalonego adresu przypisany jest do jednego kanału, przez co możemy stworzyć różne warianty sterowania. Plusem takiego rozwiązania są ogromne możliwości w tworzeniu jeden wspólnej zsynchronizowanej sieci, która jest w pełni gotowa do pracy i przyszłej rozbudowy.

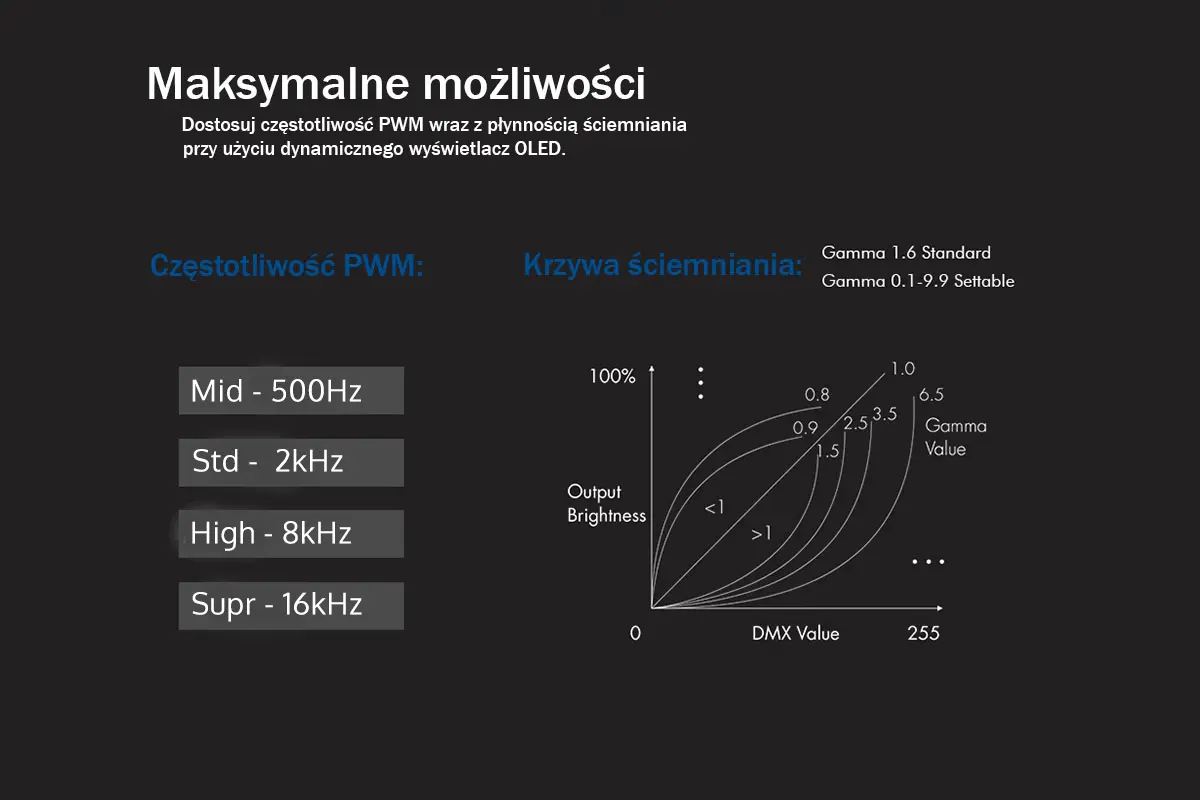

Charakterystyka pracy - Sterownik DMX512 D24B

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED. Jeśli ściemnianie led miało by być perfekcyjnie wykonane, na pewno realizowane by było przez sterowniki led wykorzystujące ściemniane liniowe. Ten typ ściemniania pozwala na idealne odwzorowanie wartości żądanej - jeden do jeden. Oznacza to iż każdy % natężenia jasności ustalony na urządzeniu nadawczym, będzie widoczny na podłączonym oświetleniu LED.

Przykładowa instalacja bazująca na systemie DMX512

System DMX512 przedstawiony na powyższym zdjęciu, to kwintesencja rozbudowanej instalacji LED opartej o zsynchronizowaną komunikacje wraz z wymianą danych. Ukazane na zdjęciu zostały formy sterowania jakie może przyjąć system sterowania DMX512 wraz z różnymi instalacjami poprzedzonymi nietypowymi urządzeniami, które zostały połączone w sposób umożliwiający łatwy dostęp przy użyciu np. tradycyjnej konsoli DMX, nowoczesnych nadajników DMX czy standardowego PC. Każde z przedstawionych urządzeń posiada swój unikalny adres, a w przypadku wielokanałowych urządzeń – adresy, do których możemy uzyskać indywidualny dostęp, nie ograniczając się do ilości stref/kanałów na urządzeniu nadawczym. Przewodowa łączność zapewnia natomiast dużą dokładność, co w przypadku tak dużych instalacji, ma ogromne znaczenie.

Odkryj unikalne funkcje sterowników LED

System dwustronnej komunikacji RDM, to protokół w większości wykorzystywany w produktach opartych na systemie komunikacji DMX512. Przewodowa łączność tego systemu idealnie wpasowuje się w zasadę działania RDM, ponieważ zapewnia synchronizacje urządzeń na poziomie bardzo dobrym poziomie. RDM (ang. Remote Device Management) umożliwia dwukierunkową wymianę danych miedzy sterownikiem LED DMX512 a podłączonymi źródłami światła współpracujących do dekoderów DMX512, co przyczynia się do lepszego i wygodniejszego użytkowania instalacji opartej na systemie sterowania DMX512. Sterownik LED DMX512 D24A może poszczycić się możliwością pracy jako urządzenie nadające sygnał tzw. master DMX, z uwagi na zmianę trybu pracy z poziomu niezmiernie wygodnego w użytkowaniu wyświetlacza OLED, ukazując tym samym bieżące parametry sterownika.
