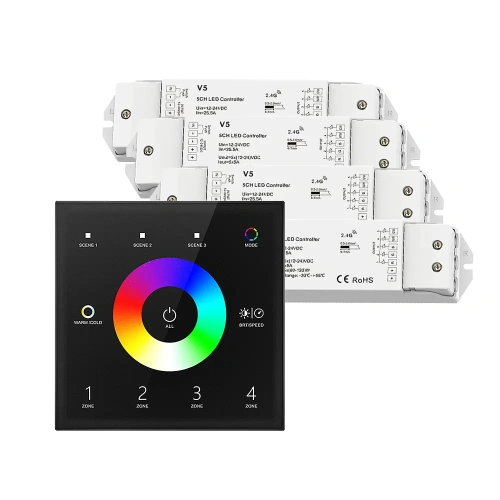

Sterownik LED Skydance - RGB+CCT - 4 strefowy - Panel naścienny 230V + odbiorniki - czarny zestaw
Opis

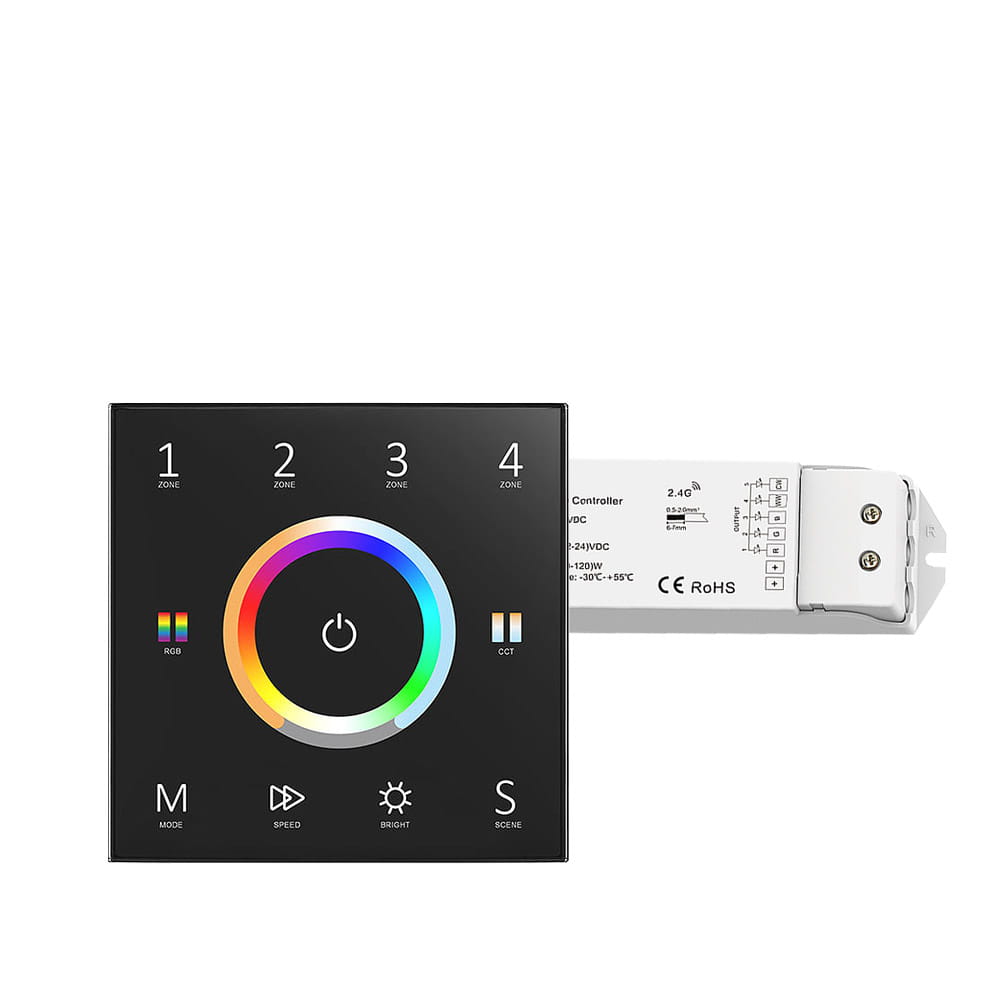

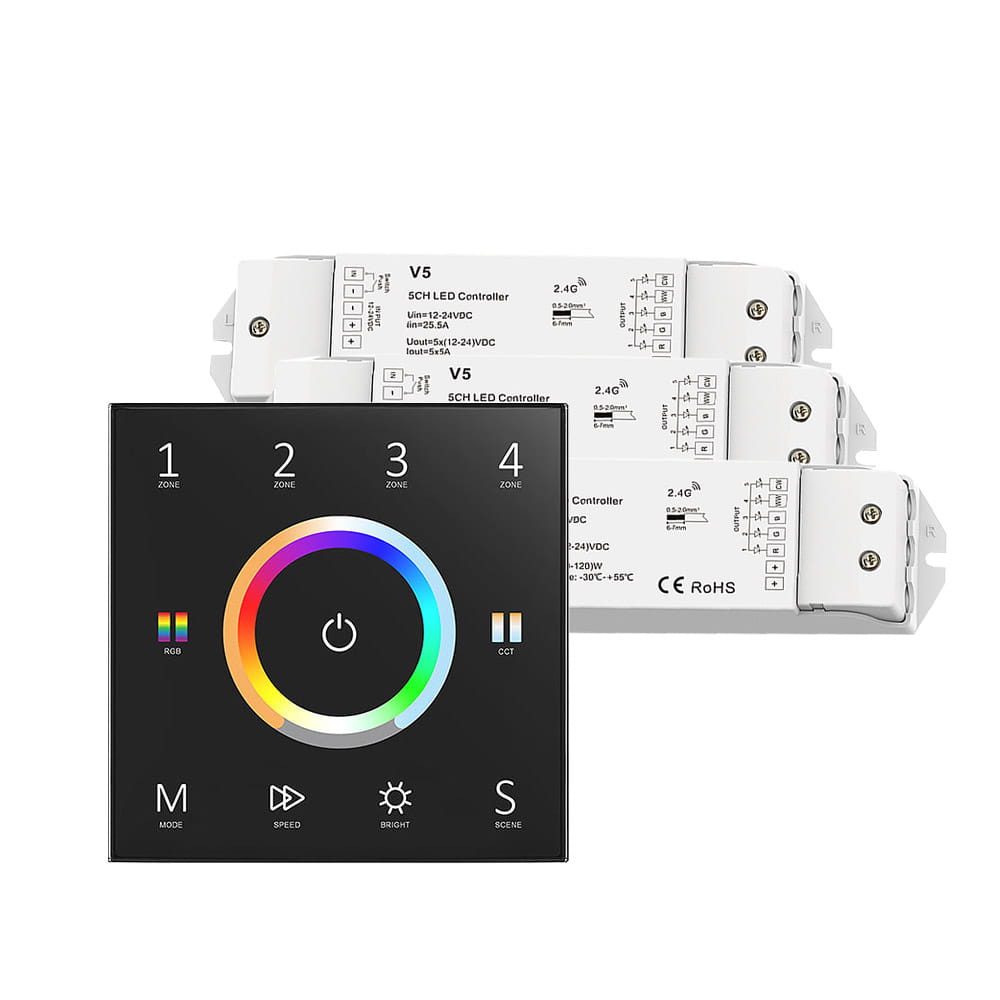

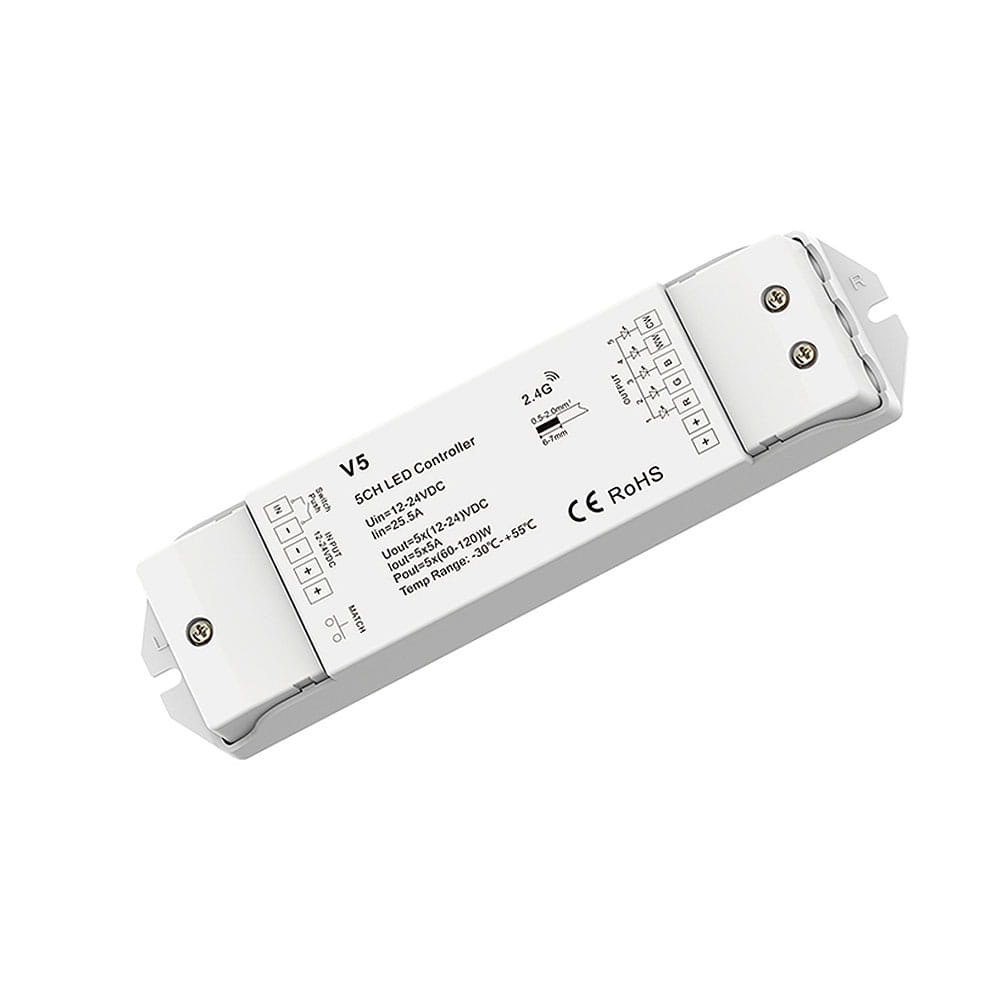

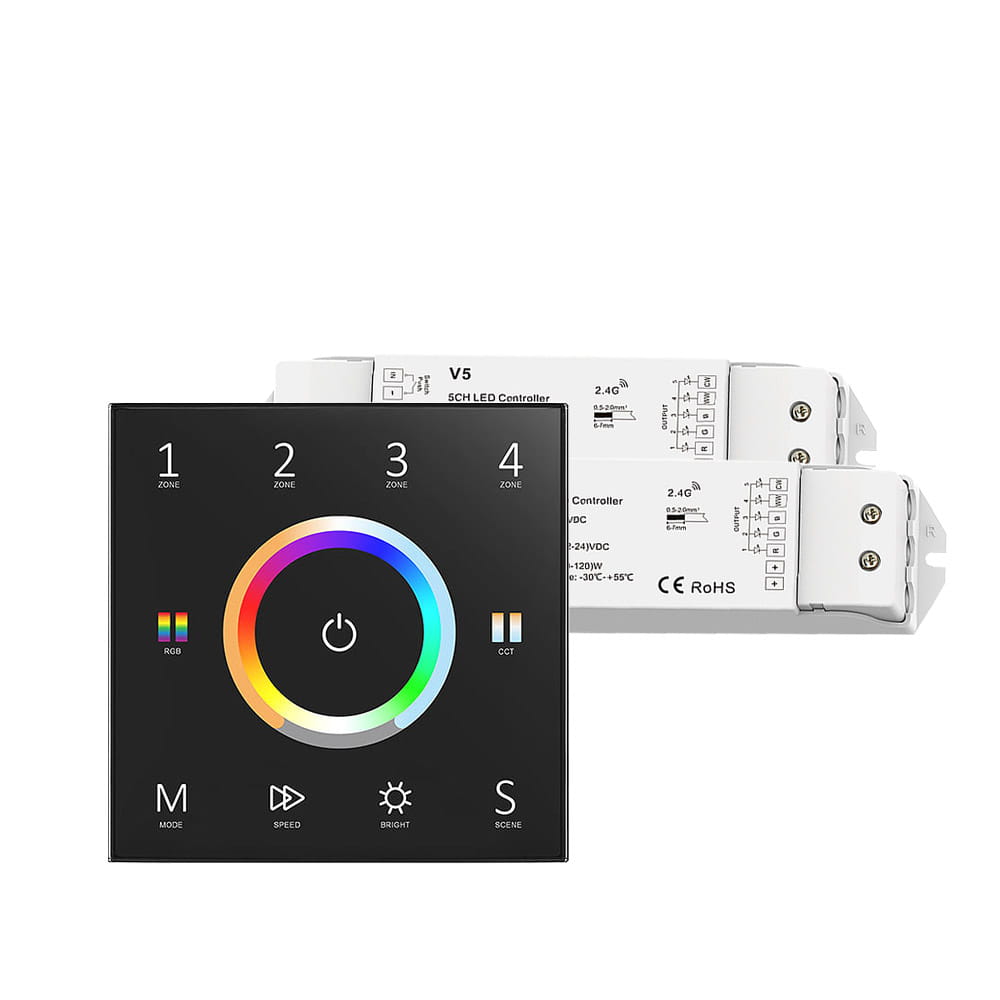

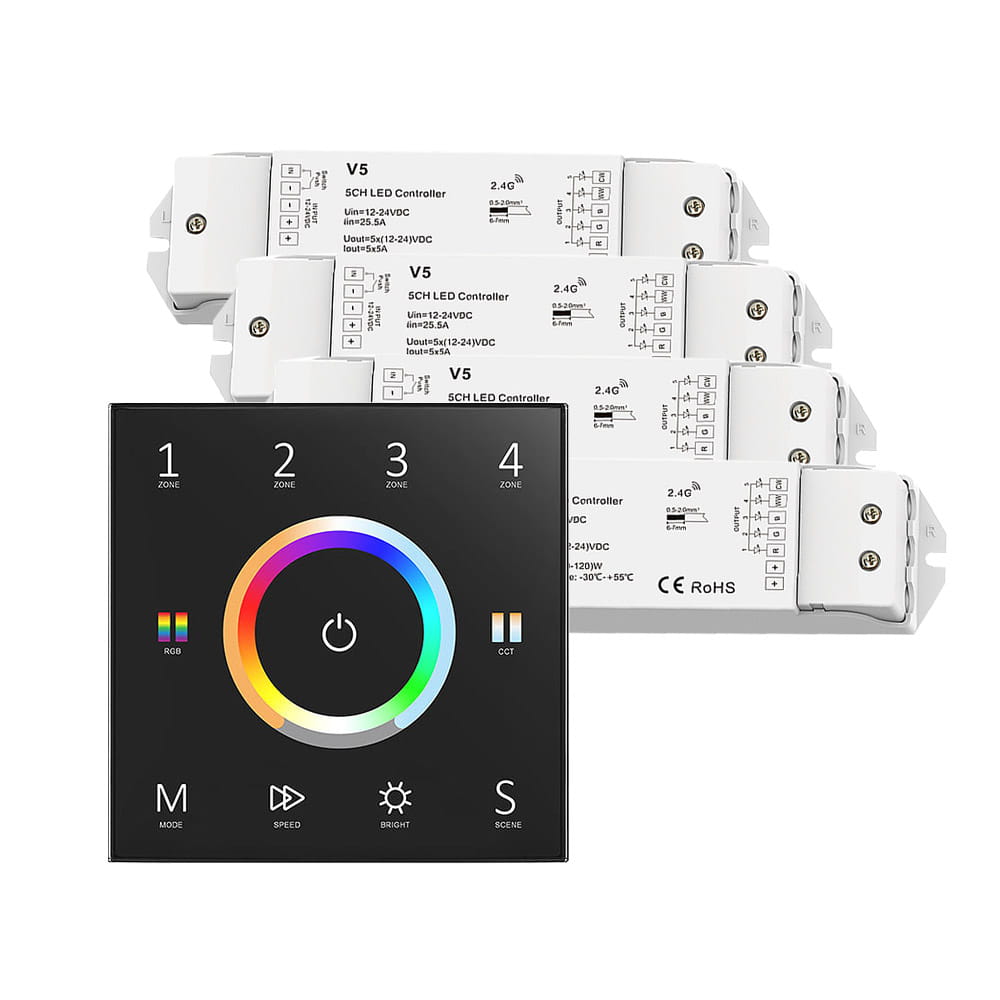

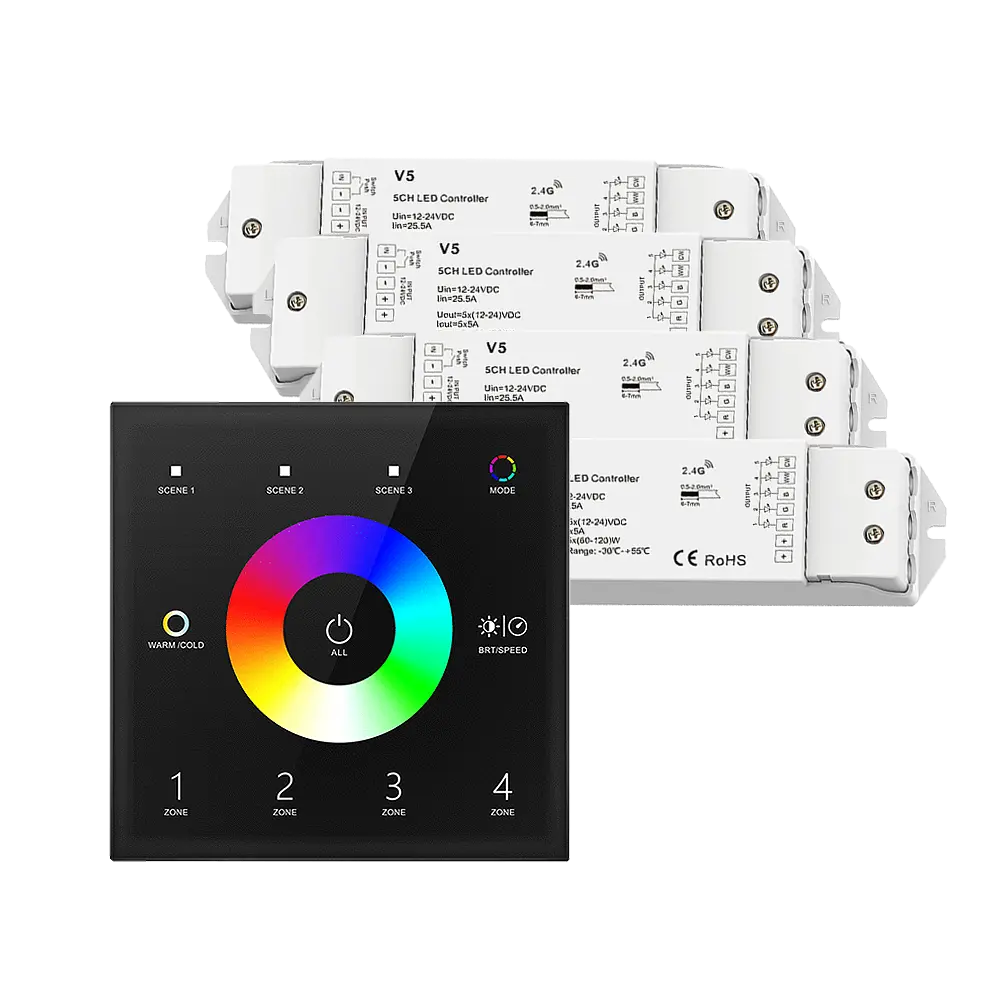

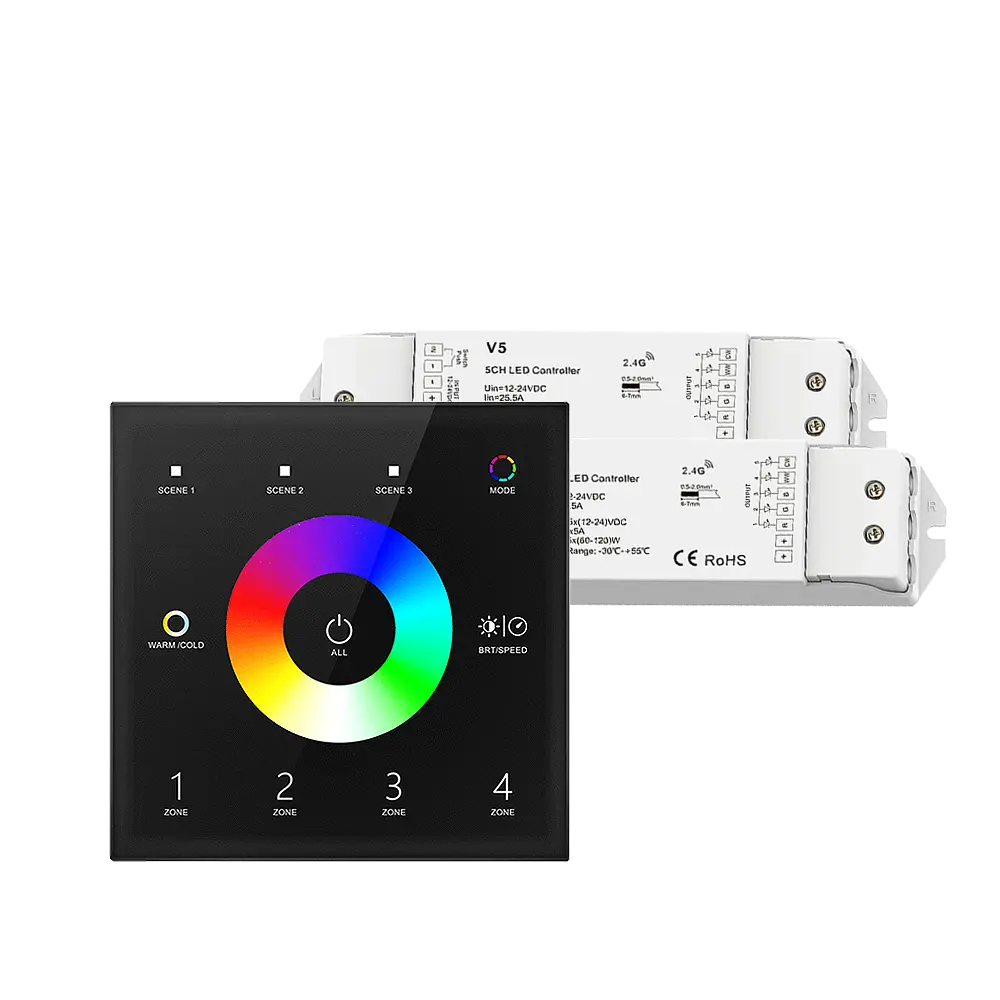

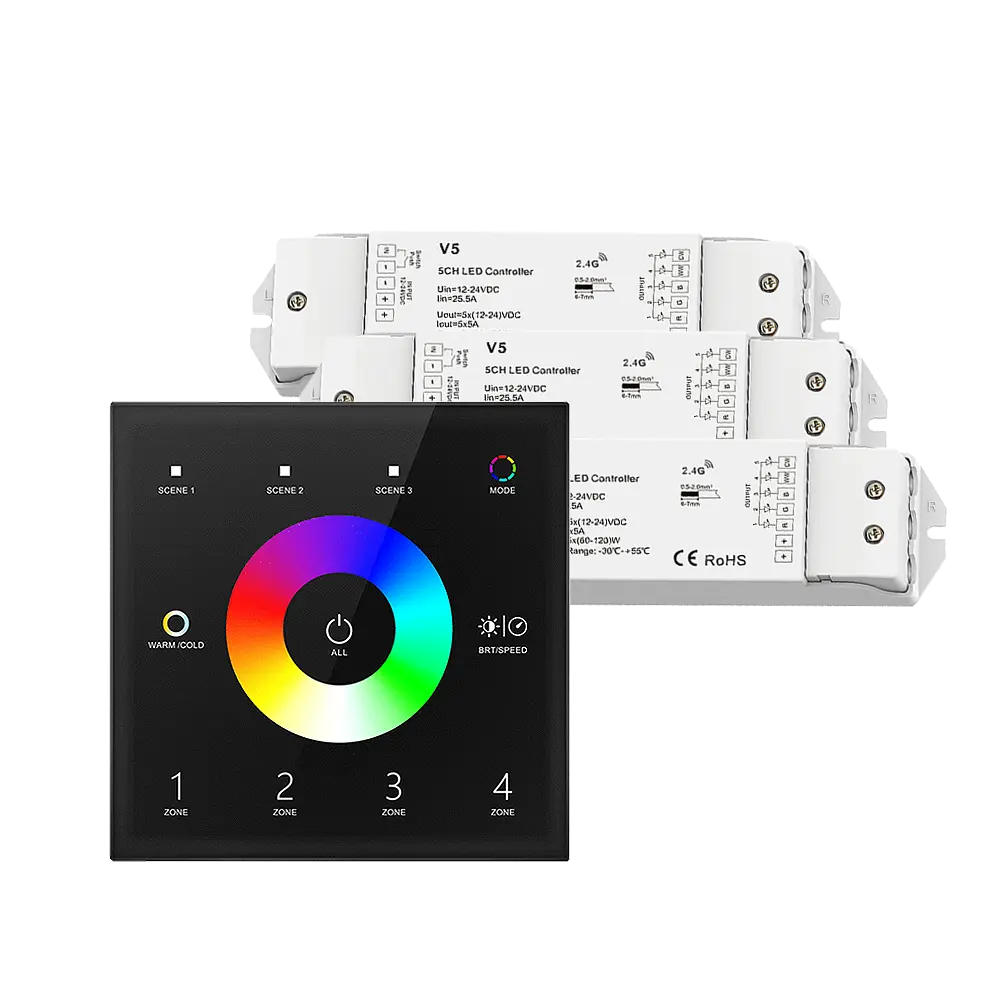

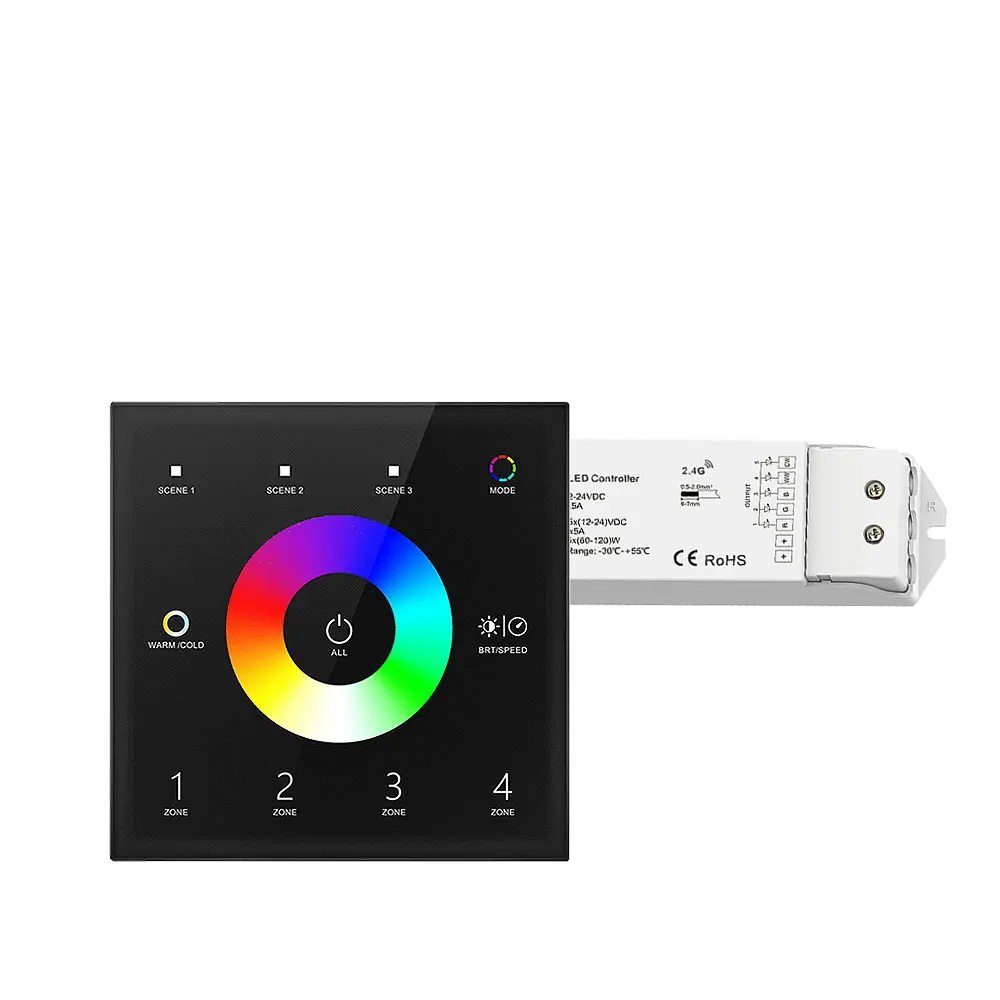

Zestaw sterownika LED radiowego RGB+CCT Skydance, to gotowy asortyment, składający się z panela naściennego oraz odbiornika bądź odbiorników LED, umożliwiający sterowanie wielokolorowym oświetleniem LED RGB wraz ze zmianą temperatury barwowej CCT (np. taśma LED RGB+CCT). Sterownik ten, umożliwia indywidualny dostęp i obsługę od jednej do czterech stref, do których możemy uzyskać dostęp przy pomocy pól dotykowych znajdujących się na obudowie panela naściennego. Komunikacja z odbiornikiem jest w pełni bezprzewodowa ponieważ wykorzystuje sygnał radiowy na poziomie 2,4GHz.
- Ściemnianie oraz rozjaśnianie podłączonego oświetlenia LED
- Załączanie oraz wyłączanie podłączonego oświetlenia LED
- Możliwość zmiany temperatury barwowej CCT
- Możliwość zmiany koloru RGB
- Tryb programów dynamicznych
- Jedno miejsce na zapis ulubionej sekwencji
- Cztery strefy do wykorzystania

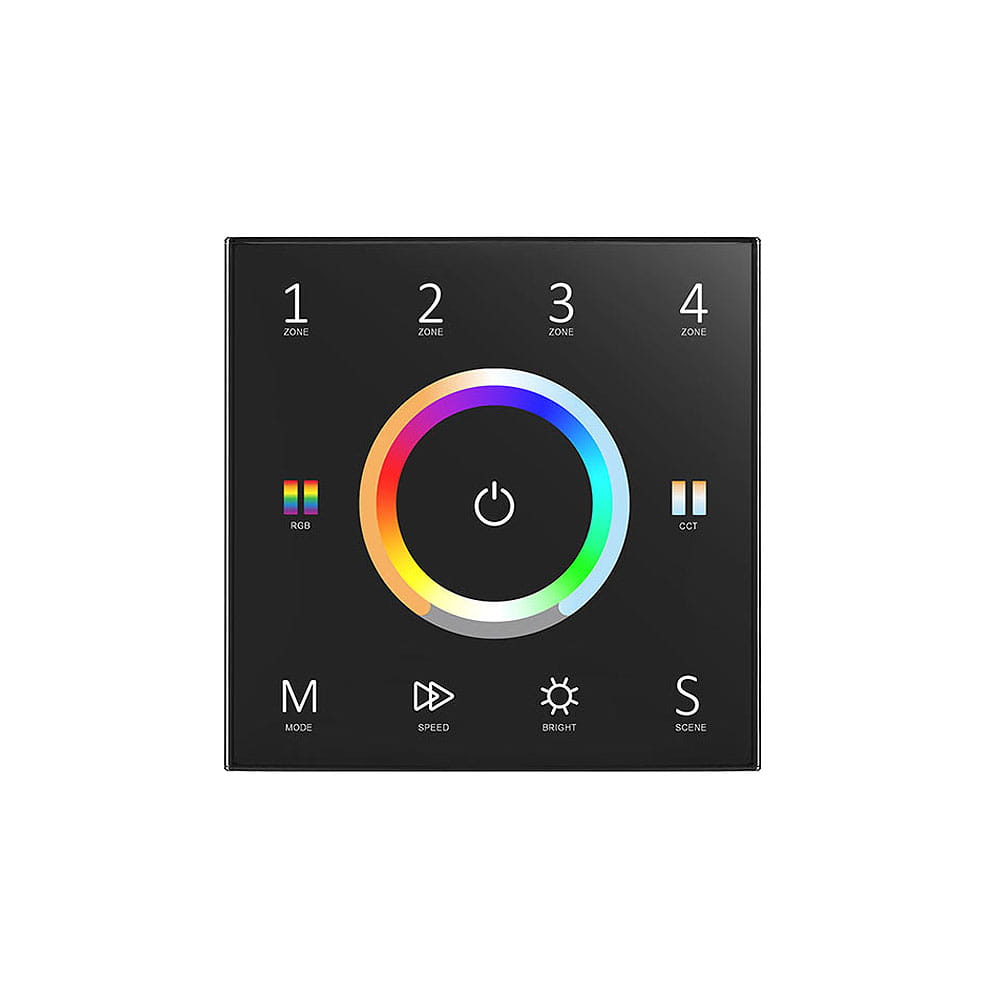

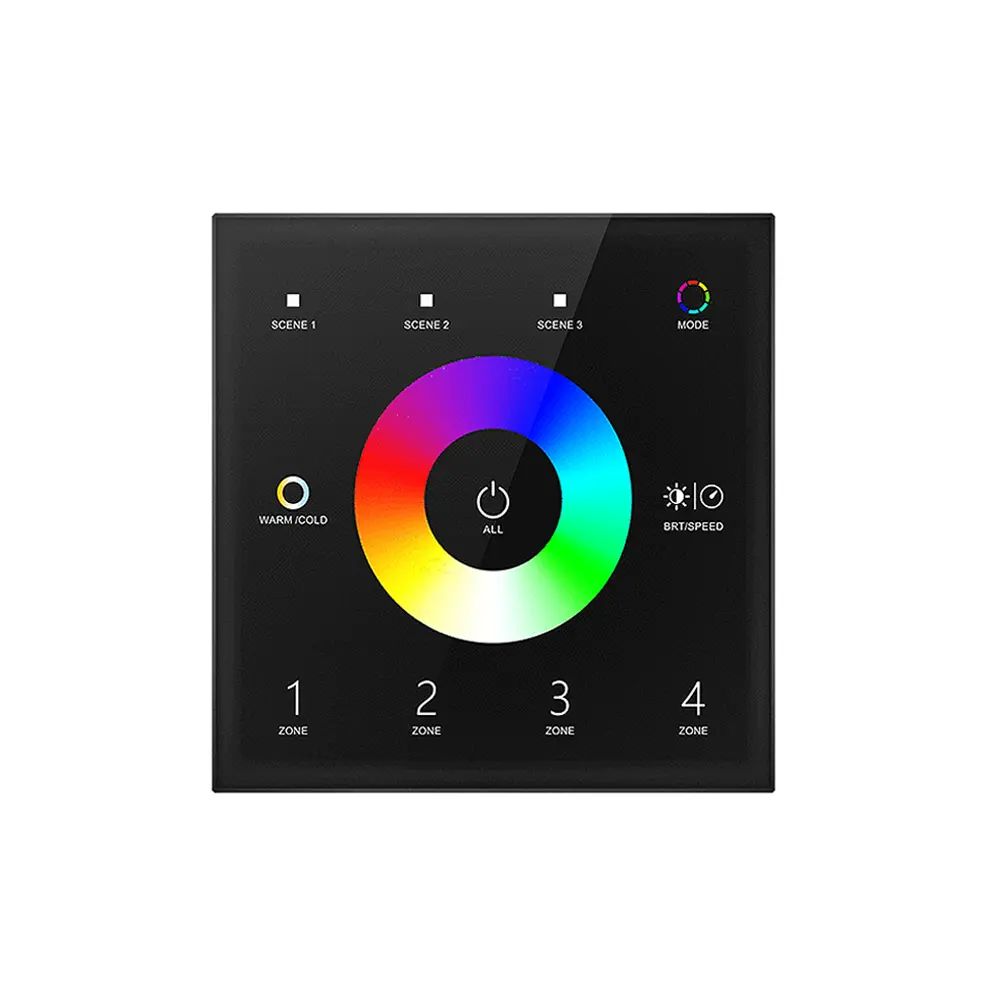

- Dotykowy panel pozwalający na zmianę koloru RGB oraz temperatury barwowej CCT
- Maksymalna obciążalność prądowa dla odbiornika 25A
- Napięcie pracy odbiornika 12-24V DC
- Komunikacja radiowa z odbiornikami(2,4GHz)
- Zasięg komunikacji wynoszący 10 metrów między panelem a odbiornikiem w terenie otwartym
- Współpraca z kontrolerem Wi-Fi (opcja dodatkowa)
- Sygnalizacja akustyczna oraz optyczna

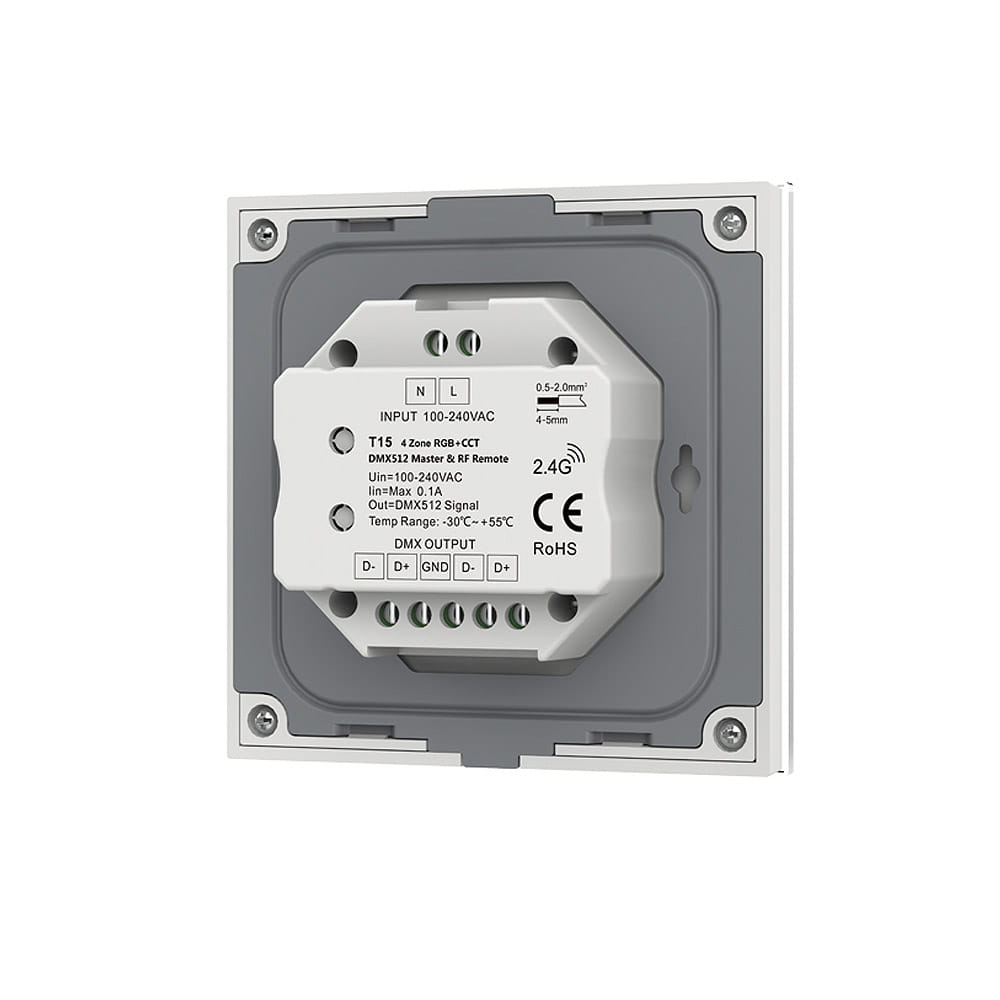

- Panel naścienny zasilany bezpośrednio z sieci 230VAC
- Przeznaczony do montażu do puszki fi60
- Szklany panel zawarty w obudowie
- Nowoczesny design
- Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
- Okres gwarancji wynoszący 5 lat
Podstawowa komunikacja z odbiornikiem odbywa się przy pomocy drogi radiowej. Uzyskanie opcjonalnego sterowania poprzez łączność z siecią Wi-Fi, która umożliwia kontrolę oświetlenia przy pomocy urządzeń mobilnych (np. smartfon lub tablet), dostępna jest tylko i wyłącznie po zastosowaniu odpowiedniego modułu Wi-Fi.
Możliwość dodatkowego sterowania
Aby uzyskać dostęp do sterowania poprzez sieć Wi-Fi oraz należy zakupić odpowiedni moduł, który znajdą Państwo w zakładce ,,Produkty powiązane"
Poznaj serie produktu - zestawy Skydance
Uwzględniony powyżej produkt, to gotowy zestaw umożliwiający pełną kontrole nad instalacją bazującą na oświetleniu LED. Tak skonstruowany zestaw cechuje się odpowiednim doborem komponentów, zapewniających tym samym poprawność działania i komunikacji przez co nasz radiowy sterownik led bądź też ściemniacz led będzie odpowiednio dobrany. Wspomniany wariant produktu można indywidualnie konfigurować poprzez dobór urządzeń odbiorczych, co znacznie ułatwia posługiwanie się po karcie produktu.
Bezprzewodowa forma komunikacji – eliminacja kluczowych wad
Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.
Krzywa ściemniania - charakterystyka pracy
Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach >50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.
Parametry techniczne
Typ urządzenia | zestaw (panel naścienny + odbiornik/i) |
Typ instalacji | RGB+CCT (wielokolorowa ze zmienną temperaturą barwową) |
System sterowania oświetleniem | PWM |
Sposób sterowania oświetleniem | radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
Ilość obsługiwanych stref/kanałów | od 1 do 4 stref |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj (odbiornik) – 12-24V DC / panel naścienny – 230VAC |
Maksymalny prąd wyjściowy | 25A (dla jednego odbiornika) |
Ilość wyjść sterownika | 5 wyjść |
Typ komunikacji | jednokierunkowa |
Częstotliwość PWM | 500Hz |
Poziom ściemniania | 256 poziomów (płynnie) |
Krzywa ściemniania | logarytmiczna |
Zasięg komunikacji | do 10 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Szklany panel | tak |
Dotykowe przyciski | tak |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | podtynkowo (standardowa puszka fi60) |
Kolor | czarny |
Zabezpieczenia | odwrócona polaryzacja / zwarciowe |

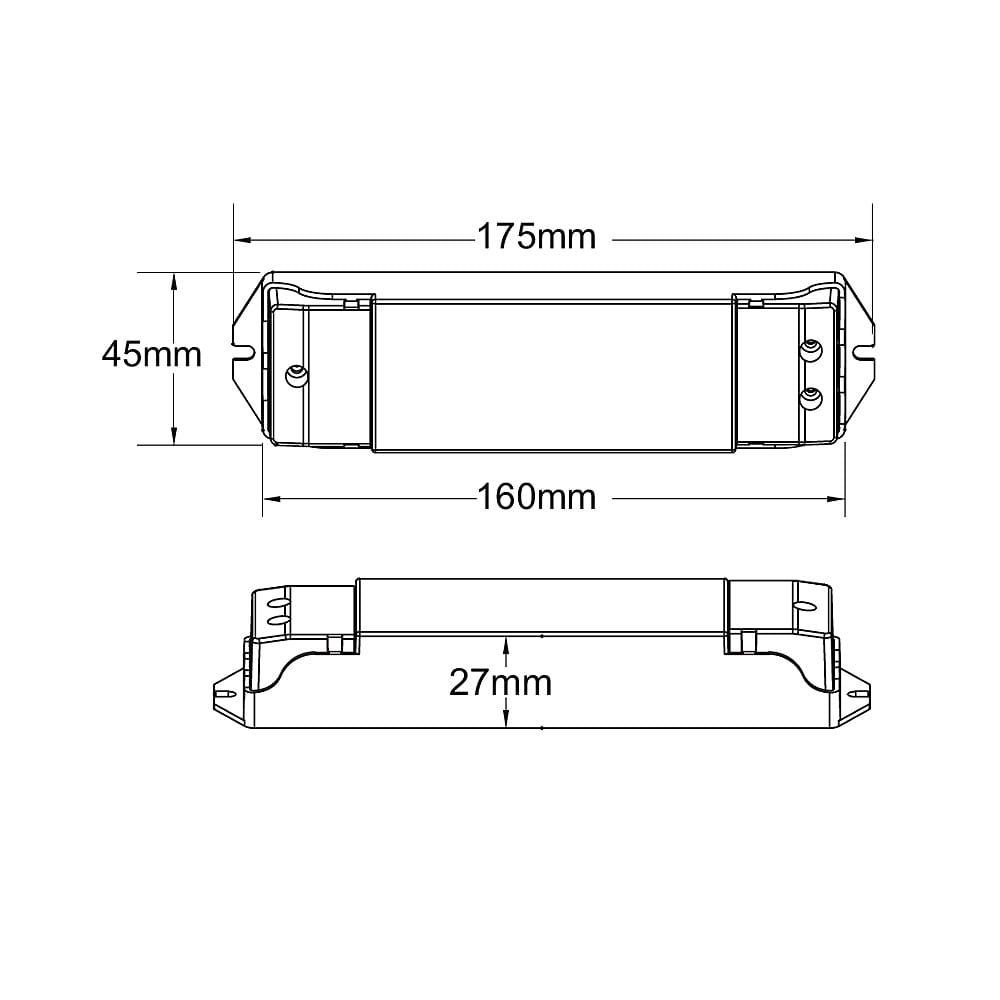

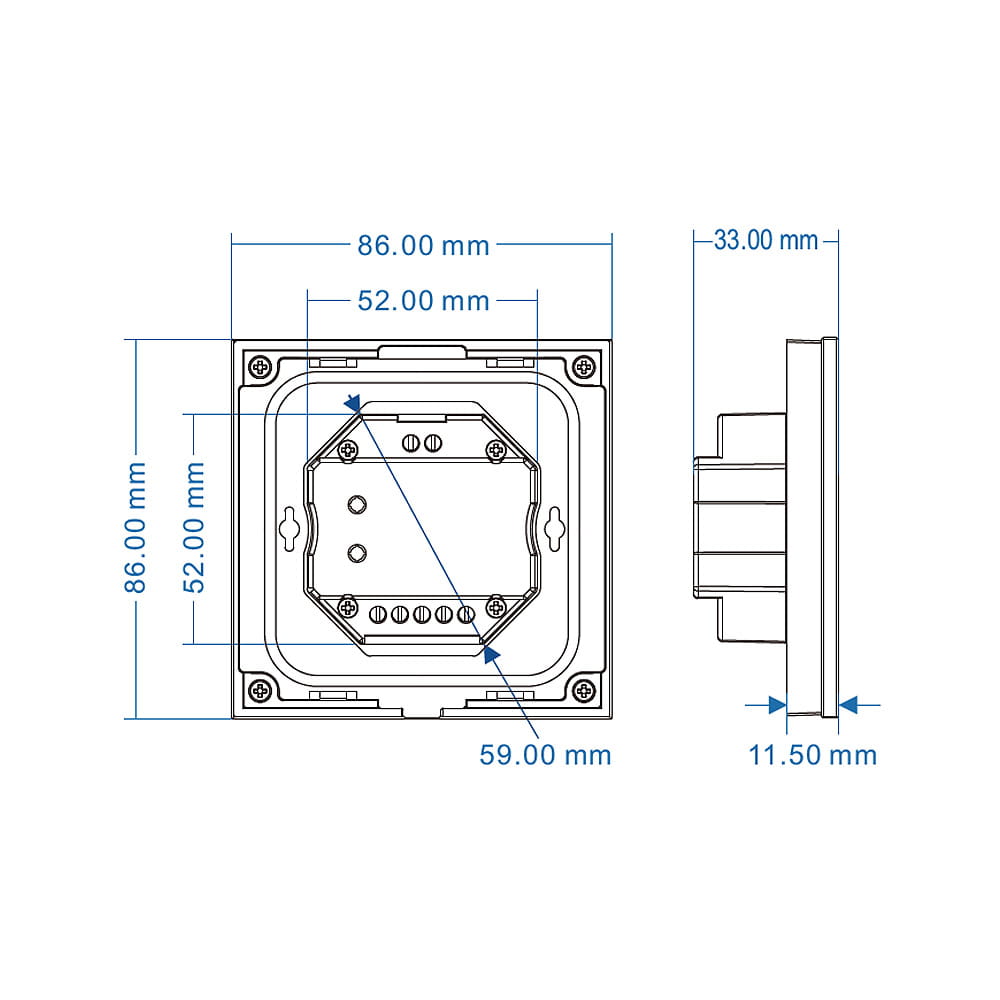

Wymiary | zestaw: (panel) - 86 x 86 x 33 mm / (odbiornik) - 175 (160) x 45 x 27 mm |
Deklaracje i normy bezpieczeństwa | CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328 |
Gwarancja producenta | 60 miesięcy |
