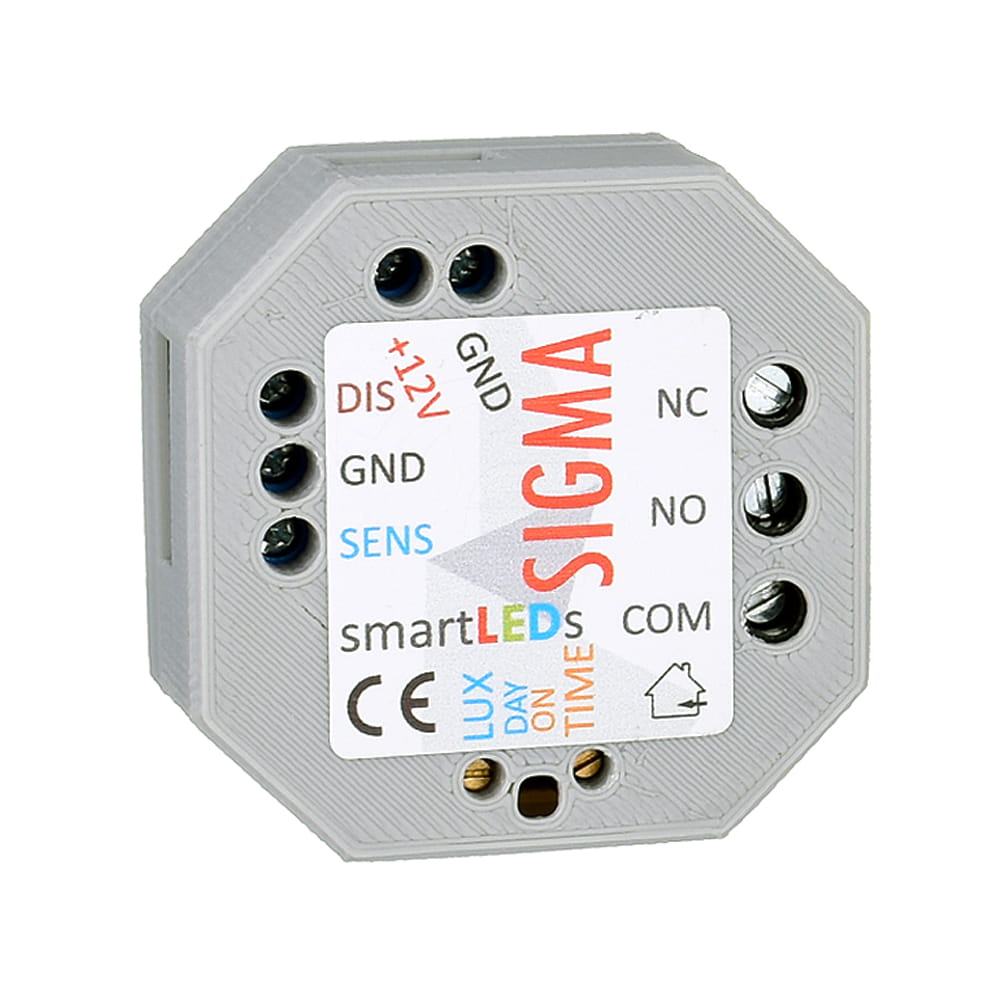

Sterownik czasowy SIGMA - do oświetlenia schodowego
Opis
Sterownik czasowy SIGMA - do oświetlenia schodowego - z modułem czasowym oraz automatem zmierzchowym, to uniwersalne urządzenie sterujące, umożliwiające czasowe załączenie oświetlenia schodowego w ustalonym przez nas przedziale czasowym poprzez wbudowany moduł czasowy. Naruszenie stanu wyjścia przekaźnikowego, pojawi się w momencie wykrycia ruchu poprzez dedykowane czujki ruchu bądź zapadnięciu zmroku, ponieważ sterownik LED sigma, w swojej budowie posiada również wbudowany automat zmierzchowy wraz z sondą światła, którego czułość możemy ustalić przy pomocy potencjometru znajdującego się na obudowie urządzenia. Przeznaczony do zastosowania w różnego rodzaju ciągach komunikacyjnych tj. schody, stopnice czy korytarze.
Dedykowany czujnik ruchu ALFA /DELTA należy zakupić osobno. Kompatybilne produkty - (patrz - ,,Produkty powiązane).
- Wbudowany moduł czasowy oraz automat zmierzchowy
- Uniwersalne wyjście przekaźnikowe NO-COM-NC (max 8A. 250VAC/30VDC)
- Regulacja czasu pracy dla modułu czasowego
- Regulacja progu jasności dla wyłącznika zmierzchowego
- Wejście DIS do blokowania działania czujnika
- Sygnalizacja stanów pracy przy pomocy diod LED
- Możliwość zastosowania zewnętrznego wyłącznika
- Sonda światła w zestawie z możliwością zewnętrznego montażu
- Niski pobór prądu oraz mocy (max. 500mW/40mA)
- Produkt polski - zaprojektowany i wykonany w Polsce
- Profesjonalne wykonanie wraz z serwisem u producenta
- Miniaturowa obudowa o średnicy 47mm i głębokości 20mm
- Montaż przeznaczony do standardowej puszki instalacyjnej o średnicy 60mm
- Staranie dopracowany algorytm, zapewniający poprawność działania sterownika
- +12V - służące do zasilenia sterownika napięciem stałym o wartości 9-14V (typowo 12V)
- SENS - jest wejściem sterującym, pozwalającym na podłączenie dedykowanego czujnika ALFA bądź DELTA.
- DIS - przeznaczone do blokowania działania sterownika np. poprzez podłączenia sondy światła bądź zewnętrznego wyłącznika.
Model sterownika SIGMA posiada jedno wyjście do podłączenia lamp LED. Wyprowadzenia styków przekaźnika NO/NC pozwalają na doprowadzenie obciążenia rezystancyjnego maksymalnie do 8A przy napięciu 250VAC lub do 30VDC.
- Zielona dioda - sygnalizuje wykrycie obiektu przez czujnik ALFA /DELTA
- Niebieska dioda - sygnalizuje stan blokady czujnika (aktywne wejście DIS)
- Pomarańczowa dioda: - sygnalizuje stan włączenia przekaźnika wyjściowego
Normalnym stanem sterownika czasowego jest stan spoczynku, w którym żadne wejście nie jest aktywne. W stanie spoczynku oświetlenie jest całkowicie wygaszone. W tym stanie sterownik oczekuje na pojawienie się sygnału na jednym z wejść sterujących, co powoduje rozpoczęcie świecenia.
- Moduł czasowy: - Moduł czasowy w sterowniku schodowym SIGMA, działa na zasadzie włączania przekaźnika wyjściowego na określony przez nas czas. W momencie naruszenia wejścia SENS (stan aktywny - wykrycie ruchu) zwierane są styki NO/COM na wyjściu przekaźnika, powodujące załączenie podłączonego oświetlenia. Czas załączenia możemy regulować przy pomocy jednego z potencjometrów o oznaczeniu ,,TIME" znajdującego się na obudowie urządzenia. Sterownik posiada 12 poziomów regulacji zaczynających się od przedziałów 0s do 2 godzin. W momencie ponownego naruszenia, czas włączenia wraca do początkowo ustalonej przez nas wartości.
- Automat zmierzchowy: - Wbudowany wyłącznik zmierzchowy aktywuje się po podłączeniu sondy światła do wejścia DIS oraz ustaleniu progu jasności przy pomocy potencjometru ,,LUX" znajdującego się na obudowie urządzenia. Próg czułości zmierzchowej można regulować w zakresie 10 poziomów od 0lx do 1800lx. Sonda światła dostępna w zestawie posiada hermetyczną obudowę i jest zakończona 2-żyłowym przewodem o długości ok. 1 metra z możliwością przedłużenia maksymalnie od 20 metrów.
- Zewnętrze sterowanie (blokada czujnika): - Wejście DIS umożliwia blokadę działania sterownika SIGMA (wejścia sens). Oznacza to, że moduł może być sterowany dodatkowo za pomocą zewnętrznego wyłącznika lub wyjścia bez potencjonowanego dowolnego systemu inteligentnego domu. Gdy wyjście czujnika jest aktywne wtedy stan wejścia DIS jest ignorowany.
Tabela 1. Regulacja czasu załączenia
Liczba błysków diody ON | Przedział czasu włączenia |
---|---|
1 | 0s-1s |
2 | 1s-2s |
3 | 2s-5s |
4 | 5s-10s |
5 | 10s-30s |
6 | 30s-1min |
7 | 1min-2min |
8 | 2min-5min |
9 | 5min-10min |
10 | 10min-30min |
11 | 30min-1godz |
12 | 1godz-2godz |
Tabela 2. Regulacja progu jasności
Liczba błysków diody DAY | Przedział progu jasności |
---|---|
1 | 0-30lx |
2 | 30-50lx |
3 | 50-100lx |
4 | 100-150lx |
5 | 150-220lx |
6 | 220 - 280lx |
7 | 280 - 350lx |
8 | 350 - 430lx |
9 | 450 - 660lx |
10 | 600-1800lx |
Obudowa modułu czasowego SIGMA przystosowana jest do montażu w standardowej puszce instalacyjnej o średnicy 60mm. Sterownik należy uchronić przed niepożądanymi warunkami środowiskowymi i stosować go wewnątrz pomieszczeń. Sondę światła z kolei możemy zastosować zarówno wewnątrz jak i zewnątrz pomieszczeń.
Schemat podłączenia - sterownik czasowy SIGMA
- Sterownik czasowy SIGMA - do oświetlenia schodowego
- Sonda światła
- Instrukcja użytkownika
Parametry techniczne
Napięcie zasilania sterownika | 9-14 V DC |
Pobór mocy sterownika (typowy) | 250mW (przekaźnik wyłączony) / 500mW (przekaźnik włączony) |
Liczba kanałów ( ilość wyjść ) | 1 |
Ilość wejść sterownika | 2 ( jedno sterujące SENS, jedno blokujące DIS) |
Stopień ochronności | IP20 (sterownik), IP65 (sonda światła) |
Komunikacja sterownika | protokół komunikacji oparty na technologii Bluetooth LE 4.0 wraz z aplikacją na system Android 5.0 lub nowszy |
Wejście DIS | możliwość zablokowania/odblokowania wejścia DIS |
Rodzaj pracy | ciągła ( wewnątrz pomieczeń) |
Temperatura pracy | -10°C - +45°C |
Montaż | Puszka (fi60) |
Wymiary sterownika | 47mm x 47mm x 20mm |
Gwarancja | 24 miesiące |
