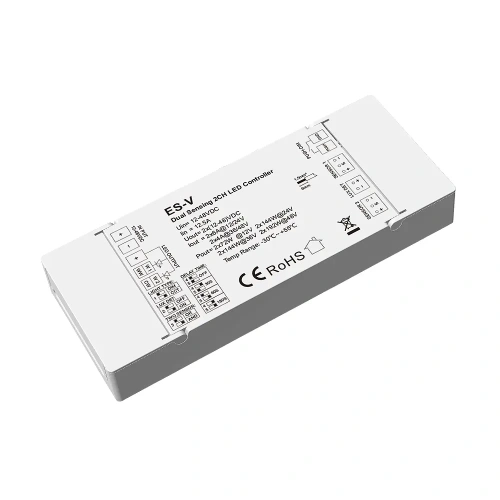

Sterownik schodowy LED ES-V z dwoma czujnikami ruchu – Zestaw

Sterownik schodowy LED ES-V, to rozbudowane urządzenie sterujące dedykowane dla schodowych instalacji oświetlenia LED bądź różnego rodzaju ciągów komunikacyjnych. Sterownik schodowy ES-V posiada dwa dedykowane kanały przeznaczone dla stałonapięciowych źródeł światła (np. taśma LED bądź oprawa schodowa LED). Pozwala to na stworzenie niezależnego obwodu dla oświetlenia schodowego LED, które mogą być indywidualnie skonfigurowane przy użyciu mechanicznych przycisków DIP, znajdujących się na obudowie urządzenia. Względem modelu ES32 nie posiada on dodatkowego wejścia przeznaczonego dla oświetlenia cyfrowego oraz tylu wyjść, zatem idealnie sprawdzi się w prostych instalacjach LED przeznaczonych do podświetlenia schodów. Cechuje się wysoką jakością wykonania poprzedzoną pięcioletnim okresem gwarancyjnym.

Sterownik schodowy LED ES-V cechuje się prostą konfiguracją, ponieważ posiada tylko możliwość ustalenia czasu pracy czujników ruchu wraz z ustaleniem trybu ich działania, jak również samej sondy zmierzchu. Wystarczy ustalić przyciski DIP na obudowie sterownika ES-V. Samo wyzwolenie sekwencji załączania może być natomiast realizowane poprzez dedykowane wejścia dla czujników ruchu PIR bądź zewnętrznie z użyciem wejść bezpotencjałowych lub sondy zmierzchowej. Sterownik schodowy LED posiada szeroki zakres napięcia wejściowego od 12 do 48V a stało napięciowe wyjście może zostać obciążane maksymalnie prądem 12A.

W skład zestawu wchodzą:

1. Sterownik schodowy ES-V - 1 szt

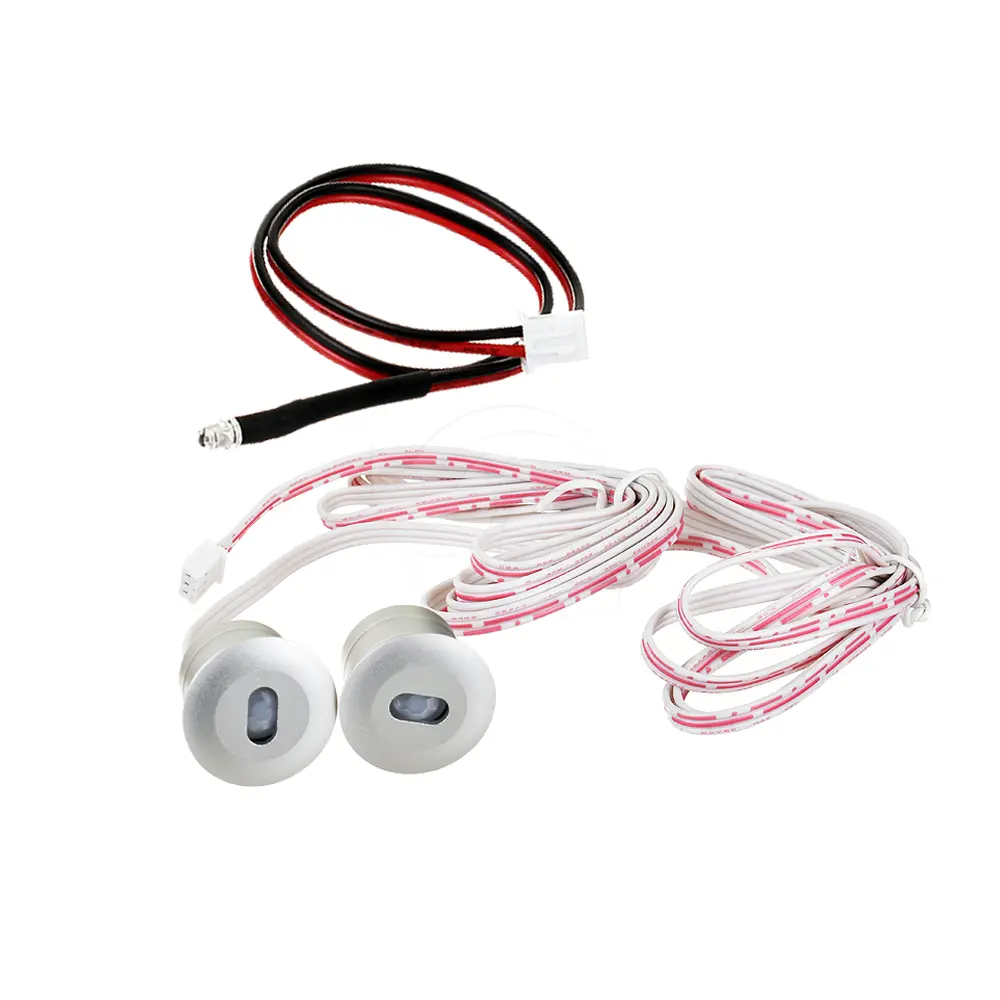

2. Schodowy cyfrowy czujnik ruchu PIR - 2 szt
3. Czujnik zmierzchu w formie niewielkiej sondy - 1 szt
4. Dodatkowe przewody do podłączenia czujek ruchu - 5mb /x2 szt

1. Dedykowany dla instalacji schodowych LED bądź ciągów komunikacyjnych
2. Szeroki zakres napięcia zasilania oraz wyjść rzędu 12-48V DC
3. Dwa kanały przeznaczone do stałonapięciowego oświetlenia LED
4. Możliwość podłączenia taśmy LED ze zmienną temperaturą barwową CCT
5. Zasięg detekcji czujnika PIR wynoszący 3m (bez możliwości regulacji)
6. Kąt detekcji czujnika PIR wynoszący 30 stopni (+/- 10st)
7. Dopuszczalna moc dla jednego kanału - 6A (dla 12/24V)
8. Dodatkowe wejście bezpotencjałowe dla zewnętrznego sterowania
9. Cztery tryby czasu pracy dla czujników ruchu (OFF/30s/60s/180s)
10. Dwa tryby pracy dla czujników ruchu (OR/AND)
11. Sonda zmierzchu dostępna w zestawie
12. Prosta konfiguracja sterownika realizowana przy pomocy przycisków DIP
13. Niewielkie rozmiary czujnika (średnica całkowita 26mm, średnica wpustu 20mm, długość 16mm)
14. Zaciski śrubowe na wejściu urządzenia pozwalające na stabilne podłączenie
15. Niewielkie wymiary urządzenia
16. Wysoka jakość wykonania poprzedzona 5-letnim okresem gwarancyjnym

Sterownik schodowy ES32 ma trzy wejścia sterujące "Sensor1" i "Sensor2" (zapalanie oświetlenia LED za pomocą dołączonych czujników ruchu) bądź "PUSH DIM" (zapalanie oświetlenia LED przy użyciu przycisków dzwonkowych), oraz jedno wejście blokujące działanie sterownika "LUX DET" (do podłączenia sondy czujnika zmierzchowego będącej w zestawie).

Model sterownika ES32-V posiada dwa stało napięciowe wyjścia służące do sterowania lampami LED podłączonymi do sterownika led. Każde z tych wyjść może być obciążone maksymalnie wartością 6A. Można je również wykorzystać do podłączenia taśmy LED ze zmienną temperaturą barwową.

Parametry konfiguruje się za pomocą przełączników DIP zawartych na obudowie sterownika schodowego ES-V. Pozycja dolna oznacza stan "OFF", natomiast pozycja górna sugeruje stan "ON".

1. DIP1 - Określa typ podłączone taśmy LED (Mono/CCT)
2. DIP2 - Określa działanie wejścia dedykowanego dla sensora zmierzchowego (ON/OFF)
3. DIP3 - Określa, w jakim trybie mają pracować czujniki ruchu (OR/AND)
4. DIP4 - Określa podtrzymanie czasu załączenia oświetlenia w przypadku naruszenia wejścia (OFF 30/60s/180s)
5. DIP5 - Określa podtrzymanie czasu załączenia oświetlenia w przypadku naruszenia wejścia (OFF 30/60s/180s)
