Sterownik schodowy LED ES32-V z dwoma czujnikami ruchu – Zestaw

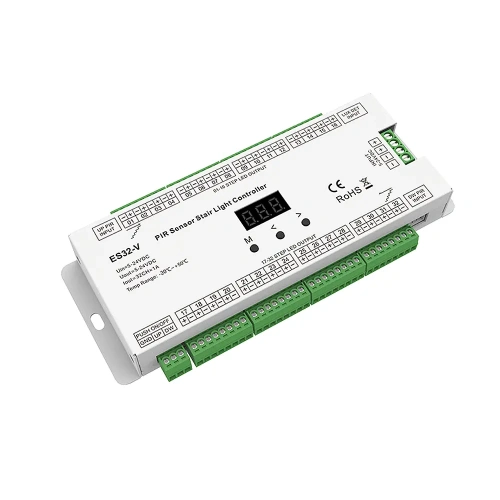

Sterownik schodowy LED ES32-V, to rozbudowane urządzenie sterujące dedykowane dla schodowych instalacji oświetlenia LED bądź różnego rodzaju ciągów komunikacyjnych. Sterownik schodowy ES32-V posiada 32 dedykowane wyjścia przeznaczone dla stałonapięciowych źródeł światła (np. taśma LED bądź oprawa schodowa LED). Pozwala to na stworzenie 32 niezależnych stopni oświetleniowych LED, które mogą być indywidualnie skonfigurowane przy użyciu dynamicznego wyświetlacza OLED znajdującego się na obudowie urządzenia. Względem modelu ES32 nie posiada on dodatkowego wejścia przeznaczonego dla oświetlenia cyfrowego. Cechuje się wysoką jakością wykonania poprzedzoną pięcioletnim okresem gwarancyjnym.

Sterownik schodowy LED ES32-V cechuje się wysokim stopniem rozbudowania, ponieważ posiada cztery tryby pracy oraz sześć programów pozwalających ustalić w jakiej sekwencji ma zostać włączane/wyłączane podłączone oświetlenie LED. Samo wyzwolenie sekwencji załączania może być natomiast realizowane poprzez dedykowane wejścia dla czujników ruchu PIR bądź zewnętrznie z użyciem wejść bezpotencjałowych lub sondy zmierzchowej. Sterownik schodowy LED posiada uniwersalne napięcie zasilania od 5 do 24V a stało napięciowe wyjścia mogą zostać obciążane maksymalnie prądem 1A.

W skład zestawu wchodzą:

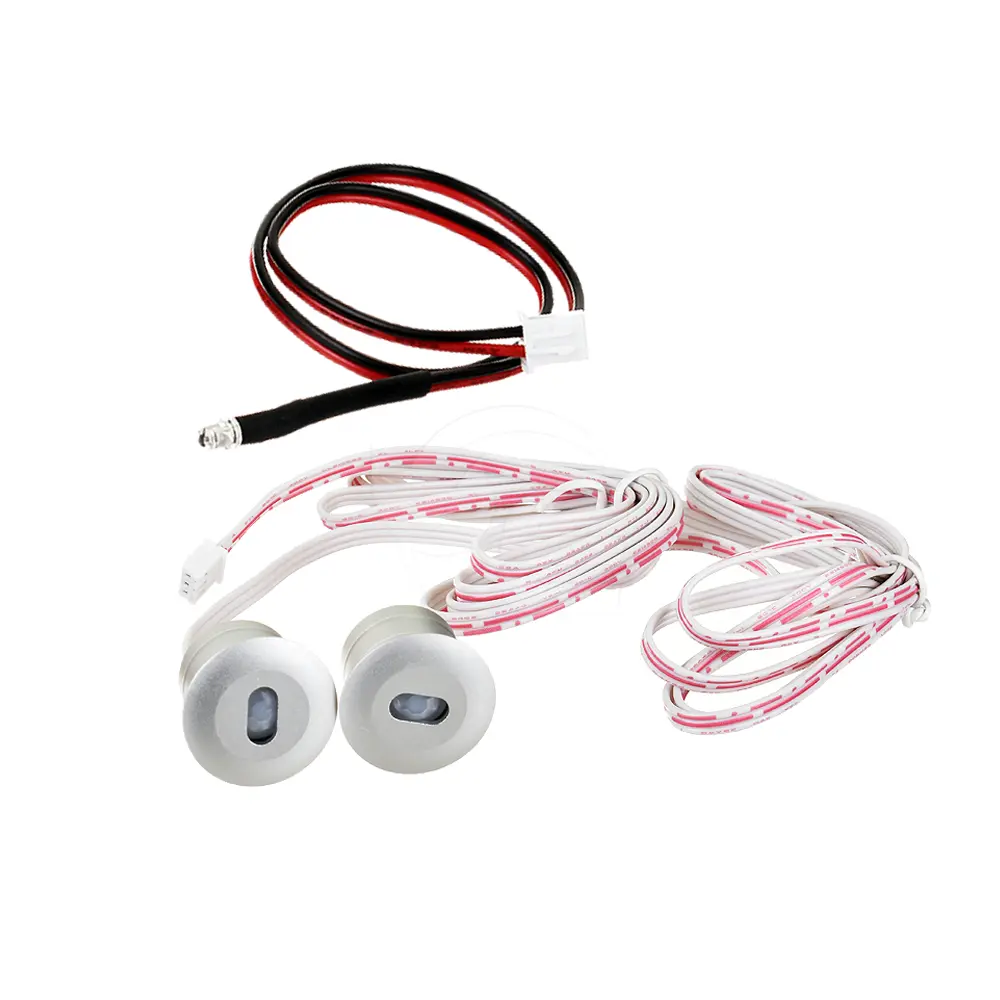

1. Sterownik schodowy ES32-V - 1 szt
2. Schodowy cyfrowy czujnik ruchu PIR - 2 szt
3. Czujnik zmierzchu w formie niewielkiej sondy - 1 szt
4. Dodatkowe przewody do podłączenia czujek ruchu - 5mb /x2 szt

1. Dedykowany dla instalacji schodowych LED bądź ciągów komunikacyjnych
2. Szeroki zakres napięcia zasilania oraz wyjść rzędu 5-24V DC
3. Maksymalna ilość wyjść dla stało napięciowego oświetlenia LED od 4 do 32
4. Zasięg detekcji czujnika PIR wynoszący 3m (bez możliwości regulacji)
5. Kąt detekcji czujnika PIR wynoszący 30 stopni
6. Dopuszczalna moc dla jednego wyjścia stało napięciowego - 1A (max 24W/24V)
7. Dodatkowe wejście bezpotencjałowe dla zewnętrznego sterowania
8. Dynamiczny wyświetlacz OLED ukazujący bieżące parametry
9. Funkcja pominięcia jednego wyjścia w przypadku awarii
10. Cztery tryby pracy do konfiguracji w zależności od zastosowanego typu oświetlenia LED
11. Sześć trybów wykonywania sekwencji załączania oświetlenia dla stało napięciowych wyjść
12. Tryb testowy sterownika schodowego pozwalający sprawdzić działanie instalacji
13. Prosta konfiguracja sterownika wykonywana przy użyciu wyświetlacza OLED
14. Zabezpieczenie zwarciowe dla wszystkich 32 wyjść
15. Niewielkie rozmiary czujnika (średnica całkowita 26mm, średnica wpustu 20mm, długość 16mm)
16. Złącza śrubowe z możliwością szybkiego demontażu podczas instalacji
17. Otwory na obudowie pozwalające na stabilny montaż do powierzchni
18. Wysoka jakość wykonania poprzedzona 5-letnim okresem gwarancyjnym

1. 1 - Wejscie dla górnego czujnika ruchu (5V)
2. 2 - Wejscie dla dolnego czujnika ruchu (5V)
3. 3 - Wejście dla sondy zmierzchowej
4. 4 - Wejście dla przycisków dzwonkowych (Masa/Góra/Dół)
5. 5 - Wyjścia dla poszczególnych stopni (od 17 do 32)
6. 6 - Wyjścia dla poszczególnych stopni (od 1 do 16)
7. 7 - Wyświetlacz OLED ukazujący aktualne parametry
8. 8 - Zasilanie sterownika schodowego (+/-)
9. 9 - Przyciski pozwalające na konfiguracje sterownika schodowego LED

Sterownik schodowy ES32 ma cztery wejścia sterujące "UP PIR" (ruch w górę wyzwalany czujką ruchu), "DW PIR" (ruch w dół wyzwalany czujką ruchu), "PUSH UP" (ruch w górę wyzwalane masą), "PUSH DW" (ruch w dół wyzwalane masą) oraz jedno wejście blokujące działanie sterownika "LUX DET" (do podłączenia sondy czujnika zmierzchowego będącej w zestawie).

Model sterownika ES32-V posiada 32 stało napięciowe wyjścia służące do sterowania lampami LED podłączonymi do sterownika led. Każde z 32 wyjść posiada dużą obciążalność prądową, która wynosi 1A.

1. Step: Ustalenie ilości stopni oświetleniowych w instalacji LED (od 4 do 32)
2. I/O - Ustawianie trybu włączania/wyłączania światła LED. Dostępne są cztery tryby

1. -->sIsO: - Włącz każdy stopień po kolei, wyłącz każdy stopień po kolei (tryb sekwencja-sekwencja)
2. -->sIc0: - Włącz każdy stopień po kolei, wyłącz wszystkie stopnie naraz (tryb sekwencja-synchronizacja)
3. -->cIs0: - Włącz wszystkie stopnie naraz, wyłącz każdy stopień po kolei (tryb synchronizacja-sekwencja)
4. -->cIcO:- Włącz wszystkie stopnie naraz, wyłącz wszystkie stopnie naraz (tryb sekwencja-sekwencja)

1. Bright: Poziom jasności oświetlenia LED (od 1 do 8, gdzie 8 to maksymalna wartość)
2. Speed: - Szybkość odtworzenia sekwencji od początku do końca (od 1 do 8, gdzie 8 to maksymalna wartość)
3. Mode: - Określenie trybu, w jakim ma działać sekwencja załączania oświetlenia LED

1. -->Flow- Podążanie stopnia za naszym krokiem
2. -->Chase- Naprzemienne załączanie stopni
3. -->Trail- Rozjaśnianie załączonego stopnia
4. -->Float- Pulsacyjne załączanie każdego stopnia
5. -->FiveStep- Fala pięciu załączonych stopni, reszta wyłączona
6. -->OneStep- Wszystkie stopnie załączone, jeden płynnie wyłączający się

1. PWM freq: Ustalenie częstotliwości pracy sterownika schodowego (1kHz /2kHz /4kHz)
2. ON fade: - Płynność załączania oświetlenia LED (0s /1s /2s /3s)
3. OFF fade: - Płynność wyłącznie oświetlenia LED (0s /1s /2s /3s)
4. LUX set: - Parametr określający czułość czujnika zmierzchu bądź jego wyłączenie. Przy wystarczającym oświetleniu otoczenia czujnik PIR nie włącza światła.(10 /30 /50 /100 /150 /200/ OFF)
5. Sen off Delay: - Czas, po jakim wyłączy się oświetlenia w przypadku zakończenia pracy czujników (5s, 10s, 15s, 20s, 30s, 1min, 3min, 5min, 10min, anuluj)
6. Push off Delay: - Czas po jakim wyłączy się oświetlenie w przypadku naciśnięcia przycisku dzwonkowego (5s, 10s, 15s, 20s, 30s, 1min, 3min, 5min, 10min, anuluj)
