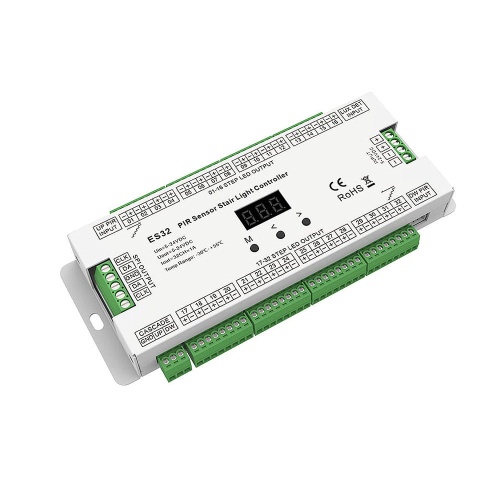

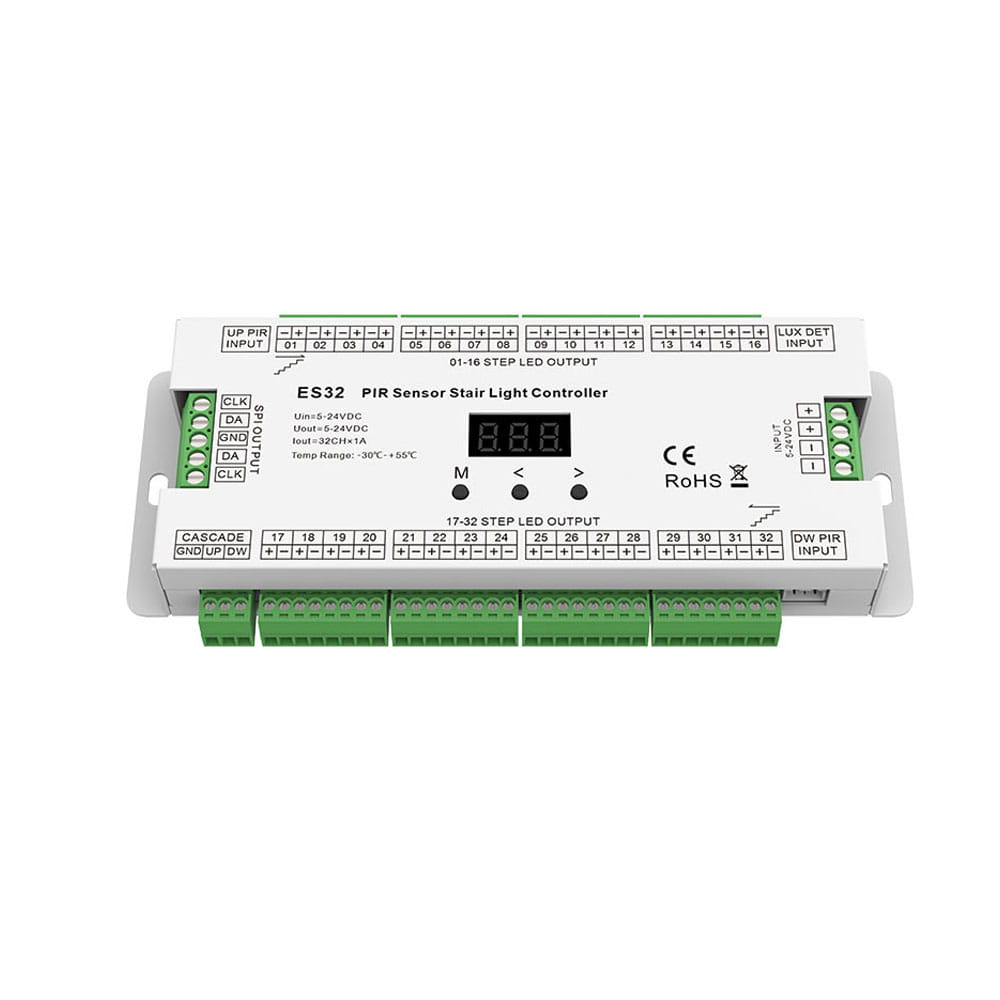

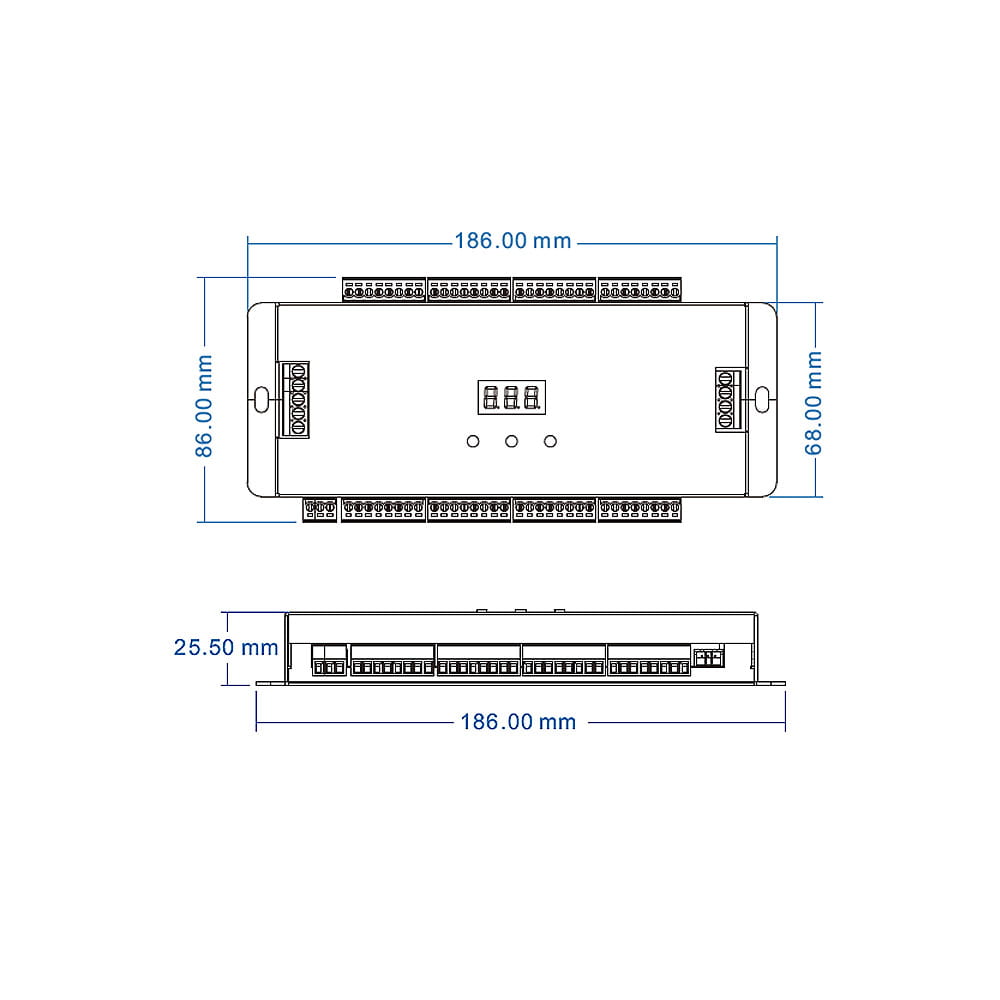

Sterownik schodowy LED ES32 z dwoma czujnikami ruchu – Zestaw

Sterownik schodowy LED ES32, to rozbudowane urządzenie sterujące dedykowane dla schodowych instalacji oświetlenia LED bądź różnego rodzaju ciągów komunikacyjnych. Sterownik schodowy ES32 posiada 32 dedykowane wyjścia przeznaczone dla stałonapięciowych źródeł światła (np. taśma LED bądź oprawa schodowa LED). Pozwala to na stworzenie 32 niezależnych stopni, które mogą być indywidualnie skonfigurowane przy użyciu dynamicznego wyświetlacza OLED znajdującego się na obudowie urządzenia. Elementem wychodzącym na przekrój tradycyjnym sterownikom schodowym, jest dodatkowe wejście pozwalające na zastosowanie oświetlenia cyfrowego LED.

Sterownik schodowy LED ES32 cechuje się wysokim stopniem rozbudowania, ponieważ posiada cztery tryby pracy oraz kilkanaście programów pozwalających ustalić w jakiej sekwencji ma zostać włączane/wyłączane podłączone oświetlenie LED. Samo wyzwolenie sekwencji załączania może być natomiast realizowane poprzez dedykowane wejścia dla czujników ruchu PIR bądź zewnętrznie z użyciem wejścia bez potencjałowego lub sondy zmierzchowej. Sterownik schodowy LED posiada uniwersalne napięcie zasilania od 5 do 24V a stało napięciowe wyjścia mogą zostać obciążane maksymalnie prądem 1A, samo wyjście cyfrowe natomiast obsługuje maksymalnie 960 pixeli.

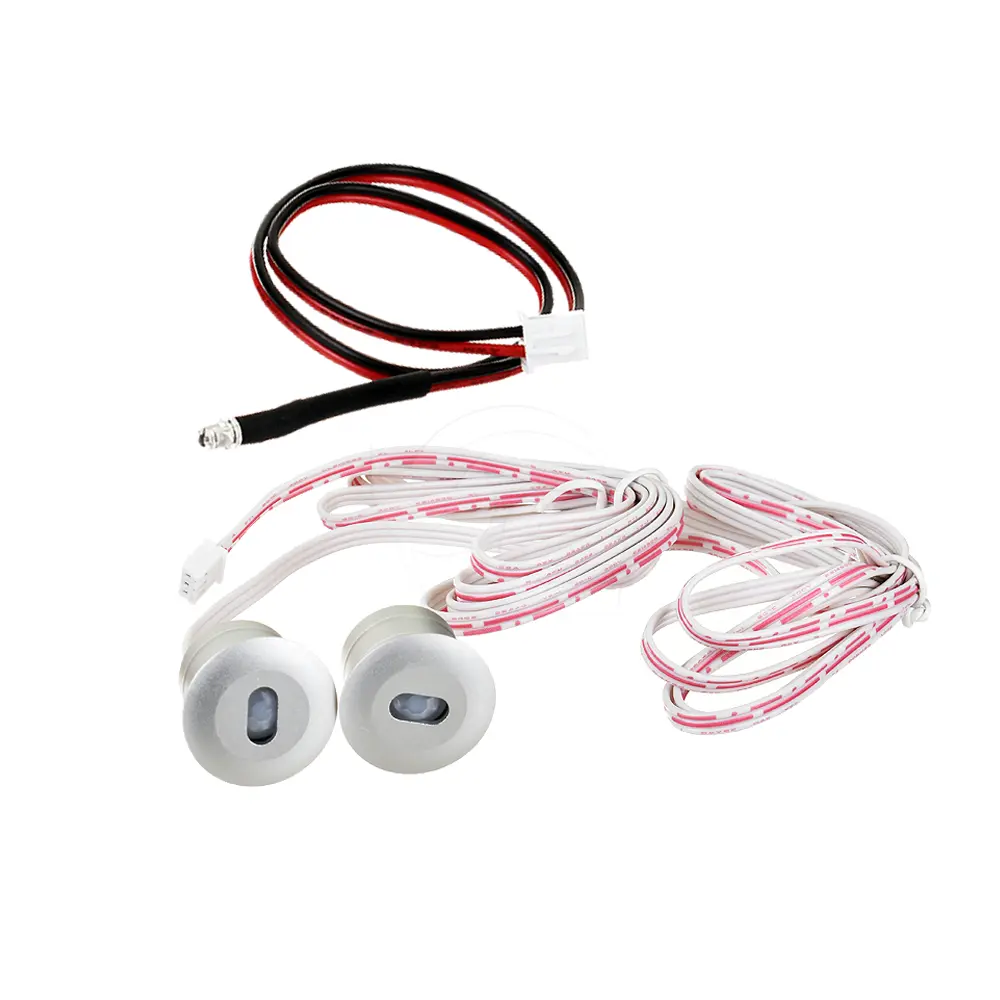

W skład zestawu wchodzą:

1. Sterownik schodowy ES32 - 1 szt
2. Schodowy cyfrowy czujnik ruchu PIR - 2 szt
3. Czujnik zmierzchu w formie niewielkiej sondy - 1 szt
4. Dodatkowe przewody do podłączenia czujek ruchu - 5mb /x2 szt

1. Dedykowany dla instalacji schodowych LED bądź ciągów komunikacyjnych
2. Szeroki zakres napięcia zasilania oraz wyjść rzędu 5-24V DC
3. Maksymalna ilość wyjść dla stało napięciowego oświetlenia LED od 8 do 32
4. Zasięg detekcji czujnika PIR wynoszący 3m (bez możliwości regulacji)
5. Kąt detekcji czujnika PIR wynoszący 120 stopni
6. Dodatkowe wejście SPI umożliwiające zastosowanie cyfrowego źródła światła
7. Dopuszczalna moc dla jednego wyjścia stało napięciowego - 1A (max 24W/24V)
8. Maksymalna ilość pixeli dla cyfrowego wyjścia SPI od 32 do 960
9. Dodatkowe wejście bezpotencjałowe dla zewnętrznego sterowania
10. Dynamiczny wyświetlacz OLED ukazujący bieżące parametry
11. Cztery tryby pracy do konfiguracji w zależności od zastosowanego typu oświetlenia LED
12. Trzy tryby wykonywania sekwencji załączania oświetlenia dla stało napięciowych wyjść
13. Dwanaście trybów wykonania sekwencji dla cyfrowego oświetlenia LED
14. Obsługa najpopularniejszych układów scalonych używanych w cyfrowym oświetleniu
15. Tryb testowy sterownika schodowego pozwalający sprawdzić działanie instalacji
16. Prosta konfiguracja sterownika wykonywana przy użyciu wyświetlacza OLED
17. Zabezpieczenie zwarciowe dla wszystkich 32 wyjść
18. Niewielkie rozmiary czujnika (średnica całkowita 27mm, średnica wpustu 19mm, długość 30mm)
19. Złącza śrubowe z możliwością szybkiego demontażu podczas instalacji
20. Otwory na obudowie pozwalające na stabilny montaż do powierzchni
21. Wysoka jakość wykonania poprzedzona 5-letnim okresem gwarancyjnym

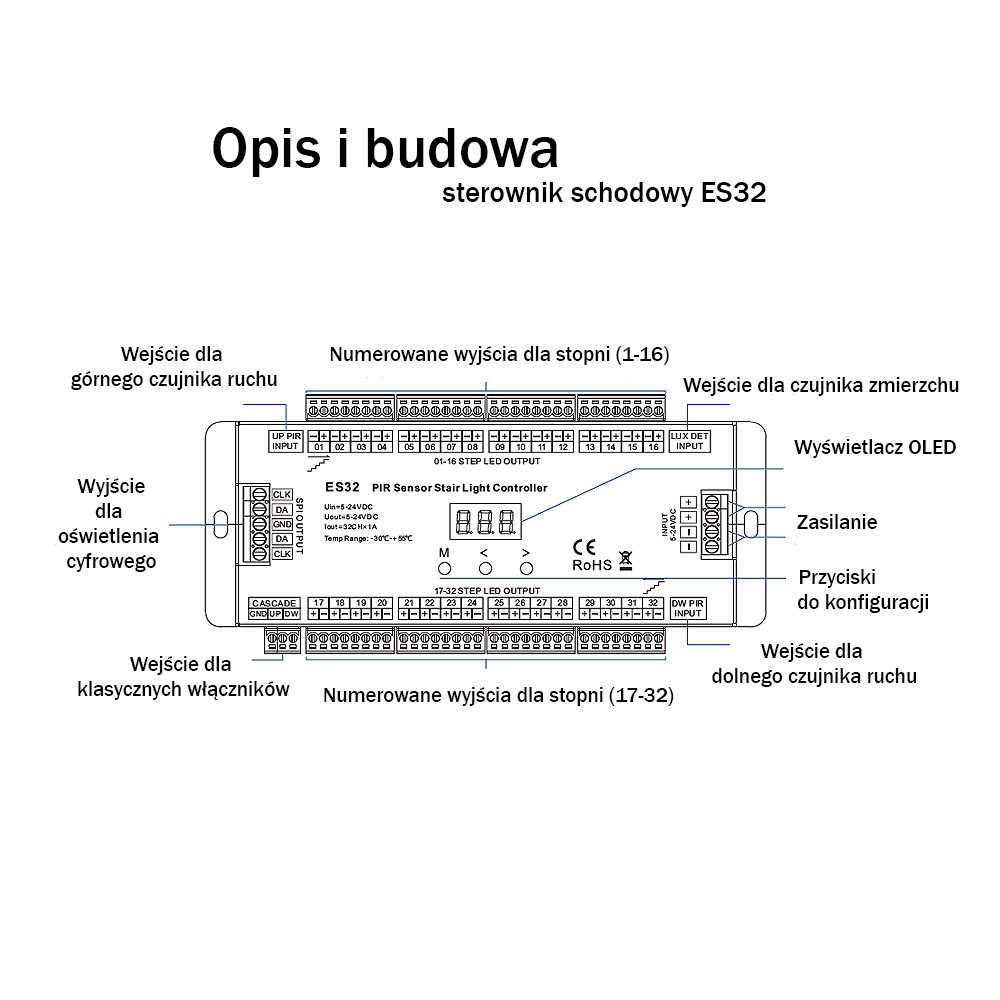

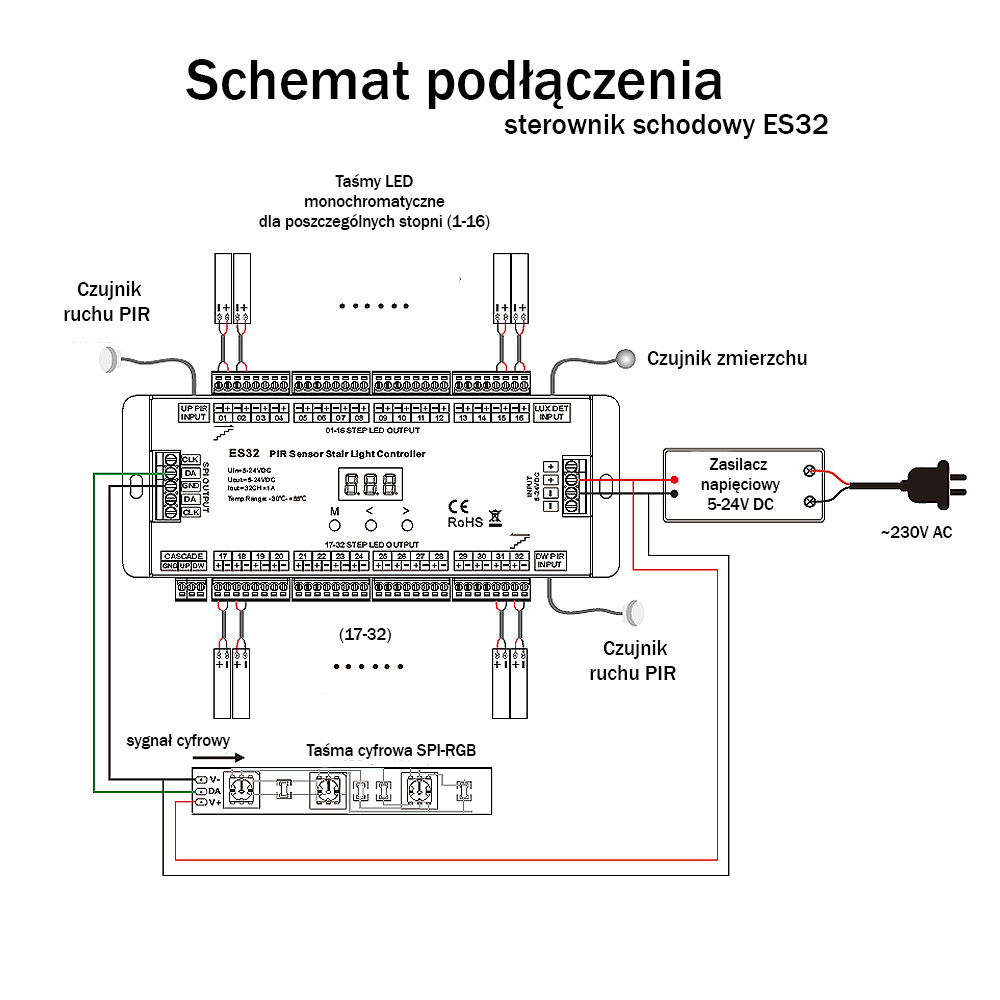

Sterownik schodowy ES32 ma cztery wejścia sterujące "UP PIR" (ruch w górę wyzwalany czujką ruchu), "DW PIR" (ruch w dół wyzwalany czujką ruchu), "CASCADE UP" (ruch w górę wyzwalane masą), "CASCADE DN" (ruch w dół wyzwalane masą) oraz jedno wejście blokujące działanie sterownika "LUX DET" (do podłączenia sondy czujnika zmierzchowego będącej w zestawie).

Model sterownika ES32 posiada 32 stało napięciowe wyjścia służące do sterowania lampami LED podłączonymi do sterownika. Każde z 32 wyjść posiada dużą obciążalność prądową która wynosi 1A. Dodatkowo posiada 1 cyfrowe wyjście umożliwiające sterowanie cyfrowym oświetleniem LED.

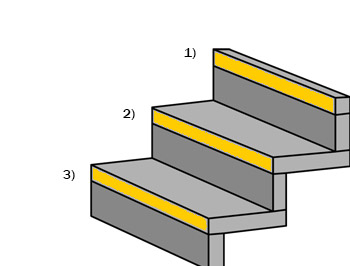

CV_Step

Pierwszy z trybów możliwych do ustalenia i zarazem najbardziej powszechny w działaniu. Charakteryzuje się możliwością wykorzystania maksymalnie 32 wyjść dedykowanych do niskonapięciowych źródeł światła led. Każde z wyjść posiada maksymalną obciążalność rzędu 1A a sam tryb możemy skonfigurować na trzy różne sposoby. Ponadto dla każdego z tych trybów może być określona prędkość odtwarzania całej sekwencji. Prędkość odtwarzania jest z góry nałożona poprzez skale ośmiu poziomów, a uprzednio ustalona wartość dzielona jest natomiast na wszystkie wykorzystane wyjścia sterownika schodowego, co w efekcie przekłada się na czas wykonywania pracy przez sterownik schodowy. Wykorzystanie tego trybu pracy, polecane jest szczególnie do opraw schodowych LED czy opraw skonstruowanych na bazie monochromatycznych taśm LED.

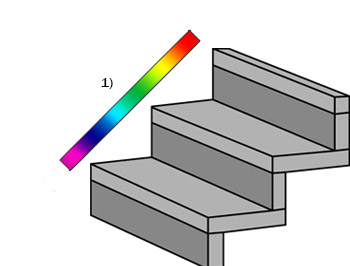

SD_Line

Drugi z trybów wykorzystuje wyjście dedykowane dla cyfrowego oświetlenia LED. Pozwala ono na wykorzystanie dwóch kanałów (grup) do których możemy podłączyć np. cyfrową taśmę LED. Tryb ten pozwala na stworzenie obwodu składającego się maksymalnie z 960 pixeli. Zgodnie z charakterystyką pracy cyfrowego oświetlenia led, każdy z tych pixeli możemy konfigurować pod kątem koloru oraz prędkości odtwarzania danego pixela. Konfiguracja cyfrowego odbywa się z poziomu wyświetlacza OLED, w którym możemy ustalić jeden z dwunastu dostępnych programów. Wykorzystanie tego trybu może służyć jako np. dodatkowe oświetlenie.

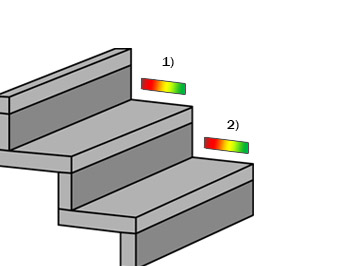

SD_Step

Trzeci tryb jest jest bardzo zbliżony do pierwszego, pozwala na stworzenie opraw schodowych lecz w tym przypadku nie wykorzystujemy stało napięciowych wyjść dedykowanych dla każdej stopnicy osobno lecz jedno cyfrowe wyjście SPI. W przeciwieństwie do pierwszego trybu, nie jesteśmy ograniczeni obciążalnością prądową a samą mocą obliczeniową, ponieważ sterownik schodowy ES32 obsługuje maksymalnie 960 pixeli. W kwestii oznacza to, podzielenie tej wartości na ilość oświetlonych stopni. Niestety im więcej stopnic tym mniejsze oprawy możemy stworzyć. Dla przykładu – przy 16 stopniach, maksymalna ilość pixeli na stopnice to 60. Przy zastosowaniu mocnej taśmy cyfrowej, możemy uzyskać bardzo ciekawy efekt.

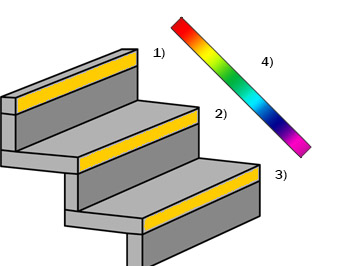

CV_Step+SD_Line

Ostatni z trybów to hybryda dwóch pierwszych, pozwala zarówno na wykorzystanie dedykowanych stałonapięciowych wyjść np. do klasycznego oświetlenia LED z wykorzystaniem opraw schodowych bądź monochromatycznej taśmy LED oraz wyjścia cyfrowego do stworzenia jednej prostej linii jako np. oświetlenie poręczy czy dodatkowego podświetlenia. Tak jak w przypadku trybu SD_Line, maksymalna ilość pixeli to wartość 960.

1. Krótkie naciśniecie przycisku (<2sek) ''M'' - umożliwia wejście w opcje aktualnie wybranego trybu pracy
2. Dłuższe naciśniecie przycisku (>2sek)''M'' - umożliwia wejście w konfiguracje trybu pracy dla całego sterownika.
3. Dłuższe przytrzymanie przycisków (>2sek) - ''M'' + ''>'''' - aktywuje tryb testowy imitujący naruszenia wejścia UP
4. Dłuższe przytrzymanie przycisków (>2sek) - ''M'' + ''<'''' - aktywuje tryb testowy imitujący naruszenia wejścia DW
5. Dłuższe przytrzymanie przycisków (>2sek) - ''<" + ''>'' - resetuje aktualne parametry sterownika przywracając ustawienia fabryczne

Ustalanie parametrów danego trybu, realizowane jest przy użyciu przycisków "<" oraz ,,>", gdzie:

1. "<" - Wartość poprzednia (wsteczna)
2. ,,>" - Wartość następna (kolejna)

Aby zaakceptować wybrane opcje bądź wyjść z konfiguracji trybu pracy, należy:

1. Opcja 1- przytrzymać przycisk "M" przez około 2 sekundy
2. Opcja 2- odczekać wartość 15 sekundy, sterownik automatycznie opuści tryb konfiguracji (z uprzednim zapisem)

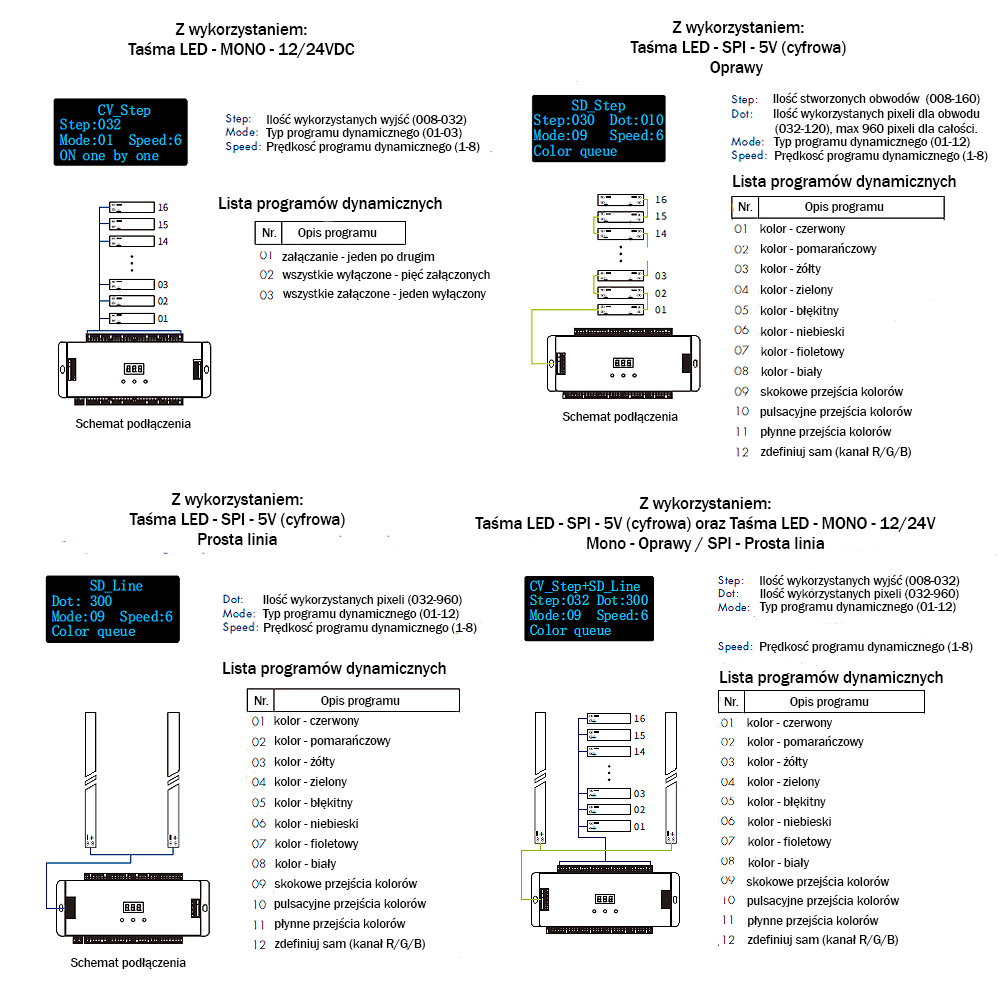

Przykładowa konfiguracja sterownika w oparciu o różne tryby pracy

1. Parametr "WorkMode": - Inaczej tryb pracy w jakim znajduje się sterownik (patrz zdjęcie powyżej)
2. -->CV_Mode: - Standardowy tryb pozwalający na stworzenie stało napięciowych opraw LED
3. -->SD_Line: - Jedna bądź dwie długie linie led stworzone z cyfrowego oświetlenia LED
4. -->SD_Step: - Tryb pozwalający na stworzenie cyfrowych opraw LED
5. -->CV+SD_L: - Tryb umożliwiający połączenie dwóch pierwszych trybów (CV+SD)

*Dostępne tylko w trybie CV_Mode - są to ukryte funkcje dedykowane dla klasycznych łączników schodowych wykorzystujących kaskadowe wejście w sterowniku schodowym ES32

1. Parametr "Off": Określa w jaki sposób ma być wyłączane oświetlenie przy użyciu klasycznych włączników
2. -->Delay: Światło zostanie wyłączone we wszystkich oprawach jednocześnie, po krótkim okresie czasowym
3. -->One by one: Światło będzie wyłączane jeden po drugim aż do ostatniej oprawy

1. Parametr "Push": Określa w jakim trybie ma działać wejście kaskadowe
2. -->Cascade: Połączenie dwóch sterowników ze sobą, wejście UP/DN są synchronizowane ze sobą w przypadku naruszenia któreś z czujek
3. -->Light On: Standardowe rozwiązanie umożliwiające podłączenie dwóch włączników dzwonkowych zastępując tym samym prace czujek ruchu

Aby zaakceptować wybrane opcje bądź wyjść z konfiguracji trybu pracy, należy:

1. Parametr "Mode": Pozwala na określenie w jakim trybie/sekwencji ma załączać się podłączone oświetlenie LED. Parametr ten zależny jest od uprzednio wybranego trybu pracy.
2. -->Dla oświetlenia monochromatycznego: są to trzy sekwencje załączania/wyłączania oświetlenia LED.
3. -->Dla oświetlenia cyfrowego: określane są stałe kolory bądź są one definiowane przez nas.

1. Parametr "Speed": W przypadku sterownika ES32, parametr ten realizuje dwie funkcje
2. -->Funkcja 1 Określa prędkość wykonywania całej sekwencji ustalonej uprzednio w parametrze "Mode"
3. -->Funkcja 2 Określa czas po jakim załączone oświetlenie zostanie wyłączone, czas ten liczony jest od momentu zakończenia sekwencji.

1. Parametr "Step": Określa ilość wykorzystanych wyjść dla stało napięciowego oświetlenia LED (min. 8 - max. 32 opraw led)
2. Parametr "Dot": Określa ilość wykorzystanych pixeli dla cyfrowego oświetlenia LED (min 32 diody/sekcje - max 960 diody/sekcje)
3. Parametr "Chip": Określenie układu scalonego dla wykorzystanej taśmy LED SPI (patrz "tabela współpracujących układów scalonych" oraz ułożenia poszczególnych kanałów (RGB,RBG,GRB,GBR ,BRG,BGR)
4. Parametr "DefRGB": Wartość szesnastkowa RGB dla koloru zdefiniowanego przez użytkownika. Dotyczy programu dynamicznego o numerze 12
5. Parametr "LuxSet": Parametr określający czułość czujnika zmierzchu bądź jego wyłączenie. Przy wystarczającym oświetleniu otoczenia czujnik PIR nie włącza światła. Cyfra po symbolu '' * '' określa ustaloną wartość lux (10 /30 /50 /100 /150 /200/ OFF)
