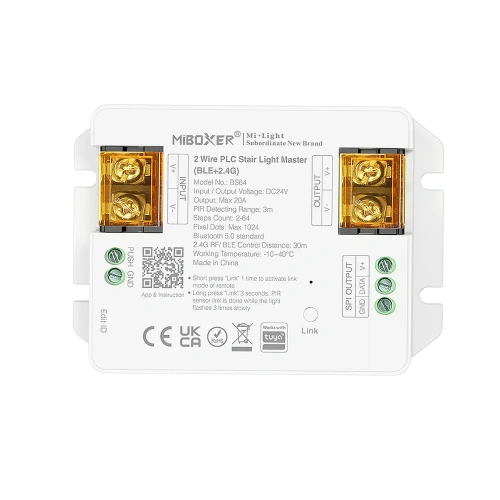

Sterownik schodowy LED MONO/SPI BS64 z dwoma czujnikami ruchu PIR - programowalny PLC - Tuya - zestaw

Sterownik schodowy LED MONO/SPI BS64 z dwoma czujnikami ruchu PIR - programowalny PLC - Tuya - zestaw, to urządzenie pozwalające na oświetlenie różnego rodzaju ciągów komunikacyjnych (w tym oświetlenia schodów oraz korytarzy) za pomocą dedykowanego wyjścia dla taśm jednokolorowych LED oraz taśm LED CCT ze zmienną temperaturą barwową w zakresie 2700-6500K. Sterownik schodowo-korytarzowy LED BS64 posiada na wyjściu tylko dwie żyły, ponieważ komunikuje się z oprawami LED przy użyciu sygnału PLC (programowalnego logicznego sterownika) który pozwala na przypisanie indywidualnych adresów do opraw LED wpinanych do głównej linii zasilającej. Maksymalna ilość opraw LED, jaką może obsłużyć sterownik schodowy BS64 to 64 sztuki. Sterownik miBoxer BS64 zasilany jest napięciem 24V, a sumaryczna moc wyjścia wynosi 480W. Sterownik LED BS64 posiada również dodatkowo wyjścia dla taśm SPI, które obsługuje maksymalnie 1024 piksele.

Sterownik schodowy BS64 bogaty jest w wiele form dostępu dla podłączonego oświetlenia LED. Pierwotnie światło LED wyzwalane jest poprzez dwie czujki ruchu PIR zawartych w zestawie, których detekcja wynosi do 3 metrów, a kąt wykrywania waha się w granicy 15 bądź 30 stopni w zależności od montażu. Wpinane są w główną magistralę zasilającą razem z oprawami LED. Drugą formą dostępu do oświetlenia LED jest użycie aplikacji Tuya Smart, która pozwala na konfiguracje takich parametrów jak ilość lamp LED, czas świecenia, opóźnienie wyłączenia światła LED, jasność trybu nocnego czy tryb przejść światła oraz pracy sterownika LED BS64, a dodatkowo posiada odrębną zakładkę dla oświetlenia cyfrowego LED.

Komunikacja ze sterownikiem BS64 odbywa się również bezprzewodowo z wykorzystaniem technologii Bluetooth opartym na protokole 5.0 przy użyciu aplikacji mobilnej Tuya Smart oraz drogi radiowej o częstotliwości 2.4GHz wspieranej przez piloty radiowe oraz panele naścienne z serii miBoxer. Dodatkowo sterownik BS64 posiada dodatkowe wejście bezpotencjałowe pozwalające ustalić tryb pracy sterownika schodowego oraz wysterować jasność oświetlenia LED.

Specjalne złącza trójnikowe BS-TL pomagają skutecznie rozprowadzić taką instalację LED poprzez przedłużanie głównej linii zasilającej i możliwością wpięcia do niej kolejnych opraw LED. Należy je jednak zakupić osobno. Z kolei w zestawie znajdują się dwie czujki ruchu PIR, dwa złącza widełkowe ułatwiające zasilenie sterownika BS64 oraz jeden przewód 2-pin do programowania lamp wraz z instrukcją użytkownika.

1. MONO - jednokolorowych dla taśm MONO LED
2. CCT - ze zmienną temperaturą barwową dla taśm CCT LED
3. SPI - opartych o taśmy cyfrowe LED

Cechy sterownika programowalnego PLC - BS64

1. Preznaczony do oświetlenia schodowo-korytarzowego LED
2. Obsługuje wiele instalacji LED - MONO/CCT/SPI
3. Wejście logiczne PLC do programowania opraw LED
4. Ustalanie adresów lamp LED wykorzystaniem technologii Bluetooth 5.0
5. Wykorzystuje tylko dwa przewody na wyjściu (niezależnie od ilości lamp)
6. Możliwość stworzenia od 2 do 64 lamp LED
7. Zasilany stałym napięciem 24V DC
8. Maksymalna obciążalność rzędu 480W
9. Dwie czujki ruchu PIR w zestawie
10. Kąt detekcji czujnika 15 lub 30 stopni w zależności od sposobu montażu
11. Odległość detekcji czujników do 3 metrów
12. Obsługa aplikacji Tuya Smart
13. Dostęp do sterownika schodowego przy użyciu drogi radiowej 2,4GHz
14. Zasięg komunikacji wynosi 30 metrów w terenie otwartym
15. Cztery tryby wykrywania światła
16. Regulacja czasu świecenia oraz opóźnienia wyłączania światła LED
17. Timer pozwalający na ustalenie pracy do 24 godzin bez wzbudzania
18. Ustalenie jasności dla oświetlenia nocnego
19. Dedykowane wyjście dla taśmy cyfrowej LED
20. Obsługa maksymalnie 1024 pixeli (dla taśm SPI)
21. Dodatkowe wejście bezpotencjałowe push (do regulacji jasności i trybu pracy)
22. Wbudowane zabezpieczenie zwarciowe oraz odwrotnej polaryzacji
23. Zaciski śrubowe na wejściu i wyjściu urządzenia
24. Wysoka jakość wykonania

W skład zestawu wchodzą:

1. Sterownik schodowy LED programowalny PLC - BS64 - MiBoxer - 1 szt.
2. Schodowy czujnik ruchu PIR - 2 szt.
3. Przewód 2-pin do programowania oświetlenia LED - 1 szt.
4. Przewód zasilający ze złączem widełkowym - 2 szt.
5. Zestaw naklejek z numerami do oznaczenia lamp (1-64) - 1 szt.
6. Instrukcja użytkownika - 1 szt.

W zależności od położenia czujnika ruchu PIR możemy uzyskać różny kąt detekcji. Jeśli dioda będzie ustawiona w pozycji horyzontalnej, to wtedy uzyskamy około 30 stopni. Jeśli z kolei umieścimy ją w ścianie w ustawieniu wertykalnym, to takie rozwiązanie zapewni węższy kąt detekcji na poziomie 15 stopni.

Przed przystąpieniem do instalacji oświetlenia schodów, należy ustalić adresy dla lamp LED lub adapterów do taśm LED. Po ich ustaleniu można przystąpić do wpinania źródeł światła do głównego wyjścia sterownika schodowego BS64. Programowanie adresów lamp realizowane jest poprzez aplikacje Tuya Smart i jest maksymalnie uproszczone.

Film instruktażowy — Sterownik schodowy PLC - BS64
