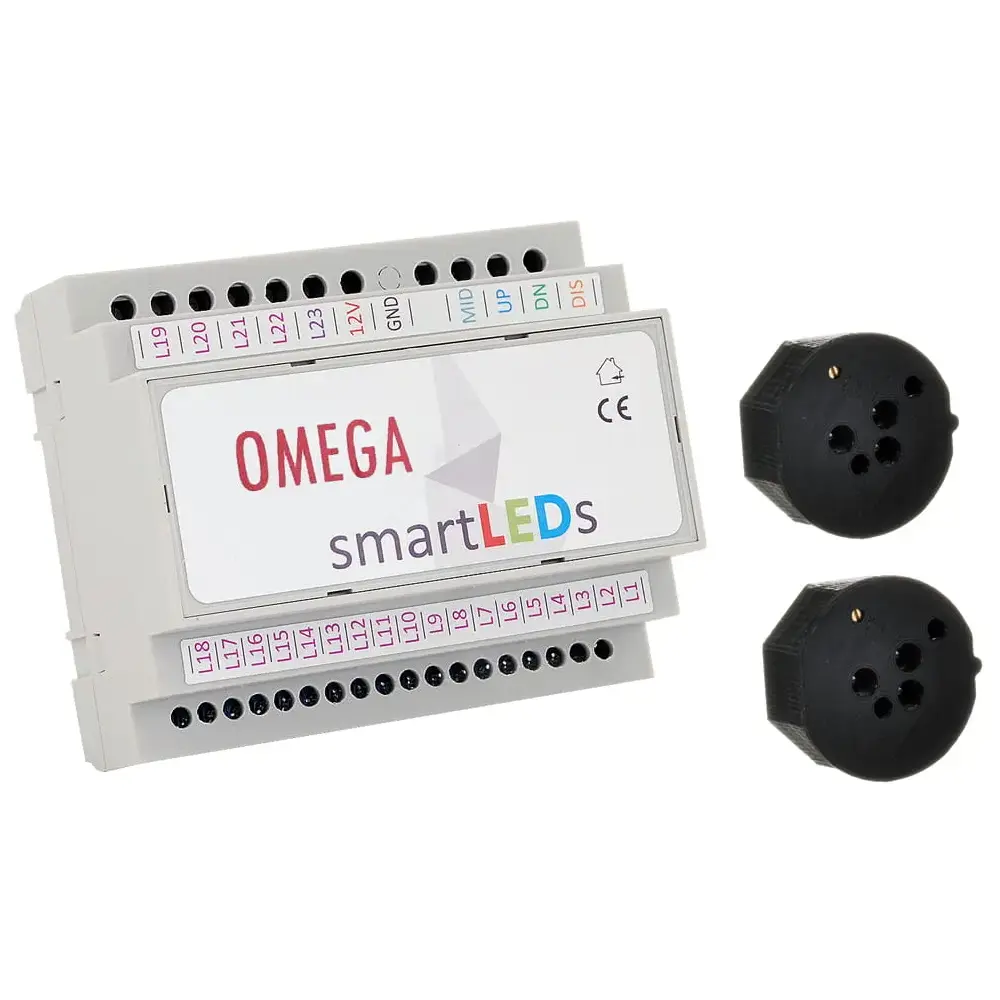

Sterownik schodowy LED Omega (Exclusive) z 2 czujnikami ruchu - Zestaw

Dostępność: dostępny w magazynie
Produkt wysyłamy: do 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 1 439,00 zł 1439.00
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 1 169,92 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
* - Pole wymagane
Ocena: 0
Producent: SmartLEDs
Kod produktu: ED00013189

Opis

Mikroprocesorowy sterownik schodowy Omega (Exclusive) do schodów z półpiętrem - przeznaczony do instalacji oświetlenia LED schodów i ciągów komunikacyjnych z oddzielnym sterowaniem każdą lampą LED, który pełni rolę inteligentnego włącznika oświetlenia. Sterownik zapala kolejne lampy LED i po ustalonym czasie po kolei je gasi. Model sterownika schodowego Omega (Exclusive) posiada rozbudowany konfigurator umożliwiający ustawienie kilkanaście parametrów konfiguracyjnych do których dostęp uzyskujemy poprzez aplikacje mobilną.



W skład zestawu wchodzą:

  1. Sterownik schodowy LED Omega (Exclusive) z czujnikiem zmierzchowym - 1 szt.
  2. Schodowy cyfrowy czujnik ruchu ALFA - 2szt.



Cechy sterownika schodowego Omega:
  1. Oddzielne sterowanie każdą lampą LED z osobna
  2. Funkcja obsługi schodów z półpiętrem
  3. 3 dedykowane wejścia do podłączenia trzech czujników ruchu
  4. Duże możliwości konfiguracji (kilkanaście parametrów konfiguracyjnych), np. ostrzeganie przed
    przygaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.), ustawianie jasności świecenia osobno dla stanów czuwania i aktywacji, ustawianie czasów poszczególnych faz (zapalania, świecenia, ostrzegania, gaszenia), wybór tempa zapalania (stałe, zwalniające, przyspieszające)
  5. Trzy tryby pracy sterownika - maksymalny, nocny oraz dzienny
  6. Do wyboru 7 poziomów płynności rozjaśniania i ściemniania
  7. Wbudowany automat zmierzchowy z sondą światła (montaż sondy także wewnątrz)
  8. Sterowanie lampami ściemnialnymi i nieściemnialnymi
  9. Możliwość zdefiniowania lampy Master
  10. Płynne lub skokowe włączanie/wyłączanie lamp LED na określony czas (z
    funkcją przedłużenia świecenia)
  11. Duża obciążalność prądowa wyjść - 2A (dla każdego z 23 wyjść)
  12. Uniwersalne napięcie zasilające do lamp LED 12-24V DC
  13. Efekt "fali świetlnej" - płynne rozjaśnianie i ściemnianie lamp LED (w przypadku lamp ściemnialnych)
  14. Możliwość delikatnego podświetlenia lamp  (2%) w stanie czuwania (dotyczy lamp ściemnialnych)
  15. Dedykowane wejście "DIS" do dedykowanego czujnika zmierzchowego lub zegara astronomicznego
  16. Zaawansowana aplikacja dla urządzeń z systemem Android
  17. Bezprzewodowa komunikacja wykorzystująca protokół Bluetooth LE 4.0
  18. Możliwość dostępu oraz konfiguracji poprzez aplikacje mobilną
  19. Wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym
  20. Produkt polski - zaprojektowany i wykonany w Polsce
  21. Profesjonalne wykonanie - gwarancja 24 miesiące - serwis u producenta
  22. Zastosowanie wbudowanego ściemniacza, który umożliwia ustawienie jasności i podświetlenia, bez potrzeby zakupu osobnego urządzenia (dotyczy lamp ściemnialnych)
  23. Sterownik schodowy aktywowany manualnie za pomocą łącznika bezpotencjałowego lub automatycznie (czujnik ruchu, fotokomórka itp.)
  24. Prosty w obsłudze wbudowany konfigurator
  25. Prosty i wygodny montaż na szynę DIN (TS-35)
  26. Staranie dopracowany algorytm, zapewniający poprawność działania sterownika



Model sterownika schodowego Omega (Exclusive) posiada rozbudowany konfigurator umożliwiający ustawienie kilkunastu różnych parametrów konfiguracyjnych z poziomu aplikacji mobilnej. Aplikacja udostępnia dwa różne poziomy dostępu do sterownika – poziom użytkownika (obsługa sterownika i preferencje) oraz poziom instalatorski (konfiguracja i diagnostyka) Każdy z tych poziomów posiada odrębne parametry do ustalenia.



Poziom instalatorski (konfiguracja):
  1. Liczba lamp - określenie ilości wszystkich sterowanych lamp LED (od 3 do 23)
  2. Półpiętro za lampą - określenie lampy od której sterownik ma zacząć działanie w przypadku zastosowania czujnika na półpiętrze
  3. Lampy ściemniane - określenie czy zastosowane lampy są ściemniane.
  4. żdego z 23 wyjść)
  5. Lampa master - Należy zaznaczyć, czy sterownik ma obsługiwać lampy Master (lampa L23 i ew. lampa L22). Jeśli tak, to należy podać, czy lampy Master są ściemnialne oraz czy lampy Master mają być zapalane przed pierwszą zwykłą lampą, czy też razem z pierwszą zwykłą lampą.
  6. Ostrzeganie - określenie czy funkcja ostrzegania ma być aktywna
  7. Tryb NOC - Należy zaznaczyć, jeśli tryb NOC ma być aktywny. Tryb NOC jest włączany zegarem po trybie MAX i trwa do rozpoczęcia trybu DZIEŃ (lub MAX, jeśli tryb DZIEŃ nie jest aktywny).
  8. Tryb DZIEŃ - Należy zaznaczyć, jeśli tryb DZIEŃ ma być aktywny. Tryb DZIEŃ jest włączany po trybie NOC (lub MAX, jeśli tryb NOC nie jest aktywny) i trwa do rozpoczęcia trybu MAX. Jeśli tryb DZIEŃ jest aktywny, to należy wybrać sposób włączania/wyłączania trybu DZIEŃ (stan wejścia DIS czy stan zegara).
  9. Wejście DIS - Należy wybrać, w jaką funkcję ma pełnić wejście DIS w instalacji. Do wyboru są 4 możliwości: Blokuj/ Odblokuj/ Przerzucaj/ Wyłącznik zmierzchowy
  10. Poziom aktywny - Należy określić, jaki poziom (ZERO lub JEDEN) na wejściach sterujących i wejściu DIS ma być traktowany jako aktywny.
Poziom instalatorski (diagnostyka):
  1. Sprawdzenie lamp podłączonych do sterownika - Za pomocą przycisków NASTĘPNA i POPRZEDNIA należy wybrać lampę do sprawdzenia. Następnie należy przytrzymać krótko przycisk 2%, aby zapalić lampę na 2% lub przycisk 100%, aby zapalić lampę na 100%.
  2. Sprawdzenie działania samego sterownika - Ta funkcja diagnostyczna umożliwia sprawdzenie poprawności działania sterownika w stanie aktywnym, poprzez wykonanie pełnej sekwencji świecenia (zapalanie, świecenie, ostrzeganie, gaszenie), zgodnie z ustawieniami w poszczególnych trybach MAX, NOC i DZIEŃ oraz dla trzech sposobów zapalania: zapalenie w górę, w dół i ew. od półpiętra. W czasie wykonywania tej funkcji sterownik ignoruje rzeczywisty stan wejść sterownika. Dzięki tej funkcji można szybko sprawdzić, czy nieprawidłowe działanie sterownika wynika z jego uszkodzenia, czy też z nieprawidłowego stanu urządzeń podłączonych do wejść sterownika.
  3. Sprawdzenie stanu i ustawień wejść sterownika - Ta funkcja diagnostyczna umożliwia wyświetlenie stanu wejść sterujących (AKTYWNE, WYŁĄCZONE) oraz wejścia DIS (NIE BLOKUJE, BLOKUJE). Dla wejścia DIS jest wyświetlana także aktualnie pełniona funkcja tego wejścia (BLOKUJ, ODBLOKUJ, PRZERZUCAJ, WWZ), a dla funkcji WWZ dodatkowo są wyświetlone: aktualna jasność zmierzona przez sondę światła oraz ustawiony próg jasności (może być on zmieniony na ekranie PREFERENCJE).
Poziom użytkownika (preferencje):
  1. Podświetlenie - Styl i jasność podświetlenia lamp LED w stanach czuwania i zablokowania. Można określić 3 wartości: STYL/ POZIOM/ POZIOM MASTER. "POZIOM" jest określany jako procent jasności ustawionej odpowiednią wartością JASNOŚĆ.
  2. Zapalanie/Gaszenie/Świecenie - Styl zapalania/gaszenia i jasność świecenia zapalonych lamp LED. Można określić 3 wartości: STYL/ JASNOŚĆ/ JASNOŚĆ MASTER
  3. Ostrzeganie - Opcje funkcji ostrzegania przed rozpoczęciem gaszenia lamp. Można określić 4 wartości: TYP/ AKCJA/ PRZERWA/ POWTÓRZENIA
  4. Ustawienia zegara – rozpoczęcie trybu - Godzina i minuta rozpoczęcia trybu pracy sterownika (jeśli dany tryb jest rozpoczynany z zegara)
  5. Fala świetlna - Ustalenie charakterystyki fali świetlnej. Można określić 4 wartości (wspólne dla trybów max i noc): KROK/ CZAS ZAPALANIA/ KIERUNEK GASZENIA/ CZAS GASZENIA
  6. Płynność - Płynność rozjaśniania/ściemniania lamp ściemnialnych. Parametr Płynność decyduje o efekcie wizualnym rozjaśniania/gaszenia: niskie poziomy płynności dają efekt energicznego rozjaśniania/ściemniania, natomiast wysokie poziomy płynności dają efekt łagodnego rozjaśniania/ściemniania. Do wyboru jest 7 poziomów płynności.
  7. Fala świetlna - Ustalenie charakterystyki fali świetlnej. Można określić 4 wartości (wspólne dla trybów max i noc): KROK/ CZAS ZAPALANIA/ KIERUNEK GASZENIA/ CZAS GASZENIA
  8. Czas świecenia - Czas trwania fazy świecenia lamp LED w nieprzedłużanej sekwencji i bez czasu ostrzegania
  9. Próg jasności wyłącznika zmierzchowego - Próg jasności wbudowanego wyłącznika zmierzchowego (jeśli wyłącznik zmierzchowy jest aktywny).
Poziom użytkownika (obsługa):
  1. Trzy przyciski zapal - umożliwiające rozpoczęcie sekwencji świecenia we wskazanych strzałkami kierunkach oraz przyciski dodatkowe
  2. Zapal na stałe - umożliwiający wymuszenie świecenia stałego
  3. Załączenie trybów- umożliwiające wymuszenie odpowiednich trybów pracy sterownika, na dowolny czas, niezależnie od stanu wejścia DIS czy zegara.



Wejścia sterownika Omega

Sterownik schodowy Omega ma trzy wejścia sterujące "UP" (ruch w górę), "DOWN" (ruch w dół), "MID" (ruch z półpiętra) oraz jedno wejście blokujące działanie sterownika "DIS" (do podłączenia sondy czujnika zmierzchowego będącej w zestawie).



Wyjścia sterownika Omega

Model sterownika Omega posiada 23 wyjścia służące do sterowania lampami LED podłączonymi do sterownika. Każde z 23 wyjść posiada dużą obciążalność prądową która wynosi 2A. Do wyjść wyjść sterownika schodowego Omega można podłączyć zarówno lampy LED ściemnialne (płynne zapalenie/gaszenie lamp, delikatne podświetlenie lamp w stanie spoczynku), jak i nieściemnialne (skokowe zapalenie/gaszenie lamp, brak podświetlenia).



Zegar czasu rzeczywistego

Sterownik OMEGA jest wyposażony w zegar czasu rzeczywistego, który może być wykorzystywany do przełączania trybów pracy sterownika. Praca zegara przy wyłączonym zasilaniu jest podtrzymywana za pomocą wymienialnej baterii (nawet przez wiele miesięcy). Ustawianie zegara i jego synchronizacja następuje automatycznie ze smartfona po połączeniu się sterownika z aplikacją.



Opis działania sterownika schodowego Omega

OMEGA może pracować w trzech cyklicznie następujących po sobie trybach, które aktywuje się, a następnie określa sposób ich przełączania (zegar czy wejście DIS), korzystając z ekranu konfiguracja w aplikacji (poziom instalatora):

  1. Zapalanie - Pierwsza faza stanu aktywnego. Dostępne są dwa style zapalania lamp: „Fala świetlna” (podstawowy) oraz „Razem” (styl dodatkowy). Styl zapalania/gaszenia (osobno dla trybów MAX i NOC) oraz parametry fali świetlnej można ustawić w aplikacji mobilnej sterownika schodowego OMEGA.
    - Styl „Fala świetlna” – efektowne, kolejne zapalanie poszczególnych lamp z efektem „rozmycia” (kolejne lampy ściemnialne zaczynają płynnie rozpalać się, gdy poprzednie jeszcze nie osiągnęły maksymalnej jasności); zapalanie następuje w kolejności od pierwszej do ostatniej (w przypadku, gdy stan aktywny pojawił się na wejściu UP), od ostatniej do pierwszej (w przypadku, gdy stan aktywny pojawił się na wejściu DN) lub w dwóch kierunkach w górę i w dół od półpiętra (w przypadku, gdy stan aktywny pojawił się na wejściu MID). Jeżeli, w czasie zapalania lamp, stan aktywny pojawi się także na innym wejściu, zapalanie lamp będzie realizowane także z innej strony.
    - Styl „Razem” - równoczesne zapalanie wszystkich lamp (w przypadku lamp ściemnialnych także płynne)
    - Płynność zapalania – stopniowe i płynne rozjaśnianie (zapalanie) lamp ściemnialnych, przy czym płynność rozjaśniania lamp może być ustawiana w szerokim zakresie: od niemal skokowego do bardzo łagodnego (parametr Płynność). W przypadku lamp nieściemnialnych zapalanie lamp jest skokowe.
    - Lampa Master (do oświetlenia ogólnego lub poręczy) – jeśli występuje, jest zapalana jako pierwsza (w zależności od konfiguracji przed lub razem z pierwszą zwykłą lampą), a gaszona jako ostatnia.
  2. Świecenie - W fazie świecenia wszystkie lampy są zapalone przez ustalony czas (parametr Czas świecenia). Faza świecenia zostanie przedłużona, jeżeli w trakcie sekwencji świecenia pojawi się stan aktywny na dowolnym wejściu sterującym UP, DN lub MID.
  3. Ostrzeganie - Opcjonalna faza stanu aktywnego, aktywowana na ekranie aplikacji KONFIGURACJA. Ostrzeganie służy do zasygnalizowania, że za chwilę nastąpi zgaszenie świateł i występuje (jeśli ustawione) po fazie świecenia, a przed fazą gaszenia lamp. Faza ostrzegania składa się z ustalonej liczby akcji ostrzeżenie-oczekiwanie, na które składa się ostrzeżenie i następujące po nim oczekiwanie (przy zapalonych lampach) na reakcję użytkownika. Ostrzeżeniem może być krótkie przygaszenie wszystkich lamp (mrugnięcie), naprzemienne przygaszanie lamp parzystych i nieparzystych (migotanie) lub wahadłowo wędrujące przygaszenie jednej lub dwóch sąsiednich lamp. Parametry fazy ostrzegania ustawia się na ekranie PREFERENCJE (tryb MAX).
  4. Gaszenie - Ostatnia faza stanu aktywnego, polegająca na ściemnieniu lamp od pełnej jasności do wartości podświetlenia. Faza gaszenia lamp jest odwrotna do fazy zapalania i polega na kolejnym (fala świetlna) lub równoczesnym gaszeniu lamp, w kolejności zgodnej z kolejnością ich zapalania lub odwrotnej (w zależności od ustawionego parametru Kierunek gaszenia). Lampa Master (jeśli jest ustawiona) jest gaszona na końcu (po ostatniej gaszonej zwykłej lampie). Płynność ściemniania poszczególnych lamp jest taka sama jak płynność rozjaśniania i jest określona parametrem Płynność.



Tryby oraz stany działania sterownika Omega
  1. DZIEŃ (tryb opcjonalny) - sterownik jest zablokowany, lampy są zgaszone lub podświetlone
  2. MAX (tryb obowiązkowy) - sterownik jest aktywny, możliwe jest wykorzystanie wszystkich opcji pracy sterownika; tryb stosowany zazwyczaj wieczorem.
  3. NOC (tryb opcjonalny) - sterownik jest aktywny, w tym trybie możliwe jest ustawienie innych niż wieczorem, „spokojnych” nocnych preferencji np. podświetlenie tylko skrajnych lamp, zapalanie równoczesne lub „nie zapalaj”, mniejszą jasność świecenia etc.
  4. Przełączanie trybów pracy - następuje automatycznie w kolejności DZIEŃ -> MAX -> NOC -> DZIEŃ, a ponieważ tryby DZIEŃ i NOC są opcjonalne, możliwe są też takie kombinacje: DZIEŃ -> MAX -> DZIEŃ, MAX -> NOC -> MAX, lub praca tylko w trybie MAX. Włączanie i wyłączanie trybu DZIEŃ może być realizowane za pomocą wejścia DIS lub za pomocą zegara, natomiast przełączanie MAX -> NOC i NOC -> MAX może być realizowane tylko za pomocą zegara.
  5. Stan zablokowania - jedyny stan w trybie DZIEŃ; lampy ściemnialne są podświetlone lub wygaszone,a lampy nieściemnialne – wygaszone; sterownik nie reaguje na sygnały z wejść sterujących UP, DN, MID, oczekuje na sygnał przejścia do trybu MAX (z zegara lub wejścia DIS).
  6. Stan czuwania - stan w trybie MAX lub NOC, gdy żadne z wejść sterujących UP, DN i MID nie jest aktywne; lampy ściemnialne są podświetlone lub wygaszone, a lampy nieściemnialne – wygaszone. Sterownik oczekuje na sygnał przejścia do stanu aktywnego (z wejść sterujących UP, DN lub MID) albo na sygnał przejścia do innego trybu pracy (z zegara lub wejścia DIS).
  7. Stan aktywny - stan w trybie MAX lub NOC; sterownik wykonuje sekwencję świecenia, na którą składają się następujące po sobie fazy: zapalania, świecenia, ostrzegania (tylko w trybie MAX, jeśli ustawiona) i gaszenia. Po zakończeniu stanu aktywnego sterownik przechodzi do stanu czuwania.



Ten inteligentny sterownik schodowy LED znajduję swoje zastosowanie do oświetlenia różnego rodzaju ciągów komunikacyjnych ( w szczególności polecany jest do schodów z półpiętrem, stopnic, korytarzy itp.) bądź do oświetlenia sufitów. Jego szeroki zakres współpracy z urządzeniami zewnętrznymi, umożliwia zastosowane czujników ruchu, fotokomórek, mat naciskowych, czujników zmierzchowych, standardowych wyłączników bezpotencjałowych czy też podłączenia do systemów inteligentnego budynku (np. centrali alarmowej).

Film prezentujący podstawową funkcjonalność sterownika schodowego LED

Opis schodowego czujnika ruchu Alfa

Schodowy czujnik ruchu ALFA jest jednoelementowym mikroprocesorowym czujnikiem optycznym (odbiciowym) do wykrywania osób oraz innych obiektów. Czujnik ten przeznaczony jest do współpracy z sterownikami schodowymi.

Charakterystyczną cechą czujnika w przeciwieństwie do innych rozwiązań rynkowych, jest fakt że nie wymaga on stosowania urządzenia odbiorczego po przeciwnej stronie sensora. Czujnik ten posiada regulację wykrywania zasięgu od 30 do 100 cm. Może także pracować w dwóch różnych trybach pracy. Czujnik schodowy ALFA działa na zasadzie emisji światła podczerwonego i detekcji światła odbitego od wykrywanego obiektu. Wykrycie przeszkody z zasięgu czujnika powoduje pojawienie się stanu niskiego na wyjściu OUT czujnika.

Tryby pracy czujnika schodowego:
  1. Czujnik odległości (tryb podstawowy) - w tym trybie czujnik sygnalizuje wykrycie obiektu po odebraniu światła odbitego znajdującego się w zakresie ustawionego zasięgu.
  2. Czujnik ruch (tryb dodatkowy) - w tym trybie czujnik sygnalizuje wykrycie ruchu powodującego szybkie zmiany wartości odbitego światła podczerwonego. Ten tryb może być stosowany w sytuacjach, gdy tryb podstawowy nie może być zastosowany (np. gdy naprzeciw czujnika ruchu jest jasna ściana, czujnik zamontowany jest blisko stopni schodów lub wtedy gdy czujnik może być oślepiany przez inne źródła światła itp.).



Czujnik wyposażony jest w zdejmowaną osłonę przednią (dostępną w 4 różnych kolorach) - pod którą zostały umieszczone diody do sygnalizacji, diody światła podczerwonego oraz potencjometr do regulacji zasięgu i zmiany trybu pracy. Montaż czujnika wykonywany jest wpustowo w przygotowanym wcześniej otworze o średnicy 35mm bądź bezpośrednio do puszki fi60 w zależności od wyboru typu osłony.

Możliwość wyboru typu oraz koloru osłony czujnika schodowego

Możliwość wyboru koloru osłony czujnika schodowego



Indywidualne zamówienia

Na Państwa życzenie po zakupie możemy dowolnie skonfigurować sterownik według dyspozycji. Oferujemy i przygotowujemy również gotowe zestawy oświetlenia schodowego.

Na indywidualne zamówienia i inwestycje dokonujemy również zmiany korekty algorytmu pracy sterownika według Państwa potrzeb.

Wszelkie parametry techniczne, pełne opisy, instrukcje oraz karty katalogowe do poszczególnych urządzeń z powyższego zestawu dostępne są na odrębnych stronach każdego z tych urządzeń.



Parametry techniczne

Napięcie zasilania sterownika 8-24V DC
Pobór mocy sterownika (typowy) 240 mW
Napięcie pracy wyjść (max) 24 V DC
Obciążenie prądowe wyjść (max) 2A (każde wyjście)
Liczba kanałów ( ilość wyjść ) 23
Wejście do schodów na półpiętro Tak ( MID ) - niewykorzystywane w tym zestawie
Zapalanie lamp led automatycznie ( za pomocą czujników, fotokomórek ) lub manualnie ( za pomocą przyciski, włączniki bezpotencjałowe)
Ilość wejść sterownika 5 ( trzy sterujące UP/MID/DN, jedno blokujące DIS oraz masa GND )
Liczba sterowanych lamp 3-23
Stopień ochronności IP20 (sterownik), IP65 (sonda światła)
Konfiguracja za pomocą aplikacji mobilnej przeznaczonej na urządzenia mobilne
Komunikacja sterownika protokół komunikacji oparty na technologii Bluetooth LE 4.0 wraz z aplikacją na system Android 5.0 lub nowszy
Tryb sterowania sterownika wewnętrzny ( autonomiczny ) oraz zewnętrzny ( np. aplikacja mobilna )
Wejście DIS możliwość zablokowania/odblokowania wejścia DIS
Kierunek gaszenia zgodny z kolejnością zapalania lub przeciwny
Lampa master Tak
Ściemniacz wbudowany
Rodzaj obciążenia diody LED
Rodzaj pracy ciągła ( wewnątrz pomieczeń)
Temperatura pracy -10°C - +45°C
Montaż Szyna DIN (th-35)
Wymiary 105mm x 90mm x 65mm (6 modulów)
Gwarancja 24 miesiące
