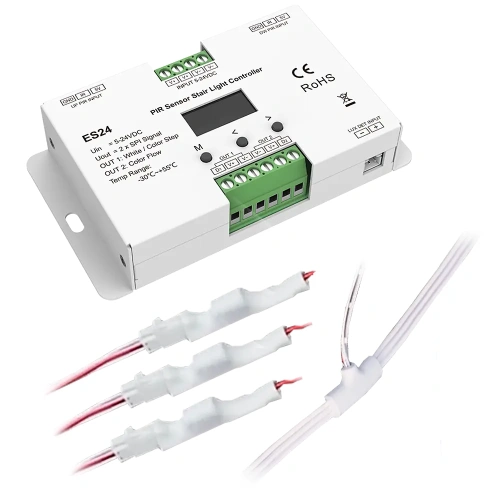

Sterownik schodowy LED SPI/MONO ES24+ES(F) z dwoma czujnikami ruchu + adaptery MONO PWM – Zestaw

Sterownik schodowy LED SPI ES24+ES(F) z dwoma czujnikami ruchu - do taśm cyfrowych LED / mono - 20A 5-24V DC - 720 pixel - ES24+ES(F), to autonomiczne urządzenie przeznaczone do sterowania wielokolorowymi cyfrowymi źródłami światła LED (np. taśma cyfrowa LED RGB) poprzez wejścia sterujące umożliwiające podłączenie dwóch czujników ruchu PIR do instalacji złożonej z taśm cyfrowych LED RGB. Pozwalają one na skutecznie wyzwolenie oświetlenia LED z dwóch miejsc takich jak np. góra i dół schodów czy też korytarza i załączenie ustalonego programu dynamicznego, jakim może być efekt kolorowej płynnej fali LED. Sterownik cyfrowy ES24+ES(F) posiada wbudowany wyświetlacz LCD, który umożliwia zarówno zmianę poszczególnych parametrów takich jak, opcje dotyczące wyświetlanego efektu, konfiguracji wejść, jak również na wgląd w obecny stan pracy urządzenia.

Sterownik schodowy ES24+ES(F) charakteryzuje się wysokim zakresem napięcia wejściowego rzędu 5-24V oraz sporą ilością kompatybilnych układów cyfrowych. Sterownik korytarzowy do taśm cyfrowych LED, pozwala na obsługę do 720 pixeli a maksymalna obciążalność wyjść wynosi 20A. Sterownik korytarzowy LED pozwala na ustalenie różnych efektów bazujących na przejściach poszczególnych kolorów RGB poprzez konfiguracje za pomocą przycisków znajdujących się na obudowie sterownika schodowego LED. Sterownik korytarzowy LED do taśm cyfrowych SPI cechuje się również wysoką jakością wykonania oraz okresem gwarancyjnym wynoszącym 5 lat.

W zestawie znajdują się dwa czujniki ruchu PIR, których kąt detekcji wynosi 30 stopni a zasięg działania do 3 metrów oraz sonda zmierzchowa, blokującą działanie urządzenia gdy w pomieszczeniu znajduje się wystarczająca ilość światła, tak by podłączone źródło światła LED nie załączało się za dnia.

Sterownik schodowy ES24+ES(F) względem ES24 posiada również w komplecie adaptery pozwalające na zastosowanie stałonapięciowych taśm LED. Maksymalna ilość adapterów ktore możemy podłączyć do sterownika schodowego to 24 sztuki (tyle jest również dołączone w zestawie). Każdy z takich adapterów posiada maksymalną obciążalność na poziomie 1A. Wpinane są do zintegrowanego przewodu podłączanego do sterownika schodowego ES24.

1. SPI wielokolorowych RGB opartych o system cyfrowy
2. MONO monochromatycznych MONO (z użyciem adapterów w zestawie)

W skład zestawu wchodzą:

1. Sterownik schodowy cyfrowo-korytarzowy ES24+ES(F) - 1 szt
2. Schodowy cyfrowy czujnik ruchu PIR - 2 szt
3. Czujnik zmierzchu w formie niewielkiej sondy - 1 szt
4. Adaptery SPI -> CV (Mono) - 24 szt
5. Zintegrowany przewód do łączenia adapterów - 11m /x1 szt.
6. Dodatkowe przewody do podłączenia czujek ruchu - 5mb /x2 szt

Cechy sterownika korytarzowego do taśm cyfrowych LED - ES24+ES(F)

1. Przeznaczony do taśm cyfrowych LED
2. Możemy wykorzystać monochromatyczne stałonapięciowe taśmy LED
3. Spełnia role sterownika schodowego LED lub korytarzowego
4. Dwie czujki ruchu PIR
5. Wyzwalany z dwóch wejść o napięciu 5V
6. Ilość obsługiwanych stopni od 8 do 72
7. Obsługa maksymalnie do 720 pikseli
8. Szereg współpracujących układów cyfrowych IC
9. Maksymalna obciążalność wyjść to 20A.
10. Obciążalność dla jednego adaptera to 1A
11. Zakres napięcia wejściowego/wyjściowego 5-24V
12. Kąt detekcji czujników ruchu 30 stopni
13. Zasięg detekcji czujników do 3 metrów
14. Możliwość stworzenia efektu płynącej taśmy LED
15. Spora ilość zaimplementowanych programów dynamicznych
16. Łatwa konfiguracja wielu parametrów
17. Wbudowany wyświetlacz LCD
18. W zestawie sonda zmierzchowa blokująca działanie sterownika
19. W komplecie adaptery konwertujące sygnał SPI na CV
20. Wyselekcjonowane komponenty zapewniające wysoką jakość
21. Okres gwarancyjny wynoszący 5 lat

Poznaj serie produktu - Sterowniki cyfrowe SPI

Seria sterowników SPI, to urządzenia do kontroli wielokolorowych instalacji led za pomocą sterowników wykorzystujących na wyjściu sygnał cyfrowy SPI. Sterowniki cyfrowe LED charakteryzują się możliwością wysterowania każdej z sekcji a nawet diody led znajdującej się na taśmie LED z uwagi na zastosowanie w nich niewielkiego układu scalonego. Producenci oświetlenia cyfrowego wykorzystują różnego typu układy, które charakteryzują się indywidualnymi właściwościami. Zastosowanie cyfrowego oświetlenia LED w znaczący sposób rozwinie naszą instalację LED.

Odkryj cechy sterownika schodowo - korytarzowego ES24

Wyświetlacz LCD zawarty na obudowie sterownika cyfrowego ES24 pozwala na skuteczny i szybki dostęp do najważniejszych parametrów sterownika poprzez ich łatwy odczyt na ekranie. Ustawienia sterownika ES24 możemy z kolei zmieniać za pomocą zawartych obok mechanicznych przycisków i dynamicznie doglądać zaimplementowane zmiany, właśnie na wspomnianym wyświetlaczu LCD.

Sterownik cyfrowy do LED - ES24, to uniwersalne urządzenie służące do sterowania cyfrowymi źródłami światła LED. Wszystko za sprawą zaimplementowanej elektroniki umożliwiającej kontrole prawie 20 układów scalonych, które są powszechnie używane np. w cyfrowych taśmach LED czy cyfrowych wyświetlaczach ledowych. Powyżej znajduje się cała lista współpracujących układów cyfrowych ze sterownikiem LED ES24

Film instruktażowy — Sterownik schodowy ES24
