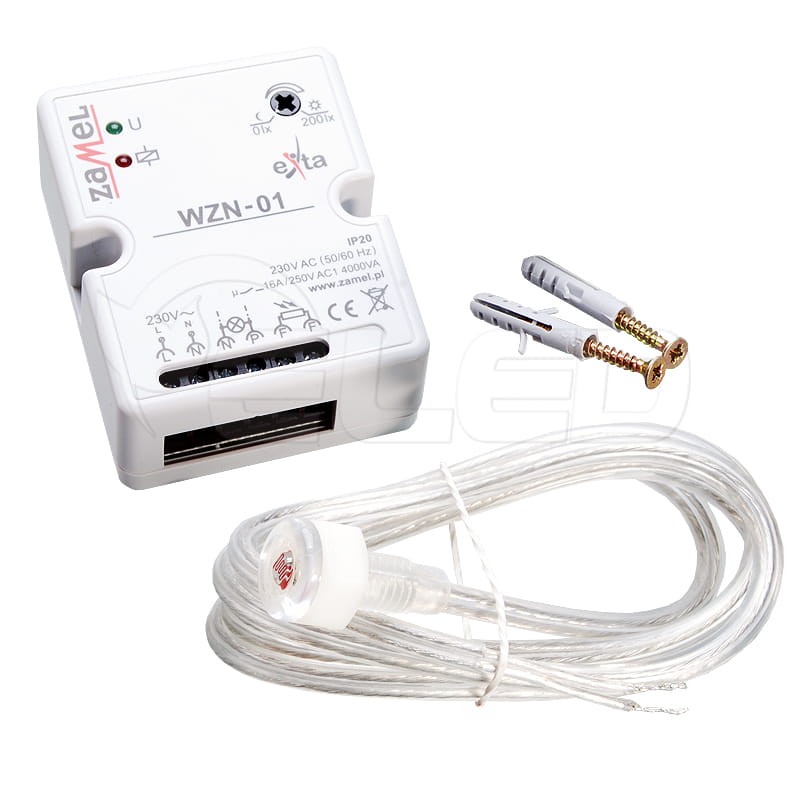

Wyłącznik zmierzchowy WZN-01/S1 - 230V AC 16A IP20
Opis
Wyłącznik zmierzchowy WZN-01/S1 służy w szczególności do sterowania odbiornikami oświetleniowymi w zależności od natężenia oświetlenia. Próg załączenia wyłącznika może być płynnie nastawiony przez użytkownika i nie wymaga otwierania obudowy. Zewnętrzna sonda natężenia oświetlenia umożliwia umieszczenie jej w dogodnym miejscu.
Układ wyłącznika jest odporny na krótkotrwałe zmiany natężenia oświetlenia, dzięki czemu gwarantuje on niezawodność pracy nawet przy krótkotrwałych zmianach natężenia światła.
- sterowanie odbiornikami w zależności od natężenia oświetlenia,
- płynna regulacja progu załączenia,
- szeroki zakres regulacji progu natężenia oświetlenia (od 0 do 200 lx),
- zewnętrzna sonda umożliwiająca montaż w dogodnym miejscu,
- odporność na krótkotrwałe zmiany natężenia oświetlenia,

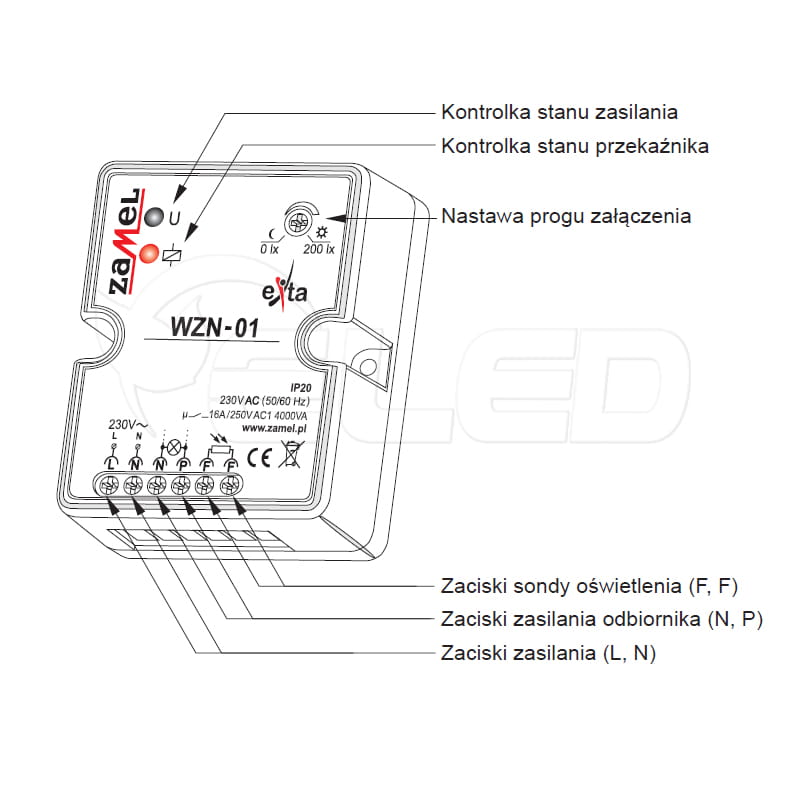

- kontrolka napięcia zasilania,
- kontrolka stanu przekaźnika,
Pliki do pobrania:
Parametry techniczne
Znamionowe napięcie zasilania | 230 V AC |
Tolerancja napięcia zasilania | -15 ÷ +10 % |
Częstotliwość znamionowa | 50 / 60 Hz |
Znamionowy pobór prądu | 24 mA |

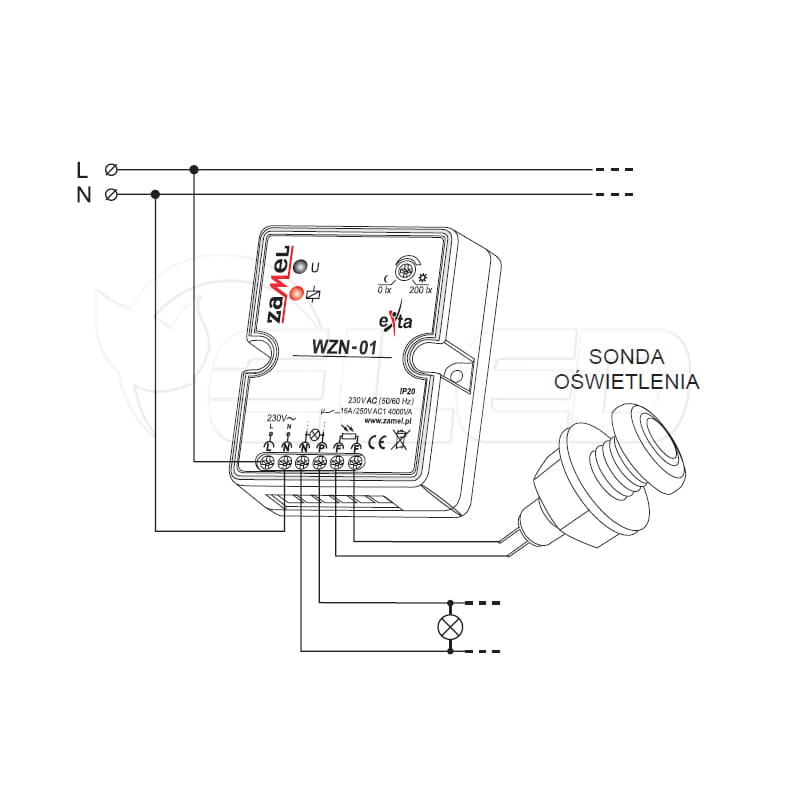

Zaciski zasilania odbiornika | N, P |
Parametry styków przekaźnika | NO-16 A / 250 V AC 4000 VA (styk napięciowy) |
Napięcie udarowe | 1 kV (PN-EN 61000-4-5) |
Stopień ochrony obudowy | IP20 (PN-EN 60529) |
Czujnik oświetlenia | zewnętrzny (długość 1mb) |
Zakres nastaw progu załączenia | 0 ÷ 200 lx (potencjometr obrotowy) |
Maksymalna długość przewodu sondy | 50 m (MTY 2x 0,5 mm2) |
Kategoria przepięciowa | II |
Klasa ochronności | II |
Kontrolka przekaźnika | dioda LED czerwona |
Kontrolka napięcia zasilania | dioda LED zielona |
Przekrój przewodów przyłączeniowych | 0,2 ÷ 2,50 mm2 |
Mocowanie obudowy | 2x kołek rozporowy 5x(3x30) |
Temperatura pracy | -20 oC ÷ +45 ° C |

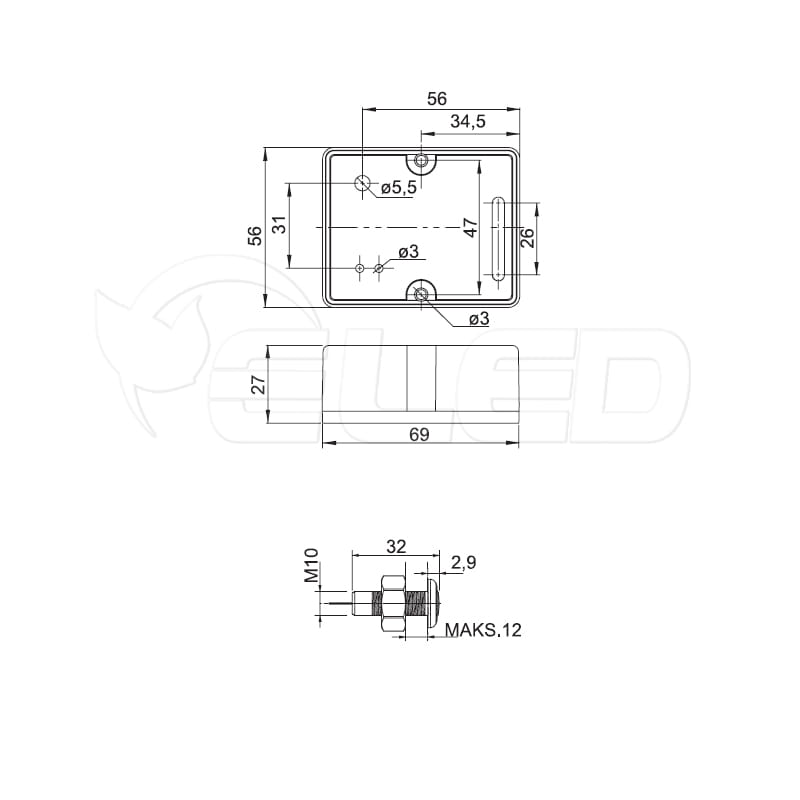

Wymiary | 69x56x27 mm |
