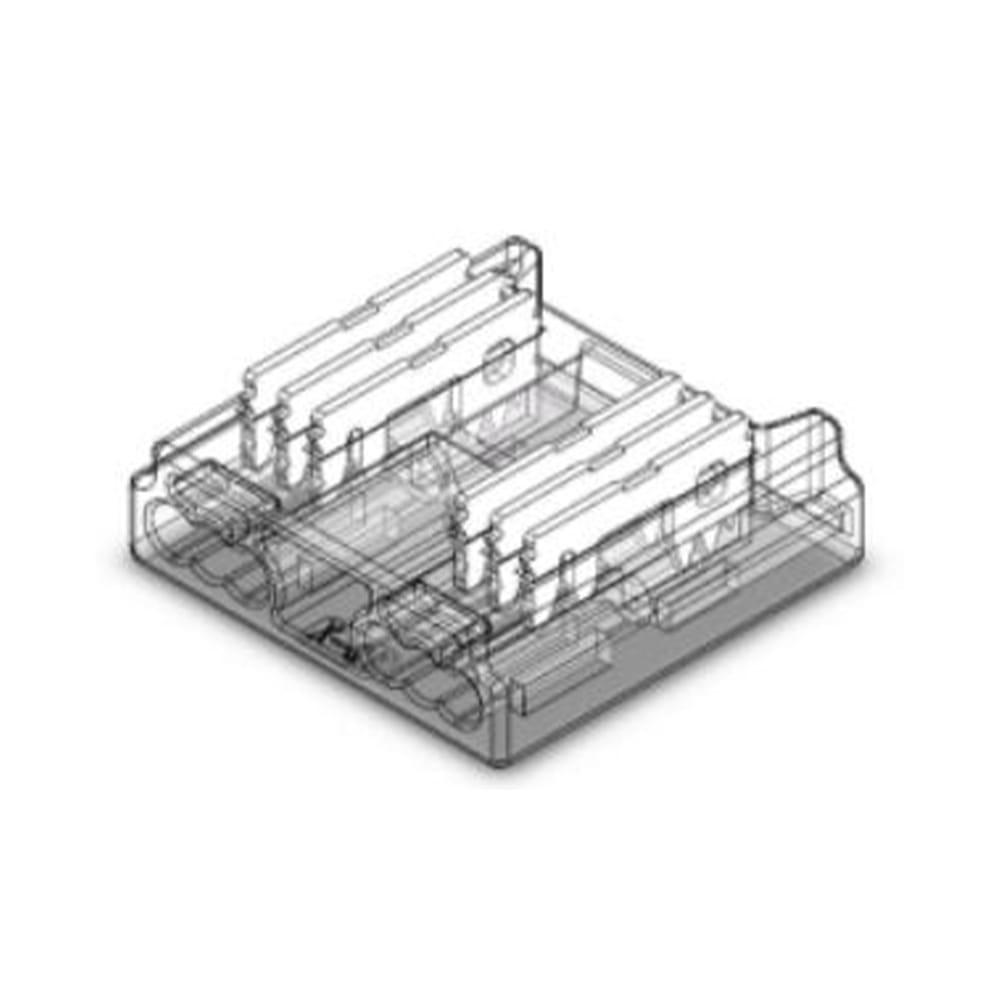

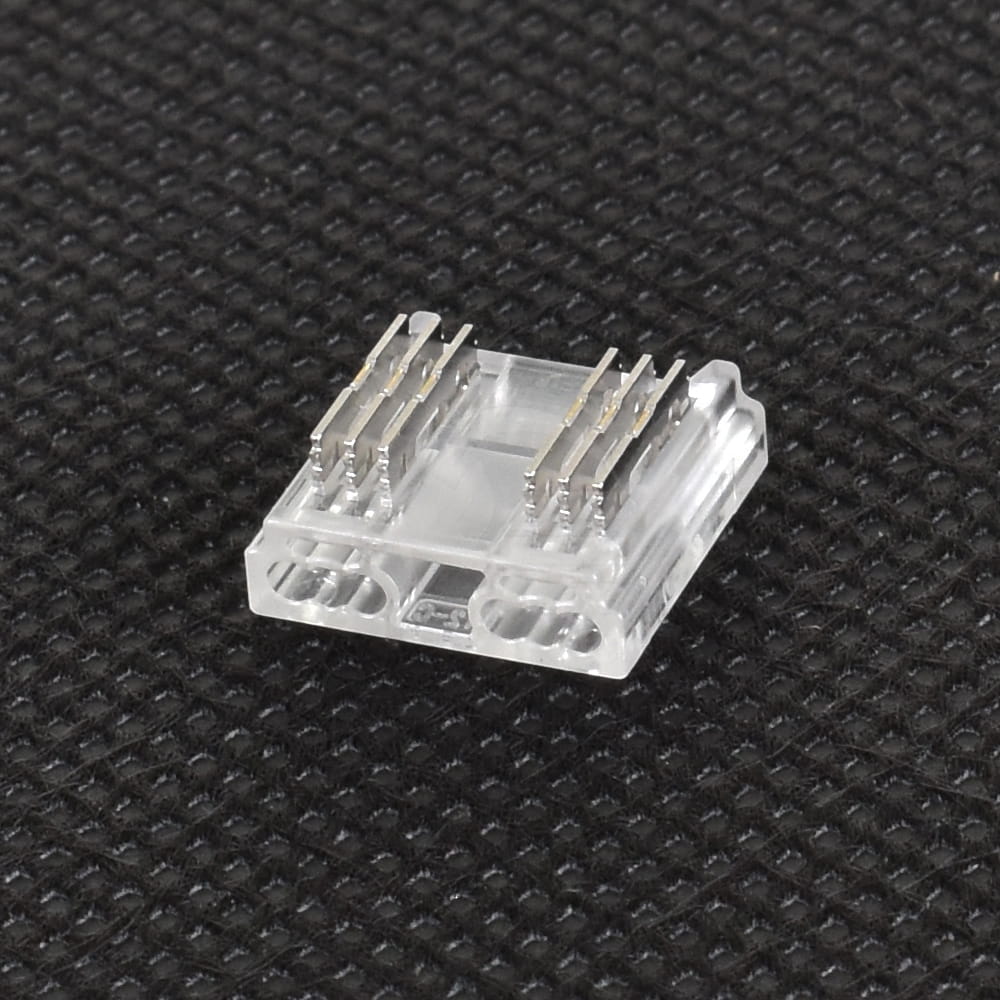

Złącze do taśmy LED - MC - RGB+CCT 12mm - COB - taśma do przewodu

Dostępność: dostępny w magazynie

Produkt wysyłamy: do 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 3,65 zł

zawiera 23.00% VAT, bez kosztów dostawy

Cena regularna:

3.65

Cena netto: 2,97 zł

bez 23.00% VAT i kosztów dostawy

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ED00033917

Opis

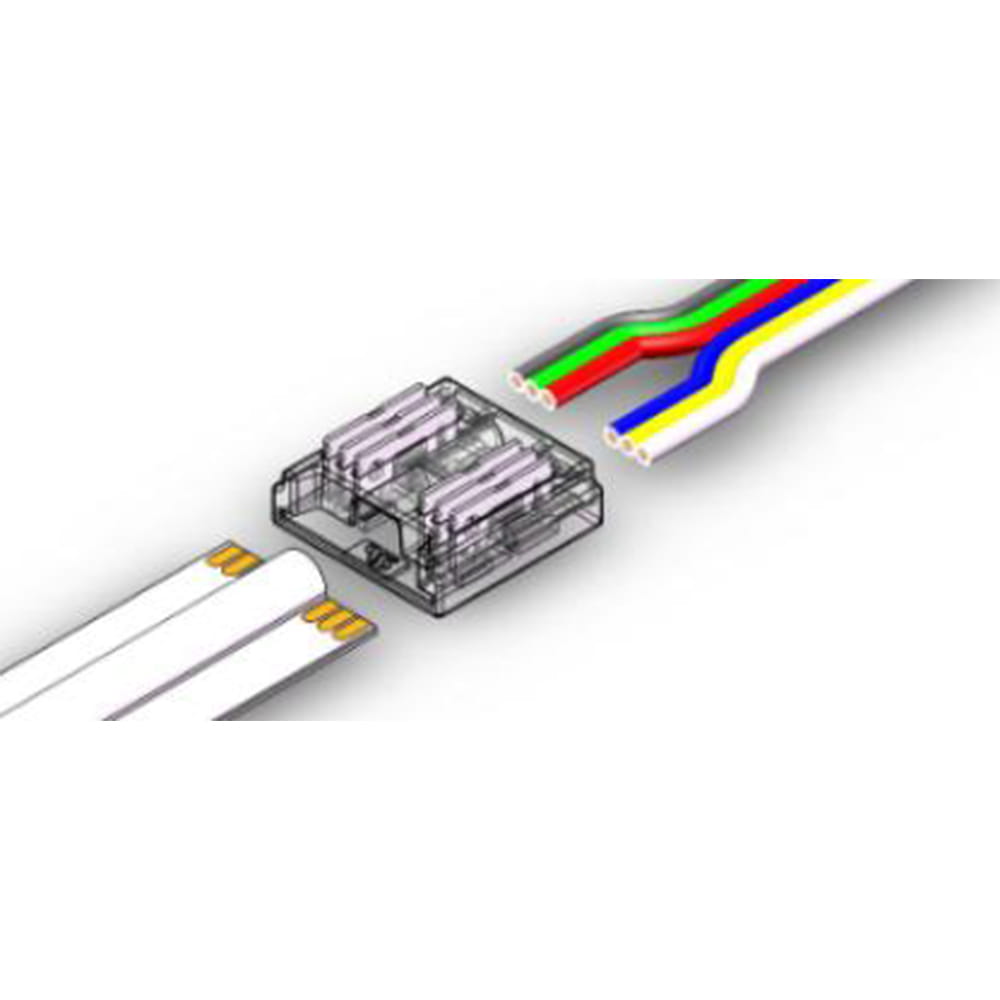

Złączka do taśmy LED RGB+CCT umożliwia podłączenie taśmy LED wielokolorowej typu COB o szerokości podłoża 12mm do przewodów zasilających. Dzięki zastosowaniu tego typu złączki możemy w prosty i wygodny sposób podłączyć taśmę LED do dowolnego urządzenia. Specjalne ostrza po "wkłuciu" zapobiegają łatwemu rozłączeniu się taśmy LED oraz zapewniają przewodzenie prądu elektrycznego.

Przeznaczona jest dla taśm niehermetycznych (IP20) oraz taśm hermetycznych wykonanych w technologii (NANO) natrysku. Złączka nie jest kompatybilna z taśmami hermetycznymi z powłoką silikonową.

Główne cechy złączki:

Kompatybilna z taśmami o diodach LED COB o szerokości PCB 12mm
Do taśm LED wielokolorowych (RGB+CCT)
Stabilne i trwałe połączenie poprzez zacisk
Niewielkie wymiary umożliwiają montaż w trudno dostępnych miejscach
Duża obciążalność prądowa (do 4A)
Doskonałe do stosowania w profilach aluminiowych

W przypadku chęci stosowania złączki w profilu aluminiowym LED należy uwzględnić jej wymiary zewnętrzne.

Instrukcja montażu złączki

Instrukcja montażu złączki MC MONO 8mm COB/SMD na taśmie LED

1. Przygotuj taśmę LED.
2. Przetnij taśmę LED w wyznaczonym do tego miejscu.
3. Przygotuj przewody.
4. Wsuń taśmę LED i przewód do złącza z obu stron.
5. Strzałka wskazuje miejsce, do którego należy dosunąć taśmę i przewód.
6. Użyj szczypiec, aby zacisnąć ostrze (zacisk). Zaciskaj pojedynczo. Uwaga! Czynność ta jest nieodwracalna.
7. Gotowe połączenie.
8. Uwaga! Po zaciśnięciu ostrze może wystawać max. 0.15 mm nad plastikową obudową złączki.

Pliki do pobrania:

Deklaracja zgodności CE

Parametry techniczne

Typ diod w taśmie LED	COB
Rodzaj taśmy LED	RGB+CCT
Zastosowanie dla taśm o szerokości FPCB	12mm
Zastosowanie do taśm o klasie IP	IP20 / IP54 / IP65 (wyłącznie w technologii NANO)
Ilość pinów	6
Napięcie pracy	5V-48V DC
Prąd maksymalny	4A
Możliwy do zastosowania przekrój przewodu	24AWG / 0.25mm²
Droga kontaktu z taśmą LED	kontakt z przebiciem PCB
Droga kontaktu z przewodem	kontakt z przebiciem izolacji
Kolor	transparentny
Stopień ochrony	IP20
Temperatura pracy	-20 do +80 st. C

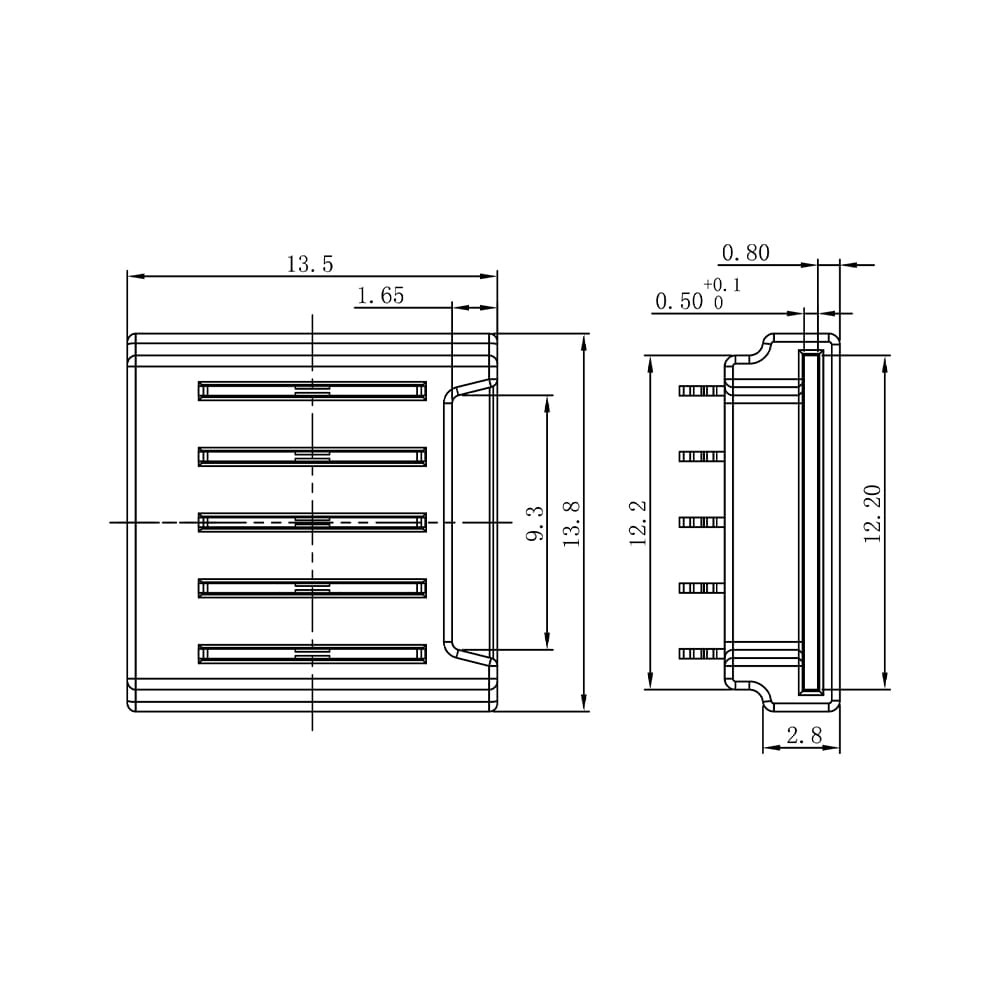

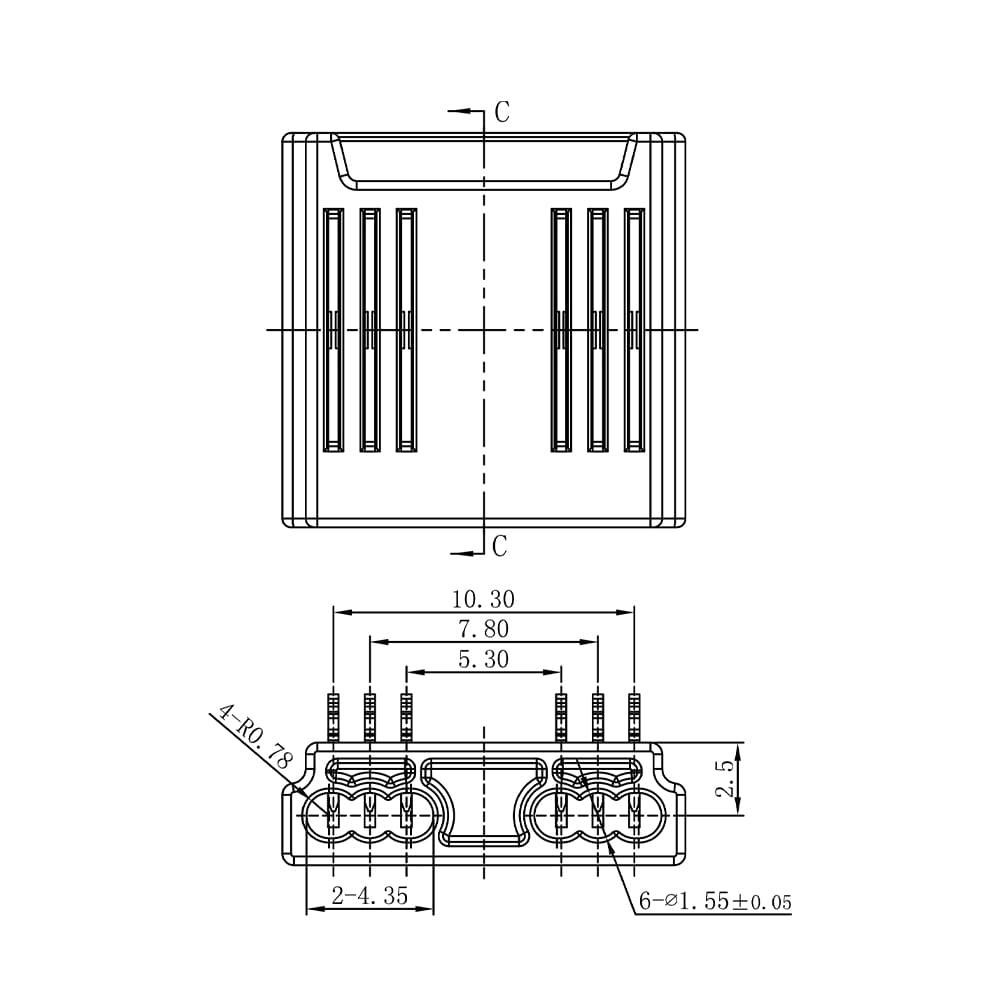

Długość (bez przewodu)	13.5mm
Szerokość	13.8mm
Wysokość	4.3mm
Kod producenta	ED00033917
Kod EAN	5904063167142
