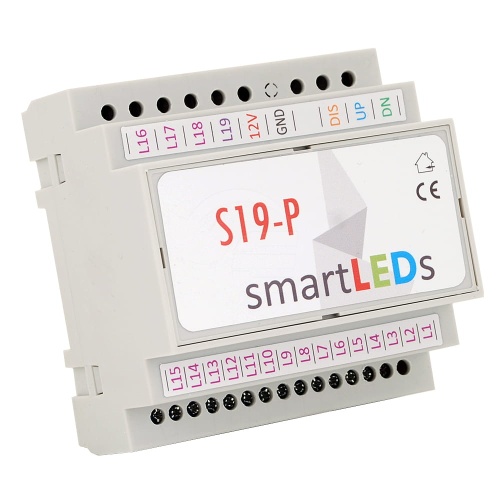

Inteligentny sterownik schodowy LED S19-P (Premium)

Dostępność: Dostępny
Produkt wysyłamy: do 48 godzin
Ocena: 5 (Ilość ocen: 0)
Kod produktu: ED-S19-P
Cena brutto: 748,00 zł
netto: 608,13 zł
szt.
Sprawdź koszty dostawy

Oferowane formy dostawy w ELED.pl

Firma kurierska GLS
Przedpłata - 18,50 PLN
Pobranie - 20,90 PLN

Przesyłki dłużycowe
Przedpłata - 22,50 PLN
Pobranie - 24,90 PLN

Poczta Polska - Kurier 48H
Przedpłata - 12,80 PLN

Aby sprawdzić koszt dostawy Twojego zamówienia, umieść w koszyku wszystkie produkty, które chcesz zakupić, a następnie wybierz sposób dostawy oraz formę płatności – koszty dostawy zostanie automatycznie obliczony i wyświetlony na ekranie.

Bezpłatna dostawa firmą kurierską już od 800 PLN.

Dowiedz się więcej

Mikroprocesorowy sterownik schodowy S19-P (Premium) - przeznaczony do instalacji oświetlenia LED schodów i ciągów komunikacyjnych z oddzielnym sterowaniem każdą lampą LED, który pełni rolę inteligentnego włącznika oświetlenia. Sterownik zapala kolejne lampy LED i po ustalonym czasie po kolei je gasi. Model sterownika schodowego S19-P (Premium) posiada rozbudowany konfigurator umożliwiający ustawienie aż 18 różnych parametrów konfiguracyjnych.

Cechy sterownika schodowego S19-P:
  1. Oddzielne sterowanie każdą lampą LED z osobna
  2. Duże możliwości konfiguracji (18 parametrów konfiguracyjnych), np. ostrzeganie przed
    przygaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.), ustawianie jasności świecenia osobno dla stanów czuwania i aktywacji, ustawianie czasów poszczególnych faz (zapalania, świecenia, ostrzegania, gaszenia), wybór tempa zapalania (stałe, zwalniające, przyspieszające)
  3. Do wyboru 7 poziomów płynności rozjaśniania i ściemniania
  4. Wbudowany automat zmierzchowy z sondą światła (montaż sondy także wewnątrz)
  5. Sterowanie lampami ściemnialnymi i nieściemnialnymi
  6. Możliwość zdefiniowania lampy Master
  7. Płynne lub skokowe włączanie/wyłączanie lamp LED na określony czas (z
    funkcją przedłużenia świecenia)
  8. Duża obciążalność prądowa wyjść - 2A (dla każdego z 19 wyjść)
  9. Uniwersalne napięcie zasilające do lamp LED 12-24V DC
  10. Efekt "fali świetlnej" - płynne rozjaśnianie i ściemnianie lamp LED (w przypadku lamp ściemnialnych)
  11. Możliwość delikatnego podświetlenia lamp  (2%) w stanie czuwania (dotyczy lamp ściemnialnych)
  12. Dedykowane wejście "DIS" do dedykowanego czujnika zmierzchowego lub zegara astronomicznego
  13. Dwa wejścia do podłączenia czujników ruchu, włączników bezpotencjałowych itp.
  14. Produkt polski - zaprojektowany i wykonany w Polsce
  15. Profesjonalne wykonanie - gwarancja 24 miesiące - serwis u producenta
  16. Zastosowanie wbudowanego ściemniacza, który umożliwia ustawienie jasności i podświetlenia, bez potrzeby zakupu osobnego urządzenia (dotyczy lamp ściemnialnych)
  17. Sterownik schodowy aktywowany manualnie za pomocą łącznika bezpotencjałowego lub automatycznie (czujnik ruchu, fotokomórka itp.)
  18. Prosty w obsłudze wbudowany konfigurator
  19. Prosty i wygodny montaż na szynę DIN (TS-35)
  20. Staranie dopracowany algorytm, zapewniający poprawność działania sterownika



Parametry konfiguracyjne sterownika S19-P

Model sterownika schodowego S19-P (Premium) posiada rozbudowany konfigurator umożliwiający ustawienie aż 18 różnych parametrów konfiguracyjnych:

  1. Liczba lamp - określenie ilości wszystkich sterowanych lamp LED (od 3 do 19)
  2. Lampa Master - ustalenie, czy ostatnia lampa jest lampą Master, czy lampa Master jest ściemnialna oraz czy lampa Master ma być zapalana przed pierwszą zapalana lampą, czy też razem z pierwszą zapalaną lampą
  3. Liczba ostrzeżeń - liczba wystąpień akcji ostrzeżenie-oczekiwanie w sekwencji (od 0 do 7)
  4. Typ ostrzeżeń - sposób sygnalizacji ostrzeżeń o zbliżającym się końcu sekwencji świecenia (przygaszenie wszystkich lamp / bardzo szybkie migotanie / szybkie migotanie / średnio szybkie migotanie / wolne migotanie)
  5. Typ kroku - ustalenie tempa zapalenia i gaszenia kolejnych lamp LED (zwalnia / stały / przyspiesza)
  6. Kierunek gaszenia - kolejność gaszenia lamp LED (gaszenie w przeciwnym kierunku niż zapalanie / gaszenie w tym samym kierunku co zapalanie)
  7. Płynność - płynność rozjaśniania/ściemniania lamp LED. Parametr ten decyduje o efekcie wizualnym
    rozjaśniania/gaszenia: niskie poziomy płynności dają efekt energicznego rozjaśniania/ściemniania,
    natomiast wysokie poziomy płynności dają efekt łagodnego rozjaśniania/ściemniania. Do wyboru
    jest 7 poziomów płynności. Wartość 0 to ustalenie dla lamp LED nieściemnianych.
  8. Jasność - jasność świecenia zapalonych lamp LED (od 10 do 100%)
  9. Podświetlenie - jasność podświetlenia lamp LED w stanie spoczynku (od 10 do 100%)
  10. Jasność Master - jasność świecenia zapalonej lampy Master (od 10 do 100%)
  11. Podświetlenie Master - podświetlenie w stanie spoczynku lampy Master (od 10 do 100%)
  12. Czas zapalania - czas pomiędzy rozpoczęciem zapalania pierwszej i ostatniej zapalanej lampy LED (od 0 do 24s)
  13. Czas świecenia - czas trwania fazy świecenia lamp LED w nieprzedłużanej sekwencji (od 0 do 240s)
  14. Czas ostrzeżenia - czas trwania pojedynczego ostrzeżenia (od 0 do 24s)
  15. Czas oczekiwania - czas trwania pojedynczego oczekiwania na ew. reakcję użytkownika (od 0 do 24s)
  16. Czas gaszenia - czas pomiędzy rozpoczęciem gaszenia pierwszej i ostatniej gaszonej lampy LED(od 0 do 24s)
  17. Poziom aktywny - poziom na wejściach sterujących i blokującym traktowany jako aktywny (zwarcie z GND / rozwarcie z GND)
  18. Wejście DIS - sposób traktowania stanu aktywnego na wejściu DIS. Możliwe wartości: BLOKUJ, ODBLOKUJ, PRZERZUCAJ oraz S1 do S10. Wybranie wartości S1 do S10 aktywuje funkcję wbudowanego wyłącznika zmierzchowego. Wartości S1 (najciemniej) do S10 (najjaśniej) służą do określenia progu jasności otoczenia sondy światła podłączonej do wejścia DIS, przy której wbudowany wyłącznik zmierzchowy będzie blokował działanie sterownika.



Wejścia sterownika S19-P

Sterownik schodowy S19-P ma dwa wejścia sterujące "UP" (ruch w górę), "DOWN" (ruch w dół), oraz jedno wejście blokujące działanie sterownika "DIS" (do podłączenia sondy czujnika zmierzchowego będącej w zestawie).



Wyjścia sterownika S19-P

Model sterownika S19-P posiada 19 wyjść służących do sterowania lampami LED podłączonymi do sterownika. Każde z 19 wyjść posiada dużą obciążalność prądową która wynosi 2A. Do wyjść wyjść sterownika schodowego S19-P można podłączyć zarówno lampy LED ściemnialne (płynne zapalenie/gaszenie lamp, delikatne podświetlenie lamp w stanie spoczynku), jak i nieściemnialne (skokowe zapalenie/gaszenie lamp, brak podświetlenia).



Opis działania sterownika schodowego S19-P

Normalnym stanem sterownika schodowego jest stan spoczynku, w którym żadne wejście nie jest aktywne. W stanie spoczynku lampy ściemnialne mogą być podświetlone (na ustaloną wartość od 2% do 90%), natomiast lampy nieściamnialne będą wygaszone. W stanie spoczynku sterownik oczekuje na pojawienie się sygnału na jednym z wejść sterujących, co powoduje rozpoczęcie świecenia:

  1. Zapalanie - Faza zapalania lamp LED polega na kolejnym zapalaniu poszczególnych lamp, w kolejności od pierwszej do ostatniej (w przypadku gdy naruszone zostało wejście "UP"), od ostatniej do pierwszej (w przypadku gdy naruszone zostało wejście "DOWN". Jeżeli została zdefiniowana lampa "MASTER" jest ona zapalana jako pierwsza lub razem z pierwszą lampą (w zależności od konfiguracji).
  2. Świecenie - W fazie świecenia wszystkie lampy LED są zapalone przez ustalony czas. Faza świecenia zostanie przedłużona jeżeli w trakcie świecenia pojawi się sygnał na jednym z wejść sterujących.
  3. Ostrzeganie - W przypadku gdy ustalono (liczbę ostrzeżeń i typ ostrzeżeń) sterownik po fazie świecenia przechodzi od razu do fazy ostrzegania. Faza ostrzegania służy do zasygnalizowania, że za chwilę nastąpi zgaszenie lamp LED.
  4. Gaszenie - W przypadku lamp ściemnianych faza gaszenia lamp LED polega na kolejnym ściemnianiu lamp LED od pełnej jasności do wartości podświetlenia oraz zgodnie z ustalonym parametrem "Kierunek gaszenia". Faza gaszenia dla lamp nieściemnianych polega na kolejnym wyłączaniu lamp LED zgodnie z ustalonym parametrem "Kierunek gaszenia". Jeżeli została zdefiniowana lampa "MASTER" - jest ona gaszona na końcu po ostatniej lampie LED.



Ten inteligentny sterownik schodowy LED znajduję swoje zastosowanie do oświetlenia różnego rodzaju ciągów komunikacyjnych ( w szczególności polecany jest do schodów, stopnic, korytarzy itp.) bądź do oświetlenia sufitów. Jego szeroki zakres współpracy z urządzeniami zewnętrznymi, umożliwia zastosowane czujników ruchu, fotokomórek, mat naciskowych, czujników zmierzchowych, standardowych wyłączników bezpotencjałowych czy też podłączenia do systemów inteligentnego budynku (np. centrali alarmowej).

Film prezentujący podstawową funkcjonalność sterownika schodowego LED






Indywidualne zamówienia

Na Państwa życzenie po zakupie możemy dowolnie skonfigurować sterownik według dyspozycji. Oferujemy i przygotowujemy również gotowe zestawy oświetlenia schodowego.

Na indywidualne zamówienia i inwestycje dokonujemy również zmiany korekty algorytmu pracy sterownika według Państwa potrzeb.



Napięcie zasilania sterownika 8-14 V DC / 100mA, SELV
Pobór mocy sterownika (typowy) 120 mW
Napięcie pracy wyjść (max) 24 V DC
Obciążenie prądowe wyjść (max) 2A (każde wyjście)
Liczba kanałów ( ilość wyjść ) 19
Wejście do schodów na półpiętro Nie
Zapalanie lamp led automatycznie ( za pomocą czujników, fotokomórek ) lub manualnie ( za pomocą przyciski, włączniki bezpotencjałowe)
Ilość wejść sterownika 3 ( dwa sterujące UP/DN, jedno blokujące DIS )
Liczba sterowanych lamp 3-19
Stopień ochronności IP20
Konfiguracja za pomocą wbudowanego konfiguratora
Liczba parametrów konfiguracyjnych 18
Lampa master Tak
Ściemniacz wbudowany
Rodzaj obciążenia diody LED
Rodzaj pracy ciągła ( wewnątrz pomieczeń)
Temperatura pracy -10°C - +45°C
Montaż Szyna DIN (th-35)
Wymiary 88 mm x 90 mm x 65 mm (5 modułów)
Gwarancja 24 miesiące
