Schodowy czujnik ruchu ALFA - do sterowników schodowych - szary

Schodowy czujnik ruchu ALFA jest jednoelementowym mikroprocesorowym czujnikiem optycznym (odbiciowym) do wykrywania osób oraz innych obiektów. Czujnik ten przeznaczony jest do współpracy z urządzeniami sterowanymi wyjściem OC (Open Collector), a w szczególności do stosowania z sterownikami schodowymi (S2-S, S2-P, S19-S, S19-P, SP23-S, SP23-P, Sigma oraz Omega).

Charakterystyczną cechą czujnika schodowego w przeciwieństwie do innych rozwiązań rynkowych, jest fakt że nie wymaga on stosowania urządzenia odbiorczego po przeciwnej stronie sensora. Czujnik ten posiada regulację wykrywania zasięgu od 30 do 100 cm. Może także pracować w dwóch różnych trybach pracy. Czujnik schodowy ALFA działa na zasadzie emisji światła podczerwonego i detekcji światła odbitego od wykrywanego obiektu. Wykrycie przeszkody z zasięgu czujnika powoduje pojawienie się stanu niskiego na wyjściu OUT czujnika.

1. Czujnik odległości (tryb podstawowy) - w tym trybie czujnik sygnalizuje wykrycie obiektu po odebraniu światła odbitego znajdującego się w zakresie ustawionego zasięgu.
2. Czujnik ruch (tryb dodatkowy) - w tym trybie czujnik sygnalizuje wykrycie ruchu powodującego szybkie zmiany wartości odbitego światła podczerwonego. Ten tryb może być stosowany w sytuacjach, gdy tryb podstawowy nie może być zastosowany (np. gdy naprzeciw czujnika ruchu jest jasna ściana, czujnik zamontowany jest blisko stopni schodów lub wtedy gdy czujnik może być oślepiany przez inne źródła światła itp.).

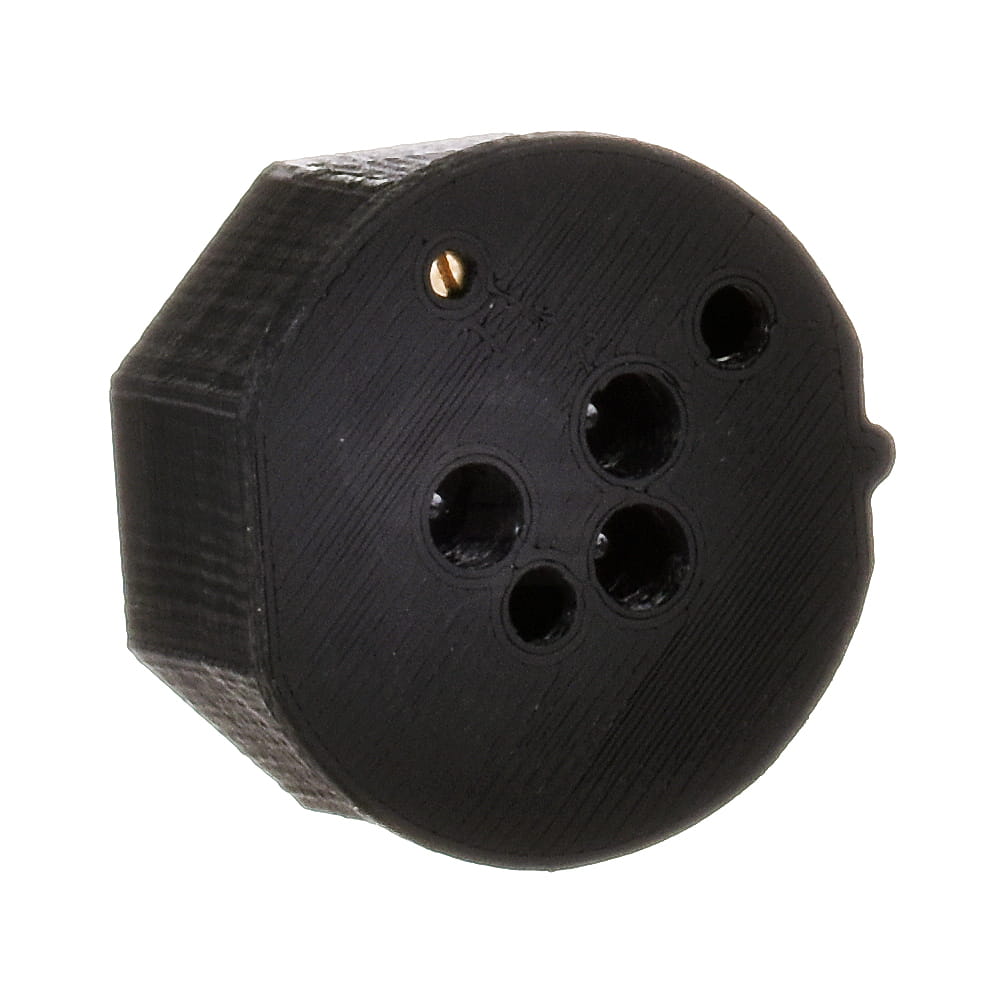

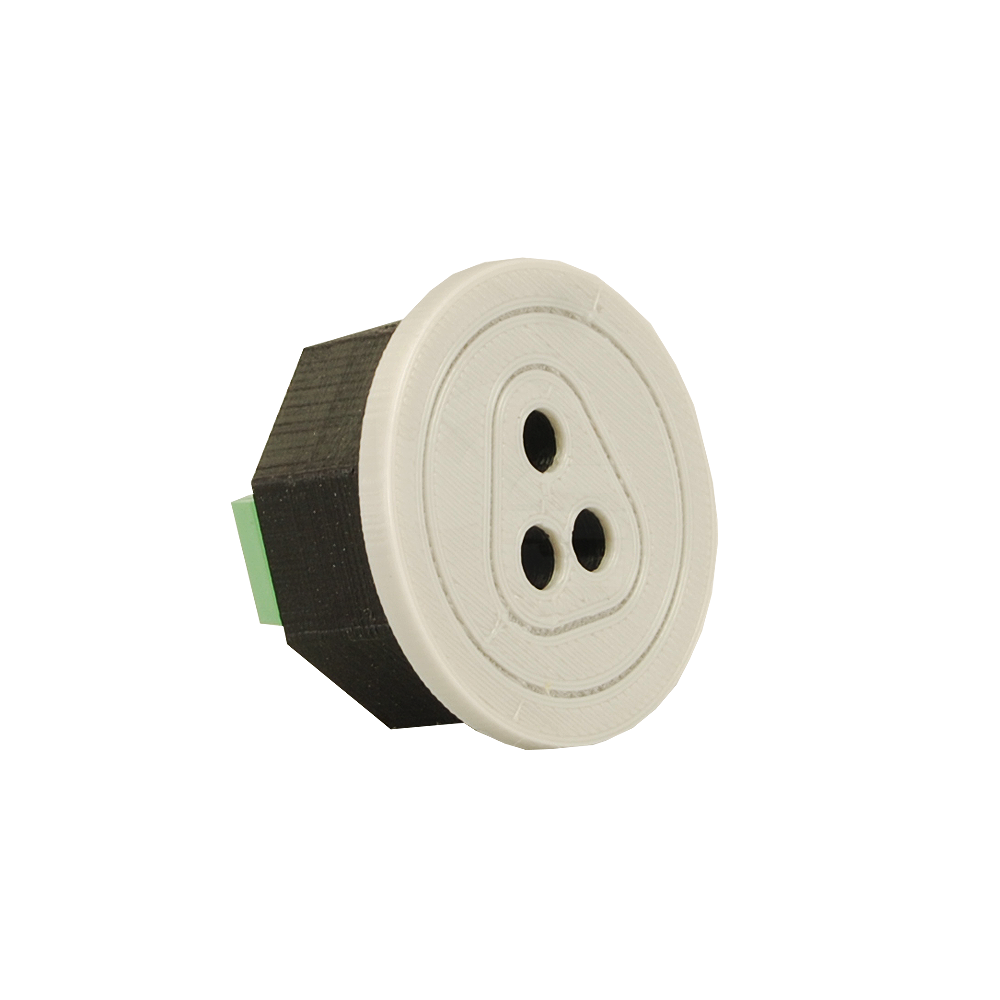

Czujnik wyposażony jest w zdejmowaną osłonę przednią - pod którą zostały umieszczone diody do sygnalizacji, diody światła podczerwonego oraz potencjometr do regulacji zasięgu i zmiany trybu pracy. Montaż czujnika wykonywany jest wpustowo w przygotowanym wcześniej otworze o średnicy 35mm.

Kliknij zdjęcie aby powiększyć

1. Wąski kąt detekcji 15°

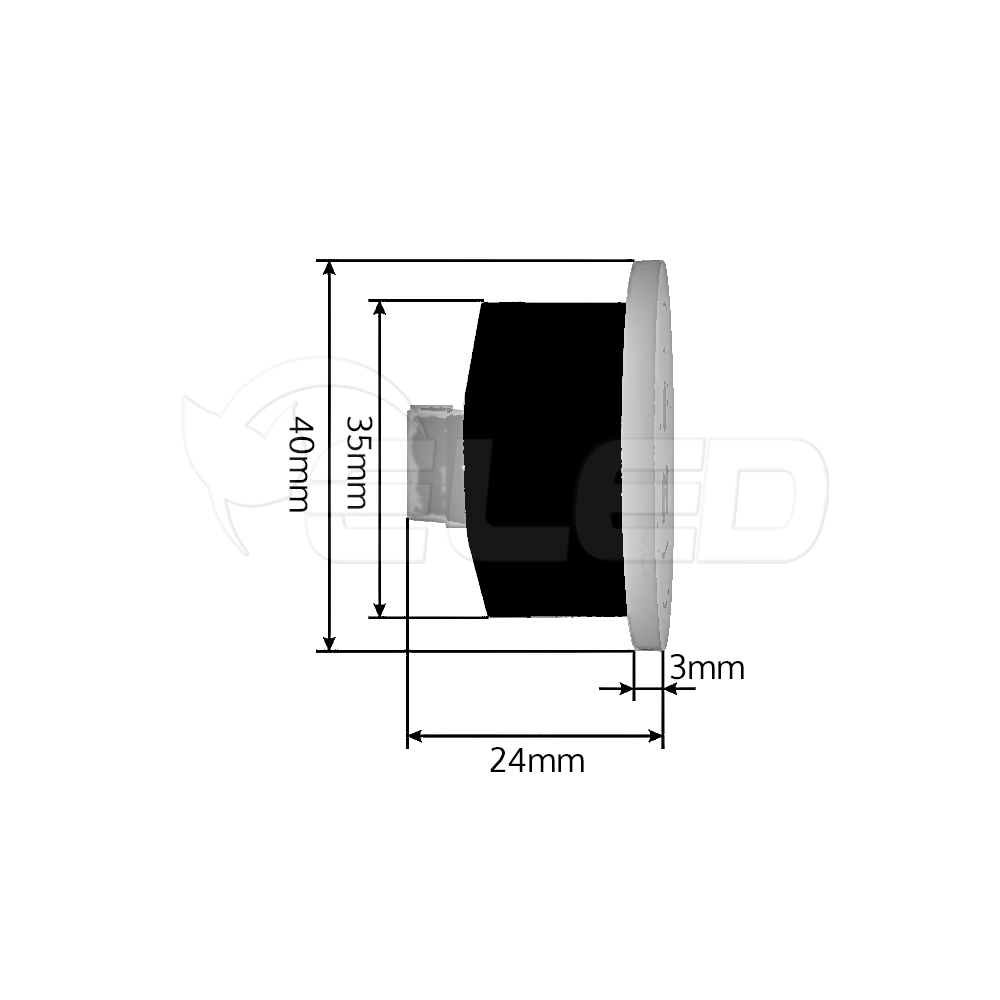

2. Miniaturowa obudowa o średnicy 40mm i głębokości 24mm
3. Mikroprocesorowa obróbka sygnału, zwiększająca odporność na zakłócenia
4. Wygodny dostęp do potencjometru i obu diod sygnalizacyjnych (z przodu czujnika, pod zdejmowaną osłoną)
5. Do zastosowania na schodach o szerokości max. 130cm
6. Możliwość regulacji zasięgu w granicach od 30cm do 100cm
7. Regulacja zasięgu co 10cm sygnalizowana za pomocą diody LED
8. Sygnalizacja optyczna za pomocą diody LED wykrytego obiektu
9. Czujnik dostępny w 4 kolorach przedniej osłony (biały / czarny / szary / brązowy)
10. Wzmocniony sygnał nadawczy dzięki zastosowaniu dwóch diod IR
11. Wyjście typu OC NPN NO (max. 30V 250mA)
12. Cichy i niezawodny (nie posiada hałaśliwych przekaźników)

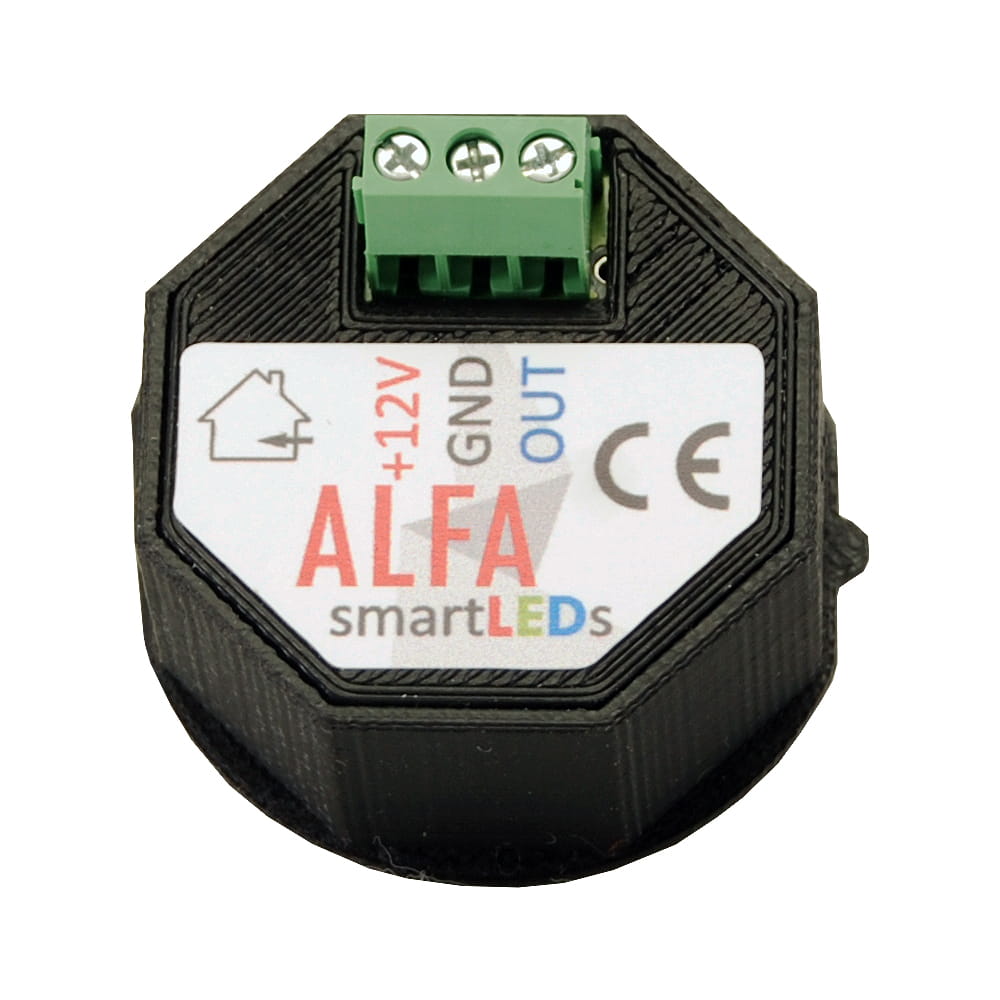

13. Łatwy montaż elektryczny za pomocą 3-polowej listwy zaciskowej
14. Produkt polski - zaprojektowany i wykonany w Polsce
15. Profesjonalne wykonanie - gwarancja 24 miesiące
16. Staranie dopracowany algorytm, zapewniający poprawność działania czujnika schodowego
17. Przeznaczony do stosowania z sterownikami schodowymi (S2-S, S2-P, S19-S, S19-P, SP23-S, SP23-P, Sigma oraz Omega)
