Cyfrowe taśmy LED (adresowalne) na dobre zrewolucjonizowały rynek oświetleniowy, stając się standardem w luksusowych wnętrzach. Architekci i inwestorzy je uwielbiają za niesamowite możliwości: od płynnego ściemniania, przez hipnotyzujące animacje płynącego światła, aż po sceny zsynchronizowane z kinem domowym. Ten spektakularny efekt wizualny kryje jednak pod maską zaawansowaną i niezwykle czułą technologię przesyłu danych wysokiej częstotliwości.



Aby zrozumieć skalę wyzwania, musimy zapomnieć o tradycyjnym oświetleniu. W klasycznych taśmach LED przewodem płynął po prostu prąd. W systemach cyfrowych zasilanie to zaledwie baza, a sercem układu jest niewidzialna autostrada informacyjna. Każda dioda bądź sekcja posiada własny procesor i nieustannie oczekuje na precyzyjny sygnał cyfrowy (linię DATA) – błyskawiczną paczkę komend, która w ułamku sekundy decyduje o jej kolorze i jasności.



Ta rewolucja stawia przed instalatorami zupełnie nowe wyzwania. W praktyce najczęstszym problemem na obiektach wcale nie jest brak mocy zasilaczy do led, ale utrata delikatnego sygnału sterującego. Gdy w grę wchodzą kilkumetrowe odcinki kabli i sąsiedztwo domowych przewodów prądowych, w instalacji cyfrowej LED zaczynają zachodzić zjawiska, które potrafią zmienić ekskluzywną iluminację w chaotycznie mrugającą dyskotekę. Jeden przekłamany bit informacji sprawia, że sufit zamiast ciepłej bieli zaczyna losowo błyskać na czerwono lub zielono.



Aby uniknąć nerwów, kosztownych poprawek i niszczenia gotowych zabudów G-K, kluczowe jest prawidłowe zarządzanie linią danych. Poniżej wyjaśniamy, jak krok po kroku zadbać o okablowanie oraz jak za pomocą profesjonalnych rozdzielaczy i wzmacniaczy do taśm cyfrowych LED zbudować system odporny na wszelkie zakłócenia.

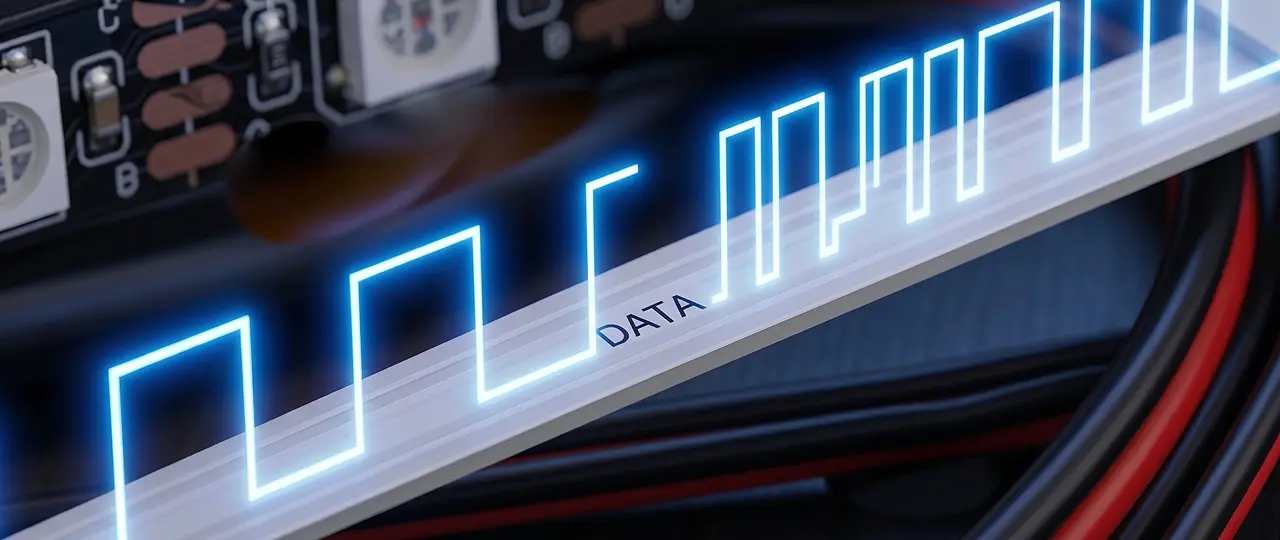

Z czego wynikają zakłócenia w cyfrowych taśmach LED i dlaczego sygnał danych jest tak delikatny?



W cyfrowych taśmach LED sterowanie opiera się na ciągłej, niezwykle szybkiej transmisji informacji za pomocą linii DATA. Protokół ten działa z częstotliwością rzędu 800 kHz, co oznacza, że w ciągu jednej sekundy kontroler SPI wysyła setki tysięcy paczek danych. O kolorze i jasności każdej pojedynczej diody decydują ultra-krótkie impulsy elektryczne mierzone w mikrosekundach.



Sygnał ten ma formę tzw. fali prostokątnej – sterownik błyskawicznie przełącza napięcie między wartością 0V (logiczne zero) a 5V (logiczna jedynka). Każda mikro-zmiana poziomu napięcia musi dotrzeć do diody w idealnym stanie, z nienaruszoną geometrią impulsu. To właśnie ta zawrotna prędkość przesyłu i mikroskopijny czas trwania pojedynczego bitu sprawiają, że przewód sygnałowy staje się niezwykle czuły na wszystko, co dzieje się w domowej instalacji elektrycznej. Elektronika wewnątrz taśmy nie wybacza błędów, a najpowszechniejsze przyczyny problemów możemy podzielić na trzy główne grupy:



1. Sąsiedztwo kabli 230V: To największy wróg cyfrowego sygnału. Gdy przewód sterujący LED biegnie tuż obok zwykłych kabli zasilających gniazdka, „zbiera” z nich niewidzialne zakłócenia elektryczne.


2. Brak odporności na błędy: Popularne chipy sterujące (np. WS2812B czy UCS1903) nie potrafią same poprawiać błędów w transmisji – każda zniekształcona informacja natychmiast objawia się złym kolorem diody.


3. Zniekształcenia na dystansie: Im dłuższy kabel od sterownika do taśmy, tym bardziej czysty sygnał cyfrowy ulega naturalnemu zniekształczeniu i osłabieniu. Zamiast precyzyjnych paczek danych, do diod dociera „szum”, którego elektronika nie potrafi odczytać.



Kiedy integralność sygnału zostanie w ten sposób naruszona, cała iluzja płynnego światła pryska. Diody w losowych miejscach zaczynają nerwowo mrugać, emitować jaskrawe barwy zupełnie niezgodne z ustawionym programem (efekt tzw. glitchowania) lub całe sekcje oświetlenia całkowicie zawieszają się w jednej pozycji, przestając reagować na polecenia z aplikacji, pilota czy ściennego panelu.



Jak to rozwiązać?
Podstawą jest zachowanie odpowiedniej dyscypliny podczas układania okablowania. Staraj się prowadzić przewody sygnałowe niskiego napięcia (DATA) w bezpiecznej odległości (minimum 10-15 cm) od domowych kabli prądowych 230V. Jeśli ich trasy muszą się przeciąć, zrób to pod kątem prostym (90 stopni), co minimalizuje indukowanie zakłóceń. Ponadto unikaj ciasnego zaginania przewodów sygnałowych w narożnikach ścian – łagodne łuki ułatwiają zachowanie prawidłowych parametrów falowych kabla i drastycznie ograniczają tłumienie cyfrowych impulsów.

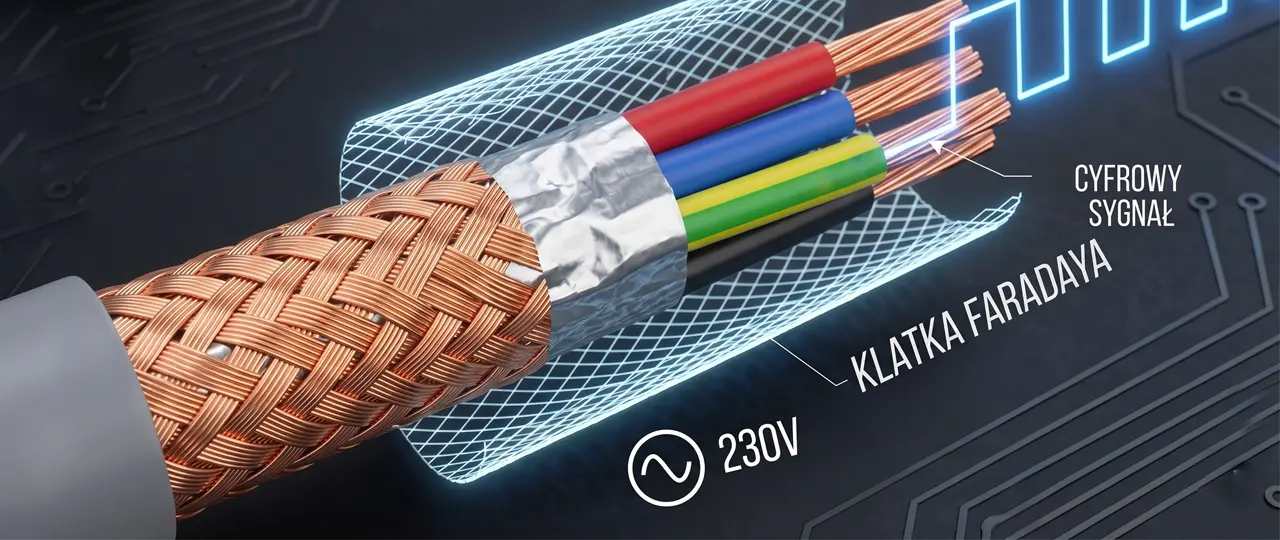

Jaka jest rola przewodu ekranowanego w walce z zakłóceniami?



Jednym z najprostszych, a zarazem najbardziej skutecznych sposobów na fizyczną ochronę linii DATA przed zakłóceniami zewnętrznymi jest zastosowanie przewodu ekranowanego. W instalacjach LED idealnie sprawdzają się kable sterownicze typu LiYCY lub wysokiej jakości, ekranowana skrętka komputerowa (oznaczana jako FTP lub STP).



Co sprawia, że ten kabel różni się od zwykłego przewodu? Posiada on w środku dodatkową, specjalną powłokę – folię aluminiową lub gęstą siatkę z cienkich drucików (oplot miedziany), która szczelnie otacza wewnętrzne żyły z sygnałem. W fizyce takie rozwiązanie nazywa się klatką Faradaya. Działa ono jak magnetyczna tarcza ochronna: blokuje, odbija i pochłania wszelkie niewidzialne szumy radiowe oraz zakłócenia sieciowe z sąsiednich kabli 230V, zanim te zdołają w ogóle dotrzeć do delikatnego przewodu z sygnałem cyfrowym.



Samo ułożenie nawet najdroższego kabla ekranowanego w ścianie jednak nie pomoże, jeśli zapomnimy o fundamentalnej i absolutnie kluczowej zasadzie montażu. Ekran przewodu nie jest elementem ozdobnym – musi zostać odpowiednio połączony z elektrycznym punktem odniesienia w instalacji, aby zebrane przez folię zakłócenia miały dokąd fizycznie „odpłynąć” i zostać bezpiecznie zneutralizowane.



Pamietaj jednak że ekran przewodu sygnałowego należy podłączyć do minusa zasilacza (GND) wyłącznie z jednej strony całej trasy kablowej – najlepiej bezpośrednio przy sterowniku adresowalnym LED. Podłączenie ekranu z obu stron jednocześnie (czyli zarówno przy sterowniku, jak i przy samej taśmie) to jeden z najczęstszych błędów montażowych. Tworzy to tzw. pętlę masy. Różnica potencjałów między początkiem a końcem instalacji sprawi, że przez ekran zacznie samoczynnie krążyć dziki, niechciany prąd wyrównawczy. Zamieni on naszą osłonę w nowe, potężne źródło zakłóceń, co paradoksalnie wywoła jeszcze większe i bardziej agresywne mruganie taśmy cyfrowej niż w przypadku użycia zwykłego kabla bez ekranu. Podłączając kabel ekranowany, zawsze pamiętaj o zasadzie: uziemiamy tylko z jednej strony.

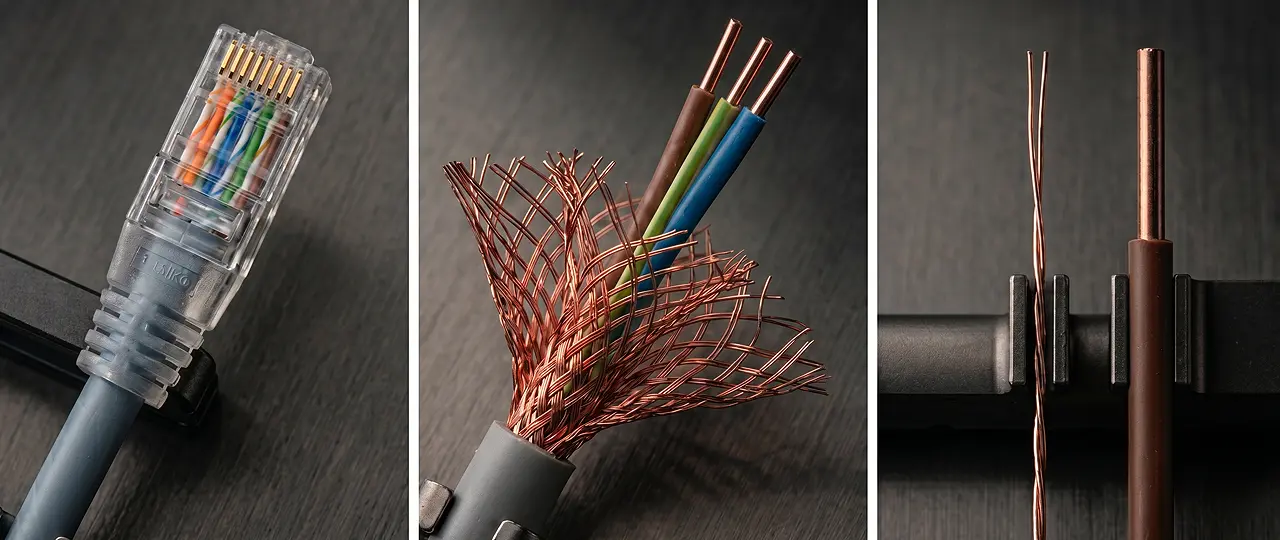

Skrętka komputerowa czy kable ekranowane, co sprawdzi się lepiej w oświetleniu cyfrowym?



Wybór odpowiedniego rodzaju kabla przesyłowego ma gigantyczne znaczenie dla stabilności systemu cyfrowego. Wielu początkujących instalatorów używa do przesyłania sygnału DATA zwykłych, płaskich przewodów głośnikowych lub kabli domofonowych. To błąd, który drastycznie skraca maksymalną odległość, na jaką można przesłać czysty sygnał.



1. Skrętka komputerowa (U/FTP lub F/UTP kat. 6) : Posiada pary żył splecione ze sobą w ściśle określony sposób. Taki splot sprawia, że zakłócenia docierające do kabla wzajemnie się znoszą. Wykorzystanie jednej pary żył (gdzie jedna żyła to DATA, a druga to GND) pozwala na uzyskanie doskonałych rezultatów. Wadą skrętki są jednak bardzo cienkie żyły wewnętrzne, które nie nadają się do przesyłania głównego prądu zasilającego.


2. Kable sterownicze ekranowane (np. LiYCY 3x0,5mm² lub 3x0,75mm²) : To idealny kompromis dla domowych instalacji. Posiadają grubsze żyły miedziane ukryte pod wspólnym, solidnym ekranem z siatki miedzianej. Dzięki większemu przekrojowi żył, jednym kablem możemy bez przeszkód przesłać zarówno czysty sygnał DATA, jak i stabilną masę oraz zasilanie plusowe do pierwszego metra taśmy na dystansie kilku metrów.



Jak to rozwiązać? Do przesyłania samego sygnału na duże odległości (np. z rozdzielnicy do puszki w pokoju) używaj ekranowanej skrętki kat. 6. Jeżeli natomiast potrzebujesz podłączyć taśmę cyfrową led oddaloną o kilkanaście metrów bezpośrednio od sterownika i zasilić jej początek, wybierz elastyczny kabel ekranowany LiYCY o przekroju dostosowanym do planowanego obciążenia.

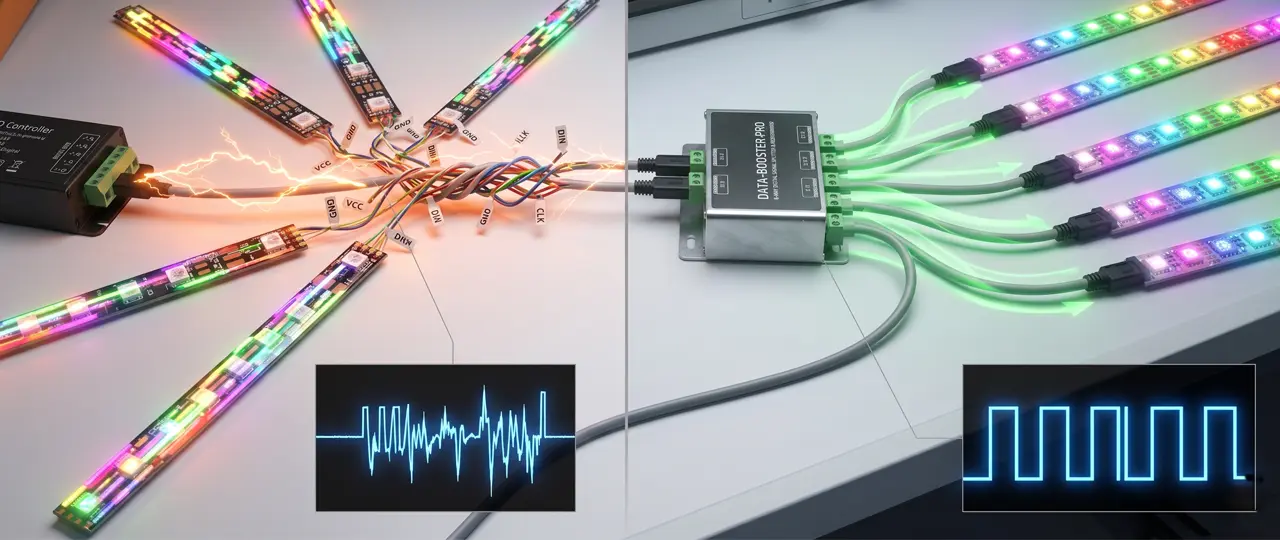

Kiedy należy zastosować cyfrowy rozdzielacz sygnału i jak prawidłowo dzielić linie danych?



Częstym błędem instalacyjnym jest próba podłączenia kilku oddzielnych taśm LED do jednego wyjścia ze sterownika poprzez zwykłe skręcenie kabli w kostce lub zlutowanie ich w jeden punkt. O ile w klasycznych taśmach to norma, o tyle w technice cyfrowej sygnał DATA rządzi się prawami fali o wysokiej częstotliwości.



Gdy rozdzielimy linię danych „na krótko”, impulsy cyfrowe po dotarciu do końca kabla odbijają się od niego i wracają w stronę sterownika niczym echo. Ta fala odbita nakłada się na nowe informacje od kontrolera, tworząc chaos. W efekcie diody dostają sprzeczne komunikaty, co powoduje zawieszanie się animacji lub agresywne mruganie wszystkich odcinków jednocześnie.



Rozwiązaniem tego problemu są profesjonalne cyfrowe rozdzielacze sygnału (splittery DATA). Urządzenia te nie łączą kabli fizycznie. Przyjmują jeden sygnał ze sterownika i za pomocą szybkich układów logicznych kopiują go oraz rozdzielają na kilka niezależnych, całkowicie odizolowanych wyjść. Zastosowanie aktywnego splittera pozwala na:



1. Bezpieczne budowanie stref:: Możesz wyprowadzić osobne linie sygnałowe w różne miejsca (np. osobno sufit, wnęka TV, podłoga). Każda linia dostaje swój własny strumień danych i obwody nie wpływają na siebie wzajemnie.


2. Ochronę przed awariami:: Jeśli na jednej taśmie dojdzie do zwarcia lub uszkodzenia, splitter zablokuje problem na tym konkretnym wyjściu. Awaria zostanie odizolowana, a pozostałe strefy LED w pokoju będą działać całkowicie normalnie.


3. Idealną synchronizację:: Rozdzielacze do taśm cyfrowych działają błyskawicznie. Sygnał na wszystkich wyjściach pojawia się w tym samym momencie, dzięki czemu płynąca animacja przechodzi przez ściany i sufity bez żadnych opóźnień.



Podsumowując: Jeśli jeden sterownik ma zarządzać kilkoma osobnymi odcinkami taśm, nie łącz ich kabli sygnałowych razem. Zastosuj aktywny splitter DATA i zamontuj go blisko sterownika cyfrowego LED. Urządzenie roześle idealnie czysty, wzmocniony i odizolowany cyfrowo sygnał bezpośrednio do każdej strefy, gwarantując brak błędów w transmisji.

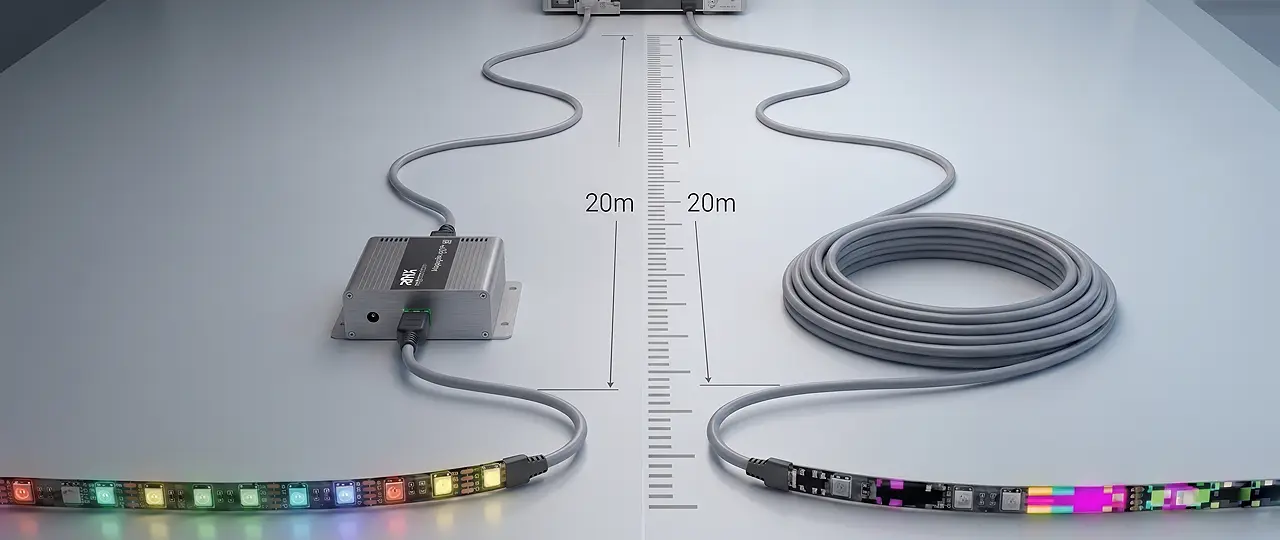

Jak działają wzmacniacze sygnału cyfrowego?



W domowych instalacjach bardzo często stosuje się układ, w którym ze względów estetycznych sterownik montowany jest centralnie – na przykład w szafie bezpiecznikowej, garderobie lub rozdzielnicy elektrycznej – a pierwsza dioda właściwej taśmy LED znajduje się 10, 15 lub nawet 20 metrów dalej.



Próba przesłania surowego sygnału DATA na taki dystans zwykłym kablem miedzianym niemal zawsze kończy się niepowodzeniem. Informacja po drodze drastycznie słabnie i zanika. Wynika to z faktu, że długi przewód stawia sygnałowi naturalny opór, a dodatkowo działa jak filtr dolnoprzepustowy. Oznacza to, że kabel dosłownie „zaokrągla” i wygładza ostre, prostokątne impulsy cyfrowe, zamieniając precyzyjną paczkę danych w bezużyteczny i niemożliwy do odczytania przez taśmę szum. Zamiast czystych zer i jedynek, na początek paska adresowalnego dociera zniekształcona fala, przez co pierwsze diody zaczynają chaotycznie migać lub całkowicie gasną.



W takich sytuacjach bezwzględnie niezbędne są dedykowane wzmacniacze sygnału cyfrowego (tzw. repeatery). Wbrew swojej potocznej nazwie, ich główne zadanie w technice cyfrowej nie polega na zwykłym, analogowym podbiciu napięcia prądu. To znacznie bardziej inteligentne urządzenia, które działają jak zaawansowane „odnawiacze” danych.



Proces ten przebiega w ułamku sekundy: wzmacniacz odbiera zmęczony, zniekształcony i wygładzony odległością impuls, odrzuca z niego wszelkie zebrane po drodze domowe zakłócenia elektryczne, bezbłędnie odczytuje ukrytą w nim właściwą informację binarną, a następnie generuje ją od nowa w idealnej, fabrycznej jakości – z ostrymi zboczami i pełnym napięciem rzędu 5V (standard TTL). Dzięki temu pierwsza dioda w taśmie otrzymuje sygnał tak idealny, jakby sterownik znajdował się tuż obok niej.



Gdzie umieścić wzmacniacz cyfrowy LED?
Jeśli odległość mierzona po kablu między sterownikiem a początkiem cyfrowej taśmy LED przekracza 5–10 metrów (w zależności od jakości użytego przewodu), zamontuj cyfrowy wzmacniacz sygnału. Urządzenie to najlepiej umieścić w jednym z dwóch miejsc: „w przelocie” na początku długiej trasy kablowej (aby nadać sygnałowi odpowiednią moc przed wejściem w długi przewód) lub bezpośrednio przed samą taśmą LED (aby w ostatecznym momencie uformować i wyczyścić impuls przed podaniem go na pierwszy piksel).

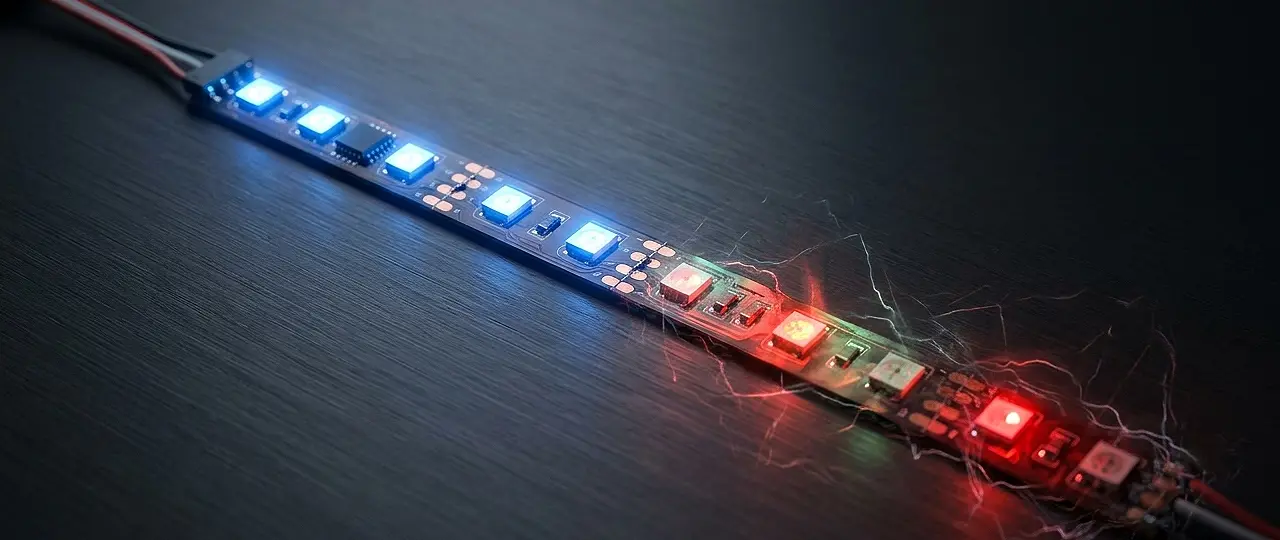

W jaki sposób niestabilna masa zasilania generuje błędy w transmisji danych cyfrowej taśmy LED?



Problemy z cyfrowymi LED-ami bardzo często wcale nie wynikają z uszkodzonego kabla sygnałowego, lecz z błędów w zasilaniu. Diody adresowalne to małe komputery, które do jasnego świecenia potrzebują mnóstwo prądu. Kiedy cała taśma mocno świeci, prąd płynący przez jej cieniutkie ścieżki drastycznie słabnie – to tak zwany spadek napięcia.



Dla taśmy cyfrowej przewód ujemny zasilania (GND, czyli tzw. masa) to absolutny fundament. Wyobraź sobie, że sterownik do led i taśma LED rozmawiają ze sobą przez telefon, a linia masy (GND) to poziom hałasu w pokoju. Aby dioda zrozumiała komunikat (sygnał DATA), w pokoju musi być cicho.



Jeśli przez taśmę płynie za dużo prądu, a kable są zbyt cienkie, na linii masy zaczynają się dziać turbulencje – poziom hałasu w pokoju drastycznie rośnie. Dioda traci punkt odniesienia, zaczyna słyszeć tylko szum i przestaje rozumieć rozkazy sterownika. Ten elektryczny chaos zaczyna interpretować jako losowe sygnały, co natychmiast widać na ścianie czy suficie.



Objawy problemów z masą zasilania i spadkami napięcia:

1. Mruganie na końcu: Początek taśmy świeci idealnie, a jej dalsza część (tam, gdzie prąd już osłabł) zaczyna samoczynnie i bardzo mocno migać.


2. Ucieczka w kolor czerwony:: Końcówka taśmy bez Twojej wiedzy zmienia kolor na czerwony. Dzieje się tak, bo kolor czerwony do działania potrzebuje najmniejszej wartości napięcia. Gdy napięcie spada, kolory zielony i niebieski po prostu gasną, a czerwony wciąż walczy i świeci.


3. Zawieszanie się: Dalsze sekcje całkowicie zamarzają, świecą w jednym kolorze i w ogóle nie reagują na pilota czy aplikację.



Jak to rozwiązać?
Po pierwsze, używaj porządnych, stabilnych zasilaczy led (świetnie sprawdzają się te marki GLP). Po drugie, musisz wykonać tzw. wstrzykiwanie zasilania (power injection). Oznacza to, że nie pozwalamy prądowi płynąć tylko przez całą długość taśmy. Zamiast tego bierzemy dodatkowy, gruby przewód dwużyłowy (taki tradycyjny, np. 2x1.5 mm²) i doprowadzamy prąd (zarówno plus, jak i minus/masę) z zasilacza w kilka miejsc: na początek taśmy, na jej sam koniec oraz dodatkowo co 3–5 metrów w środku instalacji. Dzięki temu napięcie w każdym miejscu będzie równe, w „pokoju zrobi się cicho”, a diody bez problemu odczytają każdy sygnał sterownika cyfrowego, świecąc równo i stabilnie.

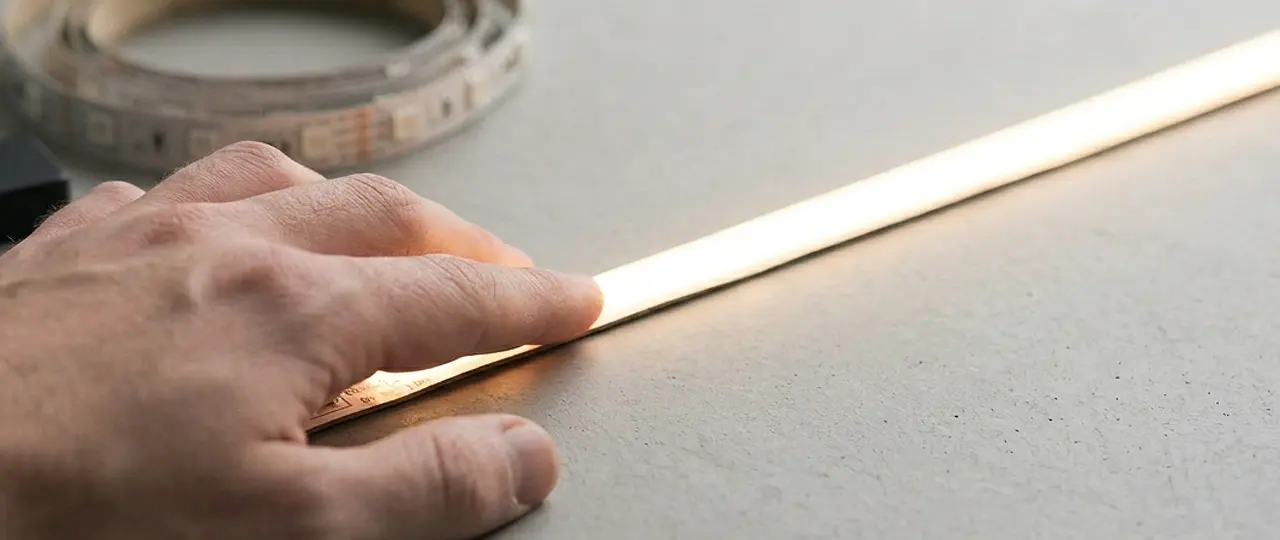

Jak samodzielnie namierzyć źródło mrugania taśmy cyfrowej LED?



Jeśli Twoja instalacja została już zamknięta w ścianach, a taśma mimo to mruga, nie musisz rwać tynków. Warto przeprowadzić logiczne śledztwo, eliminując potencjalne przyczyny jedna po drugiej. Pierwszym krokiem powinno być zawsze sprawdzenie wspólnej masy odniesienia. Jeśli zasilasz kontroler z małego, osobnego zasilacza wtyczkowego, a taśmę LED z dużego zasilacza meblowego, urządzenia te mogą nie mieć wspólnego punktu zero. Połączenie minusem (-) obu zasilaczy bardzo często natychmiastowo rozwiązuje problem mrugania.



Drugim krokiem jest test bliskiego kontaktu. Odepnij na chwilę kontroler z rozdzielnicy, przynieś go bezpośrednio do sufitu i podłącz do taśmy krótkim, kilkucentymetrowym przewodem. Jeśli taśma w tym układzie zacznie świecić idealnie, zyskujesz stuprocentową pewność, że winowajcą jest długi kabel rozbiegowy ukryty w ścianie, który zniekształca impulsy. Wtedy jedynym ratunkiem bez prucia ścian jest wpięcie małego wzmacniacza sygnału tuż przy samej taśmie.



Na koniec warto pochylić się nad zjawiskiem tzw. fali odbitej. Jeśli sygnał cyfrowy porusza się w przewodzie zbyt szybko, na końcu kabla odbija się i wraca jak echo, psując kolejne nadchodzące rozkazy. Prostym i genialnym trikiem stosowanym przez elektroników jest wlutowanie w linię DATA (tuż przy wyjściu ze sterownika) zwykłego rezystora o wartości np. 100 lub 220 Omów. Działa on jak fizyczny hamulec dla powracającego echa sygnału, wygładzając transmisję i przywracając pełną stabilność oświetlenia.



Podsumowując:
Montaż cyfrowych taśm LED to krok w stronę nowoczesności, ale też wyzwanie, które wymaga technicznej dyscypliny. Jak widać, większość problemów z mruganiem, zawieszaniem się czy przekłamywaniem kolorów wcale nie wynika z wadliwego sprzętu, ale z braku dbałości o delikatny sygnał DATA oraz stabilną masę zasilania. Próby oszczędzania na przewodach ekranowanych, rezygnacja ze wstrzykiwania zasilania czy chaotyczne łączenie kabli sygnałowych „na krótko” to najprostsza droga do frustracji i kosztownych poprawek w gotowych zabudowach. Zrozumienie, jak zachowuje się fala cyfrowa, pozwala uniknąć tych błędów już na etapie projektu.
